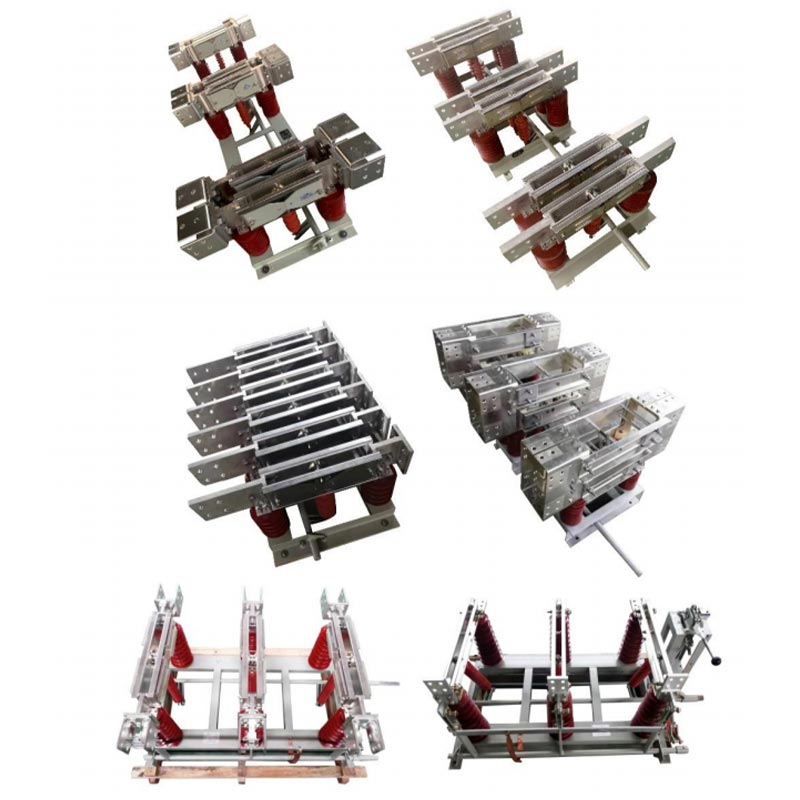

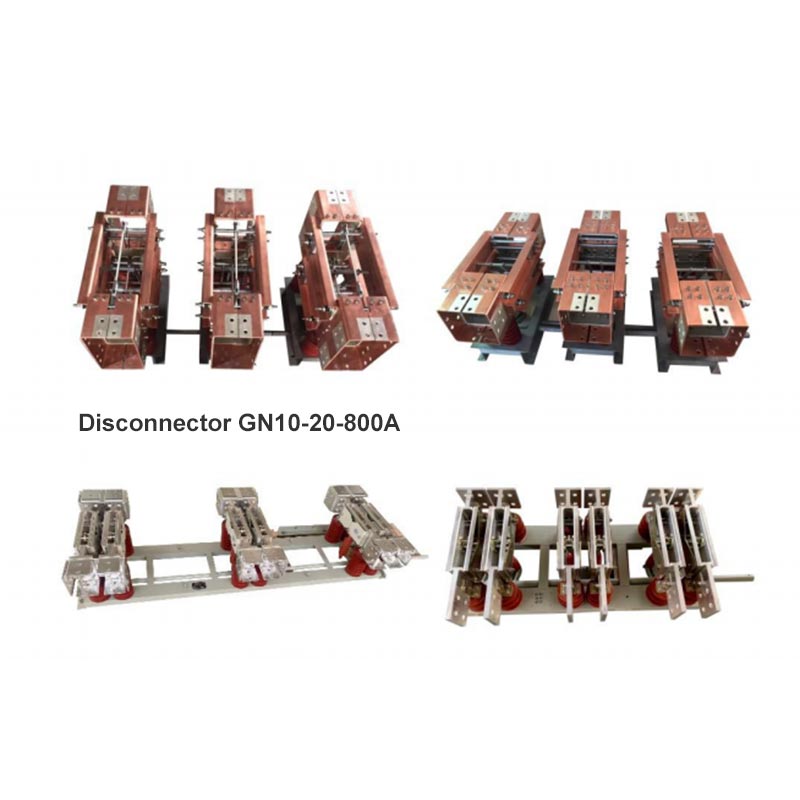

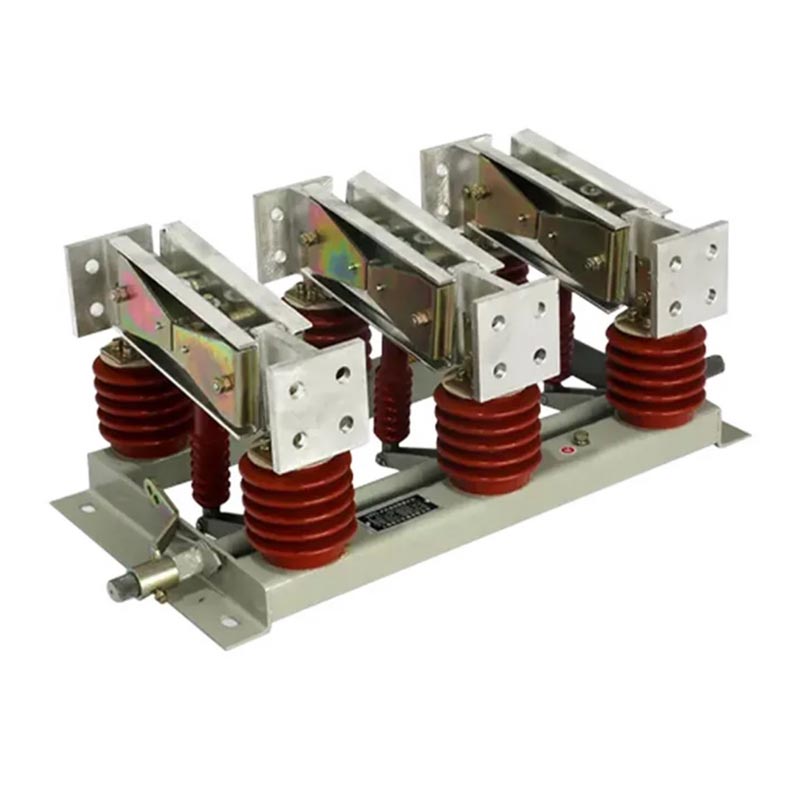

ఇండోర్ టైప్ ఐసోలేషన్ స్విచ్

GN సిరీస్ ఇండోర్ టైప్ ఐసోలేషన్ స్విచ్ అనేది ఇండోర్ కోసం ప్రత్యేకంగా రూపొందించబడిన నో-లోడ్ స్విచింగ్ పరికరం. అధిక-వోల్టేజ్ వ్యవస్థలు. ఇది కనిపించే ఐసోలేషన్ గ్యాప్‌ని అందించడం ద్వారా భౌతిక శక్తి డిస్‌కనెక్ట్‌ను సాధిస్తుంది విద్యుత్ పరికరాలు మరియు వ్యవస్థల సురక్షిత నిర్వహణకు అవసరమైన పరికరం.

నిర్మాణ లక్షణాలు

1. మాడ్యులర్ డిజైన్: మూడు స్వతంత్ర సింగిల్-పోల్ యూనిట్‌లను కలిగి ఉంటుంది, వీటిని మూడు-పోల్‌గా సులభంగా కలపవచ్చు ఇంటిగ్రేటెడ్ స్ట్రక్చర్, వివిధ ఇన్‌స్టాలేషన్ దృశ్యాలకు అనుగుణంగా ఉంటుంది.

2. హై-కరెంట్ కండక్టివిటీ సిస్టమ్: అద్భుతమైన వాహకతను అందిస్తూ, అధిక శక్తి కలిగిన రాగి మిశ్రమం పరిచయాలను ఉపయోగిస్తుంది మరియు థర్మల్ స్థిరత్వం, 10,000A వరకు ప్రవాహాలతో దీర్ఘకాలిక ఆపరేషన్‌ను తట్టుకోగల సామర్థ్యం.

3. విశ్వసనీయమైన ఇన్సులేషన్ పనితీరు: అధిక-నాణ్యత కాలుష్య నిరోధక అవాహకాలు అమర్చబడి, క్లాస్ III మరియు IV కాలుష్య వాతావరణాలు.

4. ఐచ్ఛిక గ్రౌండింగ్ స్విచ్: కొన్ని మోడల్‌లు గ్రౌండింగ్ స్విచ్‌ను ఏకీకృతం చేస్తాయి, ఐసోలేషన్ యొక్క సురక్షితమైన గ్రౌండింగ్‌ను సాధిస్తాయి సర్క్యూట్ మరియు కార్యాచరణ భద్రతను మెరుగుపరుస్తుంది.

మోడల్ వివరణ

వర్తించే ప్రమాణాలు

అధిక-వోల్టేజ్ ఎలక్ట్రికల్ పరికరాల యొక్క వృత్తిపరమైన సరఫరాదారుగా, ఉసునే జాతీయ మరియు పరిశ్రమలకు ఖచ్చితంగా కట్టుబడి ఉంటుంది ఉత్పత్తి నాణ్యత మరియు భద్రతను నిర్ధారించడానికి ప్రమాణాలు:

- GB 1985-2014 "హై-వోల్టేజ్ AC డిస్‌కనెక్ట్ స్విచ్‌లు మరియు గ్రౌండింగ్ స్విచ్‌లు"
- GB/T 11022-2011 "అధిక-వోల్టేజ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్ ప్రమాణాల కోసం సాధారణ సాంకేతిక అవసరాలు"
- DL/T 486-2010 "అధిక-వోల్టేజ్ AC డిస్‌కనెక్ట్ స్విచ్‌లు మరియు గ్రౌండింగ్ స్విచ్‌ల కోసం సాంకేతిక ఆర్డరింగ్ పరిస్థితులు"
- DL/T 593-2006 "అధిక-వోల్టేజ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్ కోసం సాంకేతిక అవసరాలు"

సాంకేతిక పారామితులు

1. వోల్టేజ్ మరియు ప్రస్తుత లక్షణాలు

- వోల్టేజ్ రేటింగ్‌లు: 12kV, 20kV, 35kV
- రేట్ చేయబడిన ప్రస్తుత: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- రేట్ చేయబడిన స్వల్ప-సమయం ప్రస్తుత తట్టుకోగలదు: గరిష్టంగా 80kA

2. ఉత్పత్తి వర్గాలు

- ఫంక్షన్ ద్వారా: అన్‌గ్రౌండ్డ్, సింగిల్ గ్రౌండ్డ్, త్రూ-వాల్ టైప్
- ఆపరేషన్ పద్ధతి ద్వారా: మాన్యువల్, ఎలక్ట్రిక్ (ఐచ్ఛికం)

వినియోగ నిబంధనలు

ఇండోర్ టైప్ ఐసోలేషన్ స్విచ్ కఠినమైన పారిశ్రామిక వాతావరణాలకు అనుకూలంగా ఉంటుంది మరియు విస్తృత అనుకూలతను కలిగి ఉంటుంది:

1. పరిసర ఉష్ణోగ్రత: -50℃ ~ +50℃
2. ఎత్తు: ≤2000m (ఎత్తు ≥2500m అనుకూలతను మెరుగుపరచడానికి అనుకూలీకరించవచ్చు)
3. గాలి పీడనం: ≤700Pa (గాలి వేగం ≤34m/sకి సమానం)
4. భూకంప తీవ్రత: ≤8
5. ఐసింగ్ మందం: ≤20mm
6. కాలుష్య స్థాయి: క్లాస్ III, IV
7. ఇన్‌స్టాలేషన్ ఎన్విరాన్‌మెంట్: లేపే లేదా పేలుడు ప్రమాదాలు లేవు, రసాయన తుప్పు లేదు మరియు తీవ్రమైన కంపనం లేదు

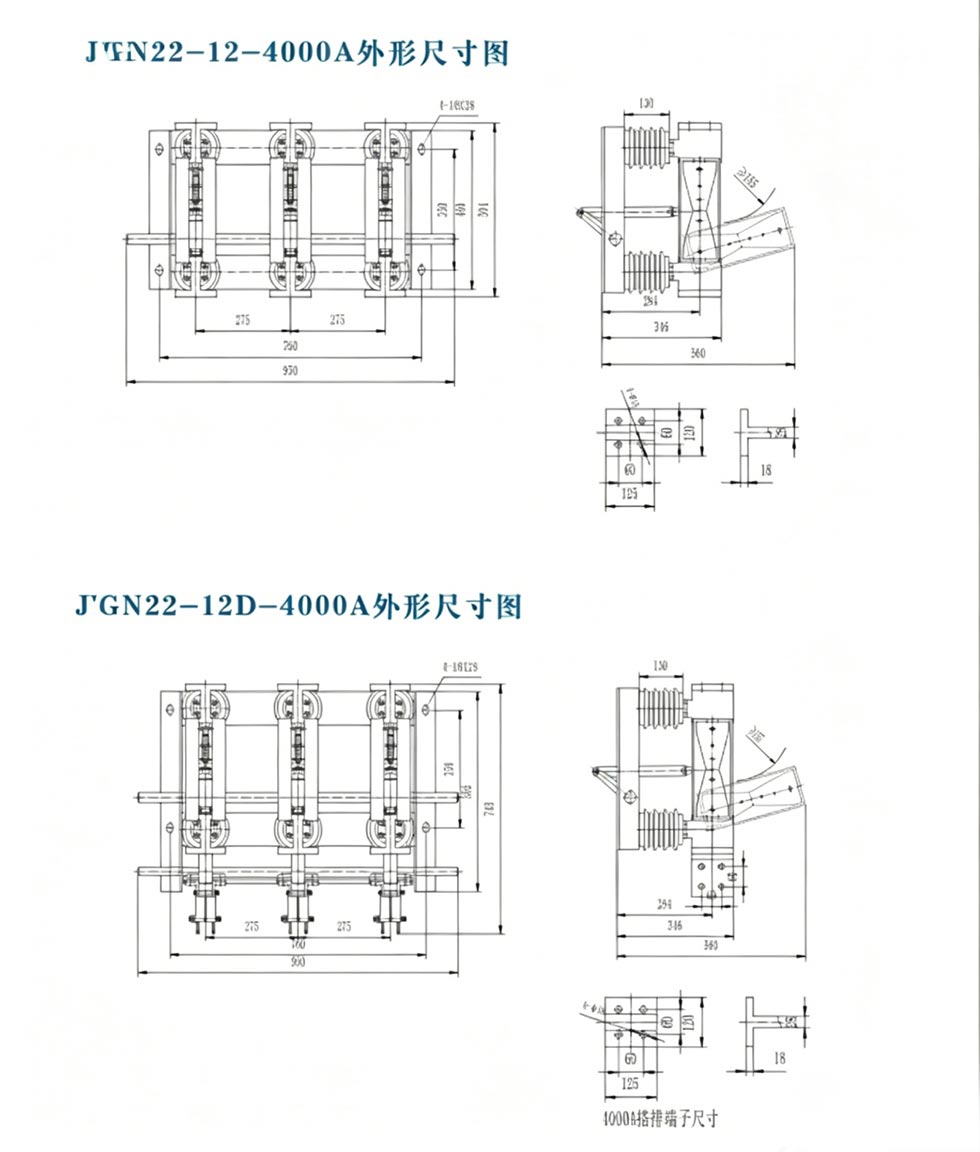

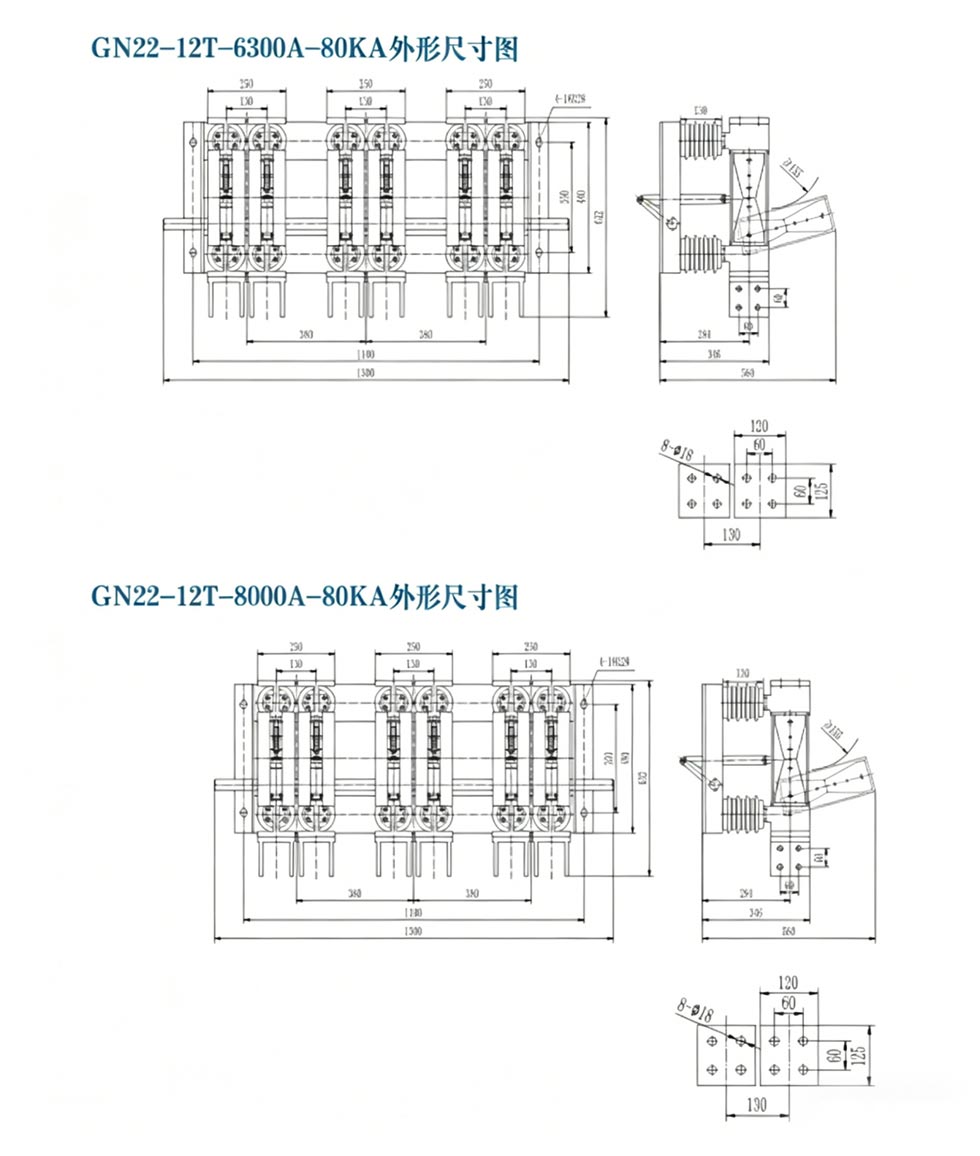

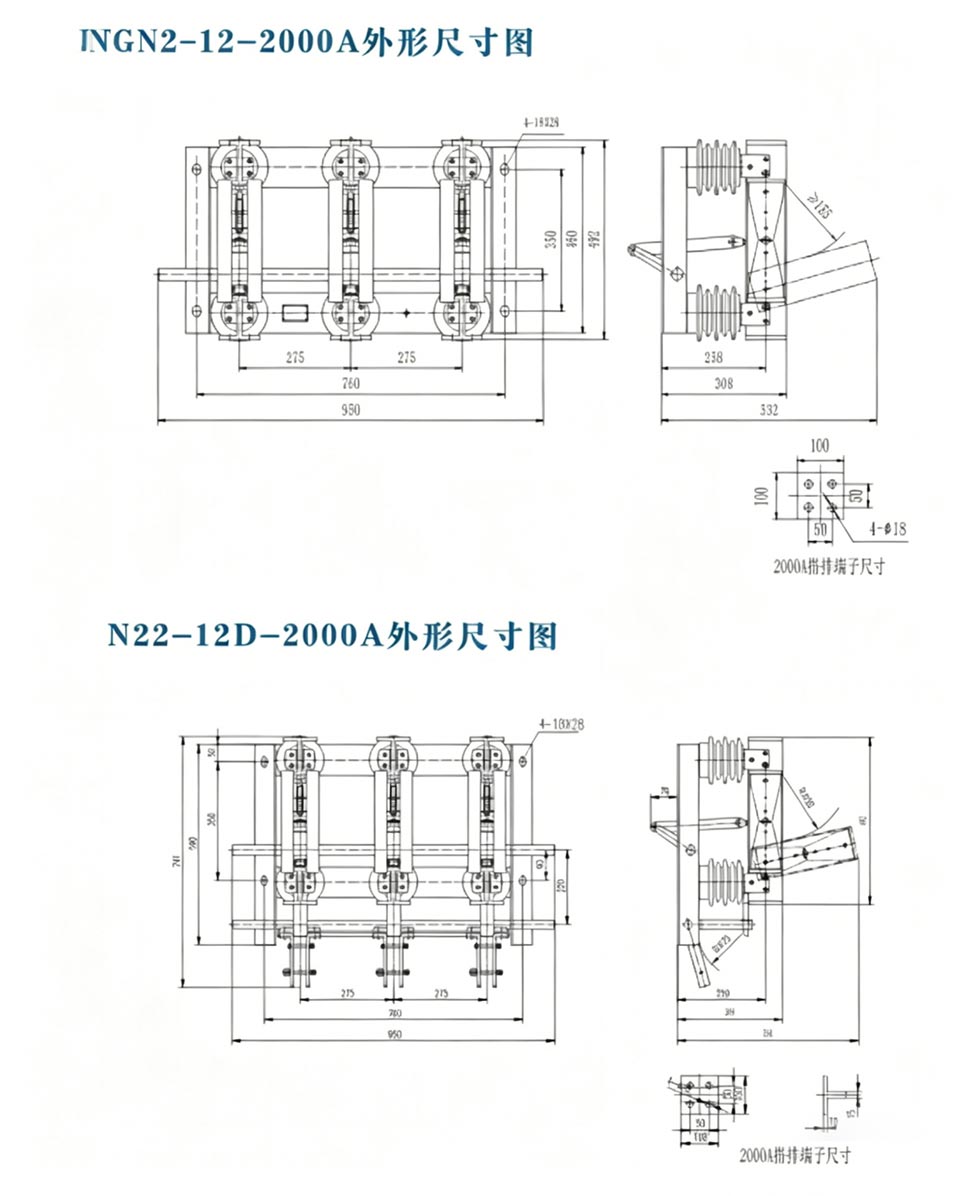

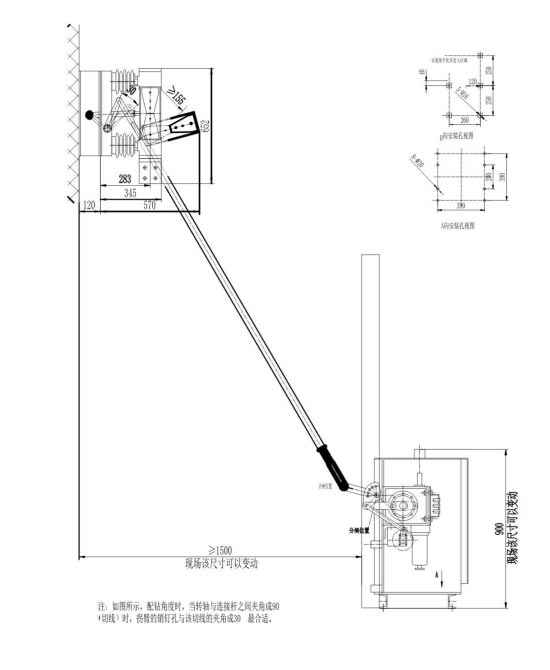

బాహ్య పరిమాణం

ప్రాజెక్ట్ సూచన

కాస్-స్పేస్ రాకెట్ లాంచ్ ప్రాజెక్ట్

పరీక్ష నివేదిక

ప్రాక్టికల్ అప్లికేషన్

కేసు: తూర్పు చైనాలోని ఒక పెద్ద ఉక్కు కర్మాగారం దాని 20kV జనరేటర్ అవుట్‌లెట్ సిస్టమ్‌ను అధిక-కరెంట్ ఐసోలేషన్‌తో అమర్చడానికి అవసరం. పరికరాలు. మొక్కల వాతావరణం కఠినమైనది (అధిక ధూళి, క్లాస్ IV కాలుష్యం) మరియు అధిక కరెంట్ అవసరాలు ఉన్నాయి (8000A), పరికరాల విశ్వసనీయతపై కఠినమైన అవసరాలను ఉంచడం. చివరికి, ఫ్యాక్టరీ ఉసునేని ఎంపిక చేసింది GN□-20DW/8000-80 డిస్‌కనెక్టర్ స్విచ్. ప్రధాన కారణాలు దాని కాలుష్య-నిరోధక రూపకల్పన, క్లాస్ IVకి అనుకూలత కాలుష్య వాతావరణాలు, జనరేటర్ అవుట్‌పుట్ లోడ్‌కు సరిపోయే 8000A రేటెడ్ కరెంట్ మరియు ఇంటిగ్రేటెడ్ గ్రౌండింగ్ స్విచ్ నిర్వహణ భద్రతకు భరోసా. 2023లో ప్రారంభించబడినప్పటి నుండి, పరికరాలు రెండు సంవత్సరాలకు పైగా స్థిరంగా పనిచేస్తాయి, నెలవారీ నిర్వహణ సమయంలో నమ్మకమైన ఒంటరిగా అందించడం, విద్యుత్ షాక్ ప్రమాదాన్ని తొలగిస్తుంది. ది కాలుష్య-నిరోధక అవాహకాలు ఎటువంటి స్పష్టమైన వృద్ధాప్యం లేదా ఉత్సర్గ గుర్తులను చూపించవు, నిర్వహణను గణనీయంగా తగ్గిస్తుంది ఫ్రీక్వెన్సీ మరియు ఖర్చులు, ఉసునే GN సిరీస్ డిస్‌కనెక్టర్ స్విచ్ హెవీ డ్యూటీకి అనువైన ఎంపిక అని రుజువు చేస్తుంది పారిశ్రామిక శక్తి వ్యవస్థలు.

తరచుగా అడిగే ప్రశ్నలు

Q1: డిస్‌కనెక్టర్ స్విచ్ మరియు లోడ్ స్విచ్ మధ్య ప్రధాన వ్యత్యాసం ఏమిటి?

A1: డిస్‌కనెక్టర్ స్విచ్ అనేది ఆర్క్-పీడించే సామర్థ్యం లేని నో-లోడ్ స్విచింగ్ పరికరం; ఇది మాత్రమే ఉపయోగిస్తారు సర్క్యూట్ బ్రేకర్ లోడ్‌ను డిస్‌కనెక్ట్ చేసిన తర్వాత సర్క్యూట్‌ను వేరు చేయండి. లోడ్ స్విచ్ నిర్దిష్ట లోడ్‌ను డిస్‌కనెక్ట్ చేయగలదు ప్రస్తుత. GN సిరీస్ డిస్‌కనెక్టర్ స్విచ్ కనిపించే ఐసోలేషన్ గ్యాప్‌ను అందిస్తుంది, ఇది సమయంలో సంపూర్ణ భద్రతను నిర్ధారిస్తుంది నిర్వహణ.

Q2: GN సిరీస్ ఇండోర్ టైప్ ఐసోలేషన్ స్విచ్ సాధారణంగా ఎత్తైన ప్రదేశాలలో (≥2500మీ) పనిచేయగలదా?

A2: అవును. ప్రామాణిక నమూనా ≤2000m ఎత్తులకు అనుకూలంగా ఉంటుంది. ఎత్తులో ≥2500మీ, ఉసునే ఇన్సులేషన్‌ను మెరుగుపరుస్తుంది మరియు స్థిరమైన పరికరాల ఆపరేషన్‌ను నిర్ధారించడానికి వినియోగదారు అవసరాలకు అనుగుణంగా యాంత్రిక పనితీరు.

Q3: GN సిరీస్ డిస్‌కనెక్ట్ స్విచ్‌లకు ఏ నిర్వహణ అవసరం?

A3: సాధారణ నిర్వహణలో ఇవి ఉంటాయి: (1) పగుళ్లు మరియు ఉత్సర్గ గుర్తుల కోసం అవాహకాలను తనిఖీ చేయడం; (2) సంప్రదింపు ఒత్తిడిని పరీక్షించడం మరియు ఉష్ణోగ్రత (≤70℃ రేటెడ్ కరెంట్ వద్ద); (3) గ్రౌండింగ్ స్విచ్ మరియు ఇంటర్‌లాకింగ్ పరికరం యొక్క సమగ్రతను ధృవీకరించడం; (4) ఆపరేటింగ్ మెకానిజంను క్రమం తప్పకుండా లూబ్రికేట్ చేయడం. సరైన నిర్వహణ 20-30 సంవత్సరాల సేవా జీవితానికి హామీ ఇస్తుంది.

Usune GN సిరీస్ ఇండోర్ టైప్ ఐసోలేషన్ స్విచ్ అధునాతన సాంకేతికత, విశ్వసనీయ పనితీరు మరియు విస్తృతతను మిళితం చేస్తుంది అనుకూలత, ఇది పెద్ద పవర్ ప్లాంట్లు, ఉక్కు కర్మాగారాలు మరియు పారిశ్రామిక విద్యుత్ వ్యవస్థలకు ప్రాధాన్య ఉత్పత్తి. వంటి చైనా యొక్క అధిక-వోల్టేజ్ ఎలక్ట్రికల్ పరిశ్రమలో ప్రముఖ తయారీదారు, జెజియాంగ్ ఉసునే ఎలక్ట్రిక్ కో., లిమిటెడ్. దాని ప్రొఫెషనల్ R&D బృందం, కఠినమైన నాణ్యత నియంత్రణ వ్యవస్థ మరియు గొప్ప ప్రాజెక్ట్ అనుభవం, వినియోగదారులకు అందిస్తుంది అధిక-నాణ్యత ఉత్పత్తులు మరియు అనుకూలీకరించిన పరిష్కారాలు. కొత్త ప్రాజెక్ట్‌లు లేదా పరికరాల అప్‌గ్రేడ్‌ల కోసం అయినా, ఇది సురక్షితంగా అందించగలదు, స్థిరమైన మరియు సమర్థవంతమైన పవర్ ఐసోలేషన్ రక్షణ.
