KYN61-40.5 ఇండోర్ మెటల్-క్లాడ్ ఉపసంహరణ AC స్విచ్ గేర్ కోసం రూపొందించబడింది 40.5kV, 50/60Hz త్రీ-ఫేజ్ AC పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్స్. ABBని స్వీకరించడం ప్రామాణిక అవుట్‌లైన్ డిజైన్ మరియు మానవ-యంత్ర ఇంటర్ఫేస్ భావనలు, ఇది అధిక-వోల్టేజ్ స్విచ్ గేర్ నిరూపితమైన KYN61 కంపార్ట్మెంట్ నిర్మాణాన్ని మిళితం చేస్తుంది ABB-శైలి పారిశ్రామిక ప్రదర్శన మరియు అధునాతన కార్యాచరణ భద్రతా లక్షణాలు.
విశ్వసనీయ మీడియం-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ అప్లికేషన్ల కోసం రూపొందించబడింది, ది KYN61-40.5 స్విచ్‌గేర్ అద్భుతమైన యాంత్రిక బలాన్ని అందిస్తుంది, విద్యుత్ సబ్స్టేషన్లు, పవర్ ప్లాంట్లు మరియు నిర్వహణ కోసం పనితీరు మరియు నిర్వహణ సౌలభ్యం పారిశ్రామిక శక్తి వ్యవస్థలు.

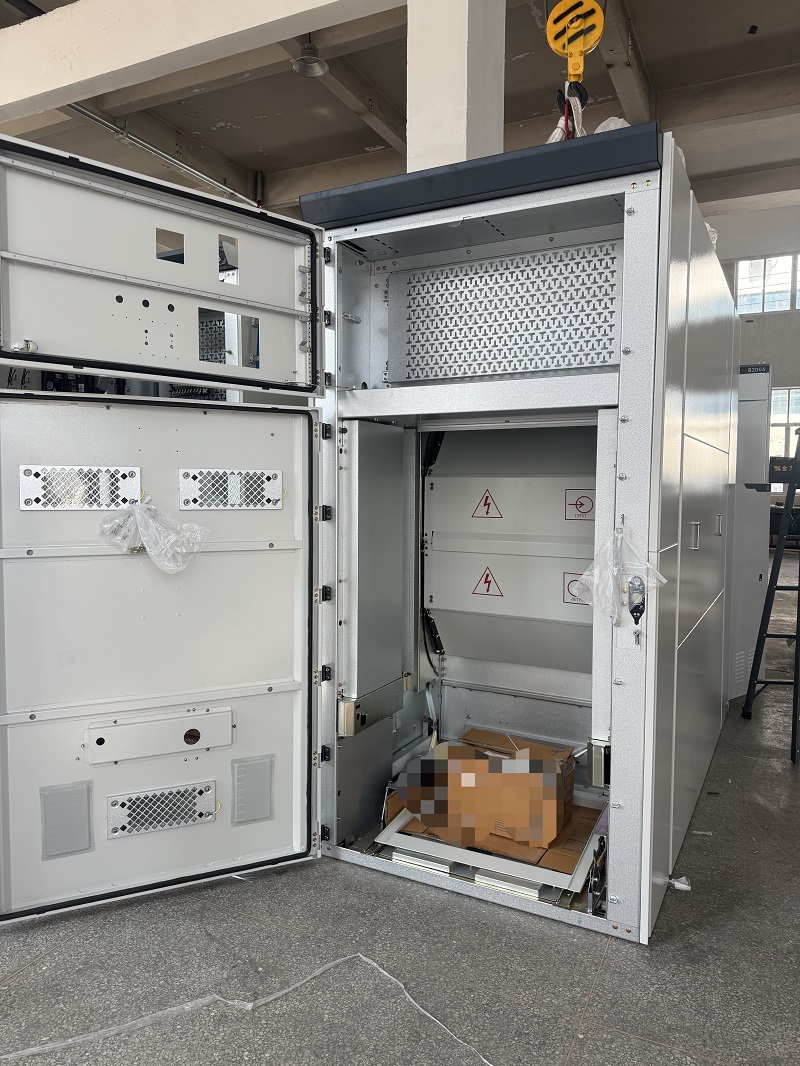

KYN61-40.5 స్విచ్‌గేర్ యొక్క క్యాబినెట్ బాడీ అధిక-నాణ్యతతో తయారు చేయబడింది CNC బెండింగ్ టెక్నాలజీ ద్వారా ప్రాసెస్ చేయబడిన అల్యూమినియం-జింక్ కోటెడ్ స్టీల్ ప్లేట్లు. ది నిర్మాణం వెల్డింగ్ లేకుండా అధిక-బలం బోల్ట్ అసెంబ్లీ పద్ధతిని అవలంబిస్తుంది, భరోసా ఇస్తుంది అద్భుతమైన క్యాబినెట్ దృఢత్వం, డైమెన్షనల్ ఖచ్చితత్వం మరియు దీర్ఘకాలిక మెకానికల్ స్థిరత్వం.
ప్రామాణిక క్యాబినెట్ కొలతలు:
ఆవరణ గ్రౌన్దేడ్ మెటల్ విభజనల ద్వారా నాలుగు స్వతంత్రంగా విభజించబడింది కంపార్ట్మెంట్లు:
ప్రతి కంపార్ట్మెంట్ ప్రభావవంతంగా ఉండటానికి స్వతంత్ర పీడన ఉపశమన ఛానెల్‌ని కలిగి ఉంటుంది అంతర్గత ఆర్క్ ఒత్తిడిని విడుదల చేయండి మరియు కార్యాచరణ భద్రతను మెరుగుపరచండి.
KYN61-40.5 స్విచ్‌గేర్ యొక్క ముందు ప్యానెల్ ఇంటిగ్రేటెడ్ ఆపరేషన్ డిజైన్‌ను స్వీకరిస్తుంది. పరికరం వీక్షణ విండో, మెకానికల్ ఆపరేటింగ్ హ్యాండిల్, హ్యాండ్‌కార్ట్ స్థానం సూచిక, లాకింగ్ మెకానిజం మరియు హెచ్చరిక లేబుల్‌లు స్పష్టమైన మరియు వ్యవస్థీకృత లేఅవుట్, పరికరాల స్థితిని త్వరగా గుర్తించడానికి ఆపరేటర్‌లను అనుమతిస్తుంది.
ఆప్టిమైజ్ చేయబడిన వెంటిలేషన్ గ్రిల్స్ నిర్వహించేటప్పుడు సమర్థవంతమైన వేడి వెదజల్లడం అందిస్తాయి శుభ్రమైన మరియు ఏకరీతి క్యాబినెట్ ప్రదర్శన. ఎన్‌క్లోజర్ ప్రొటెక్షన్ రేటింగ్ చేరుకుంటుంది IP4X, మరియు సర్క్యూట్ బ్రేకర్ కంపార్ట్మెంట్ డోర్ ఉన్నప్పుడు రక్షణ స్థాయి IP2X తెరవబడింది.
KYN61-40.5 స్విచ్‌గేర్ ABB HD4 మరియు VD4-40.5కి పూర్తిగా అనుకూలంగా ఉంటుంది ఉపసంహరించదగిన వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు, అలాగే ABB REF సిరీస్ రక్షణ రిలేలు. ABB-అనుకూల స్విచ్ గేర్ అవసరమయ్యే ప్రాజెక్ట్‌లకు ఇది ఒక ఆదర్శవంతమైన పరిష్కారంగా చేస్తుంది ఆకృతీకరణలు.
ఉపసంహరించుకోదగిన హ్యాండ్‌కార్ట్ ఫ్లోర్-మౌంటెడ్ స్క్రూ ప్రొపల్షన్ మెకానిజంను అవలంబిస్తుంది, ABB వాక్యూమ్ సర్క్యూట్ కోసం మృదువైన ఆపరేషన్ మరియు అద్భుతమైన పరస్పర మార్పిడిని అందిస్తుంది బ్రేకర్లు. పూర్తి ఐదు-నివారణ ఇంటర్‌లాకింగ్ సిస్టమ్ మెకానికల్‌ను అనుసంధానిస్తుంది మరియు ABB భద్రతా తర్కం భావనల ప్రకారం విద్యుత్ భద్రతా రక్షణ విధులు.
డిజైన్, ఇన్సులేషన్ క్లియరెన్స్, మెకానికల్ నిర్మాణం మరియు విద్యుత్ పనితీరు KYN61-40.5 స్విచ్‌గేర్ అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా ఉంటుంది:
స్విచ్ గేర్ ఉష్ణోగ్రత పెరుగుదల పరీక్షలతో సహా ప్రాజెక్ట్ అవసరాలకు మద్దతు ఇస్తుంది, షార్ట్-సర్క్యూట్ తట్టుకునే పరీక్షలు మరియు అంతర్గత ఆర్క్ వర్గీకరణ పరీక్షలు, దీనిని తయారు చేస్తాయి అధిక-వోల్టేజీ విద్యుత్ పంపిణీ అనువర్తనాలను డిమాండ్ చేయడానికి అనుకూలం.
స్విచ్ గేర్ ABB-శైలి క్యాబినెట్ రూపాన్ని మరియు ప్రామాణికమైన ఆపరేషన్‌ను స్వీకరిస్తుంది ఇంటర్ఫేస్ డిజైన్, ప్రొఫెషనల్ పారిశ్రామిక రూపాన్ని అందించడం మరియు అనుకూలమైనది ఆపరేషన్ అనుభవం.
బోల్ట్ మాడ్యులర్ అసెంబ్లీ నిర్మాణం క్యాబినెట్ దృఢత్వాన్ని మెరుగుపరుస్తుంది, సులభతరం చేస్తుంది సంస్థాపన, మరియు సులభంగా నిర్వహణ మరియు భవిష్యత్తు విస్తరణ అనుమతిస్తుంది.
గ్రౌండ్డ్ మెటల్ విభజనలు వేరు చేయబడిన ఫంక్షనల్ కంపార్ట్మెంట్లను సృష్టిస్తాయి, మెరుగుపరుస్తాయి ఆపరేటర్ భద్రత మరియు సమర్థవంతమైన అంతర్గత ఆర్క్ పీడన ఉపశమన రక్షణను అందించడం.
స్విచ్ గేర్ ప్రత్యేకంగా ABB 40.5kV వాక్యూమ్ సర్క్యూట్ బ్రేకర్లకు సరిపోయేలా రూపొందించబడింది మరియు రక్షణ పరికరాలు, అద్భుతమైన పరస్పర మార్పిడి మరియు వ్యవస్థను అందిస్తాయి ఏకీకరణ.
IP4X ఎన్‌క్లోజర్ రక్షణ మరియు అధునాతన భద్రతా డిజైన్‌తో, KYN61-40.5 స్విచ్‌గేర్ సబ్స్టేషన్లు, విద్యుత్ ఉత్పత్తి సౌకర్యాలు, పారిశ్రామిక అవసరాలకు అనుకూలంగా ఉంటుంది మొక్కలు, మరియు ఇతర మధ్యస్థ-వోల్టేజ్ పంపిణీ ప్రాజెక్టులు.
KYN61-40.5 స్విచ్‌గేర్ విస్తృతంగా ఉపయోగించబడుతుంది:
ABB-అనుకూల డిజైన్‌తో, బలమైన మెకానికల్ నిర్మాణం, అధునాతన భద్రత రక్షణ, మరియు IEC ప్రమాణాలకు అనుగుణంగా, KYN61-40.5 స్విచ్‌గేర్ అందిస్తుంది మీడియం-వోల్టేజ్ విద్యుత్ పంపిణీ అవసరాలకు నమ్మదగిన పరిష్కారం. ఇది అందిస్తుంది సుదీర్ఘ సేవా జీవితం, అనుకూలమైన నిర్వహణ మరియు క్లిష్టమైన శక్తి కోసం స్థిరమైన ఆపరేషన్ ప్రపంచవ్యాప్తంగా అప్లికేషన్లు.
