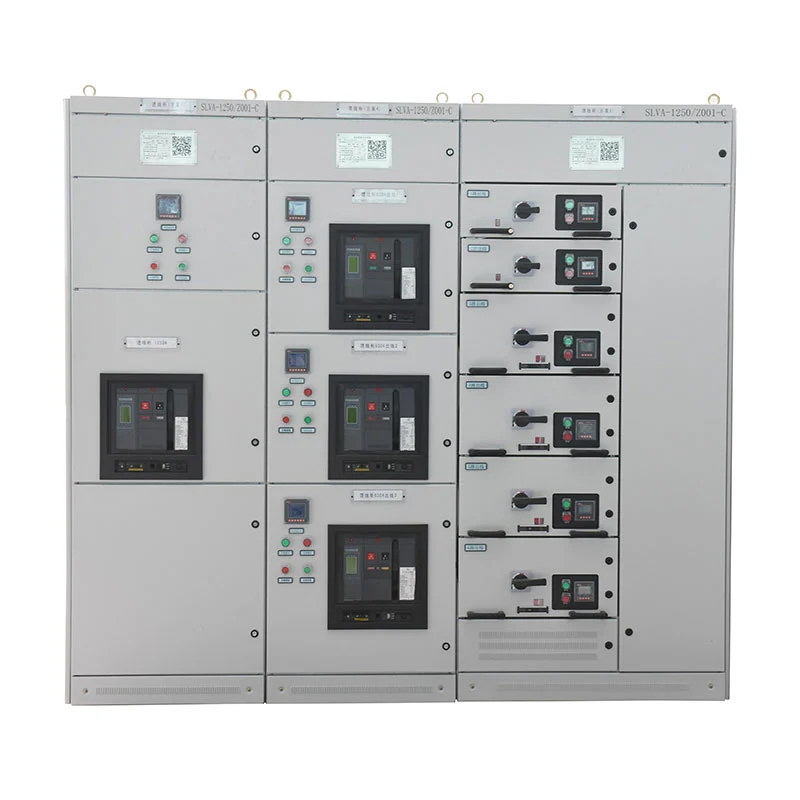

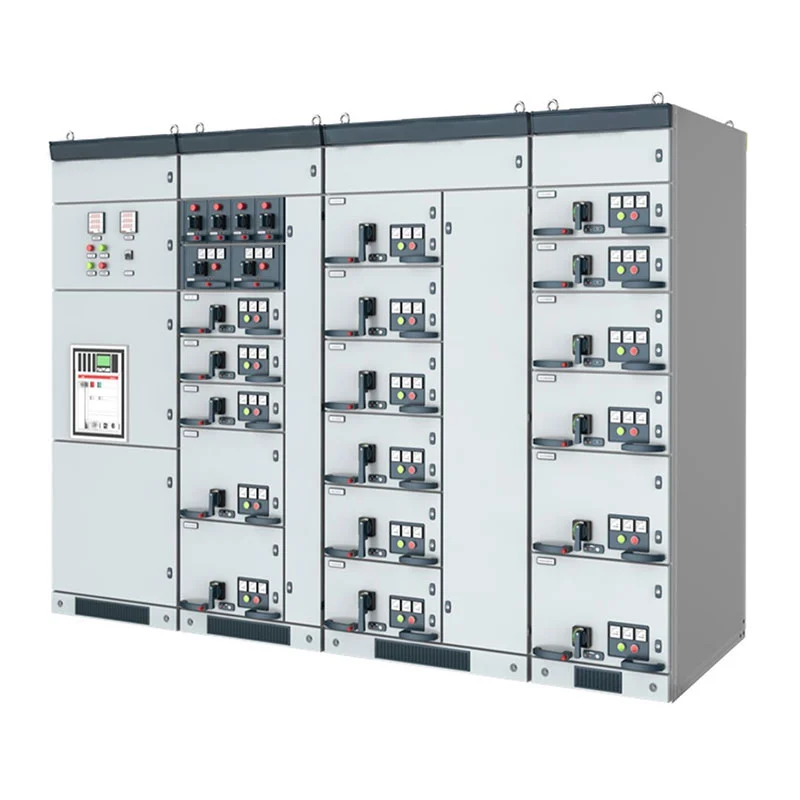

660V వరకు రేట్ చేయబడిన వర్కింగ్ వోల్టేజ్‌తో AC 50–60Hz సిస్టమ్‌ల కోసం నిర్మించబడింది, Usune వద్ద ఉన్న మా తక్కువ వోల్టేజ్ డ్రాయర్ టైప్ స్విచ్‌గేర్ క్యాబినెట్ పవర్ డిస్ట్రిబ్యూషన్, మోటార్ కంట్రోల్ మరియు పవర్ ఫ్యాక్టర్ పరిహారానికి మద్దతు ఇస్తుంది. పారిశ్రామిక ప్లాంట్లు, విద్యుత్ సౌకర్యాలు, పెట్రోకెమికల్ ప్రాజెక్టులు, రవాణా అవస్థాపన, వాణిజ్య భవనాలు మరియు ఇతర తక్కువ-వోల్టేజీ వ్యవస్థలు అన్నీ ఉపయోగించుకోవచ్చు.
సాంప్రదాయిక స్థిర క్యాబినెట్‌లో, సర్క్యూట్ నిర్వహణ మరియు తరువాత మార్పు కష్టంగా మారినందున, సదుపాయం అనేక స్వతంత్ర లోడ్‌లను కలిగి ఉన్నప్పుడు ఇబ్బందికరమైన మొత్తం అమరికపై ఎక్కువగా ఆధారపడి ఉంటుంది. డ్రాయర్-రకం లేఅవుట్ ఎలక్ట్రికల్ ఫంక్షన్‌లను వ్యక్తిగత యూనిట్‌లుగా విభజిస్తుంది: ప్రతి డ్రాయర్ నిర్దిష్ట ఫీడర్, మోటారు లేదా లోడ్‌కు మ్యాప్ చేస్తుంది, కాబట్టి క్యాబినెట్ వాస్తవ పంపిణీ నిర్మాణాన్ని అనుసరిస్తుంది. కర్మాగారాలు మరియు పెద్ద సౌకర్యాలు క్యాబినెట్ కొలతలు కాకుండా విద్యుత్ లోడ్ల చుట్టూ స్విచ్ గేర్‌ను ప్లాన్ చేయవచ్చు.
ప్రత్యేక ఫంక్షనల్ యూనిట్‌లు వేర్వేరు సర్క్యూట్‌లను ఒక్కొక్కటిగా కేటాయించేలా చేస్తాయి. ఉత్పత్తి సౌకర్యం, ఉదాహరణకు, కన్వేయర్ మోటార్లు, పంపులు, ఫ్యాన్లు, సహాయక యంత్రాలు, లైటింగ్ మరియు సాధారణ పంపిణీ కోసం స్వతంత్ర సర్క్యూట్‌లను కలిగి ఉండవచ్చు, ప్రతి ఒక్కటి దాని స్వంత విద్యుత్ అవసరాలకు అనుగుణంగా అమర్చబడి ఉంటుంది. అనేక అవుట్‌గోయింగ్ ఫీడర్‌లతో కూడిన పెద్ద ఎలక్ట్రికల్ గదులలో విలువైన ప్రతి సర్క్యూట్ మరియు దాని పరికరాల మధ్య ఉన్న లింక్‌ను ఆపరేటర్‌లు కనుక్కోగలరు.
విద్యుత్ డిమాండ్‌లో లోడ్లు విభిన్నంగా ఉంటాయి: ఒక చిన్న సహాయక మోటారు మరియు అధిక-శక్తి ఉత్పత్తి మోటారు వేర్వేరు స్విచింగ్ మరియు రక్షణ అవసరం కావచ్చు. మా తక్కువ వోల్టేజ్ డ్రాయర్ రకం స్విచ్‌గేర్ క్యాబినెట్ మోటారు రేటింగ్‌లు, ఫీడర్ సామర్థ్యం మరియు సర్క్యూట్ కౌంట్ ద్వారా సెట్ చేయబడిన కాన్ఫిగరేషన్‌తో పెద్ద మరియు చిన్న డ్రాయర్‌లను అందిస్తుంది-ఇంజినీర్‌లకు క్యాబినెట్ లేఅవుట్‌లో మరింత స్వేచ్ఛను ఇస్తుంది.
పారిశ్రామిక సౌకర్యాలలో తక్కువ-వోల్టేజ్ వ్యవస్థలో మోటార్ నియంత్రణ ఆధిపత్యం చెలాయిస్తుంది. మా MCC కాన్ఫిగరేషన్ పెద్ద మరియు చిన్న డ్రాయర్‌లను కలిగి ఉంటుంది, ప్రతి సర్క్యూట్ యొక్క ప్రధాన స్విచింగ్ పరికరం అధిక-బ్రేకింగ్-కెపాసిటీ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ లేదా ఫ్యూజ్‌తో కూడిన రోటరీ లోడ్ స్విచ్. పంపులు, కంప్రెసర్‌లు, ఫ్యాన్లు, కన్వేయర్లు, ఉత్పత్తి యంత్రాలు మరియు ఇతర మోటారు-ఆధారిత పరికరాలు అన్నీ అందించబడతాయి మరియు మోటారు సర్క్యూట్‌లను ప్రత్యేక యూనిట్‌లుగా విభజించడం ప్రతి మోటారు మరియు దాని ఫీడర్ మధ్య సంబంధాన్ని సులభతరం చేస్తుంది.

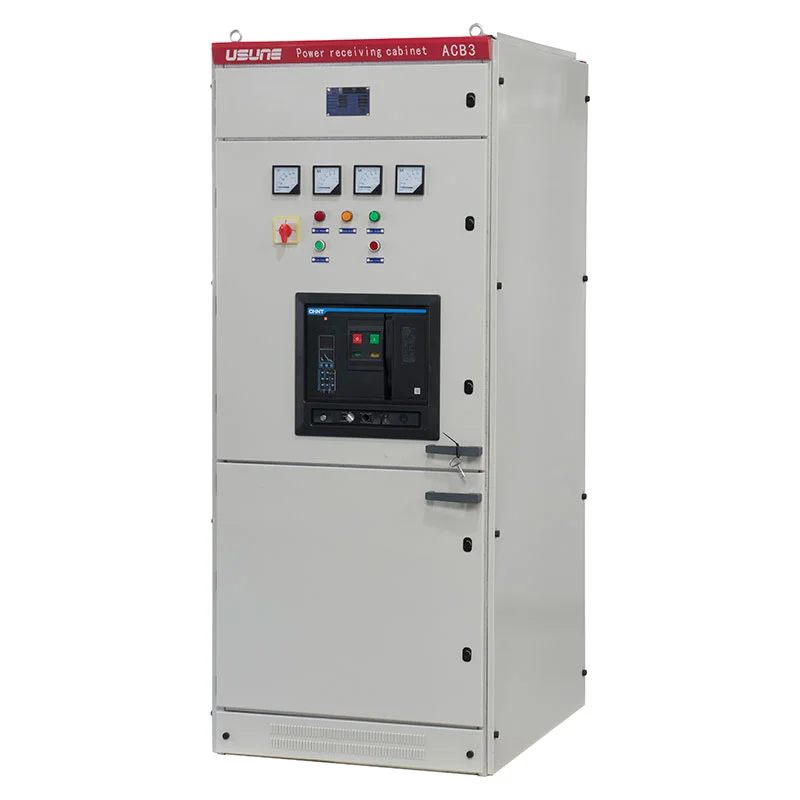

ఇన్కమింగ్ పవర్ తప్పనిసరిగా బహుళ డౌన్‌స్ట్రీమ్ సర్క్యూట్‌ల మధ్య విభజించబడాలంటే, మా PC క్యాబినెట్ వర్తిస్తుంది. ఆమోదించబడిన డిజైన్‌పై ఆధారపడి, ఇది Emax, MT, 3WN, AH మరియు ME సిరీస్ సర్క్యూట్ బ్రేకర్లను కలిగి ఉంటుంది; ఎంపిక రేట్ చేయబడిన కరెంట్, షార్ట్-సర్క్యూట్ సామర్థ్యం, ఫీడర్ లక్షణాలు, రక్షణ సమన్వయం మరియు కనెక్ట్ చేయబడిన పరికరాల అవసరాలను పరిగణనలోకి తీసుకుంటుంది.
మోటారు-భారీ వ్యవస్థలు గణనీయమైన రియాక్టివ్ పవర్ డిమాండ్‌ను ఉత్పత్తి చేయగలవు, కాబట్టి పవర్ ఫ్యాక్టర్ పరిహారం డిజైన్‌లో భాగం కావచ్చు. మా పరిహారం క్యాబినెట్ మాన్యువల్, ఆటోమేటిక్ లేదా రిమోట్ పరిహారానికి మద్దతు ఇస్తుంది, కస్టమర్ యొక్క లోడ్ లక్షణాలు మరియు ఎలక్ట్రికల్ మేనేజ్‌మెంట్ అవసరాలకు కాన్ఫిగర్ చేయబడిన ఒక-పరిమాణ-అందరికీ సరిపోయే-అన్ని ఏర్పాటు-మా తక్కువ వోల్టేజ్ డ్రాయర్ రకం స్విచ్‌గేర్ క్యాబినెట్‌ను ప్రాజెక్ట్‌ల అంతటా అనుకూలించేలా చేస్తుంది.
పరికరాలు వివిధ లోడ్ నిర్మాణాలతో విద్యుత్ వ్యవస్థలకు అనుగుణంగా ఉంటాయి.
బహుళ ఉత్పత్తి లైన్లు కలిగిన కర్మాగారాలు మోటార్లు, సహాయక పరికరాలు మరియు సాధారణం కోసం ప్రత్యేక డ్రాయర్ యూనిట్లను ఉపయోగించవచ్చు పవర్ సర్క్యూట్లు.
పంపులు, కంప్రెషర్‌లు, ఫ్యాన్లు మరియు ఇతర ప్రక్రియ పరికరాలను అంకితమైన మోటార్ కంట్రోల్ సర్క్యూట్‌ల ద్వారా అమర్చవచ్చు.
పెద్ద ఉత్పత్తి సౌకర్యాలు బహుళ అధిక-శక్తి పరికరాలు మరియు మోటారు కోసం కేంద్రీకృత తక్కువ-వోల్టేజ్ పంపిణీని ఉపయోగించవచ్చు ఫీడర్లు.
రైల్వే సౌకర్యాలు, టెర్మినల్స్ మరియు సహాయక అవస్థాపన పరికరాలు విద్యుత్ పంపిణీ మరియు కోసం క్యాబినెట్‌ను ఉపయోగించవచ్చు సహాయక విద్యుత్ వ్యవస్థలు.
వాణిజ్య మరియు నివాస భవనాలు కేంద్రీకృత పంపిణీలో బహుళ తక్కువ-వోల్టేజ్ ఫీడర్‌లను నిర్వహించగలవు వ్యవస్థ.
పవర్ ప్లాంట్లు మరియు ఎనర్జీ ప్రాజెక్ట్‌లు పంపిణీ, మోటారు నియంత్రణ మరియు నష్టపరిహార విధులను కాన్ఫిగర్ చేయగలవు వారి సహాయక విద్యుత్ లోడ్లు.
| అంశం | స్పెసిఫికేషన్ |
| ఉత్పత్తి రకం | తక్కువ-వోల్టేజ్ డ్రాయర్ రకం స్విచ్ గేర్ |
| వర్కింగ్ వోల్టేజ్ రేట్ చేయబడింది | ≤660V |
| రేట్ చేయబడిన ఫ్రీక్వెన్సీ | 50Hz / 60Hz |
| ప్రధాన విధులు | పవర్ డిస్ట్రిబ్యూషన్ / మోటార్ కంట్రోల్ / పవర్ ఫ్యాక్టర్ పరిహారం |
| PC కాన్ఫిగరేషన్ | Emax / MT / 3WN / AH / ME సిరీస్ సర్క్యూట్ బ్రేకర్లు |
| MCC కాన్ఫిగరేషన్ | పెద్ద మరియు చిన్న డ్రాయర్లు |
| MCC మెయిన్ స్విచింగ్ | ఫ్యూజ్‌తో హై-బ్రేకింగ్ MCCB / రోటరీ లోడ్ స్విచ్ |
| పరిహారం | మాన్యువల్ / ఆటోమేటిక్ / రిమోట్ |
| ప్రామాణిక ఎత్తు | ≤2000మీ |
| పరిసర ఉష్ణోగ్రత | -5°C నుండి +40°C |
| 24-గంటల సగటు ఉష్ణోగ్రత | ≤+35°C |
| రవాణా & నిల్వ | -25°C నుండి +55°C వరకు |
| స్వల్పకాలిక ఉష్ణోగ్రత | ≤24గం వరకు +70°C వరకు |
| వర్తించే ఫ్రీక్వెన్సీ | AC 50-60Hz |
Usune వద్ద, ISO 9001, ISO 14001, మరియు ISO 45001 ఉత్పత్తి మరియు నిర్వహణ రెండింటినీ బలపరుస్తాయి.
పరికరాలు వర్తించే IEC మరియు GB అవసరాలకు-GB 7251.1 మరియు JB/T 9961-వాటిలో తక్కువ-వోల్టేజ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్ అసెంబ్లీల కోసం సంబంధిత అంతర్జాతీయ అవసరాలకు అనుగుణంగా రూపొందించబడ్డాయి.
సేకరణ బృందాల కోసం, తయారీకి ముందు ఎలక్ట్రికల్ కాన్ఫిగరేషన్‌ను నిర్ధారించడం అత్యంత ముఖ్యమైన దశ.
తక్కువ వోల్టేజ్ డ్రాయర్ రకం స్విచ్‌గేర్ క్యాబినెట్‌ను మాత్రమే కాకుండా వాస్తవ లోడ్ జాబితా ప్రకారం ఎంచుకోవాలి క్యాబినెట్ యొక్క రేట్ వోల్టేజ్.
నిర్ధారించాలని ఉసునే సిఫార్సు చేస్తోంది:
| కస్టమర్ సమాచారం | వై ఇట్ మేటర్స్ |
| సిస్టమ్ వోల్టేజ్ | ప్రాథమిక విద్యుత్ రూపకల్పనను నిర్ణయిస్తుంది |
| ఇన్కమింగ్ కరెంట్ | ఇన్కమింగ్ కెపాసిటీని నిర్ణయిస్తుంది |
| ఫీడర్ల సంఖ్య | డ్రాయర్ పరిమాణాన్ని నిర్ణయిస్తుంది |
| మోటార్ పరిమాణం | MCC అవసరాలను నిర్ణయిస్తుంది |
| మోటార్ రేటింగ్స్ | డ్రాయర్ మరియు స్విచ్చింగ్ ఎంపికను నిర్ణయిస్తుంది |
| షార్ట్-సర్క్యూట్ స్థాయి | రక్షణ అవసరాలను నిర్ణయిస్తుంది |
| పరిహారం అవసరం | పరిహారం సామర్థ్యాన్ని నిర్ణయిస్తుంది |
| సంస్థాపన పర్యావరణం | ఆపరేటింగ్ పరిస్థితులను నిర్ధారిస్తుంది |
| సింగిల్-లైన్ రేఖాచిత్రం | చివరి క్యాబినెట్ కాన్ఫిగరేషన్‌కు మద్దతు ఇస్తుంది |
కొటేషన్ దశలో ఈ వివరాలను అందించడం వలన ఉసునేకి బాగా సరిపోయే కాన్ఫిగరేషన్‌ను సిద్ధం చేయవచ్చు కస్టమర్ యొక్క వాస్తవ విద్యుత్ వ్యవస్థ.
| N o. | వస్తువులు | యూనిట్ | లోడ్ బ్రేక్ స్విచ్ యూనిట్ | కలయిక యూనిట్ | సర్క్యూట్ బ్రేకర్ యూనిట్ | |
| 1 | రేట్ చేయబడిన వోల్టేజ్ | కె.వి | 12/24 | 12/24 | 12/24 | |
| 2 | రేట్ చేయబడిన ఫ్రీక్వెన్సీ | Hz | 50 | 50 | 50 | |
| 3 | రేట్ చేయబడిన కరెంట్ | A | 630 | 125 (ఫ్యూజ్ కరెంట్‌పై ఆధారపడి ఉంటుంది) | 630 | |
| 4 | రేట్ చేయబడిన ఇన్సులేషన్ స్థాయి | 1నిమి ఫ్రీక్వెన్సీ ఒత్తిడిని తట్టుకుంది | కె.వి | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| లైటింగ్ ప్రేరణ వోల్టేజీని తట్టుకుంది | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | రేట్ చేయబడిన షార్ట్ సర్క్యూట్ కరెంట్‌ను తట్టుకుంటుంది | kA/s | 25/4 | —— | 25/4 | |
| 6 | రేటెడ్ పీక్ కరెంట్‌ను తట్టుకుంటుంది | kA | 63 | —— | 63 | |
| 7 | రేటెడ్ షార్ట్ సర్క్యూట్ మేకింగ్ కరెంట్ | kA | 63 | HV ఫ్యూజ్ ద్వారా పరిమితం చేయబడింది | 63 | |
| 8 | రేట్ చేయబడిన షార్ట్ సర్క్యూట్ బ్రేకింగ్ కరెంట్ | kA | —— | HV ఫ్యూజ్ ద్వారా పరిమితం చేయబడింది | 25/25 | |
| 9 | రేట్ చేయబడిన ట్రాన్స్మిషన్ కరెంట్ | A | —— | 1700/1400 | —— | |
| 10 | రేట్ చేయబడిన సక్రియ లోడ్ బ్రేకింగ్ కరెంట్ | A | 630 | —— | —— | |
| 11 | రేట్ చేయబడిన క్లోజ్డ్-లూప్ బ్రేకింగ్ కరెంట్ | A | 630 | —— | 630 | |
| 12 | యాంత్రిక జీవితం | లోడ్ బ్రేక్ స్విచ్/CB | టైమ్స్ | 10000 | 10000 | 20000 |
| ఐసోలేషన్/గ్రౌండ్ స్విచ్ | 5000 | 5000 | 5000 | |||
| 13 | సర్క్యూట్ నిరోధకత | μΩ | ≤150 | —— | ≤150 | |
| 14 | రేట్ చేయబడిన ఛార్జింగ్ ఒత్తిడి (20℃ గేజ్ ఒత్తిడి) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | గ్యాస్ వార్షిక సాపేక్ష లీకేజీ రేటు | % | 0.05 | 0.05 | 0.05 | |
| 16 | IP రక్షణ డిగ్రీ | క్యాబినెట్ | IP4X | IP4X | IP4X | |
| గ్యాస్ ట్యాంక్ | IP67 | IP67 | IP67 | |||

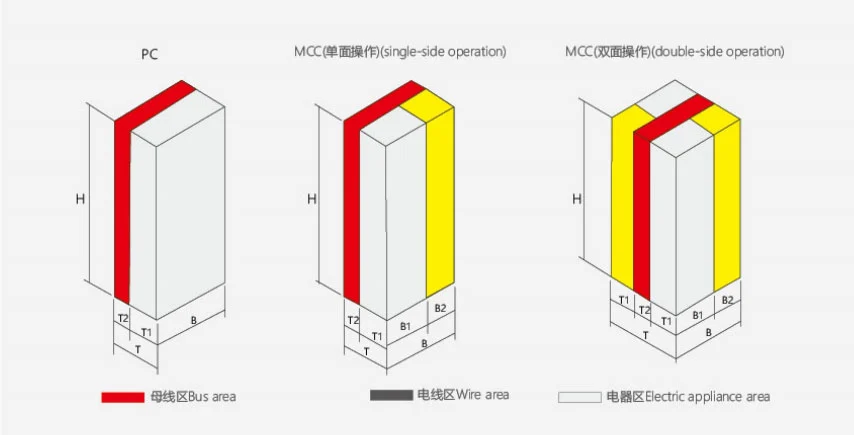

| ఎత్తు | వెడల్పు | లోతు | గమనిక | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | ఒకే వైపు ఆపరేషన్ |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | డబుల్ సైడ్ ఆపరేషన్ |
క్యాబినెట్ ప్రామాణిక క్యాబినెట్ నిర్మాణాలు మరియు ఫంక్షనల్ భాగాలను ఉపయోగించి ఫ్యాక్టరీలో సమావేశమవుతుంది.
ఉత్పత్తి ప్రక్రియ కాంపోనెంట్ ఇన్స్పెక్షన్, స్ట్రక్చరల్ అసెంబ్లీ, డ్రాయర్ ఇన్‌స్టాలేషన్, ఎలక్ట్రికల్ వైరింగ్, ఫంక్షనల్-యూనిట్ తనిఖీ, మరియు సాధారణ పరీక్ష.
ఈ ఫ్యాక్టరీ ఆధారిత అసెంబ్లీ ప్రక్రియ ఆమోదానికి వ్యతిరేకంగా తుది క్యాబినెట్ కాన్ఫిగరేషన్‌ని తనిఖీ చేయడానికి అనుమతిస్తుంది రవాణాకు ముందు సాంకేతిక అవసరాలు.
ఈ పరికరాలు 660V మరియు అంతకంటే తక్కువ రేటింగ్ వర్కింగ్ వోల్టేజ్‌తో AC సిస్టమ్‌ల కోసం రూపొందించబడ్డాయి.
డ్రాయర్ అమరిక వ్యక్తిగత ఎలక్ట్రికల్ సర్క్యూట్‌లను ప్రత్యేక ఫంక్షనల్ యూనిట్‌లుగా నిర్వహించడానికి అనుమతిస్తుంది పెద్ద పంపిణీ వ్యవస్థలను సులభంగా నిర్వహించడం మరియు కాన్ఫిగర్ చేయడం.
అవును. MCC కాన్ఫిగరేషన్ మోటార్ సామర్థ్యం మరియు సర్క్యూట్ అవసరాలకు అనుగుణంగా పెద్ద మరియు చిన్న డ్రాయర్‌లను ఉపయోగించవచ్చు.
PC కాన్ఫిగరేషన్ ఆమోదించబడిన ప్రాజెక్ట్ ప్రకారం Emax, MT, 3WN, AH మరియు ME సిరీస్ సర్క్యూట్ బ్రేకర్లను ఉపయోగించవచ్చు డిజైన్.
అవును. MCC విభాగం ప్రత్యేకంగా బహుళ మోటార్ సర్క్యూట్‌ల కోసం రూపొందించబడింది మరియు విభిన్న డ్రాయర్‌తో కాన్ఫిగర్ చేయవచ్చు పరిమాణాలు.
అవును. ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా మాన్యువల్, ఆటోమేటిక్ మరియు రిమోట్ పరిహారం ఫంక్షన్‌లను కాన్ఫిగర్ చేయవచ్చు.
Usune ISO 9001, ISO 14001 మరియు ISO 45001 నిర్వహణ వ్యవస్థల క్రింద పనిచేస్తుంది. ప్రకారం ఉత్పత్తులు తయారు చేస్తారు వర్తించే IEC మరియు GB ప్రమాణాలు, వర్తించే కాన్ఫిగరేషన్‌లకు CE సర్టిఫికేషన్ అందుబాటులో ఉంది.
అవును. డ్రాయర్ పరిమాణం, సర్క్యూట్ అమరిక, బ్రేకర్ ఎంపిక, MCC కాన్ఫిగరేషన్ మరియు పరిహారం విధులు కావచ్చు కస్టమర్ యొక్క విద్యుత్ అవసరాలకు అనుగుణంగా నిర్ణయించబడుతుంది.
అత్యంత ఉపయోగకరమైన సమాచారంలో సిస్టమ్ వోల్టేజ్, ఇన్కమింగ్ కరెంట్, ఫీడర్ల సంఖ్య, మోటారు పరిమాణం మరియు రేటింగ్‌లు ఉంటాయి. షార్ట్-సర్క్యూట్ స్థాయి, పరిహారం అవసరాలు, ఇన్‌స్టాలేషన్ వాతావరణం మరియు ఎలక్ట్రికల్ సింగిల్-లైన్ రేఖాచిత్రం.
