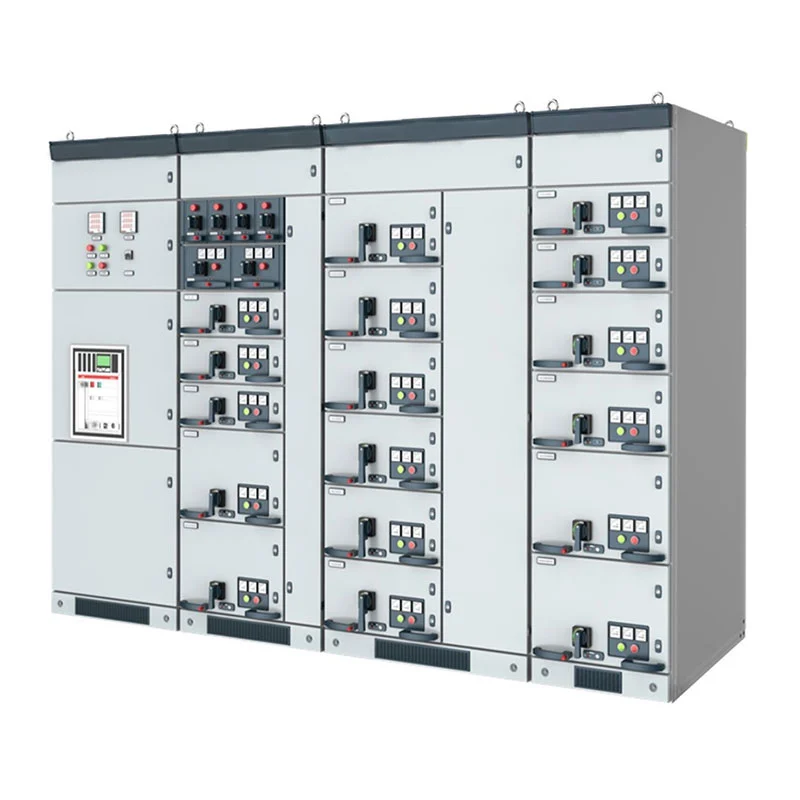

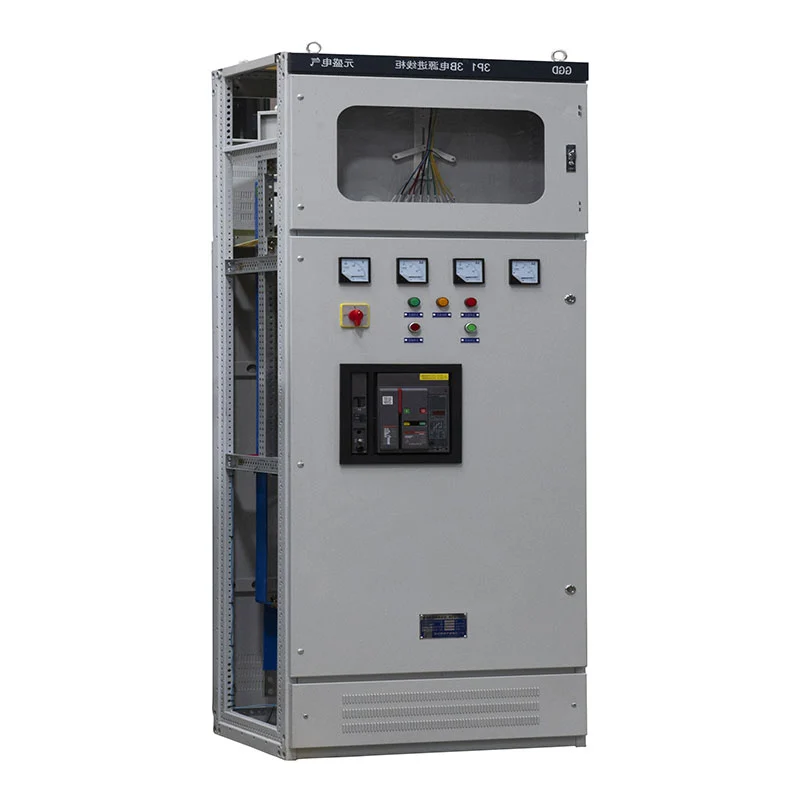

GGD తక్కువ వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ ప్యానెల్

ఇండోర్ పవర్ డిస్ట్రిబ్యూషన్ అనేది GGD తక్కువ వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ ప్యానెల్ యొక్క ఫోకస్, ఇది 50Hz రేటెడ్ ఫ్రీక్వెన్సీ కోసం నిర్మించబడింది మరియు 380/400V వరకు వర్కింగ్ వోల్టేజ్ రేట్ చేయబడింది. క్యాబినెట్ నిర్మాణం, రాగి బస్‌బార్లు, కంట్రోల్ సర్క్యూట్‌లు మరియు రక్షణ భాగాలు అన్నీ ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా కాన్ఫిగర్ చేయబడతాయి. పవర్ ప్లాంట్లు, సబ్‌స్టేషన్‌లు, కర్మాగారాలు, మైనింగ్ సంస్థలు, వాణిజ్య భవనాలు మరియు ఇతర విద్యుత్ పంపిణీ సౌకర్యాలు ఇది సేవలను అందిస్తోంది.

డిస్ట్రిబ్యూషన్-ఫోకస్డ్ డిజైన్

శక్తి మార్పిడి

Usune వద్ద మా GGD తక్కువ వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ ప్యానెల్ కేంద్రీకృత తక్కువ-వోల్టేజ్ డిస్ట్రిబ్యూషన్ యూనిట్‌గా పనిచేస్తుంది: ఇది అప్‌స్ట్రీమ్ సిస్టమ్ నుండి శక్తిని తీసుకుంటుంది మరియు పరికరాలు, లైటింగ్, మోటార్లు మరియు ఇతర లోడ్‌లను అందించే బహుళ అవుట్‌గోయింగ్ సర్క్యూట్‌లను ఫీడ్ చేస్తుంది. ఎలక్ట్రికల్ సింగిల్-లైన్ రేఖాచిత్రంపై ఆధారపడి, క్యాబినెట్ ఇన్‌కమింగ్ క్యాబినెట్, అవుట్‌గోయింగ్ డిస్ట్రిబ్యూషన్ క్యాబినెట్, కెపాసిటర్ పరిహారం క్యాబినెట్ లేదా మరొక కాన్ఫిగరేషన్‌గా పనిచేస్తుంది-వివిధ పారిశ్రామిక మరియు వాణిజ్య పంపిణీ నెట్‌వర్క్‌లలో ఏకీకరణను సూటిగా చేస్తుంది.

సర్క్యూట్ అమరిక

అంతర్గత లేఅవుట్ ప్రాజెక్ట్ డిజైన్ ప్రకారం ప్రధాన విద్యుత్ భాగాలు మరియు నియంత్రణ వైరింగ్‌ను వేరు చేస్తుంది. యూనివర్సల్ సర్క్యూట్ బ్రేకర్లు, మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్లు, మినియేచర్ సర్క్యూట్ బ్రేకర్లు, కాంటాక్టర్లు, రిలేలు, మీటర్లు మరియు ఇతర భాగాలను ప్రతి సర్క్యూట్ పనితీరుకు సరిపోయేలా ఎంచుకోవచ్చు. అనుకూలీకరించిన కాంపోనెంట్ బ్రాండ్‌లు లేదా స్పెసిఫికేషన్‌లు అవసరమయ్యే చోట, మేము ఉత్పత్తికి ముందు కొనుగోలుదారుతో కాంపోనెంట్ ఎంపికను Usune వద్ద సమన్వయం చేస్తాము.

అంతర్గత నిర్మాణం

క్యాబినెట్ ఫ్రేమ్- కోల్డ్-రోల్డ్ స్టీల్ ప్లేట్ ఫ్రేమ్ మరియు విభజనలను ఏర్పరుస్తుంది, రిఫరెన్స్ మందం ≥2mm మరియు పూర్తి అంచులు ఆపరేషన్ మరియు నిర్వహణ సమయంలో పదునైన అంచులను తగ్గించడానికి చికిత్స చేస్తాయి. నిర్మాణం తనిఖీ, వైరింగ్ మరియు కాంపోనెంట్ రీప్లేస్‌మెంట్ కోసం యాక్సెస్‌ను అనుమతించేటప్పుడు సాధారణ ఆపరేషన్ కోసం తగినంత యాంత్రిక బలాన్ని అందిస్తుంది; ముందు మరియు వెనుక తలుపులు ఆచరణాత్మక ఆపరేషన్ మరియు నిర్వహణ కోసం ఏర్పాటు చేయబడ్డాయి.

రాగి బస్బార్లు- విద్యుద్విశ్లేషణ రాగిని ప్రధాన మరియు బ్రాంచ్ బస్‌బార్‌ల కోసం ఉపయోగిస్తారు, అవసరమైన విద్యుద్వాహక పనితీరును నిర్వహించడానికి ఇన్సులేషన్ మరియు వేడి-కుదించే రక్షణ పదార్థాలు వర్తించబడతాయి. దశ గుర్తింపు అందించబడుతుంది, అవసరమైన విద్యుత్ కనెక్షన్ పద్ధతి ప్రకారం బస్‌బార్ జాయింట్లు ప్రాసెస్ చేయబడతాయి మరియు ఇన్‌కమింగ్ బస్ బ్రిడ్జ్ మరియు మెయిన్ సర్క్యూట్ బ్రేకర్ మధ్య అవసరమైన చోట సౌకర్యవంతమైన బస్‌బార్ కనెక్షన్‌ని సరఫరా చేయవచ్చు.

గ్రౌండింగ్ సిస్టమ్- ప్రత్యేక PE రాగి బస్సు క్యాబినెట్ అసెంబ్లీ దిశలో నడుస్తుంది. గ్రౌండింగ్ అవసరమయ్యే భాగాలు PE సిస్టమ్ ద్వారా కనెక్ట్ అవుతాయి, బాహ్య గ్రౌండింగ్ నెట్‌వర్క్‌కు కనెక్షన్ కోసం అందించబడిన గ్రౌండింగ్ టెర్మినల్స్‌తో. కేబుల్ కంపార్ట్‌మెంట్ ప్రాజెక్ట్ డ్రాయింగ్‌కు సంబంధించి కేబుల్ హెడ్‌లు మరియు సంబంధిత కరెంట్ ట్రాన్స్‌ఫార్మర్ ఇన్‌స్టాలేషన్ కోసం తగినంత స్థలాన్ని కూడా రిజర్వ్ చేయగలదు.

సర్క్యూట్ కాన్ఫిగరేషన్

ఇన్కమింగ్ సర్క్యూట్లు— ఇన్‌కమింగ్ క్యాబినెట్‌లను యూనివర్సల్ సర్క్యూట్ బ్రేకర్‌లు మరియు సంబంధిత రక్షణ ఫంక్షన్‌లతో అమర్చవచ్చు, వీటిలో అండర్ వోల్టేజ్ ట్రిప్ ప్రొటెక్షన్‌తో కూడిన ఎలక్ట్రిక్-ఆపరేషన్ సర్క్యూట్ బ్రేకర్లు మరియు ఎలక్ట్రికల్ డిజైన్ ప్రకారం టైమ్-డిలే ఫంక్షన్‌లు ఉంటాయి. రక్షణ మరియు నియంత్రణ కాన్ఫిగరేషన్ ఒక స్థిర కాంపోనెంట్ కలయిక కంటే ప్రాజెక్ట్ అవసరాలను అనుసరిస్తుంది.

అవుట్గోయింగ్ సర్క్యూట్లు— అవుట్‌గోయింగ్ సర్క్యూట్‌లు వేర్వేరు లోడ్‌లు మరియు పంపిణీ అవసరాల కోసం ఏర్పాటు చేయబడతాయి, సర్క్యూట్ బ్రేకర్‌లు, కాంటాక్టర్‌లు, థర్మల్ రిలేలు మరియు టెర్మినల్ బ్లాక్‌లు ప్రతి ఫీడర్ యొక్క రేట్ చేయబడిన కరెంట్ మరియు నియంత్రణ అవసరాలకు అనుగుణంగా ఎంపిక చేయబడతాయి. లేఅవుట్ క్లియర్ సర్క్యూట్ ఐడెంటిఫికేషన్‌కు మద్దతు ఇస్తుంది, పరికరం నంబర్‌లు మరియు వైరింగ్ లేబుల్‌లు సులభంగా తనిఖీ మరియు నిర్వహణ కోసం ఉంచబడతాయి.

మోటార్ నియంత్రణ— మోటారు అప్లికేషన్ల కోసం, క్యాబినెట్ తగిన స్విచింగ్ మరియు రక్షణ భాగాలతో మోటార్ కంట్రోల్ సర్క్యూట్‌లను ఏకీకృతం చేయగలదు. క్యాబినెట్ ప్యానెల్‌లోని స్టార్ట్/స్టాప్ ఇండికేషన్ లైట్లు మరియు సర్క్యూట్ గుర్తింపు ఆపరేటర్‌లు వ్యక్తిగత మోటార్ సర్క్యూట్‌లను త్వరగా గుర్తించడంలో సహాయపడతాయి.

కంట్రోల్ వైరింగ్

సెకండరీ సర్క్యూట్లు— సెకండరీ కంట్రోల్ సర్క్యూట్‌లు ఆమోదించబడిన ఎలక్ట్రికల్ డ్రాయింగ్‌లకు వైర్ చేయబడతాయి, సౌకర్యవంతమైన కండక్టర్‌లు వ్యవస్థీకృత కట్టలుగా అమర్చబడి ఉంటాయి మరియు కదిలే లేదా యాంత్రికంగా బహిర్గతమయ్యే ప్రదేశాల గుండా వైరింగ్ వెళ్లే చోట తగిన ఇన్సులేషన్ మరియు స్లీవ్‌లు ఉపయోగించబడతాయి. రిఫరెన్స్ క్రాస్-సెక్షన్‌లలో నియంత్రణ మరియు AC వోల్టేజ్ సర్క్యూట్‌ల కోసం 1.5 mm² మరియు AC కరెంట్ సర్క్యూట్‌ల కోసం 2.5 mm², తుది విద్యుత్ రూపకల్పనకు లోబడి ఉంటాయి.

టెర్మినల్ గుర్తింపు— టెర్మినల్ బ్లాక్‌లు జ్వాల-నిరోధక భాగాలను ఉపయోగిస్తాయి మరియు డ్రాయింగ్‌లపై చూపిన సర్క్యూట్ నంబరింగ్ లేదా కండక్టర్ దిశ ప్రకారం కండక్టర్లు గుర్తించబడతాయి. చేతితో వ్రాసిన అంతర్గత లేబుల్‌లు నివారించబడతాయి; స్పష్టమైన దీర్ఘకాలిక నిర్వహణ కోసం సర్క్యూట్ నంబర్లు మరియు పరికరాల గుర్తింపు ముద్రించబడతాయి లేదా హాట్ స్టాంప్ చేయబడతాయి.

మా GGD తక్కువ వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ ప్యానెల్ వివిధ ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా సౌకర్యవంతమైన సర్క్యూట్ కాన్ఫిగరేషన్‌తో పంపిణీ-కేంద్రీకృత నిర్మాణాన్ని మిళితం చేస్తుంది.

ఎలక్ట్రికల్ పనితీరు

ప్రధాన పారామితులు

GGD తక్కువ వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ ప్యానెల్ క్రింది సూచన పారామితుల చుట్టూ రూపొందించబడింది:

తుది విద్యుత్ పారామితులు, క్యాబినెట్ కొలతలు మరియు భాగాల ఎంపిక ఆమోదించబడిన ప్రకారం నిర్ణయించబడతాయి సాంకేతిక డ్రాయింగ్ మరియు ప్రాజెక్ట్ అవసరాలు.

ఉత్పత్తి బాహ్య పరిమాణం

అప్లికేషన్ దృశ్యాలు

పారిశ్రామిక పంపిణీ

కర్మాగారాలు, వర్క్‌షాప్‌లు మరియు మైనింగ్ సౌకర్యాలలో, GGD తక్కువ వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ ప్యానెల్ కేంద్రంగా పనిచేస్తుంది ఉత్పత్తి పరికరాలు, మోటార్లు, లైటింగ్ మరియు సహాయక వ్యవస్థల పంపిణీ స్థానం.

వాణిజ్య భవనాలు

బహుళ అవుట్‌గోయింగ్ సర్క్యూట్‌లకు కేంద్రీకృత రక్షణ, కొలత మరియు నియంత్రణ అవసరమయ్యే వాణిజ్య మరియు ఎత్తైన భవన పంపిణీ నెట్‌వర్క్‌ల కోసం క్యాబినెట్‌ను కాన్ఫిగర్ చేయవచ్చు.

విద్యుత్ సౌకర్యాలు

పవర్ ప్లాంట్లు మరియు సబ్‌స్టేషన్‌లు తక్కువ-వోల్టేజ్ సహాయక విద్యుత్ పంపిణీకి మరియు దిగువకు పరికరాలను ఉపయోగించవచ్చు విద్యుత్ వ్యవస్థలు, ప్రాజెక్ట్ యొక్క సింగిల్-లైన్ రేఖాచిత్రానికి అనుగుణంగా అంతర్గత కాన్ఫిగరేషన్‌తో.

సేవా పరిస్థితులు

ఇండోర్ పర్యావరణం

Usune వద్ద ఉన్న మా పరికరాలు ఇండోర్ ఇన్‌స్టాలేషన్ కోసం రూపొందించబడ్డాయి, సూచన ఆపరేటింగ్ ఉష్ణోగ్రత -10°C నుండి +40°C మరియు 1000మీ ఎత్తు వరకు ఉంటుంది. పరిసర వాతావరణం తీవ్రమైన కంపనం, ప్రభావం మరియు తినివేయు పరిస్థితులు లేకుండా ఉండాలి. ప్రత్యేక పర్యావరణ అవసరాలు వర్తించే చోట, ఉత్పత్తికి ముందు మేము కొనుగోలుదారుతో సాంకేతిక పరిస్థితులను చర్చించవచ్చు.

సంస్థాపన ఖచ్చితత్వం

సంస్థాపన సమయంలో, నిలువు సమతలానికి పరికరాల వంపు 5 ° మించకూడదు. సరైన సంస్థాపన క్యాబినెట్ అమరిక, తలుపు ఆపరేషన్ మరియు విద్యుత్ కనెక్షన్ విశ్వసనీయతను నిర్వహించడానికి సహాయపడుతుంది.

ప్రమాణాలు మరియు ధృవీకరణ

ప్రమాణాలు & నాణ్యత హామీ

Usune వద్ద మా GGD తక్కువ వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ ప్యానెల్ సంబంధిత GB మరియు IEC ప్రమాణాలతో సహా వర్తించే తక్కువ-వోల్టేజ్ స్విచ్ గేర్ అవసరాలకు అనుగుణంగా రూపొందించబడింది మరియు తయారు చేయబడింది. మేము సరఫరా చేసే పరికరాలను తాజా వర్తించే ప్రాజెక్ట్ స్పెసిఫికేషన్‌లు మరియు ఆమోదించబడిన సాంకేతిక డాక్యుమెంటేషన్‌కు రూపొందించవచ్చు. ముఖ్య సూచన ప్రమాణాలలో GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 మరియు ప్రాజెక్ట్ ద్వారా పేర్కొన్న ఇతర వర్తించే విద్యుత్ ప్రమాణాలు ఉన్నాయి.

ISO 9001, ISO 14001 మరియు ISO 45001 సిస్టమ్‌లు ఉసునేలో మా తయారీ మరియు నాణ్యత నిర్వహణ కార్యకలాపాలకు మద్దతు ఇస్తాయి. ఉత్పత్తి కాన్ఫిగరేషన్‌పై ఆధారపడి, ఎలక్ట్రికల్ ఉత్పత్తులను CE ధృవీకరణ మరియు సంబంధిత పరీక్ష డాక్యుమెంటేషన్‌తో కూడా సరఫరా చేయవచ్చు.

ఉత్పత్తి పోలిక

ఎంపిక గైడ్

ప్రాజెక్ట్‌కు బలమైన కేంద్రీకృతం అవసరమైనప్పుడు GGD తక్కువ వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ ప్యానెల్ ప్రత్యేకంగా సరిపోతుంది స్పష్టమైన అంతర్గత నిర్మాణం, రాగి బస్‌బార్ సిస్టమ్ మరియు ఇన్‌కమింగ్ యొక్క సౌకర్యవంతమైన ఎంపికతో పంపిణీ క్యాబినెట్, అవుట్గోయింగ్ మరియు కంట్రోల్ సర్క్యూట్లు.

వ్యక్తిగత ఫంక్షనల్ యూనిట్ల వేగవంతమైన పునఃస్థాపన ప్రాథమిక అవసరం అయిన ప్రాజెక్ట్‌ల కోసం, ఉపసంహరించదగినది కాన్ఫిగరేషన్ మరింత సముచితంగా ఉండవచ్చు. తక్కువ సర్క్యూట్ మార్పులతో సరళమైన పంపిణీ నెట్‌వర్క్‌ల కోసం, స్థిర-రకం మంత్రివర్గం మరింత సరళమైన పరిష్కారాన్ని అందించగలదు.

ఉసునే క్యాబినెట్ నిర్మాణం, సర్క్యూట్ బ్రేకర్లు, బస్‌బార్ అమరిక, నియంత్రణ భాగాలు మరియు అంతర్గత వైరింగ్‌ను ఎంచుకోవచ్చు ప్రాజెక్ట్ యొక్క సింగిల్-లైన్ రేఖాచిత్రం మరియు సాంకేతిక అవసరాల ప్రకారం.

ప్రాజెక్ట్ సూచన

కాస్-స్పేస్ రాకెట్ లాంచ్ ప్రాజెక్ట్

GGD తక్కువ వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ ప్యానెల్ కాస్-స్పేస్ రాకెట్ లాంచ్ ప్రాజెక్ట్ కోసం సూచించబడింది, నిర్మాణాత్మక తక్కువ-వోల్టేజ్ పంపిణీ మరియు విద్యుత్ ఉన్న ప్రాజెక్ట్ వాతావరణంలో దాని అనువర్తనాన్ని ప్రదర్శిస్తుంది పరికరాల విశ్వసనీయత ముఖ్యమైనది.

తరచుగా అడిగే ప్రశ్నలు

రేట్ చేయబడిన వోల్టేజ్ అంటే ఏమిటి?

ప్రామాణిక రిఫరెన్స్ రేట్ వోల్టేజ్ 0.4kV, 50Hz రేట్ ఫ్రీక్వెన్సీతో. తుది పారామితులు ప్రాజెక్ట్‌పై ఆధారపడి ఉంటాయి డిజైన్.

గరిష్ట కరెంట్ ఎంత?

ఎంచుకున్న సర్క్యూట్ బ్రేకర్, బస్‌బార్ మరియు మొత్తం ఎలక్ట్రికల్‌కు లోబడి సరఫరా చేయబడిన కాన్ఫిగరేషన్ 3150Aకి చేరుకుంటుంది డిజైన్.

మంత్రివర్గాన్ని అనుకూలీకరించవచ్చా?

అవును. క్యాబినెట్ కొలతలు, ఎలక్ట్రికల్ భాగాలు, ఇన్‌కమింగ్ మరియు అవుట్‌గోయింగ్ సర్క్యూట్‌లు, కంట్రోల్ ఫంక్షన్‌లు, బస్‌బార్ ఆమోదించబడిన డ్రాయింగ్‌ల ప్రకారం ఏర్పాట్లు మరియు ఇతర వివరాలను అనుకూలీకరించవచ్చు.

ఏ భాగాలు ఉపయోగించవచ్చు?

కాన్ఫిగరేషన్‌లో యూనివర్సల్ సర్క్యూట్ బ్రేకర్లు, మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్లు, మినియేచర్ సర్క్యూట్ బ్రేకర్లు, ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా కాంటాక్టర్లు, థర్మల్ రిలేలు, మీటర్లు మరియు ఇతర భాగాలు.

ఉత్పత్తి ప్రధాన సమయం ఎంత?

సాధారణ ఉత్పత్తి కాలం పరిమాణం మరియు సాంకేతిక ఆకృతీకరణపై ఆధారపడి సుమారు 15-20 రోజులు.

OEM అవసరాలు ఆమోదించబడవచ్చా?

అవును. పేర్కొన్న కాంపోనెంట్ కాన్ఫిగరేషన్‌లు మరియు కస్టమర్‌తో సహా OEM మరియు ప్రాజెక్ట్-ఆధారిత అనుకూలీకరణను Usune అందించగలదు అవసరాలు.

నాణ్యత ఎలా నియంత్రించబడుతుంది?

భాగాలు మరియు అసెంబుల్ క్యాబినెట్‌లు ఉత్పత్తి సమయంలో తనిఖీ చేయబడతాయి, తర్వాత సాధారణ తనిఖీ మరియు పరీక్ష ముందు రవాణా. ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా సంబంధిత పరీక్ష డాక్యుమెంటేషన్ సరఫరా చేయబడుతుంది.
