పారిశ్రామిక శక్తి వ్యవస్థల నిరంతర అభివృద్ధితో, పవర్ ప్లాంట్లు మరియు విద్యుత్ సౌకర్యాలు పరికరాల నిర్వహణ సమయంలో పవర్ ఐసోలేషన్ కోసం సురక్షితమైన మరియు మరింత నమ్మదగిన పరిష్కారాలు అవసరం.హై-వోల్టేజ్ డిస్కనెక్ట్ స్విచ్లువిశ్వసనీయమైన ఐసోలేషన్ అందించడం మరియు నిర్వహణ సామర్థ్యాన్ని మెరుగుపరచడం ద్వారా విద్యుత్ భద్రతను నిర్ధారించడంలో ముఖ్యమైన పాత్ర పోషిస్తుంది.
GN22-6 సిరీస్ ఇండోర్ హై-వోల్టేజ్ డిస్కనెక్ట్ స్విచ్ అనేది మీడియం-వోల్టేజ్ పవర్ సిస్టమ్ల కోసం అభివృద్ధి చేయబడిన కొత్త-తరం హై-వోల్టేజ్ ఎలక్ట్రికల్ పరికరం. అధునాతన మెకానికల్ ట్రాన్స్మిషన్ టెక్నాలజీ, ఆప్టిమైజ్ చేయబడిన కాంటాక్ట్ స్ట్రక్చర్లు మరియు అధిక-శక్తి వాహక భాగాలను ఏకీకృతం చేయడం ద్వారా, GN22-6 సిరీస్ పెద్ద పవర్ ప్లాంట్లు మరియు పారిశ్రామిక విద్యుత్ అనువర్తనాలకు నమ్మకమైన ఐసోలేషన్ పనితీరును అందిస్తుంది.
GN22-6 ఇండోర్ హై-వోల్టేజ్ డిస్కనెక్ట్ స్విచ్ ప్రధానంగా పెద్ద పవర్ ప్లాంట్లు మరియు ఎలక్ట్రికల్ సిస్టమ్లలో పరికరాల తనిఖీ మరియు నిర్వహణ సమయంలో విద్యుత్ సరఫరాలను వేరుచేయడానికి ఉపయోగించబడుతుంది. ఉత్పత్తిని మూడు స్వతంత్ర సింగిల్-పోల్ యూనిట్లుగా లేదా సమీకృత మూడు-పోల్ అసెంబ్లీగా కాన్ఫిగర్ చేయవచ్చు, వివిధ పవర్ సిస్టమ్ అవసరాలకు అనువైన ఇన్స్టాలేషన్ ఎంపికలను అందిస్తుంది.
డిస్కనెక్ట్ చేసే స్విచ్ మరియు దాని మ్యాచింగ్ ఆపరేటింగ్ మెకానిజం GB 1985 (ఆల్టర్నేటింగ్ కరెంట్హై-వోల్టేజ్ డిస్కనెక్ట్ స్విచ్లుమరియు ఎర్తింగ్ స్విచ్లు), విశ్వసనీయ పనితీరు మరియు అధిక-వోల్టేజ్ ఎలక్ట్రికల్ పరికరాల ప్రమాణాలతో అనుకూలతను నిర్ధారించడం.
| అంశం | సాంకేతిక అవసరం |
|---|---|
| ఎత్తు | ≤1000 మీ |
| పరిసర ఉష్ణోగ్రత | -25℃ ~ +40℃ |
| సాపేక్ష ఆర్ద్రత | ≤90% (+25℃ వద్ద) |
| సంస్థాపన పర్యావరణం | తీవ్రమైన తినివేయు వాయువు, ఉప్పు పొగమంచు, దుమ్ము, పేలుడు లేదా ఎరోసివ్ పదార్థాలు లేవు |
| కంపన స్థితి | తరచుగా తీవ్రమైన వైబ్రేషన్ లేదు |
GN22-6 సిరీస్ మూడు-పోల్ కత్తి-బ్లేడ్ నిర్మాణాన్ని స్వీకరించింది. ప్రతి పోల్ యొక్క వాహక భాగాలు పోస్ట్ ఇన్సులేటర్లు లేదా బుషింగ్ ఇన్సులేటర్ల ద్వారా బేస్ ఫ్రేమ్పై స్థిరంగా ఉంటాయి, స్థిరమైన యాంత్రిక మద్దతు మరియు విద్యుత్ ఇన్సులేషన్ పనితీరును నిర్ధారిస్తాయి.
స్విచ్ బ్లేడ్లు మందమైన రాగి పలకల నుండి ఖచ్చితమైన మ్యాచింగ్ టెక్నాలజీతో తయారు చేయబడతాయి, వాహక భాగాల యొక్క ఉపరితల నాణ్యత మరియు విద్యుత్ వాహకతను మెరుగుపరుస్తాయి. ఆప్టిమైజ్ చేయబడిన కాంటాక్ట్ స్ట్రక్చర్ విశ్వసనీయ కనెక్షన్ పనితీరును అందిస్తుంది మరియు ఆపరేషన్ సమయంలో స్వీయ-శుభ్రపరిచే సామర్థ్యాన్ని అందిస్తుంది, కాంటాక్ట్ రెసిస్టెన్స్ను తగ్గించడంలో మరియు సేవా స్థిరత్వాన్ని మెరుగుపరచడంలో సహాయపడుతుంది.

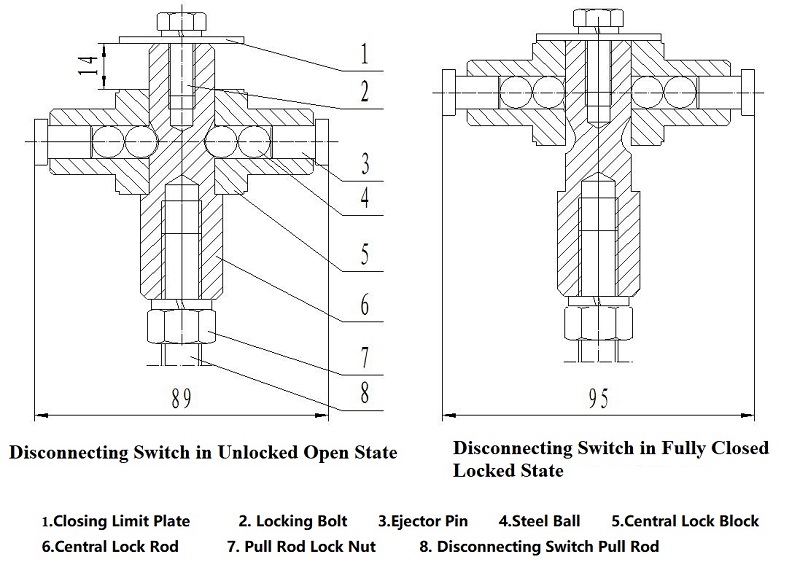

సాంప్రదాయిక డిస్కనెక్ట్ స్విచ్ మెకానిజమ్ల నుండి భిన్నంగా, GN22-6 సిరీస్ హై కాంటాక్ట్ ప్రెజర్ మరియు ఆపరేటింగ్ టార్క్ మధ్య సాధారణ సవాలును పరిష్కరించడానికి ప్రత్యేకంగా రూపొందించిన రెండు-దశల మూసివేత మరియు లాకింగ్ మెకానిజంను అవలంబిస్తుంది.
ప్రధాన షాఫ్ట్ యొక్క మొదటి 80° భ్రమణ సమయంలో, స్విచ్ బ్లేడ్ పూర్తిగా ఓపెన్ స్థానం నుండి ప్రిలిమినరీ క్లోజ్డ్ పొజిషన్కు కదులుతుంది.
కింది 10° భ్రమణ సమయంలో, లాకింగ్ బ్లాక్ మెకానిజం సెంట్రల్ లాకింగ్ రాడ్, స్టీల్ బాల్స్ మరియు ఎజెక్టర్ పిన్లను డ్రైవ్ చేస్తుంది. అయస్కాంత లాక్ ప్లేట్లు లివర్ నిర్మాణం ద్వారా శక్తిని విస్తరింపజేస్తాయి, థ్రస్ట్ను సుమారు 5.5 రెట్లు పెంచుతుంది మరియు స్విచ్ బ్లేడ్పై బలమైన కాంటాక్ట్ ఒత్తిడిని ఉత్పత్తి చేస్తుంది.
ఈ వినూత్న నిర్మాణం అందిస్తుంది:
GN22-6 సిరీస్ వివిధ రేటెడ్ కరెంట్ అవసరాలకు మద్దతు ఇస్తుంది, ఇది అధిక-కరెంట్ పవర్ డిస్ట్రిబ్యూషన్ మరియు మెయింటెనెన్స్ ఐసోలేషన్ అప్లికేషన్లకు అనుకూలంగా ఉంటుంది.
| మోడల్ | రేట్ చేయబడిన వోల్టేజ్ (kV) | గరిష్ట ఆపరేటింగ్ వోల్టేజ్ (kV) | 1-నిమిషం పవర్ ఫ్రీక్వెన్సీ తట్టుకునే వోల్టేజ్ (kV) | రేటింగ్ కరెంట్ (A) | డైనమిక్ స్టెబిలిటీ కరెంట్ (kA) | 3s థర్మల్ స్టెబిలిటీ కరెంట్ (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
గమనికలు: GN22-10 ఫ్లాట్-మౌంటెడ్ రకాన్ని సూచిస్తుంది; సి త్రూ-వాల్ రకాన్ని సూచిస్తుంది; D అనేది ఎర్తింగ్ రకాన్ని సూచిస్తుంది.
GN22-6 డిస్కనెక్ట్ స్విచ్ క్షితిజ సమాంతర, నిలువు మరియు వంపుతిరిగిన ఇన్స్టాలేషన్ పద్ధతులకు మద్దతు ఇస్తుంది, వివిధ విద్యుత్ వ్యవస్థల్లోకి అనువైన ఏకీకరణను అనుమతిస్తుంది.
అనుకూలమైన ఆపరేటింగ్ మెకానిజమ్స్ ఉన్నాయి:
| రేటింగ్ కరెంట్ | గరిష్ట ఆపరేటింగ్ టార్క్ |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
స్థిరమైన పనితీరును నిర్వహించడానికి, కమీషన్ తర్వాత సాధారణ తనిఖీ మరియు నిర్వహణను నిర్వహించాలి. సిఫార్సు చేయబడిన నిర్వహణ విధానాలు:
| భాగం | సిఫార్సు చేయబడిన పదార్థం |
|---|---|
| కదిలే భాగాలు | ZG-1 కందెన గ్రీజు |
| ఉపరితల రక్షణను సంప్రదించండి | SYB1607 ఇండస్ట్రియల్ పెట్రోలేటం |
ఎలక్ట్రికల్ సిస్టమ్లు అధిక సామర్థ్యం మరియు మెరుగైన విశ్వసనీయత వైపు అభివృద్ధి చెందడం కొనసాగిస్తున్నందున, పవర్ సేఫ్టీ మరియు ఎక్విప్మెంట్ మెయింటెనెన్స్ కోసం అధునాతన డిస్కనెక్ట్ స్విచ్ టెక్నాలజీ చాలా ముఖ్యమైనది.
అధిక-కరెంట్ సామర్ధ్యం, ఆప్టిమైజ్ చేయబడిన కాంటాక్ట్ స్ట్రక్చర్లు మరియు నమ్మదగిన మెకానికల్ డిజైన్తో, GN22-6 ఇండోర్ హై-వోల్టేజ్ డిస్కనెక్ట్ స్విచ్ పవర్ ప్లాంట్లు, సబ్స్టేషన్లు మరియు పారిశ్రామిక విద్యుత్ వ్యవస్థలకు నమ్మదగిన ఐసోలేషన్ పరిష్కారాన్ని అందిస్తుంది.
కార్యాచరణ భద్రత మరియు పరికరాల విశ్వసనీయతను మెరుగుపరచడం ద్వారా, GN22-6 సిరీస్ మీడియం-వోల్టేజ్ పవర్ ఇన్ఫ్రాస్ట్రక్చర్ యొక్క ఆధునికీకరణ మరియు స్థిరమైన అభివృద్ధికి మద్దతు ఇస్తుంది.
