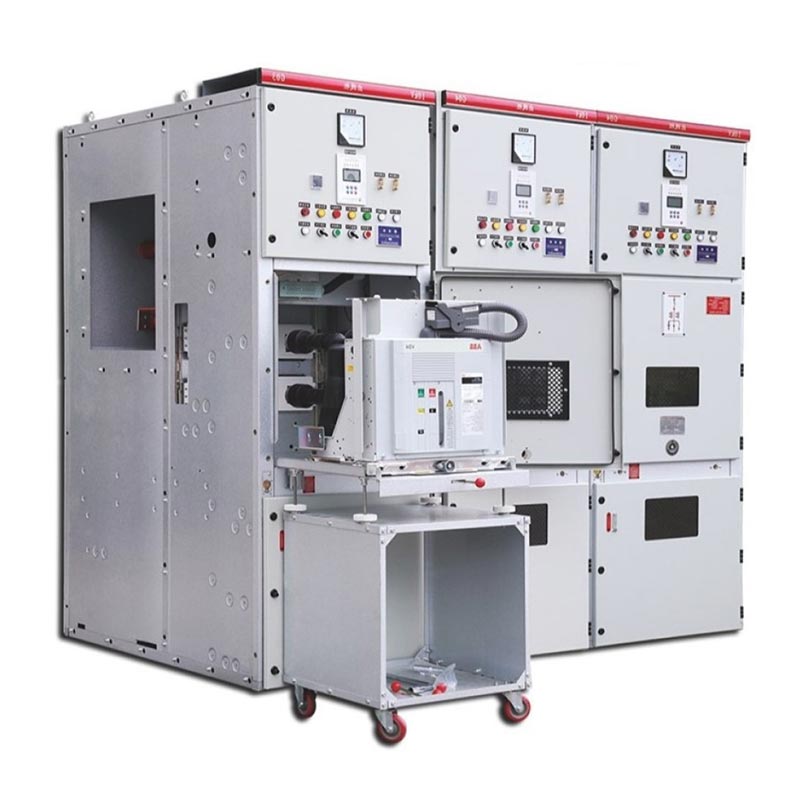

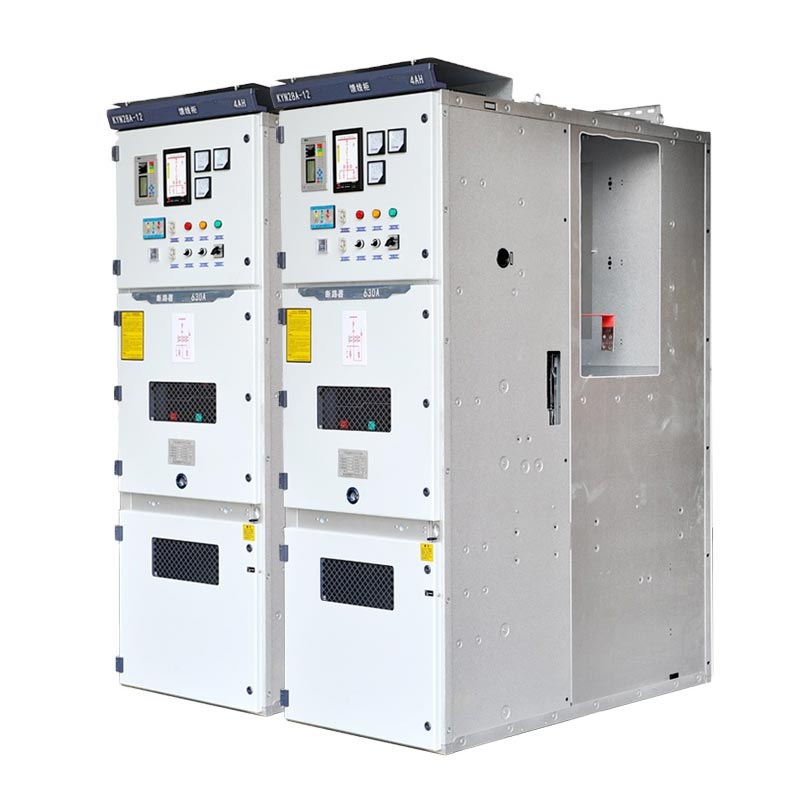

Kyn28 స్విచ్ గేర్ 12kv

Usune Kyn28 స్విచ్‌గేర్ 12kV అనేది ఇండోర్ హై-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ పరికరం, ఇది 3.6kVని కవర్ చేసే రేట్ వోల్టేజ్‌లతో ఉంటుంది, 7.2kV, మరియు 12kV, 50/60Hz త్రీ-ఫేజ్ AC పవర్ సిస్టమ్‌లకు అనుకూలం. ఇది ఆధునిక శక్తిలో ప్రధాన విద్యుత్ పరికరం ప్రసారం మరియు పంపిణీ, పారిశ్రామిక విద్యుత్ పంపిణీ, మరియు వాణిజ్య భవనాల విద్యుత్ సరఫరా క్షేత్రాలు. ఉత్పత్తి సర్క్యూట్ బ్రేకర్లు, బస్‌బార్లు వంటి ఫంక్షనల్ యూనిట్‌లను పూర్తిగా వేరుచేస్తూ, సాయుధ, మెటల్-పరివేష్టిత నిర్మాణాన్ని అవలంబిస్తుంది, కేబుల్స్, మరియు ఇన్స్ట్రుమెంటేషన్ నియంత్రణ. ఈ డిజైన్ ప్రారంభం నుండి ఆర్సింగ్ లోపాల వ్యాప్తిని తొలగిస్తుంది. ఇది కూడా ఉపసంహరించుకోదగిన వాక్యూమ్ సర్క్యూట్ బ్రేకర్ ట్రాలీతో అమర్చబడి, వేగవంతమైన నిర్వహణ మరియు షట్టింగ్ లేకుండా భర్తీ చేయగలదు బస్‌బార్ డౌన్, సురక్షితమైన, స్థిరమైన మరియు సమర్థవంతమైన ఆపరేషన్ కోసం పవర్ సిస్టమ్‌ల యొక్క ప్రధాన అవసరాలను పూర్తిగా తీర్చడం మరియు నిర్వహణ.

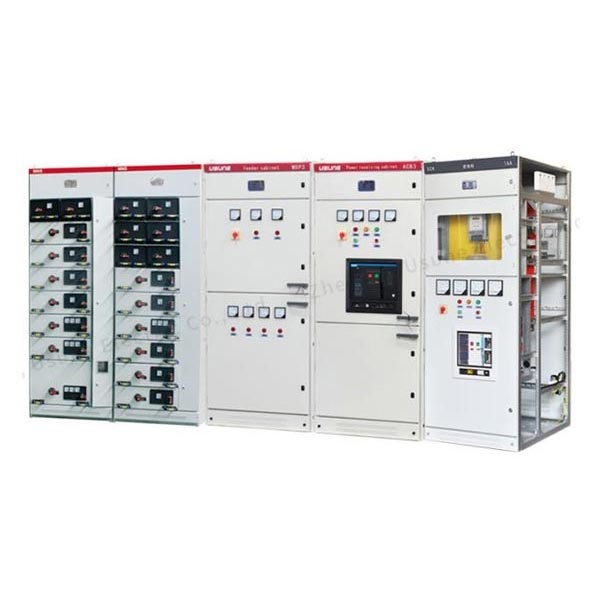

తక్కువ వోల్టేజ్ స్విచ్ గేర్

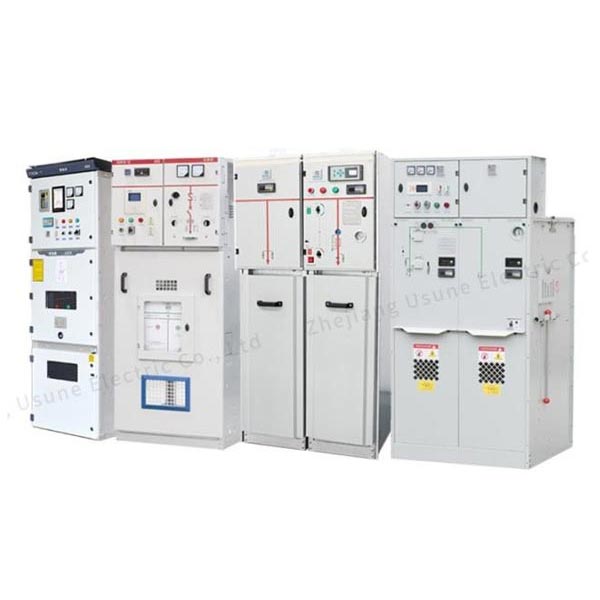

మీడియం వోల్టేజ్ స్విచ్ గేర్

కోర్ సాంకేతిక పారామితులు

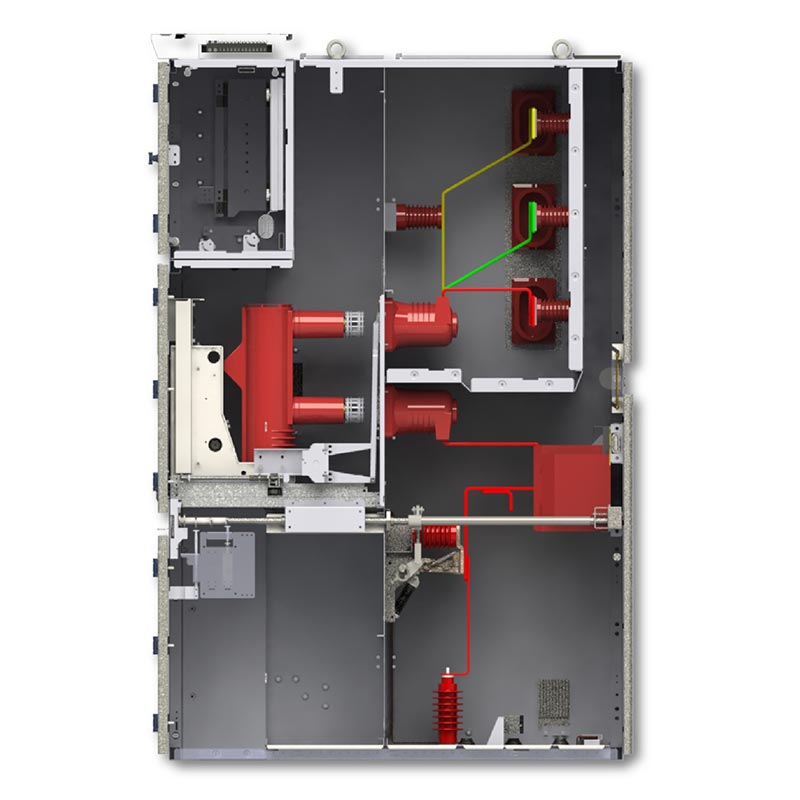

స్వతంత్ర కంపార్ట్మెంట్ నిర్మాణం

Kyn28 స్విచ్‌గేర్ 12kV ఆల్-మెటల్ ఐసోలేషన్‌తో మాడ్యులర్ కంపార్ట్‌మెంట్ డిజైన్‌ను స్వీకరించింది. నాలుగు ఫంక్షనల్ ప్రాంతాలు పూర్తిగా స్వతంత్రంగా ఉంటాయి, తప్పు ప్రచారాన్ని సమర్థవంతంగా నివారిస్తాయి:

1. సర్క్యూట్ బ్రేకర్ కంపార్ట్‌మెంట్: ఖచ్చితమైన మార్గదర్శకత్వంతో కూడిన వాక్యూమ్ సర్క్యూట్ బ్రేకర్ ట్రాలీని ఇన్‌స్టాల్ చేస్తుంది మరియు సురక్షితమైన ట్రాలీ కదలికను నిర్ధారించడానికి ఇంటర్‌లాకింగ్ మెకానిజమ్స్.
2. బస్‌బార్ కంపార్ట్‌మెంట్: అద్భుతమైన ఇన్సులేషన్ పనితీరుతో ప్రధాన మరియు బ్రాంచ్ బస్‌బార్‌ల పరివేష్టిత లేఅవుట్, తప్పించడం ఫేజ్-టు-ఫేజ్/ఫేజ్-టు-గ్రౌండ్ షార్ట్ సర్క్యూట్‌ల ప్రమాదం.
3. కేబుల్ కంపార్ట్‌మెంట్: విశాలమైన స్థలం, బహుళ-సర్క్యూట్ కేబుల్ కనెక్షన్‌లకు అనుకూలం, కేబుల్ వేయడం, వైరింగ్, మరియు పరీక్ష.
4. వాయిద్యం మరియు నియంత్రణ కంపార్ట్‌మెంట్: రక్షణ పరికరాలు, మీటరింగ్ సాధనాలు మరియు నియంత్రణ సర్క్యూట్‌ను అనుసంధానిస్తుంది కేంద్రీకృత పర్యవేక్షణ మరియు ఆపరేషన్ కోసం భాగాలు.
5. ప్రెజర్ రిలీఫ్ పరికరం: పైభాగంలో ప్రత్యేకమైన ప్రెజర్ రిలీఫ్ ఫ్లాప్‌తో అమర్చబడి, ఇది త్వరగా ఆర్క్‌ని విడుదల చేయగలదు అంతర్గత లోపాల విషయంలో ఒత్తిడి, క్యాబినెట్ మరియు సిబ్బంది భద్రతకు భరోసా.

కోర్ ఉత్పత్తి ప్రయోజనాలు

1. తొలగించగల హ్యాండ్‌కార్ట్ డిజైన్

సర్క్యూట్ బ్రేకర్, PT మరియు ఐసోలేటింగ్ హ్యాండ్‌కార్ట్ సిరీస్‌లు పూర్తిగా పరస్పరం మార్చుకోగలవు. నిర్వహణ సమయంలో, కేవలం తొలగించండి లోపభూయిష్ట హ్యాండ్‌కార్ట్ మరియు మొత్తం బస్‌బార్‌ను డిస్‌కనెక్ట్ చేయకుండా త్వరగా శక్తిని పునరుద్ధరించడానికి విడి హ్యాండ్‌కార్ట్‌లో నెట్టడం, విద్యుత్తు అంతరాయం నిర్వహణ సమయాన్ని గణనీయంగా తగ్గిస్తుంది.

2. సమగ్ర "ఫైవ్-ప్రివెన్షన్" మెకానికల్ ఇంటర్‌లాకింగ్:

- సర్క్యూట్ బ్రేకర్ల ప్రమాదవశాత్తు తెరవడం మరియు మూసివేయడం నిరోధిస్తుంది;
- లోడ్‌లో ఉన్న సర్క్యూట్ బ్రేకర్ హ్యాండ్‌కార్ట్‌లో తొలగించడం/నొక్కడం నిరోధిస్తుంది;
- శక్తివంతంగా ఉన్నప్పుడు గ్రౌండింగ్ స్విచ్ ప్రమాదవశాత్తు మూసివేయడాన్ని నిరోధిస్తుంది;
- గ్రౌండింగ్ స్విచ్ మూసివేయబడినప్పుడు ప్రమాదవశాత్తు శక్తిని నిరోధిస్తుంది;
- శక్తితో కూడిన కంపార్ట్‌మెంట్లలోకి ప్రమాదవశాత్తూ ప్రవేశించడాన్ని నిరోధిస్తుంది.

3. ఆప్టిమైజ్ చేయబడిన భద్రత మరియు నిర్వహణ

ఆల్-ఫ్రంట్ ఆపరేషన్ మరియు మెయింటెనెన్స్ డిజైన్ వెనుక నిర్వహణ స్థలం అవసరాన్ని తొలగిస్తుంది, సమర్థవంతంగా ఆదా అవుతుంది పంపిణీ గదిలో నేల స్థలం; క్యాబినెట్‌లో అంతర్నిర్మిత కండెన్సేషన్ హీటర్ ఉంది, అధిక తేమకు అనుగుణంగా ఉంటుంది పరిసరాలు, సంక్షేపణం వల్ల కలిగే ఇన్సులేషన్ లోపాలను నివారించడం.

4. అధిక ఇన్సులేషన్ మరియు ఫాల్ట్ రెసిస్టెన్స్

Kyn28 స్విచ్‌గేర్ 12kV అధిక-నాణ్యత ఇన్సులేషన్ పదార్థాలను మరియు శాస్త్రీయంగా అంతరాల ఇన్సులేషన్‌ను ఉపయోగిస్తుంది అధిక ఇన్సులేషన్ స్థాయి. ఇది షార్ట్ సర్క్యూట్‌లు, ఓవర్‌వోల్టేజీలు మరియు ఇతర విద్యుత్ లోపాలను సమర్థవంతంగా నిరోధిస్తుంది. కలిపి దాని మెటల్ కవచ నిర్మాణంతో, ఇది బలమైన ఆర్క్ నియంత్రణ సామర్థ్యాలను కలిగి ఉంది.

ప్రధాన అప్లికేషన్ రకాలు

1. ఇన్‌కమింగ్ లైన్ క్యాబినెట్: అప్‌స్ట్రీమ్ మూలాల నుండి శక్తిని అందుకుంటుంది, పవర్ రిసెప్షన్ మరియు మొత్తం రక్షణను అందిస్తుంది.
2. అవుట్‌గోయింగ్ లైన్ క్యాబినెట్: లోడ్‌లు, మోటార్లు మరియు ఇతర టెర్మినల్ సర్క్యూట్‌లకు శక్తిని పంపిణీ చేస్తుంది, రక్షణను అందిస్తుంది.
3. PT మరియు వోల్టేజ్ మెజర్‌మెంట్ క్యాబినెట్: సిస్టమ్ వోల్టేజీని పర్యవేక్షిస్తుంది మరియు ఓవర్‌వోల్టేజ్ రక్షణను అందిస్తుంది.
4. మీటరింగ్ క్యాబినెట్: ఖచ్చితమైన శక్తి వినియోగ గణాంకాల కోసం ఎనర్జీ మీటరింగ్ సాధనాలను అనుసంధానిస్తుంది.
5. బస్‌బార్ సెక్షన్ క్యాబినెట్: సెగ్మెంటెడ్ ఆపరేషన్, ఐసోలేషన్ మరియు బస్‌బార్ విభాగాల రక్షణను ప్రారంభిస్తుంది.
6. ఐసోలేషన్ క్యాబినెట్: ఎలక్ట్రికల్ ఐసోలేషన్‌ను అందిస్తుంది, సురక్షితమైన నిర్వహణను అందిస్తుంది.

రియల్-వరల్డ్ అప్లికేషన్ కేస్

కేస్ 1: తూర్పు చైనాలో ఒక పెద్ద డేటా సెంటర్ కోసం 10kV పవర్ డిస్ట్రిబ్యూషన్ ప్రాజెక్ట్

ప్రాజెక్ట్ అవసరాలు: డేటా సెంటర్‌కు 99.99% విద్యుత్ లభ్యత మరియు జీరో-ఫాల్ట్, అత్యంత స్థిరత్వం అవసరం మీడియం-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్ సర్వర్లు మరియు వంటి కోర్ లోడ్‌లకు నిరంతరాయంగా విద్యుత్ సరఫరాను నిర్ధారించడానికి శీతలీకరణ పరికరాలు.

పరిష్కారం: Usune Kyn28 Switchgear 12kV యూనిట్లను ఉపయోగించి పూర్తి విద్యుత్ పంపిణీ వ్యవస్థ నిర్మించబడింది, వీటిలో ఇన్‌కమింగ్ క్యాబినెట్‌లు, మీటరింగ్ క్యాబినెట్‌లు, PT క్యాబినెట్‌లు మరియు 12 అవుట్‌గోయింగ్ క్యాబినెట్‌లు. ఇది 40kA షార్ట్-సర్క్యూట్‌తో అమర్చబడి ఉంటుంది బ్రేకింగ్ కెపాసిటీ వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు మరియు ఇంటెలిజెంట్ ఇంటిగ్రేటెడ్ ప్రొటెక్షన్ డివైజ్‌లు వేగవంతమైన తప్పును సాధించడానికి ఐసోలేషన్ మరియు ఖచ్చితమైన తప్పు స్థానం.

కార్యాచరణ ఫలితాలు: 2023లో ప్రారంభించబడినప్పటి నుండి, సిస్టమ్ ఎటువంటి లోపాలు లేకుండా 100%తో పనిచేస్తుంది రక్షణ చర్యలలో ఖచ్చితత్వం రేటు. వార్షిక విద్యుత్తు అంతరాయం సమయం 5 నిమిషాల కంటే తక్కువ, పూర్తిగా గరిష్ట స్థాయికి చేరుకుంటుంది డేటా సెంటర్ యొక్క విశ్వసనీయత విద్యుత్ సరఫరా అవసరాలు మరియు పదుల ఆర్థిక నష్టాలను సమర్థవంతంగా నివారించడం విద్యుత్ వైఫల్యాల కారణంగా మిలియన్ల డాలర్లు.

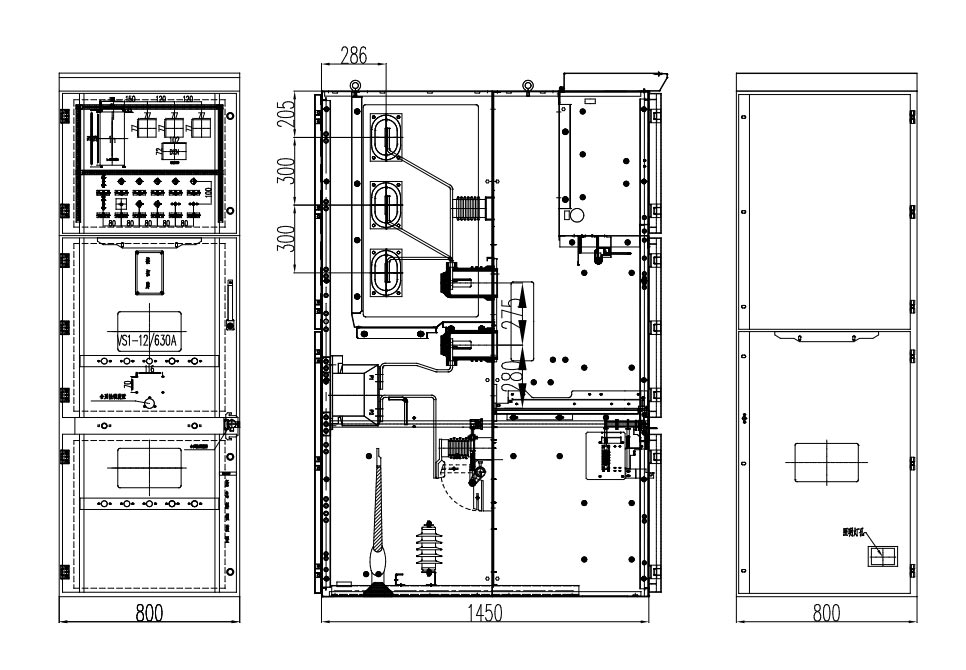

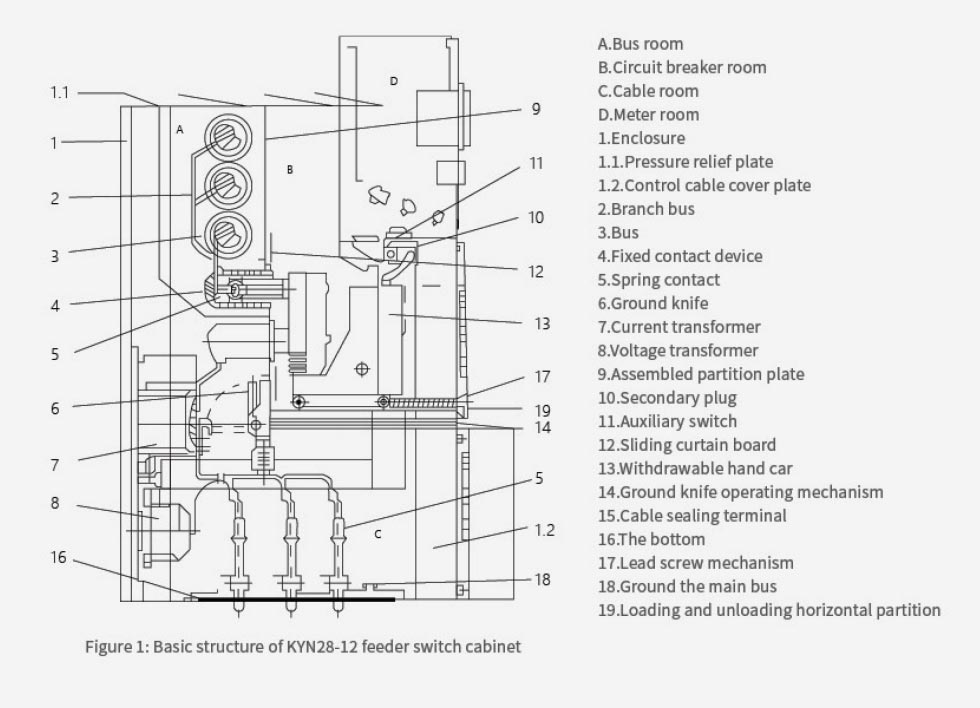

ఉత్పత్తి బాహ్య పరిమాణం

ప్రాజెక్ట్ సూచన

కాస్-స్పేస్ రాకెట్ లాంచ్ ప్రాజెక్ట్

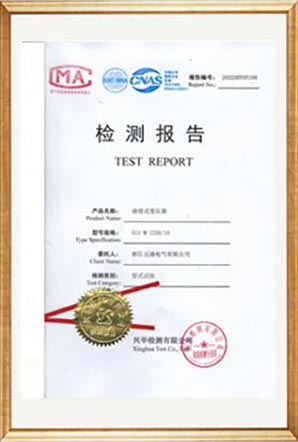

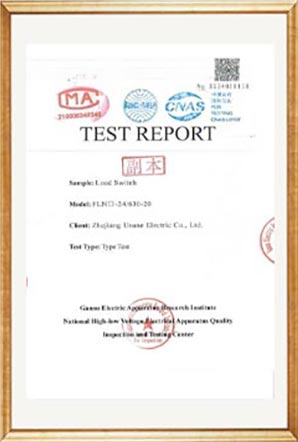

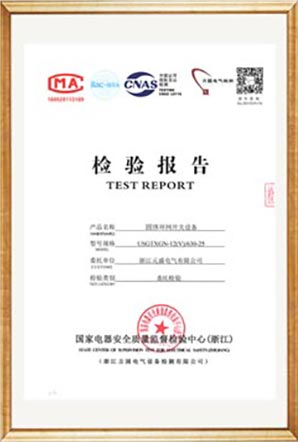

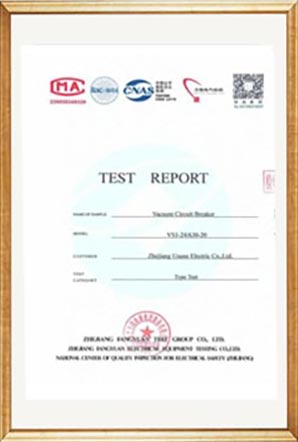

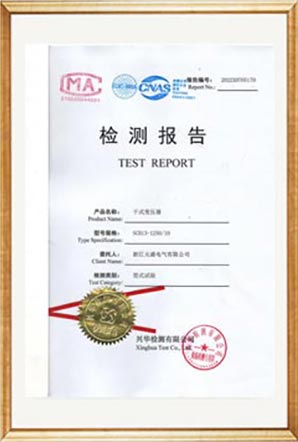

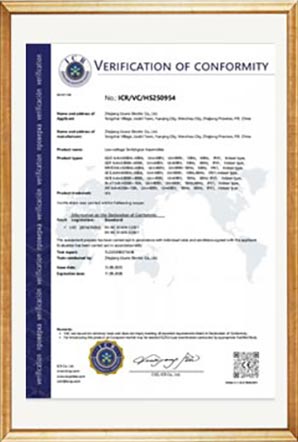

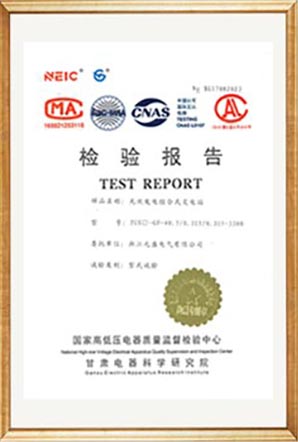

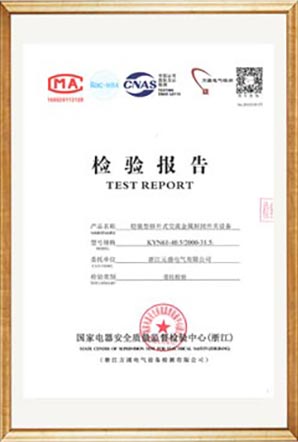

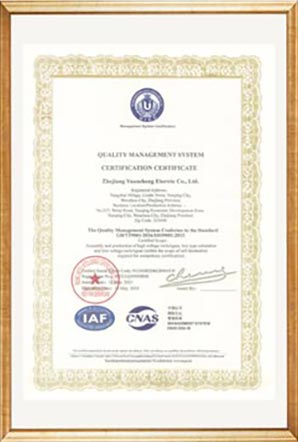

పరీక్ష నివేదిక

తరచుగా అడిగే ప్రశ్నలు

Q1: Kyn28 స్విచ్‌గేర్ 12kV సిస్టమ్ యొక్క "ఫైవ్ ప్రూఫ్" ఇంటర్‌లాకింగ్ యాంత్రికంగా బలవంతంగా ఇంటర్‌లాకింగ్ మెకానిజం, మరియు అది డియాక్టివేట్ చేయబడుతుందా?

Usune KYN28 స్విచ్ గేర్ యొక్క "ఫైవ్ ప్రూఫ్" ఇంటర్‌లాకింగ్ సిస్టమ్ పూర్తిగా యాంత్రిక, బలవంతంగా ఇంటర్‌లాకింగ్ డిజైన్‌ను ఉపయోగిస్తుంది విద్యుత్ సహాయక అన్‌లాకింగ్ సర్క్యూట్ లేకుండా, నిర్మాణాత్మకంగా తప్పుగా పనిచేసే అవకాశాన్ని తొలగిస్తుంది. మాత్రమే వృత్తిపరమైన నిర్వహణ సిబ్బంది సురక్షితమైన శక్తి పరిస్థితులలో ప్రత్యేక సాధనాలను ఉపయోగించి తాత్కాలికంగా అన్‌లాక్ చేయవచ్చు వైఫల్యం మరియు గ్రౌండింగ్; సాధారణ ఆపరేషన్ సమయంలో ఇది అన్‌లాక్ చేయబడదు. ఇది పూర్తిగా IEC మరియు దేశీయ శక్తికి అనుగుణంగా ఉంటుంది భద్రతా ప్రమాణాలు, ఆపరేటర్లు మరియు పరికరాల భద్రతను పెంచడం.

Q2: ఉత్పత్తి సాధారణంగా అధిక తేమ మరియు ఎత్తైన పరిసరాలలో పనిచేయగలదా మరియు ప్రత్యేక చికిత్సలు ఏమిటి అవసరమా?

ఉత్పత్తి యొక్క ప్రామాణిక తేమ సహనం ≤95% రోజువారీ సగటు మరియు ≤90% నెలవారీ సగటు. అంతర్నిర్మిత కండెన్సర్ హీటర్ స్వయంచాలకంగా తేమను తగ్గిస్తుంది, అధిక తేమతో కూడిన వాతావరణాలను సులభంగా నిర్వహిస్తుంది. ఎత్తు > 1000మీ ఉన్న దృశ్యాల కోసం, అది కావచ్చు విద్యుత్ పరిశ్రమ ప్రమాణాల ప్రకారం డీరేటింగ్‌తో ఉపయోగించబడుతుంది (ప్రతి 1000మీ పెరుగుదలకు దాదాపు 10% తగ్గింపు ఎత్తు). క్రీపేజ్ దూరాన్ని పెంచడానికి మరియు కలిసేందుకు అనుకూల-రూపకల్పన చేసిన రీన్‌ఫోర్స్డ్ ఇన్సులేషన్ వెర్షన్‌లు కూడా అందుబాటులో ఉన్నాయి అధిక ఎత్తులో భద్రతా ఆపరేషన్ అవసరాలు.
