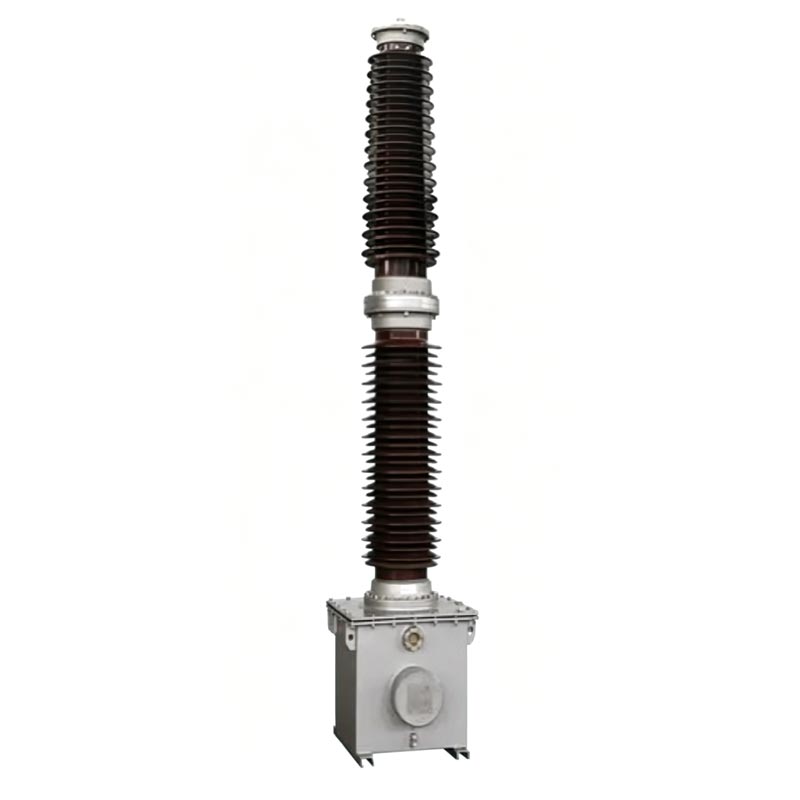

అవుట్డోర్ వోల్టేజ్ ట్రాన్స్ఫార్మర్

Usune TYD సిరీస్ అవుట్‌డోర్ వోల్టేజ్ ట్రాన్స్‌ఫార్మర్ 35kV నుండి 220kV వరకు అన్ని వోల్టేజ్ స్థాయిలను కవర్ చేస్తుంది, ఇది అధిక-వోల్టేజీని మారుస్తుంది. శక్తి మీటరింగ్, వోల్టేజ్ కొలత, అవసరాలను తీర్చడానికి 100/√3 V లేదా 100 V ప్రామాణిక తక్కువ-వోల్టేజ్ సిగ్నల్‌లకు సిస్టమ్‌లు రిలే రక్షణ, మరియు గ్రిడ్ సమకాలీకరణ ధృవీకరణ. సాంప్రదాయ విద్యుదయస్కాంత వోల్టేజ్ ట్రాన్స్‌ఫార్మర్‌లతో పోలిస్తే, ఈ ఉత్పత్తి పవర్ లైన్ క్యారియర్ కమ్యూనికేషన్ కప్లింగ్‌ను కూడా కలిగి ఉంది, ఫెర్రోరోసోనెన్స్ సమస్యలను నివారిస్తుంది. దాని మొత్తం నిర్మాణం నమ్మదగినది, అధిక-వోల్టేజ్ పవర్ గ్రిడ్‌ల యొక్క దీర్ఘకాలిక సురక్షితమైన మరియు స్థిరమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది, ఇది ఒక ప్రధానమైనది స్మార్ట్ గ్రిడ్ నిర్మాణం కోసం సహాయక పరికరం.

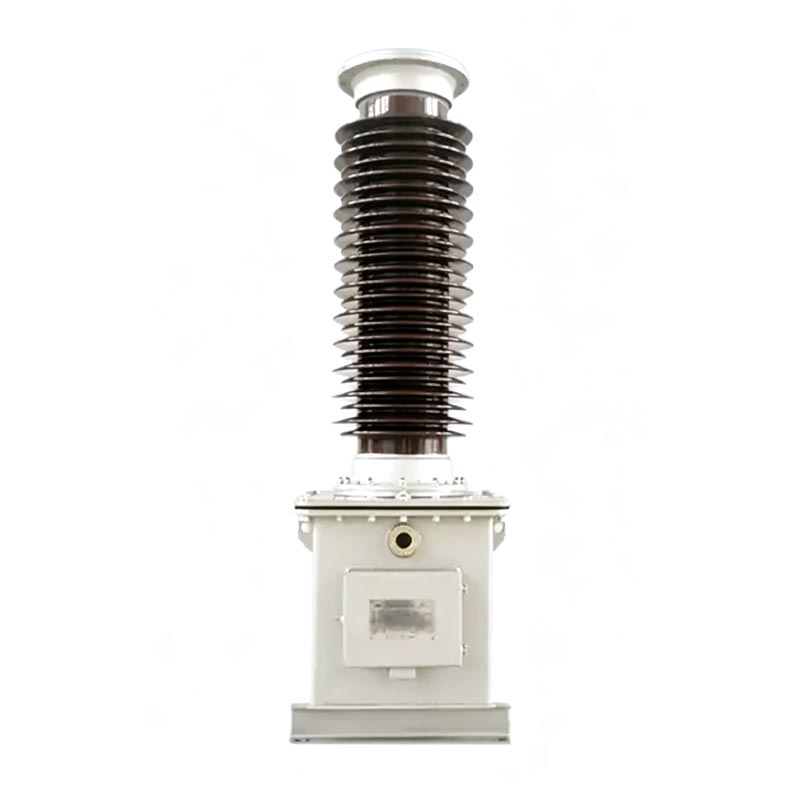

కెపాసిటర్ వోల్టేజ్ ట్రాన్స్ఫార్మర్

TYD-35 (66, 110/220)kV-0.01 (0.02)

సాధారణ సూచనలు

ఉత్పత్తి నమూనా వివరణ

TYD సిరీస్ మోడల్ కోడ్‌లు ఉత్పత్తి పారామితులు మరియు వర్తించే దృశ్యాలను స్పష్టంగా నిర్వచించాయి, ఇంజనీరింగ్‌ను సులభతరం చేస్తాయి ఎంపిక మరియు ఆన్-సైట్ సంస్థాపన. కోడింగ్ నియమాలు క్రింది విధంగా ఉన్నాయి:

1. మోడల్ నిర్మాణం: TYD ① – ② ③

- TYD: కెపాసిటివ్ వోల్టేజ్ ట్రాన్స్‌ఫార్మర్ కోసం కోడ్
- ①: సిస్టమ్ యొక్క రేట్ ఫేజ్ వోల్టేజ్ (యూనిట్: kV)
- ②: వోల్టేజ్ డివైడర్ యొక్క రేట్ కెపాసిటెన్స్ (యూనిట్: μF, ఐచ్ఛికం 0.01μF, 0.02μF)
- ③: ఫంక్షనల్ ఫీచర్ ప్రత్యయం కోడ్

2. ప్రత్యయం కోడ్ వివరణ:

- H: కాలుష్య నిరోధక రకం, అధికంగా కలుషిత ప్రాంతాలకు అనుకూలం
- G: హై-ఎత్తు రకం, 2000మీ ఎత్తు కంటే ఎక్కువ ఉన్న ప్రాంతాలకు అనుకూలం
- ఎఫ్: న్యూట్రల్ పాయింట్ నాన్ ఎఫెక్టివ్‌గా గ్రౌండెడ్ సిస్టమ్‌లకు అనుకూలం

3.విలక్షణ నమూనా ఉదాహరణ

TYD110/√3-0.02FH, 110kV వోల్టేజ్ స్థాయిని సూచిస్తుంది, వోల్టేజ్ డివైడర్ రేట్ చేయబడిన కెపాసిటెన్స్ 0.02μF, దీనికి తగినది న్యూట్రల్ పాయింట్ నాన్-ఎఫెక్టివ్లీ గ్రౌండెడ్ సిస్టమ్స్ మరియు క్లాస్ D కాలుష్య వాతావరణాలు, కెపాసిటివ్ వోల్టేజ్ ట్రాన్స్‌ఫార్మర్.

కోర్ విధులు

1.ఖచ్చితమైన మీటరింగ్ మరియు వోల్టేజ్ కొలత

పవర్ గ్రిడ్ యొక్క ఖచ్చితమైన పరిష్కారాన్ని నిర్ధారిస్తూ, హై-ప్రెసిషన్ వోల్టేజ్ అక్విజిషన్ మరియు ఎనర్జీ మీటరింగ్‌ని ప్రారంభిస్తుంది వినియోగం డేటా.

2.పవర్ గ్రిడ్ ప్రొటెక్షన్ మరియు ఆటోమేటిక్ కంట్రోల్

రిలే రక్షణ, పవర్ గ్రిడ్ ఆటోమేటిక్ కంట్రోల్ మరియు సింక్రొనైజేషన్ కోసం స్థిరమైన వోల్టేజ్ సిగ్నల్‌లను అందిస్తుంది ధృవీకరణ, సిస్టమ్ లోపాలకు వేగవంతమైన ప్రతిస్పందనను ఎనేబుల్ చేస్తుంది.

3.పవర్ లైన్ కమ్యూనికేషన్ కప్లింగ్

పవర్ లైన్ క్యారియర్ కమ్యూనికేషన్ కోసం కప్లింగ్ కెపాసిటర్‌గా పనిచేస్తుంది, లేకుండా పవర్ లైన్ సిగ్నల్ ట్రాన్స్‌మిషన్‌ను సాధిస్తుంది అదనపు వైరింగ్.

అమలు ప్రమాణాలు

అవుట్‌డోర్ వోల్టేజ్ ట్రాన్స్‌ఫార్మర్ యొక్క మొత్తం ఉత్పత్తి మరియు పరీక్ష ప్రక్రియ జాతీయతకు ఖచ్చితంగా కట్టుబడి ఉంటుంది అధీకృత ప్రమాణాలు, ఇంజనీరింగ్ అంగీకార నిర్దేశాలకు పూర్తిగా అనుగుణంగా ఉంటాయి:
- GB/T20840.1-2010 "ఇన్‌స్ట్రుమెంట్ ట్రాన్స్‌ఫార్మర్లు - పార్ట్ 1: సాధారణ సాంకేతిక అవసరాలు"
- GB/T20840.5-2013 "ఇన్‌స్ట్రుమెంట్ ట్రాన్స్‌ఫార్మర్లు - పార్ట్ 5: కెపాసిటివ్ వోల్టేజ్ కోసం సప్లిమెంటరీ టెక్నికల్ అవసరాలు ట్రాన్స్ఫార్మర్లు"
- GB/T19749-2005 "కపుల్డ్ కెపాసిటర్లు మరియు కెపాసిటివ్ వోల్టేజ్ డివైడర్లు"

వర్తించే పర్యావరణ పరిస్థితులు

అవుట్‌డోర్ వోల్టేజ్ ట్రాన్స్‌ఫార్మర్ అద్భుతమైన పర్యావరణ అనుకూలతను కలిగి ఉంది మరియు కాంప్లెక్స్‌లో స్థిరంగా పనిచేయగలదు బహిరంగ పరిస్థితులు. ప్రామాణిక వర్తించే పారామితులు క్రింది విధంగా ఉన్నాయి:
- ఇన్‌స్టాలేషన్ దృశ్యాలు: ఇండోర్ మరియు అవుట్‌డోర్ వినియోగానికి అనుకూలం
- పరిసర ఉష్ణోగ్రత: -40℃～+45℃ (ప్రత్యేక పరిస్థితులను అనుకూలీకరించవచ్చు మరియు చర్చలు చేయవచ్చు)
- గరిష్ట గాలి వేగం: ≤150km/h
- రేట్ చేయబడిన ఎత్తు: ≤2000m (G-రకం అధిక-ఎత్తు వెర్షన్ అధిక ఎత్తులకు అనుగుణంగా ఉంటుంది)
- ఐసింగ్ మందం: ≤10mm
- కాలుష్య నిరోధక రేటింగ్: ప్రామాణిక తరగతి D (క్రీపేజ్ దూరం ≥ 43.3mm/kV), ఐచ్ఛిక తరగతి E (క్రీపేజ్ దూరం ≥ 53.7mm/kV)

ఉత్పత్తి నిర్మాణ ప్రయోజనాలు

Usune TYD సిరీస్ CVT ఒక మాడ్యులర్ ఇంటిగ్రేటెడ్ స్ట్రక్చర్‌ను స్వీకరించింది, ఇందులో రెండు ప్రధాన భాగాలు ఉంటాయి: కెపాసిటివ్ వోల్టేజ్ డివైడర్ మరియు విద్యుదయస్కాంత పరికరం. నిర్మాణం దృఢమైనది మరియు మన్నికైనది:

1.హై-స్ట్రెంత్ కెపాసిటివ్ వోల్టేజ్ డివైడర్

అధిక-నాణ్యత థిన్-ఫిల్మ్ మరియు కెపాసిటర్ పేపర్ కాంపోజిట్ డైఎలెక్ట్రిక్‌ని ఉపయోగిస్తుంది. బహుళ కెపాసిటర్ మూలకాలు పింగాణీ బుషింగ్ లోపల సిరీస్‌లో అనుసంధానించబడి, అధిక-నాణ్యత నిరోధక నూనెతో వాక్యూమ్-ఇంప్రెగ్నేట్ చేయబడింది. పూర్తిగా మూసివున్న నిర్మాణం చమురును తొలగిస్తూ, అంతర్గత వోల్టేజ్ స్థిరత్వాన్ని నిర్వహించడానికి చమురు పరిహార పరికరంతో అమర్చబడి ఉంటుంది లీకేజీ మరియు తేమ సమస్యలు. బోల్ట్ అసెంబ్లీ నిర్మాణం సౌకర్యవంతమైన సంస్థాపన మరియు సురక్షిత కనెక్షన్‌ను నిర్ధారిస్తుంది.

2.ఇంటిగ్రేటెడ్ విద్యుదయస్కాంత పరికరం

అంతర్నిర్మిత ఇంటర్మీడియట్ ట్రాన్స్‌ఫార్మర్, కాంపెన్సేటింగ్ రియాక్టర్ మరియు ఫాస్ట్-శాచురేటింగ్ రియాక్టర్ డంపర్, అన్నీ సీలు చేయబడ్డాయి చమురుతో నిండిన స్టీల్ ట్యాంక్ లోపల. ఫ్యాక్టరీ నుండి బయలుదేరే ముందు ఇది తక్కువ-వోల్టేజ్ డివైడర్‌తో ముందే సమీకరించబడింది, ఇన్సులేటింగ్ ఆయిల్ సిస్టమ్ యొక్క పూర్తి ఐసోలేషన్‌ను నిర్ధారించడం మరియు పరస్పర జోక్యాన్ని తొలగించడం.

3.సేఫ్టీ ప్రొటెక్షన్ డిజైన్

స్పష్టమైన గుర్తులతో అంకితమైన డంపింగ్, గ్రౌండింగ్ మరియు క్యారియర్ వేవ్ టెర్మినల్స్‌తో అమర్చబడి ఉంటుంది. బహుళ రక్షణ నిర్మాణాలు అధిక-వోల్టేజ్ లీకేజీ మరియు ద్వితీయ పరికరాలకు నష్టం వంటి భద్రతా ప్రమాదాలను సమర్థవంతంగా నివారిస్తాయి.

ఇంజనీరింగ్ అప్లికేషన్ కాస్

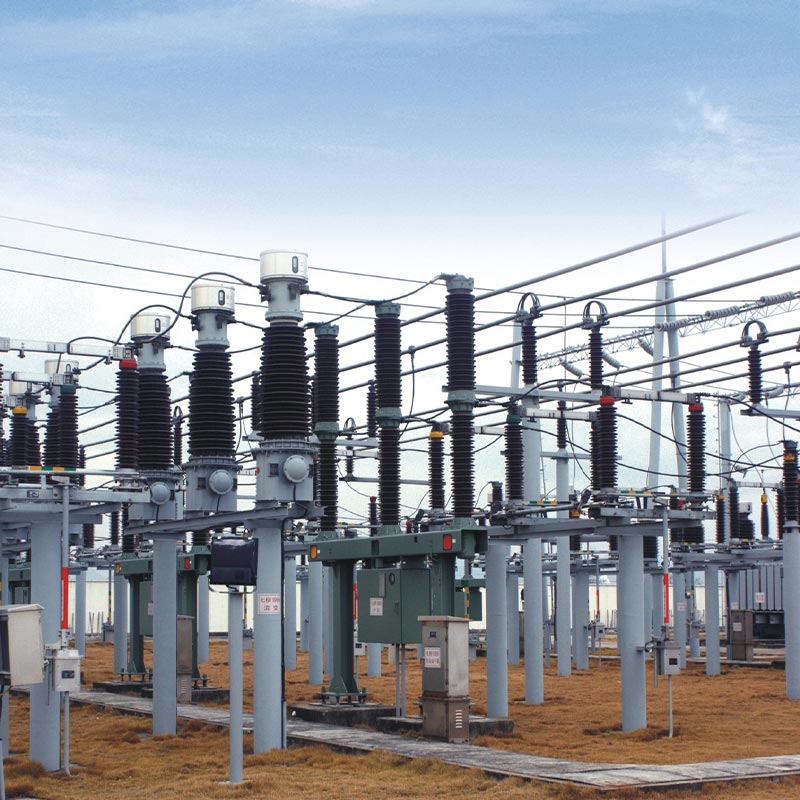

అధిక-వోల్టేజ్ CVT పరికరాల యొక్క అధిక-నాణ్యత సరఫరాదారుగా, ఉసునే యొక్క TYD సిరీస్ వోల్టేజ్ ట్రాన్స్‌ఫార్మర్లు జౌషాన్, జెజియాంగ్ ప్రావిన్స్‌లో 110kV అర్బన్ పవర్ గ్రిడ్ పునరుద్ధరణలో కీలకమైన ప్రాజెక్ట్‌కి విజయవంతంగా దరఖాస్తు చేయబడింది. ది ప్రాజెక్ట్ క్లాసిక్ మోడల్ TYD110/√3-0.02FHని ఎంపిక చేసింది, ఇది స్థానిక సంక్లిష్ట ఆపరేటింగ్ పరిస్థితులకు అనుకూలంగా ఉంటుంది భారీ కాలుష్యంతో కూడిన తీర ప్రాంతం మరియు ప్రభావవంతంగా లేని తటస్థ స్థానం.
ఈ సబ్‌స్టేషన్‌లోని అసలు పరికరాలు అస్థిర వోల్టేజ్ కొలత మరియు బలహీనమైన వ్యతిరేక జోక్యానికి గురయ్యాయి సామర్థ్యాలు. CVTలను Usune TYD సిరీస్ CVTలతో భర్తీ చేసిన తర్వాత, పరికరాలు మరింత స్థిరంగా పనిచేస్తాయి 3 సంవత్సరాల కంటే, అధిక వంటి కఠినమైన వాతావరణంలో కూడా ఖచ్చితమైన మీటరింగ్ మరియు స్థిరమైన సిగ్నల్ అవుట్‌పుట్‌ను నిర్వహించడం తేమ, ఉప్పు స్ప్రే మరియు బలమైన గాలులు. ఇది సబ్‌స్టేషన్ రిలే రక్షణ మరియు క్యారియర్‌కు నమ్మకమైన మద్దతును అందిస్తుంది కమ్యూనికేషన్, ప్రాంతీయ పవర్ గ్రిడ్ ఆపరేషన్ యొక్క విశ్వసనీయతను సమర్థవంతంగా మెరుగుపరచడం, పరికరాలను తగ్గించడం వైఫల్యం రేట్లు, మరియు ఉత్పత్తి యొక్క అద్భుతమైన వాతావరణ నిరోధకత మరియు కాలుష్య నిరోధక పనితీరును పూర్తిగా ధృవీకరించడం.

ఆపరేషన్ మరియు నిర్వహణ లక్షణాలు

1. కోర్ ఆపరేటింగ్ పారామితులు

- దీర్ఘకాలిక ఆపరేషన్: 1.2 రెట్లు రేట్ చేయబడిన వోల్టేజ్ (1.2Un)
- స్వల్పకాలిక ఓవర్‌లోడ్: 1.5Un వోల్టేజ్ వద్ద 30 సెకన్లపాటు పనిచేయగలదు
- F-రకం అంకితం: 1.9Un వోల్టేజ్ వద్ద 8 గంటల పాటు నిరంతరం పని చేయవచ్చు

2. రోజువారీ నిర్వహణ అవసరాలు

- ఇన్సులేటింగ్ ఆయిల్ లీకేజీని నివారించడానికి పరికరాల సీలింగ్ స్థితిని క్రమం తప్పకుండా తనిఖీ చేయండి;
- డంపింగ్ టెర్మినల్స్ d1 మరియు d2 యొక్క విశ్వసనీయ కనెక్షన్‌ను నిర్ధారించుకోండి; ఓపెన్-సర్క్యూట్ ఆపరేషన్ ఖచ్చితంగా నిషేధించబడింది;
- క్యారియర్ పరికరాలకు కనెక్ట్ కానప్పుడు, N మరియు X టెర్మినల్స్ విశ్వసనీయంగా షార్ట్ సర్క్యూట్ చేయబడాలి;
- సీలింగ్ బోల్ట్‌లు మరియు ఆయిల్ ఫిల్లింగ్ హోల్ సీలింగ్ నిర్మాణాలను అనధికారికంగా వేరుచేయడం నిషేధించబడింది;
- చమురు వల్ల కలిగే భద్రతా ప్రమాదాలను నివారించడానికి సాధారణ చమురు నమూనా మరియు విద్యుదయస్కాంత యూనిట్ యొక్క పరీక్ష అవసరం లేదు స్థాయి పడిపోతుంది.

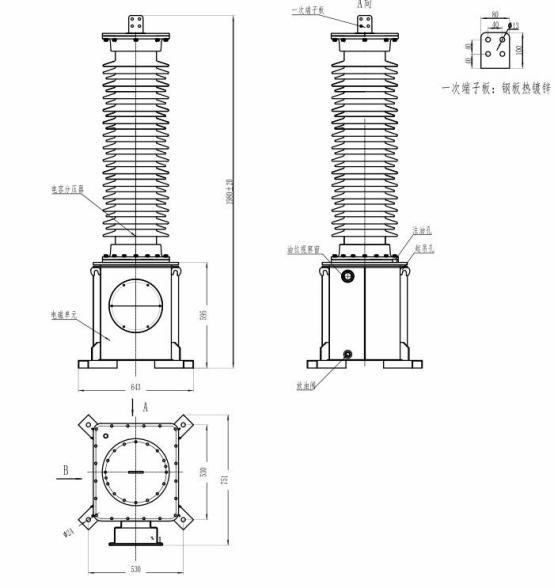

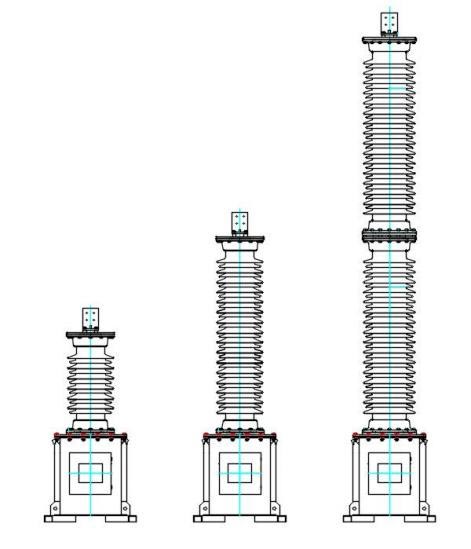

ఉత్పత్తి కొలతలు.

ప్రాజెక్ట్ సూచన

కాస్-స్పేస్ రాకెట్ లాంచ్ ప్రాజెక్ట్

పరీక్ష నివేదిక

తరచుగా అడిగే ప్రశ్నలు

Q1: Usune TYD సిరీస్ CVTని ప్రారంభించే ముందు ఏ కోర్ పరీక్షలు పూర్తి చేయాలి?

DL/T596-1996 ప్రమాణం ప్రకారం మూడు ప్రధాన పరీక్షలు తప్పనిసరిగా పూర్తి చేయాలి: మొదటిది, కెపాసిటెన్స్ మరియు డైఎలెక్ట్రిక్ కెపాసిటర్ డివైడర్ యొక్క నష్టం తప్పనిసరిగా పరీక్షించబడాలి, కెపాసిటెన్స్ విలువ నేమ్‌ప్లేట్ నుండి ≤2% మరియు విద్యుద్వాహక నష్టం టాంజెంట్ ≤0.002. రెండవది, విద్యుదయస్కాంత యూనిట్ యొక్క ఇన్సులేషన్ నిరోధకత aని ఉపయోగించి పరీక్షించబడాలి 2500V megohmmeter, భూమి ≥500MΩ కు ప్రతి టెర్మినల్ యొక్క ఇన్సులేషన్ నిరోధకతతో. మూడవది, ఖచ్చితత్వం అమరిక విచ్చలవిడి కెపాసిటెన్స్ జోక్యాన్ని తగ్గించడానికి మరియు నిర్ధారించడానికి పరీక్షకు అధిక-వోల్టేజ్ లీడ్‌ల కోణాన్ని పెంచడం అవసరం కొలత ఖచ్చితత్వం.

Q2: అవుట్‌డోర్ వోల్టేజ్ ట్రాన్స్‌ఫార్మర్‌ని ఆన్-సైట్ ఇన్‌స్టాలేషన్ కోసం తీసుకోవాల్సిన ముఖ్య జాగ్రత్తలు ఏమిటి?

మొదట, కెపాసిటర్ డివైడర్ మరియు విద్యుదయస్కాంత పరికరం సరిపోలే సెట్ మరియు దాని ప్రకారం తప్పనిసరిగా ఇన్‌స్టాల్ చేయాలి నేమ్ ప్లేట్ నంబర్లు; వాటిని ఏకపక్షంగా మార్చుకోలేరు. రెండవది, విద్యుదయస్కాంత యూనిట్ యొక్క ట్రైనింగ్ రంధ్రాలు ఆయిల్ ట్యాంక్ ఎగురవేయడానికి ఉపయోగించాలి; పరికరాలను నిరోధించడానికి కెపాసిటర్ పింగాణీ స్లీవ్‌ను ఎత్తడం నిషేధించబడింది నష్టం. మూడవది, పునాది తప్పనిసరిగా M20 అధిక-బలం బోల్ట్‌లతో స్థిరపరచబడాలి మరియు పరికరం యొక్క మొత్తం వంపు తప్పనిసరిగా ఉండాలి 2/1000mm మించకూడదు. నాల్గవది, X టెర్మినల్ విశ్వసనీయంగా గ్రౌన్దేడ్ చేయబడిందని మరియు డంపింగ్ టెర్మినల్ సురక్షితంగా ఉందని నిర్ధారించుకోండి పరికరాలు నష్టాన్ని నివారించడానికి కనెక్ట్ చేయబడింది.

Q3: H, G మరియు F ప్రత్యయం నమూనాలు ఏ దృశ్యాలకు అనుకూలంగా ఉంటాయి?

H అనేది కాలుష్య నిరోధక రకం, తీర ప్రాంతాల వంటి అధికంగా కలుషితమైన మరియు అత్యంత తినివేయు వాతావరణాలకు అనుకూలం మరియు పారిశ్రామిక గనులు; G అనేది అధిక-ఎత్తు రకం, అధిక-ఎత్తు, తక్కువ-వోల్టేజ్ మరియు తక్కువ-ఉష్ణోగ్రత కోసం ఆప్టిమైజ్ చేయబడింది పరిసరాలు, 2000మీ పైన ఉన్న ప్రాంతాలకు అనుకూలం; F అనేది సిస్టమ్-అడాప్టివ్ రకం, ప్రత్యేకంగా న్యూట్రల్ పాయింట్ కోసం రూపొందించబడింది ప్రభావవంతంగా గ్రౌన్దేడ్ కాని పవర్ సిస్టమ్స్, బలమైన ఓవర్ వోల్టేజ్ టాలరెన్స్‌తో, ప్రత్యేక పవర్ గ్రిడ్‌కు అనుకూలం ఆపరేటింగ్ పరిస్థితులు.

ఫ్యాక్టరీ బలం మరియు సేవ హామీ

జెజియాంగ్ ఉసునే ఎలక్ట్రిక్ అనేది ఒక ప్రొఫెషనల్ హై-వోల్టేజ్ ఎలక్ట్రికల్ పరికరాల ఫ్యాక్టరీ, ఇది R&D, ఉత్పత్తి, మరియు అమ్మకాలు. అధిక-వోల్టేజ్ ట్రాన్స్‌ఫార్మర్ ఫీల్డ్‌లో సంవత్సరాల అనుభవంతో, ఇది పూర్తి ఉత్పత్తి వ్యవస్థను కలిగి ఉంది మరియు కఠినమైన నాణ్యత తనిఖీ ప్రక్రియలు. అన్ని TYD ఉత్పత్తులు జాతీయ ప్రమాణ పరీక్షలో ఉత్తీర్ణత సాధించాయి, స్థిరంగా ఉండేలా చూస్తాయి పనితీరు మరియు అధిక ఖర్చు-ప్రభావం. ప్రామాణిక ఉత్పత్తులు మరియు అనుకూలీకరించిన పరిష్కారాలను ప్రకారం అందించవచ్చు విభిన్న వోల్టేజ్ స్థాయిలు, పర్యావరణ పరిస్థితులు మరియు పవర్ గ్రిడ్ అవసరాలు, నమ్మకమైన అధిక-వోల్టేజీని అందిస్తాయి గ్లోబల్ పవర్ ప్రాజెక్టులకు సహాయక పరికరాలు.
