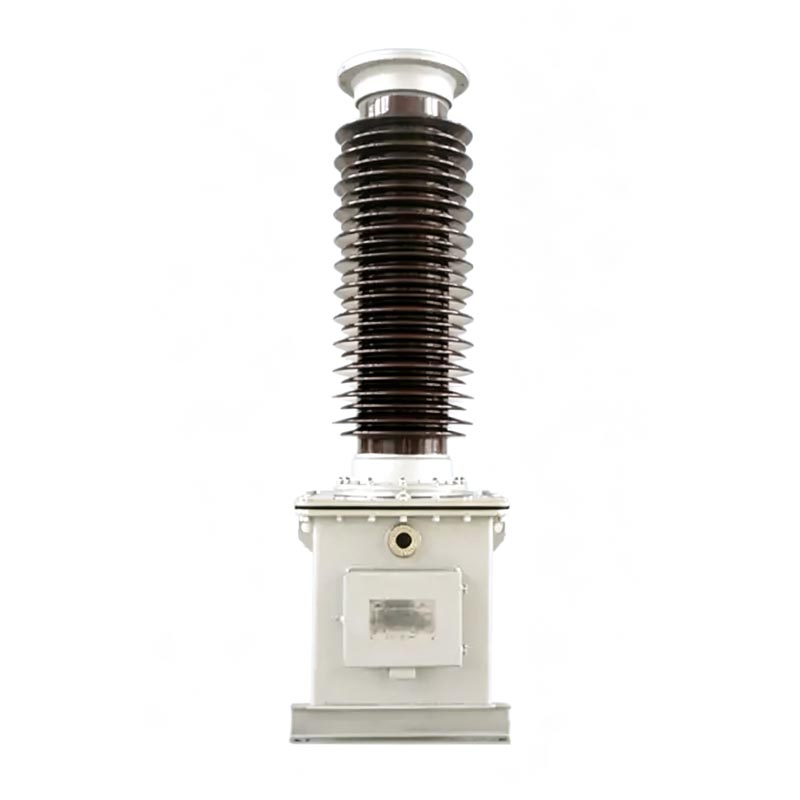

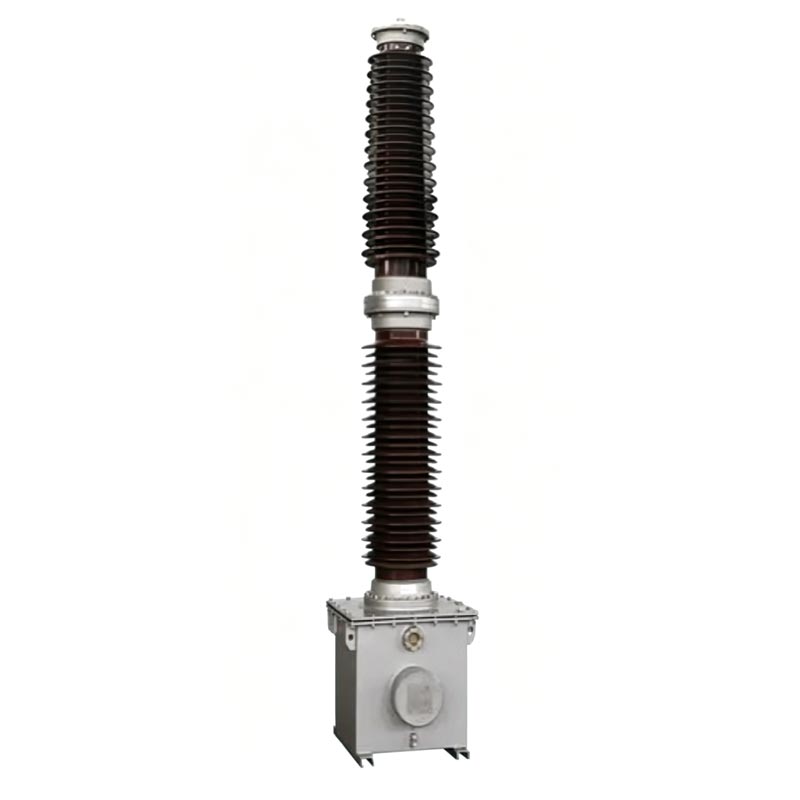

110 kV Pt వోల్టేజ్ ట్రాన్స్ఫార్మర్

Usune TYD సిరీస్ 110 kV Pt వోల్టేజ్ ట్రాన్స్‌ఫార్మర్ ప్రత్యేకంగా అధిక-పనితీరు గల కెపాసిటివ్ వోల్టేజ్ ట్రాన్స్‌ఫార్మర్. 110kV అధిక-వోల్టేజ్ పవర్ గ్రిడ్‌ల కోసం రూపొందించబడింది. ఉత్పత్తి కెపాసిటివ్ వోల్టేజ్ విభజన సూత్రాన్ని మరియు పూర్తిగా వర్తిస్తుంది పెద్ద పరిమాణం మరియు బలహీనమైన వంటి సాంప్రదాయిక ట్రాన్స్‌ఫార్మర్‌ల లోపాలను నివారించడం, మూసివున్న చమురు-మునిగిపోయిన నిర్మాణం వ్యతిరేక జోక్యం, మరియు అద్భుతమైన కాలుష్య నిరోధకత, తక్కువ-ఉష్ణోగ్రత సహనం మరియు గాలి నిరోధకతను కలిగి ఉంటుంది. ఈ పరికరాలు కొలత, రక్షణ మరియు క్యారియర్ కమ్యూనికేషన్ కప్లింగ్ ఫంక్షన్‌లను ఏకీకృతం చేస్తాయి మరియు ఇది ప్రధాన మద్దతుగా ఉంటుంది 110kV పవర్ ట్రాన్స్‌మిషన్ మరియు ట్రాన్స్‌ఫర్మేషన్ సిస్టమ్స్ యొక్క తెలివైన ఆపరేషన్ మరియు నిర్వహణ కోసం పరికరం.

110 kV Pt వోల్టేజ్ ట్రాన్స్‌ఫార్మర్ జాతీయ ప్రమాణాలకు ఖచ్చితంగా కట్టుబడి ఉంటుంది GB/T20840.1-2010, GB/T20840.5-2013, మరియు GB/T19749-2005. దీని రూపకల్పన, ఉత్పత్తి మరియు పరీక్ష ప్రక్రియలు ప్రమాణీకరించబడ్డాయి మరియు అన్ని పనితీరు పారామితులు దీనికి అనుగుణంగా ఉంటాయి పవర్ పరికరాల కోసం నివారణ పరీక్ష లక్షణాలు.

కెపాసిటర్ వోల్టేజ్ ట్రాన్స్ఫార్మర్

TYD-35 (66, 110/220)kV-0.01 (0.02)

సాధారణ సూచనలు

ఉత్పత్తి నమూనా వివరణ

- TYD: కెపాసిటివ్ వోల్టేజ్ ట్రాన్స్‌ఫార్మర్‌ల కోసం ప్రత్యేక కోడ్
- 110/3: సిస్టమ్ యొక్క రేట్ ఫేజ్ వోల్టేజ్ ఇది అనుకూలంగా ఉన్న 110kV
- 0.02: కెపాసిటివ్ వోల్టేజ్ డివైడర్ యొక్క రేట్ కెపాసిటెన్స్ 0.02μF
- ప్రత్యయం లక్షణం కోడ్: H - కాలుష్య నిరోధక రకం; G - అధిక-ఎత్తు రకం (2000మీ కంటే ఎక్కువ ఎత్తుకు తగినది); F - న్యూట్రల్ పాయింట్ కాని ప్రభావవంతంగా గ్రౌన్దేడ్ సిస్టమ్‌లకు అనుకూలం

ఉదాహరణ: TYD110/3-0.02FH 110kV న్యూట్రల్ పాయింట్‌కి తగిన కెపాసిటివ్ వోల్టేజ్ ట్రాన్స్‌ఫార్మర్‌ని సూచిస్తుంది 0.02μF రేటెడ్ కెపాసిటెన్స్ మరియు అధిక కాలుష్య నిరోధక రేటింగ్‌తో ప్రభావవంతంగా గ్రౌన్దేడ్ కాని పవర్ గ్రిడ్‌లు.

కోర్ స్ట్రక్చర్ భాగాలు

1. కెపాసిటివ్ వోల్టేజ్ డివైడర్

కప్లింగ్ కెపాసిటర్లు మరియు వోల్టేజ్ డివైడింగ్ కెపాసిటర్లు కలిసి పేర్చబడి ఉంటాయి. కెపాసిటర్ యొక్క బహుళ సెట్లు మూలకాలు పింగాణీ బుషింగ్ లోపల సిరీస్‌లో అనుసంధానించబడి ఉంటాయి. ఇది అధిక-నాణ్యత సన్నని ఫిల్మ్ మరియు కెపాసిటర్ కాగితాన్ని ఉపయోగిస్తుంది మిశ్రమ విద్యుద్వాహకము మరియు అధిక-నాణ్యత నిరోధక నూనెతో వాక్యూమ్ కలిపినది. పరికరాలు పూర్తిగా మూసివున్నవి స్థిరమైన అంతర్గత ఒత్తిడిని నిర్వహించడానికి, చమురు లీకేజీని నిరోధించడానికి అంతర్నిర్మిత చమురు పరిహార పరికరంతో నిర్మాణం, ఆన్-సైట్ నమూనా అవసరాన్ని తొలగించడం, బాహ్య తేమ మరియు మలినాలను సమర్థవంతంగా వేరుచేయడం మరియు స్థిరంగా ఉండేలా చూసుకోవడం ఇన్సులేషన్ పనితీరు.

2. విద్యుదయస్కాంత పరికరం

110 kV Pt వోల్టేజ్ ట్రాన్స్‌ఫార్మర్ పూర్తిగా చమురుతో నిండిన స్టీల్ ట్యాంక్‌లో మూసివేయబడింది (ఇది కూడా కెపాసిటర్ బేస్), ఇంటర్మీడియట్ ట్రాన్స్‌ఫార్మర్, కాంపెన్సేటింగ్ రియాక్టర్ మరియు ఫాస్ట్-శాచురేషన్ రియాక్టర్‌తో సహా డంపర్. ఫ్యాక్టరీ నుండి బయలుదేరే ముందు ఇది తక్కువ-వోల్టేజ్ డివైడింగ్ కెపాసిటర్‌తో ముందే సమీకరించబడింది. విద్యుదయస్కాంత యూనిట్ మరియు కెపాసిటర్ డివైడర్ యొక్క ఆయిల్ సర్క్యూట్ పూర్తిగా వేరుచేయబడి, ఎటువంటి జోక్యం మరియు స్థిరమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది. సెకండరీ వైరింగ్ మరియు క్యారియర్ వేవ్ టెర్మినల్స్ ట్యాంక్ వైపు గోడపై ఉన్న జంక్షన్ బాక్స్‌లో కేంద్రంగా ఉన్నాయి, సులభంగా ఆన్-సైట్ వైరింగ్ మరియు నిర్వహణ కోసం స్పష్టంగా లేబుల్ చేయబడింది.

కోర్ ఉత్పత్తి విధులు

1.ఎనర్జీ మీటరింగ్ మరియు వోల్టేజ్ మానిటరింగ్

ప్రామాణిక తక్కువ-వోల్టేజ్ సిగ్నల్‌ను అందించడానికి అవుట్‌పుట్‌ను ఖచ్చితంగా తగ్గించండి, శక్తి కోసం విశ్వసనీయ డేటా మద్దతును అందిస్తుంది గ్రిడ్ శక్తి మీటరింగ్ మరియు నిజ-సమయ వోల్టేజ్ పర్యవేక్షణ.

2.పవర్ గ్రిడ్ రిలే రక్షణ

రిలే రక్షణ మరియు ఆటోమేటిక్ నియంత్రణ పరికరాలతో అమర్చబడి, ఇది పవర్ గ్రిడ్ తప్పు గుర్తింపును అనుమతిస్తుంది, సమకాలీకరణ ధృవీకరణ, మరియు లైన్ రక్షణ, పరికరాల నష్టం మరియు పవర్ గ్రిడ్ ప్రమాదాలను నివారించడం వోల్టేజ్ క్రమరాహిత్యాలు.

3.క్యారియర్ కమ్యూనికేషన్ కప్లింగ్

పవర్ లైన్ క్యారియర్ కమ్యూనికేషన్ కోసం డెడికేటెడ్ కప్లింగ్ కెపాసిటర్‌గా పనిచేస్తుంది, దీని కోసం స్థిరమైన సిగ్నల్ ఛానెల్‌ను అందిస్తుంది పవర్ గ్రిడ్ డేటా ట్రాన్స్మిషన్ మరియు రిమోట్ ఆపరేషన్ మరియు నిర్వహణ.

సాంకేతిక పారామితులు మరియు ఆపరేటింగ్ ఎన్విరాన్మెంట్

1. కోర్ సాంకేతిక పారామితులు

- అనుకూలమైన ఆపరేటింగ్ పరిస్థితులు: 50/60Hz AC పవర్ సిస్టమ్
- సెకండరీ అవుట్‌పుట్ వోల్టేజ్: 100/√3V, 100V (ప్రామాణిక లక్షణాలు)
- విద్యుద్వాహక నష్టం టాంజెంట్: ≤0.002
- కెపాసిటర్ లోపం: నేమ్‌ప్లేట్ రేటింగ్‌లో ±2% మించకూడదు
- ఇన్సులేషన్ రెసిస్టెన్స్: ≥500MΩ (2500V మెగాహోమ్‌మీటర్‌తో కొలుస్తారు)
- ఓవర్ వోల్టేజ్ ఆపరేషన్ సామర్ధ్యం: 1.2 రెట్లు రేట్ చేయబడిన వోల్టేజ్ వద్ద దీర్ఘకాలిక ఆపరేషన్; 1.5 వద్ద స్వల్పకాలిక ఆపరేషన్ సార్లు 30 సెకన్ల వోల్టేజ్ రేట్; టైప్ F 1.9 రెట్లు రేట్ చేయబడిన వోల్టేజ్ వద్ద 8 గంటల పాటు నిరంతరంగా పని చేస్తుంది

2. వర్తించే పర్యావరణ పరిస్థితులు

- ఆపరేటింగ్ ఉష్ణోగ్రత: -40℃~+45℃ (ప్రత్యేక పరిస్థితులకు అనుకూలీకరించదగినది)
- గరిష్ట విండ్ స్పీడ్ రెసిస్టెన్స్: 150కిమీ/గం
- వర్తించే ఎత్తు: ≤2000m (అభ్యర్థనపై అధిక-ఎత్తు నమూనాలు అందుబాటులో ఉన్నాయి)
- గరిష్ట ఐసింగ్ మందం: 10mm
- కాలుష్య నిరోధక రేటింగ్: ప్రామాణిక తరగతి D (క్రీపేజ్ దూరం ≥ 43.3 mm/kV), ఐచ్ఛిక తరగతి E (క్రీపేజ్ దూరం ≥ 53.7 mm/kV)

ఇంజనీరింగ్ అప్లికేషన్ కేసు

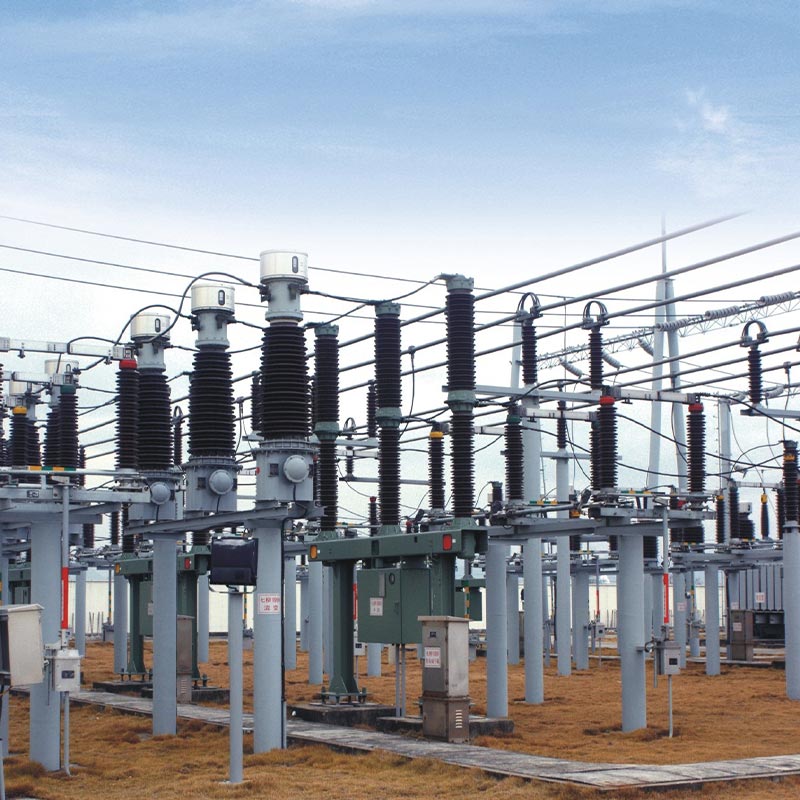

Usune TYD110/3-0.02FH కాలుష్య నిరోధక 110 kV Pt వోల్టేజ్ ట్రాన్స్‌ఫార్మర్ విజయవంతంగా బయటికి వర్తింపజేయబడింది. జెజియాంగ్ ప్రావిన్స్‌లో 110kV ప్రాంతీయ సబ్‌స్టేషన్ యొక్క పునర్నిర్మాణ ప్రాజెక్ట్. ఈ సబ్ స్టేషన్ చుట్టుపక్కల సేవలు అందిస్తుంది పారిశ్రామిక పార్కులు మరియు నివాస ప్రాంతాలు, అధిక విద్యుత్ సరఫరా స్థిరత్వం మరియు పరికరాల విశ్వసనీయత అవసరం. అధిక తేమ, అధిక ఉప్పు స్ప్రే మరియు భారీ కాలుష్యం మరియు తరచుగా సముద్రపు గాలులతో తీర ప్రాంతంలో ఉంది, ప్రాజెక్ట్ అధిక-వోల్టేజ్ నుండి కఠినమైన వ్యతిరేక కాలుష్యం, యాంటీ తుప్పు మరియు యాంటీ ఏజింగ్ పనితీరును కోరుతుంది పరికరాలు.

తయారీదారు యొక్క నిర్దేశాలకు అనుగుణంగా పరికరాలు ఎగురవేయబడ్డాయి, వ్యవస్థాపించబడ్డాయి మరియు ప్రారంభించబడ్డాయి ఆపరేషన్‌లో ఉంచడానికి ముందు. రెండు సంవత్సరాల ఆన్-సైట్ ఆపరేషన్ మరియు మెయింటెనెన్స్ మరియు రెగ్యులర్ టెస్టింగ్ డేటా చూపిస్తుంది పరికరాల కెపాసిటెన్స్ మరియు విద్యుద్వాహక నష్టం వంటి ప్రధాన పారామితులు జాతీయ ప్రమాణాలకు అనుగుణంగా ఉంటాయి చమురు లీకేజీ, అసాధారణ శబ్దం లేదా పారామీటర్ డ్రిఫ్ట్ వంటి సమస్యలు. దీని సుపీరియర్ యాంటీ ఫౌలింగ్ మరియు యాంటీ తుప్పు నిర్మాణం తీరప్రాంత ఉప్పు స్ప్రే మరియు తేమతో కూడిన గాలి యొక్క తుప్పును సమర్థవంతంగా నిరోధించి, సాధారణ లోపాలను నివారిస్తుంది సాంప్రదాయ ఇన్స్ట్రుమెంట్ ట్రాన్స్‌ఫార్మర్‌లలో ఇన్సులేషన్ ఏజింగ్ మరియు వోల్టేజ్ హెచ్చుతగ్గులు. ఇది స్థిరంగా శక్తిని పూర్తి చేస్తుంది మీటరింగ్, వోల్టేజ్ పర్యవేక్షణ మరియు క్యారియర్ కమ్యూనికేషన్ కలపడం, నిరంతర మరియు సురక్షితమైన విద్యుత్ సరఫరాకు భరోసా సబ్‌స్టేషన్, మరియు కఠినమైన బహిరంగ పరిస్థితులలో ఉత్పత్తి యొక్క స్థిరత్వం మరియు అనుకూలతను పూర్తిగా ధృవీకరించడం.

ఇన్‌స్టాలేషన్ మరియు మెయింటెనెన్స్ స్పెసిఫికేషన్స్

1.ఇన్‌స్టాలేషన్ పాయింట్‌లు

పరికరాలు కెపాసిటర్ వోల్టేజ్ డివైడర్ + విద్యుదయస్కాంత పరికరం యొక్క పూర్తి సెట్‌గా రవాణా చేయబడతాయి. సంస్థాపన తప్పనిసరి నేమ్‌ప్లేట్ నంబర్‌లకు ఖచ్చితంగా కట్టుబడి ఉండండి; ఏకపక్ష మిక్సింగ్ మరియు భర్తీ ఖచ్చితంగా నిషేధించబడ్డాయి. పరికరాలు కోసం ఎగురవేయడం, విద్యుదయస్కాంత యూనిట్ ఆయిల్ ట్యాంక్ కోసం అంకితమైన ట్రైనింగ్ రంధ్రాలను తప్పనిసరిగా ఉపయోగించాలి; యొక్క ప్రత్యక్ష ఎగురవేయడం కెపాసిటర్ పింగాణీ బుషింగ్లు నిషేధించబడ్డాయి. పునాది M20 అధిక-బలం బోల్ట్‌లతో పరిష్కరించబడింది మరియు మొత్తంగా ఉంటుంది ఇన్‌స్టాలేషన్ టిల్ట్ కోణం ≤2/1000mm స్థిరమైన పరికరాల ఆపరేషన్‌ను నిర్ధారించడానికి.

కీ వైరింగ్ అవసరాలు: డంపర్ టెర్మినల్స్ d1 మరియు d2 విశ్వసనీయంగా కనెక్ట్ చేయబడాలి; ఓపెన్ సర్క్యూట్లు ఖచ్చితంగా ఉంటాయి నిషేధించబడింది. క్యారియర్ పరికరాలకు కనెక్ట్ కానప్పుడు, N మరియు X టెర్మినల్స్ విశ్వసనీయంగా షార్ట్-సర్క్యూట్ చేయబడాలి. సమయంలో పరికరాల ఆపరేషన్, టెర్మినల్ X నేరుగా మరియు విశ్వసనీయంగా గ్రౌన్దేడ్ చేయబడి, అధిక వోల్టేజ్‌లోకి ప్రవేశించకుండా నిరోధించాలి సెకండరీ ఎన్‌క్లోజర్, పరికరాలను దెబ్బతీయడం మరియు వ్యక్తిగత భద్రతకు అపాయం కలిగించడం.

2.ఆపరేషన్ మరియు మెయింటెనెన్స్ & సేఫ్టీ జాగ్రత్తలు

పరికరాలు పూర్తిగా మూసివేసిన చమురు-మునిగిపోయిన నిర్మాణాన్ని కలిగి ఉంటాయి, స్థిరమైన పనితీరును నిర్ధారిస్తాయి మరియు అవసరాన్ని తొలగిస్తాయి సాధారణ నూనె నమూనా మరియు పరీక్ష కోసం. సాధారణ నిర్వహణకు పరికరాల సీలింగ్ యొక్క ఆవర్తన తనిఖీలు మాత్రమే అవసరం పరిస్థితి, టెర్మినల్ బిగుతు మరియు అసాధారణ శబ్దాలు, ద్వితీయ వోల్టేజ్ క్రమరాహిత్యాలు మరియు ఆకస్మిక సమస్యల కోసం ట్రబుల్షూటింగ్ ఓపెన్ డెల్టా కనెక్షన్‌లో వోల్టేజ్ స్పైక్‌లు. పరికరాలు యొక్క బందు బోల్ట్లను మరియు సీలింగ్ యొక్క అనధికారిక ఉపసంహరణ నిర్మాణం ఖచ్చితంగా నిషేధించబడింది. కెపాసిటర్ డివైడర్ మరియు విద్యుదయస్కాంత పరికరం లేకుండా విడదీయకూడదు తయారీదారు అనుమతి. పరికరాలను స్క్రాప్ చేసిన తర్వాత, దానిని స్థానిక పర్యావరణానికి అప్పగించాలి పర్యావరణ కాలుష్యాన్ని నివారించడానికి కేంద్రీకృత మరియు హానిచేయని పారవేయడం కోసం రక్షణ విభాగం.

ఉత్పత్తి కొలతలు.

ప్రాజెక్ట్ సూచన

కాస్-స్పేస్ రాకెట్ లాంచ్ ప్రాజెక్ట్

పరీక్ష నివేదిక

తరచుగా అడిగే ప్రశ్నలు

Q1: Usune 110 kV Pt వోల్టేజ్ ట్రాన్స్‌ఫార్మర్ యొక్క H, G మరియు F ప్రత్యయం నమూనాల మధ్య తేడాలు ఏమిటి, మరియు అవి ఏ దృశ్యాలకు సరిపోతాయి?

H అనేది కాలుష్య-నిరోధక రకం, తీరప్రాంత మరియు భారీగా కలుషితమైన పారిశ్రామిక దృశ్యాలకు అనుకూలం, మెరుగుపరచబడింది క్రీపేజ్ దూరం మరియు తుప్పు నిరోధకత; G అనేది అధిక-ఎత్తు రకం, 2000మీ ఎత్తు కంటే ఎక్కువ ప్రాంతాలకు అనుకూలీకరించబడింది, తక్కువ-వోల్టేజ్ మరియు బలమైన అతినీలలోహిత వాతావరణాలకు అనుకూలం; F అనేది న్యూట్రల్ పాయింట్ నాన్ ఎఫెక్టివ్ కోసం ప్రత్యేకించబడిన రకం గ్రౌండింగ్, బలమైన ఓవర్‌వోల్టేజ్ టాలరెన్స్‌తో, సంబంధిత పవర్ గ్రిడ్ సిస్టమ్‌లకు అనుకూలం. తగిన మోడల్ ప్రాజెక్ట్ యొక్క భౌగోళిక వాతావరణం మరియు పవర్ గ్రిడ్ వ్యవస్థ ఆధారంగా ఎంచుకోవచ్చు.

Q2: పరికరాల ఆపరేషన్ సమయంలో టెర్మినల్స్ D1, D2 మరియు N-Xలను డిస్‌కనెక్ట్ చేయడం ఎందుకు ఖచ్చితంగా నిషేధించబడింది?

D1 మరియు D2 డంపర్ టెర్మినల్స్. వాటిని తెరవడం వలన డంపర్ వైఫల్యం ఏర్పడుతుంది, అంతర్గత ఓవర్వోల్టేజ్ సర్జ్‌లను ప్రేరేపిస్తుంది మరియు కెపాసిటర్లు మరియు విద్యుదయస్కాంత యూనిట్లకు శాశ్వత నష్టం కలిగిస్తుంది. క్యారియర్ పరికరాలు కనెక్ట్ కానప్పుడు, టెర్మినల్స్ N-Xని డిస్‌కనెక్ట్ చేయడం వలన అధిక వోల్టేజ్ సెకండరీ జంక్షన్ బాక్స్‌లోకి ప్రవేశించడానికి అనుమతిస్తుంది, సెకండరీ బర్నింగ్ అవుట్ అవుతుంది పర్యవేక్షణ మరియు రక్షణ పరికరాలు మరియు భద్రతా ప్రమాదానికి కారణమవుతాయి. టెర్మినల్ కనెక్షన్ల విశ్వసనీయత తప్పనిసరిగా ఉండాలి పరికరాలను ప్రారంభించే ముందు తనిఖీ చేయబడింది.

Q3: Usune 110 kV Pt వోల్టేజ్ ట్రాన్స్‌ఫార్మర్‌కు ఆపరేషన్ సమయంలో ఆవర్తన చమురు నమూనా మరియు పరీక్ష అవసరమా?

లేదు, ఆవర్తన చమురు నమూనా మరియు పరీక్ష అవసరం లేదు. విద్యుదయస్కాంత యూనిట్ తక్కువ వోల్టేజ్ వద్ద పనిచేస్తుంది మరియు a కర్మాగారం నుండి నిష్క్రమించే ముందు పూర్తి సీలింగ్ మరియు పనితీరు పరీక్షలు పూర్తయ్యాయి, విశ్వసనీయతను నిర్ధారిస్తుంది సీలింగ్ పనితీరు. ఆన్-సైట్ నమూనా పరికరం యొక్క అంతర్గత పీడన బ్యాలెన్స్‌కు అంతరాయం కలిగిస్తుంది చమురు స్థాయి తగ్గుదల, తేమ చొరబాటు మరియు ఇన్సులేషన్ క్షీణత వంటి సంభావ్య సమస్యలు. సాధారణ తనిఖీలు మాత్రమే సీల్స్ యొక్క సమగ్రతను మరియు విద్యుత్ పారామితుల స్థిరత్వాన్ని ధృవీకరించడం అవసరం. పారామితులు అసాధారణంగా ఉంటే, ప్రత్యేక పరీక్ష కోసం తయారీదారుని సంప్రదించండి.
