110 kV కరెంట్ ట్రాన్స్‌ఫార్మర్

Usune LB6-110 kV కరెంట్ ట్రాన్స్‌ఫార్మర్ అనేది మీడియం మరియు హై-వోల్టేజ్ పవర్‌కి అనుగుణంగా ఉండే అవుట్‌డోర్ హై-ప్రెసిషన్ కరెంట్ సెన్సింగ్ పరికరం. గ్రిడ్లు. ఇది మాడ్యులర్ స్ట్రక్చర్ మరియు మల్టీ-గ్రూప్ సెకండరీ వైండింగ్ డిజైన్‌ను స్వీకరిస్తుంది. వైరింగ్ పద్ధతి ద్వారా సర్దుబాటు చేయవచ్చు టాప్ ఆయిల్ కన్జర్వేటర్‌లో బాహ్య కనెక్టింగ్ ప్లేట్‌లు, డ్యూయల్ కరెంట్ రేషియోల మధ్య ఫ్లెక్సిబుల్ స్విచింగ్‌ను అందిస్తాయి వివిధ ఆపరేటింగ్ పరిస్థితుల యొక్క ప్రస్తుత గుర్తింపు మరియు తప్పు రక్షణ అవసరాలు.

ఈ ఉత్పత్తి GB/T20840.2-2014 జాతీయ ప్రమాణం మరియు IEC అంతర్జాతీయ ఎలక్ట్రోటెక్నికల్ ప్రమాణాలకు అనుగుణంగా ఉంటుంది. ఇది అద్భుతమైన కొలత మరియు రక్షణను అందించే ప్రామాణిక, అధిక-ఎత్తు మరియు కాలుష్య-నిరోధక నమూనాలను కలిగి ఉంటుంది ఖచ్చితత్వం. సాంప్రదాయ మరియు కఠినమైన బహిరంగ పరిస్థితులకు అనుకూలం, ఇది ప్రధాన స్రవంతి సహాయక సామగ్రి దేశీయ 110kV పవర్ ట్రాన్స్మిషన్ మరియు డిస్ట్రిబ్యూషన్ సిస్టమ్స్.

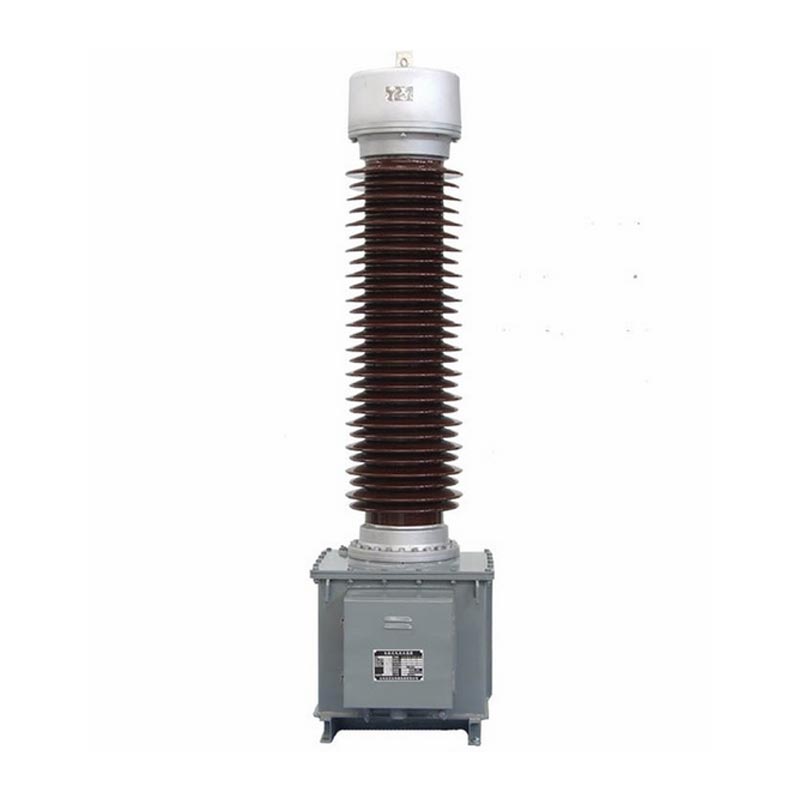

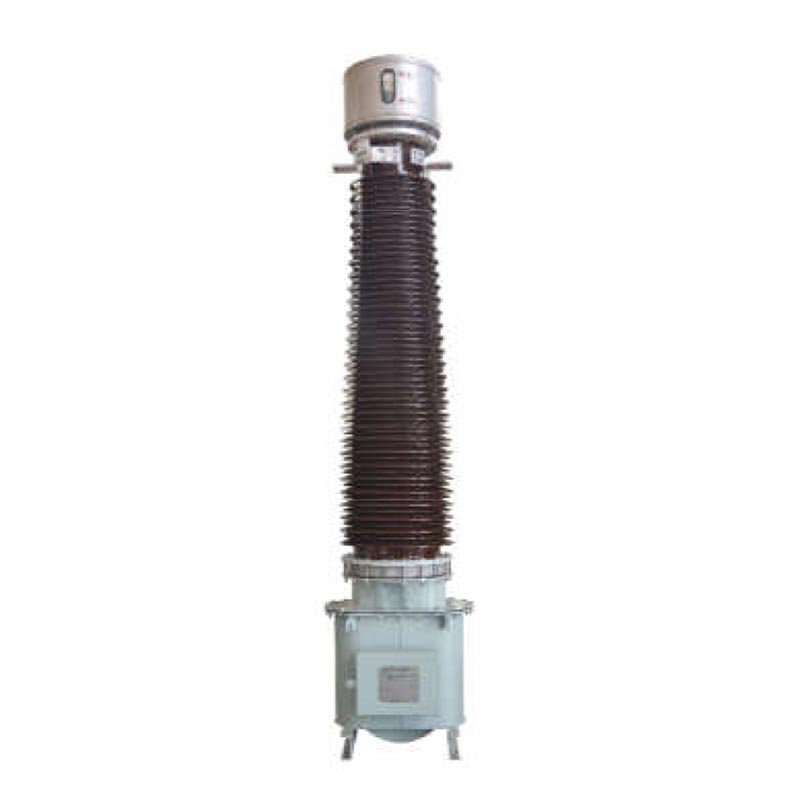

LB6-110kV కెపాసిటివ్ కరెంట్ ట్రాన్స్‌ఫార్మర్

మోడల్ వివరణ మరియు వర్తించే ఆపరేటింగ్ షరతులు

1. మోడల్ కోడ్ అర్థం

పూర్తి ఉత్పత్తి మోడల్ LB6-110kV (ఖచ్చితత్వం కలయిక + ప్రస్తుత నిష్పత్తి), స్పష్టమైన మరియు ప్రామాణికమైన విభజించబడింది వివరణలు:
- బేసిక్ మోడల్: కరెంట్ ట్రాన్స్‌ఫార్మర్ కోసం L, రక్షణ స్థాయికి B, డిజైన్ సీరియల్ నంబర్ కోసం 6, రేట్ చేయబడిన వోల్టేజ్ కోసం 110 సెకండరీ యాంటీ పొల్యూషన్ డిజైన్ కోసం 110kV, W2
- ఖచ్చితత్వ తరగతి కలయిక: 0.2/0.5తో సహా P/P/P/0.5 మరియు P/P/0.2 వంటి బహుళ వైండింగ్ కాంబినేషన్‌లకు మద్దతు ఇస్తుంది లెవెల్ మీటరింగ్ వైండింగ్‌లు మరియు 5P/10P లెవెల్ ప్రొటెక్షన్ వైండింగ్‌లు, హై-ప్రెసిషన్ మీటరింగ్ మరియు నమ్మదగిన తప్పును బ్యాలెన్స్ చేయడం రక్షణ.
- ప్రస్తుత నిష్పత్తి స్పెసిఫికేషన్: 2*a/cగా మార్క్ చేయబడింది, డ్యూయల్ కరెంట్ రేషియో స్విచింగ్‌కి మద్దతు ఇస్తుంది, సిరీస్ కనెక్షన్ a/c, సమాంతర కనెక్షన్ 2*a/c, ప్రాథమిక కరెంట్ కవర్ 2×50A~2×1000A, సెకండరీ కరెంట్ 1A/5A పూర్తి వివరణ

2. వర్తించే ఆపరేటింగ్ షరతులు

- పరిసర ఉష్ణోగ్రత: రోజువారీ గరిష్ట ఉష్ణోగ్రత +30℃తో -25℃ నుండి +40℃ వరకు ఆపరేటింగ్ పరిస్థితులకు అనుకూలం. అల్ట్రా-తక్కువ ఉష్ణోగ్రత అవసరాలు అనుకూలీకరించబడతాయి మరియు చర్చలు చేయవచ్చు.
- ఎత్తు: ≤1000మీ ఎత్తులకు తగిన ప్రామాణిక నమూనా; GYW హై-ఎలిట్యూడ్ మోడల్ ≤4000m ఎత్తులకు అనుకూలం.
- పర్యావరణ అనుకూలత: క్రీపేజ్ దూరం 16mm/KV నుండి 31mm/KV వరకు ఎంచుకోవచ్చు, వివిధ దృశ్యాలకు అనుకూలం సాంప్రదాయిక, తీరప్రాంత తుప్పు రక్షణ మరియు అధిక-ఎత్తు వ్యతిరేక ఫౌలింగ్ అప్లికేషన్‌లతో సహా.

ప్రధాన నిర్మాణ లక్షణాలు

1.ఆప్టిమైజ్డ్ ఇన్సులేషన్ సిస్టమ్

కెపాసిటివ్ ఆయిల్-పేపర్ ఇన్సులేషన్ టెక్నాలజీని ఉపయోగిస్తుంది, హై-వోల్టేజ్ కేబుల్ పేపర్‌ను ప్రైమరీ వైండింగ్ కోర్‌ను చుట్టేస్తుంది. ఇది బహుళ-లేయర్డ్ కెపాసిటర్ షీల్డింగ్ లేయర్‌ను కలిగి ఉంది, లోపలి పొర అధిక వోల్టేజ్ మరియు బయటితో అనుసంధానించబడి ఉంటుంది. పొర గ్రౌన్దేడ్, ఫలితంగా ఏకరీతి విద్యుత్ క్షేత్ర పంపిణీ మరియు గణనీయంగా మెరుగైన ఇన్సులేషన్ భద్రత మార్జిన్.

2.విశ్వసనీయ వైండింగ్ నిర్మాణం

ప్రాథమిక వైండింగ్ U- ఆకారపు నిర్మాణాన్ని కలిగి ఉంటుంది. 2×400A మరియు అంతకంటే తక్కువ మోడల్‌లు కాగితంతో చుట్టబడిన ఫ్లాట్ కాపర్ వైర్‌ని ఉపయోగిస్తాయి 2×500A~2×1000A మోడల్‌లు డబుల్ సెమీ సర్కులర్ అల్యూమినియం ట్యూబ్‌లను ఉపయోగిస్తాయి, ఇది బలమైన కరెంట్ మోసే సామర్థ్యాన్ని అందిస్తుంది. ది వైండింగ్ నాలుగు టెర్మినల్స్‌తో రెండు విభాగాలుగా విభజించబడింది, ఇది ద్వంద్వ కరెంట్ నిష్పత్తుల మధ్య సౌకర్యవంతమైన మార్పిడిని అనుమతిస్తుంది.

3.పూర్తిగా సీల్డ్ ప్రొటెక్షన్ డిజైన్

యొక్క విస్తరణ మరియు సంకోచం కోసం స్వయంచాలకంగా భర్తీ చేయడానికి పైభాగంలో ఒక మెటల్ విస్తరణ ట్యాంక్ వ్యవస్థాపించబడింది ఉష్ణోగ్రత మార్పుల వలన ట్రాన్స్ఫార్మర్ ఆయిల్ వాల్యూమ్, అంతర్గత మరియు బాహ్య గాలి నుండి వేరుచేయడం, నిరోధించడం తేమ మరియు చమురు వృద్ధాప్యం, మరియు పరికరాల జీవితకాలం పొడిగించడం.

4. అనుకూలమైన సంస్థాపన మరియు నిర్వహణ

ట్యాంక్ దిగువన ముందుగా డ్రిల్లింగ్ చేసిన ట్రైనింగ్ రంధ్రాలు పరికరాలు ఎగురవేయడాన్ని సులభతరం చేస్తాయి; బహుళ గ్రౌండింగ్ బోల్ట్‌లు నిర్ధారిస్తాయి పరికరాలు మరియు ద్వితీయ వైండింగ్ల నమ్మకమైన గ్రౌండింగ్; జంక్షన్ బాక్స్ ప్రత్యేక బిగింపులతో అమర్చబడి ఉంటుంది ప్రామాణిక మరియు సురక్షితమైన వైరింగ్.

కోర్ సాంకేతిక పారామితులు

1.రేటెడ్ పారామితులు

రేట్ చేయబడిన ఆపరేటింగ్ వోల్టేజ్ 110kV, గరిష్ట ఆపరేటింగ్ వోల్టేజ్ 126kV, రేటెడ్ ఫ్రీక్వెన్సీ 50Hz, ధ్రువణత వ్యవకలనం.

2.ఇన్సులేషన్ వోల్టేజ్ స్థాయిని తట్టుకుంటుంది

ఇంటర్నల్ ఇన్సులేషన్ ప్రాథమిక నుండి ద్వితీయ మరియు గ్రౌండ్ 185kV/1min, సెకండరీ నుండి గ్రౌండ్ 3kV/1min; బాహ్య ఇన్సులేషన్ డ్రై టెస్ట్ వోల్టేజ్ 230kV, వెట్ టెస్ట్ వోల్టేజ్ 185kV, అధిక ఎత్తులో ఉన్న కాలుష్య నిరోధక మెరుపు ప్రేరణ వోల్టేజీని తట్టుకుంటుంది గరిష్ట స్థాయి 560 కి.వి.

3. ఖచ్చితత్వం పనితీరు

0.2/0.5 గ్రేడ్ మీటరింగ్ లోపం, కనిష్ట దశ వ్యత్యాసం, అధిక-ఖచ్చితమైన మీటరింగ్ అవసరాలను తీర్చడం; తక్కువ మిశ్రమం 5P/10P రక్షణ స్థాయికి సంబంధించిన లోపం, గ్రిడ్ ఫాల్ట్ కరెంట్‌లకు వేగవంతమైన ప్రతిస్పందనను అనుమతిస్తుంది.

4.షార్ట్-సర్క్యూట్ రెసిస్టెన్స్ పెర్ఫార్మెన్స్

థర్మల్ స్టెబిలిటీ కరెంట్ 5.3KA~45KA, డైనమిక్ స్టెబిలిటీ కరెంట్ 13KA~115KA, గ్రిడ్‌ను తట్టుకోగల సామర్థ్యం షార్ట్-సర్క్యూట్ ప్రభావాలు మరియు బలమైన కార్యాచరణ స్థిరత్వాన్ని ప్రదర్శిస్తాయి.

వాస్తవ ఇంజనీరింగ్ అప్లికేషన్ కేసులు:

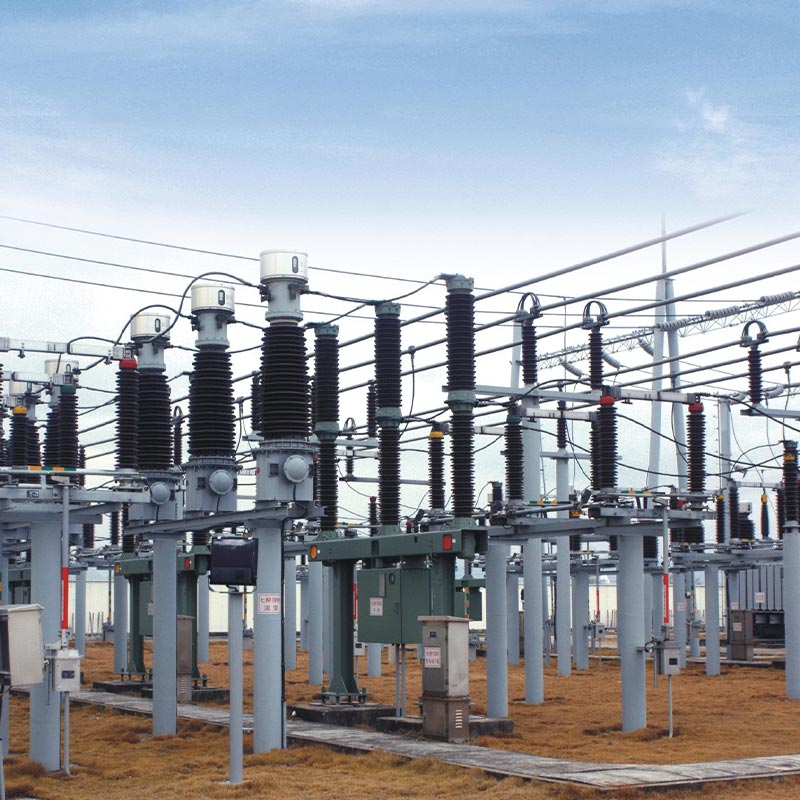

కేసు: జెజియాంగ్ 110kV అర్బన్ సబ్‌స్టేషన్ అప్‌గ్రేడ్ ప్రాజెక్ట్

2024లో, జెజియాంగ్ జియాక్సింగ్ సబర్బన్ 110kV సబ్‌స్టేషన్ అప్‌గ్రేడ్ ప్రాజెక్ట్‌లో 32 ఉసునే పెద్దమొత్తంలో కొనుగోలు చేయబడింది. LB6-110kV-2×300/5 (5P30/5P30/0.5) ప్రస్తుత ట్రాన్స్‌ఫార్మర్లు. పెద్ద లోడ్తో పారిశ్రామిక క్లస్టర్లో ఉంది హెచ్చుతగ్గులు, ప్రాజెక్ట్‌కు చాలా ఎక్కువ మీటరింగ్ ఖచ్చితత్వం మరియు రక్షణ సున్నితత్వం అవసరం. కమీషన్ చేసిన తర్వాత, పరికరాలు బస్ కరెంట్ డేటాను ఖచ్చితంగా సేకరించగలవు, నిజ-సమయ లోడ్ పర్యవేక్షణ మరియు వేగవంతమైన ఫాల్ట్ ట్రిప్పింగ్‌ను ప్రారంభిస్తాయి. మీటరింగ్ లోపం జాతీయ ప్రామాణిక పరిమితి మరియు రక్షణ కంటే చాలా తక్కువగా ఉందని వార్షిక కార్యాచరణ డేటా చూపిస్తుంది చర్యలు ఖచ్చితమైనవి మరియు నమ్మదగినవి, పాత పరికరాల యొక్క మీటరింగ్ దోషాలను పూర్తిగా పరిష్కరిస్తాయి.

ఇన్‌స్టాలేషన్, ఆపరేషన్ మరియు మెయింటెనెన్స్ స్పెసిఫికేషన్‌లు

1.ప్రీ-ఇన్‌స్టాలేషన్ ఇన్‌స్పెక్షన్

సంస్థాపనకు ముందు, దెబ్బతిన్న పింగాణీ బుషింగ్లు, నూనె వంటి లోపాలను తొలగించడానికి దృశ్య తనిఖీ అవసరం. లీక్‌లు మరియు సరిపోలని నేమ్‌ప్లేట్ పారామితులు; ఎక్స్పాండర్ చమురు స్థాయి పరిసర ఉష్ణోగ్రతతో సరిపోలుతుందని ధృవీకరించండి మరియు చమురు స్థాయి తక్కువగా ఉంటే అర్హత కలిగిన ట్రాన్స్‌ఫార్మర్ ఆయిల్ (విద్యుత్ బలం ≥45kV) జోడించండి.

2.ఇన్‌స్టాలేషన్ అవసరాలు

పరికరాలను రవాణా టిల్ట్ కోణంతో మొత్తం ప్రక్రియలో నిలువుగా రవాణా చేయాలి మరియు ఎగురవేయాలి ≤15°. ఎగురవేయడం దిగువ హోయిస్టింగ్ రంధ్రాల ద్వారా మాత్రమే అనుమతించబడుతుంది; పింగాణీ బుషింగ్లు మరియు నూనెపై ఒత్తిడి కన్జర్వేటర్ ఖచ్చితంగా నిషేధించబడింది. ప్రాథమిక టెర్మినల్ P1 వద్ద గరిష్ట క్షితిజ సమాంతర తన్యత శక్తి ≤2000N, మరియు P2 వద్ద అది ≤3000N; కార్యాచరణ భద్రతను నిర్ధారించడానికి పరికరాల శరీరం మరియు షీల్డింగ్ పొరను విశ్వసనీయంగా గ్రౌన్దేడ్ చేయాలి.

3.ఆపరేషన్ మరియు నిర్వహణ నియమాలు

ఆపరేషన్ సమయంలో, అధిక-వోల్టేజ్ ప్రమాదాలు మరియు పరికరాల నష్టాన్ని నివారించడానికి సెకండరీ వైండింగ్ తప్పనిసరిగా ఓపెన్-సర్క్యూట్ చేయకూడదు. పూర్తిగా మూసివున్న నిర్మాణం సాధారణ ఆపరేటింగ్ పరిస్థితుల్లో నిర్వహణ అవసరం లేదు. యొక్క పరిశుభ్రతను తనిఖీ చేయండి పింగాణీ బుషింగ్ మరియు చమురు స్థాయి త్రైమాసికం. సీల్ దెబ్బతిన్నట్లయితే లేదా ఇన్సులేషన్ తడిగా ఉంటే, యూనిట్‌కు తిరిగి వెళ్లండి వెంటనే వాక్యూమ్ డ్రైయింగ్ మరియు ఆయిల్ రీప్లేస్‌మెంట్ కోసం ఫ్యాక్టరీ.

4. నిల్వ అవసరాలు

110 kV కరెంట్ ట్రాన్స్‌ఫార్మర్ తప్పనిసరిగా పొడి, బాగా వెంటిలేషన్ వాతావరణంలో నిల్వ చేయబడాలి, ప్రత్యక్ష సూర్యకాంతి మరియు వర్షం పడకుండా ఉండాలి. దిగువన చమురు ట్యాంక్ భూమి నుండి కనీసం 50 మిమీ ఎత్తులో ఉండాలి మరియు నిల్వ ఉష్ణోగ్రత కనీసం -30℃ ఉండాలి. తర్వాత ఒక సంవత్సరం నిల్వ, ఇన్సులేషన్ నిరోధకత మరియు విద్యుద్వాహక నష్టం గుణకం క్రమానుగతంగా పరీక్షించబడాలి. ఉంటే సుదీర్ఘ నిల్వ తర్వాత పెయింట్ పై తొక్కలు, తిరిగి పెయింట్ చేయడం తక్షణమే చేయాలి.

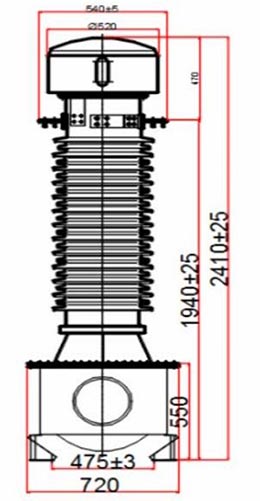

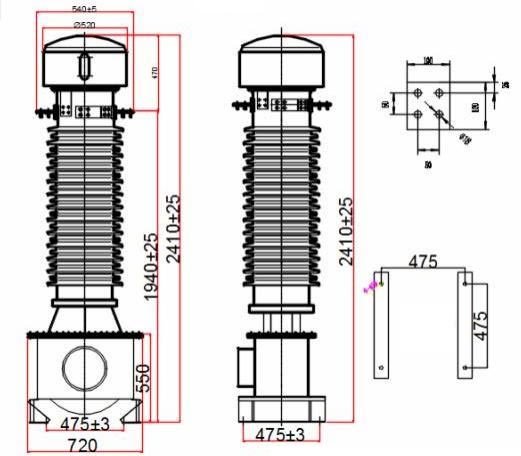

LB 6 - 110 kV ప్రదర్శన మరియు సంస్థాపన కొలతలు

ప్రాజెక్ట్ సూచన

కాస్-స్పేస్ రాకెట్ లాంచ్ ప్రాజెక్ట్

పరీక్ష నివేదిక

తరచుగా అడిగే ప్రశ్నలు

Q1: LB6-110 kV కరెంట్ ట్రాన్స్‌ఫార్మర్‌పై డ్యూయల్ కరెంట్ రేషియోని ఎలా మార్చాలి?

పరికరాలు భర్తీ అవసరం లేదు. ఎగువ చమురుపై బాహ్య కనెక్టర్ యొక్క వైరింగ్ పద్ధతిని సర్దుబాటు చేయండి కన్జర్వేటర్: ప్రాధమిక వైండింగ్‌లు సిరీస్‌లో కనెక్ట్ చేయబడినప్పుడు, బేస్ కరెంట్ నిష్పత్తి a/c; కనెక్ట్ చేసినప్పుడు సమాంతరంగా, ఇది ప్రస్తుత నిష్పత్తి 2*a/c కంటే రెట్టింపు. ఆపరేషన్ సులభం మరియు ప్రత్యేక పరికరాలు అవసరం లేదు, అనుకూలమైనది వివిధ లోడ్ పరిస్థితులకు, పరికరాలు భర్తీ ఖర్చులను సమర్థవంతంగా తగ్గించడం.

Q2: ప్రామాణిక, కాలుష్య నిరోధక మరియు అధిక-ఎత్తు నమూనాల మధ్య తేడాలు ఏమిటి?

మూడు మోడల్‌లు ఒకే కోర్ ఎలక్ట్రికల్ పనితీరును పంచుకుంటాయి, నిర్దిష్టమైన నిర్మాణాత్మక ఆప్టిమైజేషన్‌లతో దృశ్యాలు: ① క్రీపేజ్‌తో 1000మీ ఎత్తు వరకు ఉన్న సంప్రదాయ వాతావరణాలకు ప్రామాణిక మోడల్ అనుకూలంగా ఉంటుంది 16mm/KV దూరం; ② W2 కాలుష్య నిరోధక మోడల్ తీరప్రాంత మరియు పారిశ్రామికంగా కలుషితమైన ప్రాంతాలకు అనుకూలంగా ఉంటుంది. క్రీపేజ్ దూరం 20mm/KV మరియు మెరుగైన తుప్పు మరియు కాలుష్య నిరోధకత; ③ GYW హై-ఎలిట్యూడ్ మోడల్ గరిష్టంగా 31 మిమీ/కెవి క్రీపేజ్ దూరంతో 4000మీ వరకు ఎత్తైన ప్రాంతాలకు అనుకూలం మరియు తక్కువ గాలిని తట్టుకోగలదు ఒత్తిడి మరియు బలమైన అతినీలలోహిత వికిరణం పరిసరాలు.

Q3: దీర్ఘకాలిక పరికరాల ఆపరేషన్ కోసం ప్రధాన భద్రతా జాగ్రత్తలు ఏమిటి?

మొదట, ద్వితీయ వైండింగ్ తప్పనిసరిగా లోడ్ లేదా షార్ట్-సర్క్యూట్ కింద నిర్వహించబడాలి; ఓపెన్ సర్క్యూట్లు ఖచ్చితంగా నిషేధించబడ్డాయి అధిక-వోల్టేజీ విచ్ఛిన్నం మరియు వ్యక్తిగత గాయం ప్రమాదాలను నివారించడానికి. రెండవది, జంక్షన్ యొక్క విశ్వసనీయ గ్రౌండింగ్ను నిర్ధారించండి బాక్స్ మరియు ఆయిల్ ట్యాంక్ యొక్క దిగువ గ్రౌండింగ్ బోల్ట్, మరియు గ్రౌండింగ్ వైర్ స్టాటిక్‌ను నివారించడానికి స్పెసిఫికేషన్‌లకు అనుగుణంగా ఉంటుంది విద్యుత్ నిర్మాణం. మూడవది, సాధారణ ఆపరేషన్ సమయంలో, మూసివున్న నిర్మాణాన్ని వేరుచేయడం మరియు ఏకపక్ష నమూనా నిషేధించబడింది. స్థిరమైన ఇన్సులేషన్ పనితీరును నిర్ధారించడానికి విద్యుద్వాహక నష్టం మరియు పాక్షిక ఉత్సర్గ డేటాను క్రమం తప్పకుండా పరీక్షించండి.

ఉత్పత్తి ప్రయోజనాలు మరియు సేవా హామీ

చైనాలో అధిక-వోల్టేజ్ పవర్ పరికరాల యొక్క ప్రొఫెషనల్ తయారీదారు మరియు సరఫరాదారుగా, ఉసునే ఎలక్ట్రిక్ యొక్క LB6-110 kV కరెంట్ ట్రాన్స్‌ఫార్మర్ గణనీయమైన ప్రయోజనాలను కలిగి ఉంది: ప్రామాణిక ఫ్యాక్టరీ ఉత్పత్తి, దేశీయ మరియు అంతర్జాతీయంగా ఖచ్చితంగా కట్టుబడి ఉంటుంది. పరిశ్రమ ప్రమాణాలు, స్థిరమైన ఖచ్చితత్వం మరియు బలమైన పర్యావరణ అనుకూలతను నిర్ధారించడం; మరియు పూర్తిగా మూసివేయబడింది, నిర్వహణ-రహిత డిజైన్, తదుపరి ఆపరేషన్ మరియు నిర్వహణ ఖర్చులను గణనీయంగా తగ్గిస్తుంది. సంస్థ అందిస్తుంది a ఎంపిక మరియు అనుకూలీకరణ, సాంకేతిక మార్గదర్శకత్వం, ఆన్-సైట్ ఇన్‌స్టాలేషన్ మరియు అమ్మకాల తర్వాత సహా ఒక-స్టాప్ సేవ నిర్వహణ. ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా పారామితులను ఆప్టిమైజ్ చేయవచ్చు, సురక్షితమైన మరియు విశ్వసనీయమైన హామీని అందిస్తుంది 110kV పవర్ గ్రిడ్ సిస్టమ్ యొక్క స్థిరమైన ఆపరేషన్.
