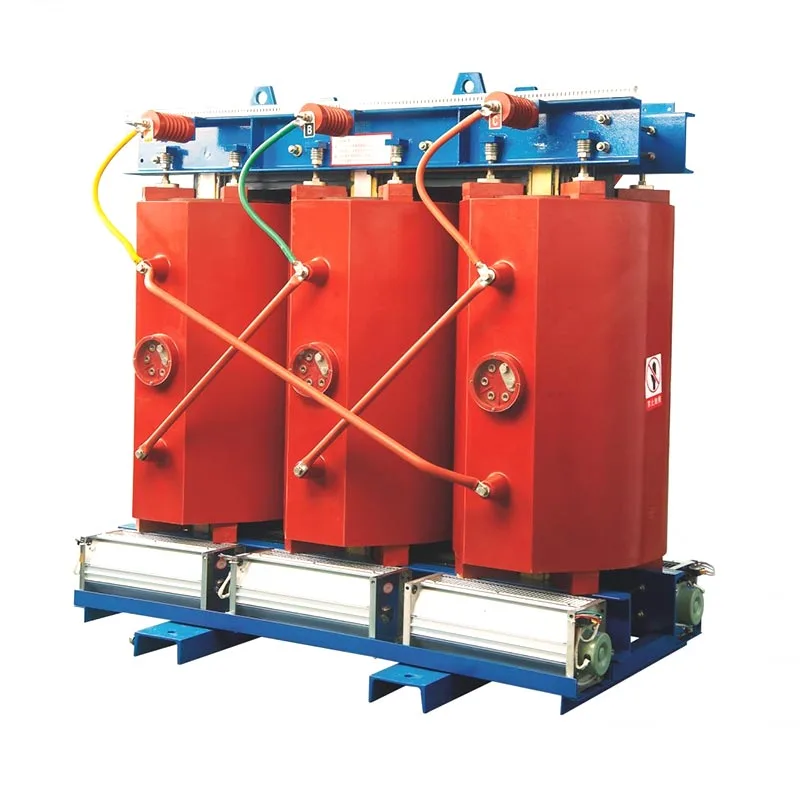

ఒక11kV 1000kVA డ్రై టైప్ ట్రాన్స్ఫార్మర్ఎలక్ట్రికల్ ఐసోలేషన్, వోల్టేజ్ స్థిరత్వం మరియు సురక్షితమైన విద్యుత్ పంపిణీని కొనసాగిస్తూ 11kV సరఫరా నుండి తక్కువ వినియోగ వోల్టేజీకి విద్యుత్ శక్తిని బదిలీ చేయడానికి రూపొందించిన మీడియం-వోల్టేజ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్. ఈ గైడ్ దాని నిర్మాణం, ఆపరేటింగ్ సూత్రం, స్పెసిఫికేషన్లు, అప్లికేషన్లు, ఇన్స్టాలేషన్ పరిగణనలు, రక్షణ అవసరాలు, నిర్వహణ పద్ధతులు మరియు పారిశ్రామిక మరియు వాణిజ్య పవర్ సిస్టమ్ల కోసం కొనుగోలు పాయింట్లను వివరిస్తుంది.
1000kVA ట్రాన్స్ఫార్మర్ 1000 కిలోవోల్ట్-ఆంపియర్ల రేట్ చేయబడిన స్పష్టమైన శక్తి సామర్థ్యాన్ని అందిస్తుంది, అయితే 11kV ప్రాథమిక వోల్టేజ్ తరగతిని గుర్తిస్తుంది. చమురు-మునిగిన ట్రాన్స్ఫార్మర్ వలె కాకుండా, పొడి రకం ట్రాన్స్ఫార్మర్ గాలిని శీతలీకరణ మాధ్యమంగా ఉపయోగిస్తుంది మరియు మినరల్ ఇన్సులేటింగ్ ఆయిల్పై ఆధారపడదు. తారాగణం-రెసిన్ డిజైన్లు ఇండోర్ సబ్స్టేషన్లు, వాణిజ్య భవనాలు, పారిశ్రామిక ప్లాంట్లు, డేటా-సంబంధిత సౌకర్యాలు, పునరుత్పాదక-శక్తి ఇన్స్టాలేషన్లు మరియు అగ్ని ప్రవర్తన, నిర్వహణ, స్థలం మరియు పర్యావరణ పరిగణనలు ముఖ్యమైన ఇతర ప్రదేశాలకు కాంపాక్ట్ పరిష్కారాన్ని అందించగలవు.
అసలు స్పెసిఫికేషన్ నేమ్ప్లేట్ రేటింగ్ నుండి మాత్రమే ఎన్నుకోకూడదు. సెకండరీ వోల్టేజ్, వెక్టార్ గ్రూప్, ఇంపెడెన్స్, ఇన్సులేషన్ స్థాయి, వైండింగ్ మెటీరియల్, ఉష్ణోగ్రత పెరుగుదల, శీతలీకరణ పద్ధతి, ఎన్క్లోజర్ ప్రొటెక్షన్, ఎత్తు, పరిసర ఉష్ణోగ్రత, హార్మోనిక్ లోడింగ్, షార్ట్-సర్క్యూట్ పరిస్థితులు మరియు వర్తించే ప్రమాణాలు అన్నీ తుది రూపకల్పనను ప్రభావితం చేస్తాయి.
ఒక11kV 1000kVA డ్రై టైప్ ట్రాన్స్ఫార్మర్మూడు-దశల విద్యుత్ ట్రాన్స్ఫార్మర్ అనేది మీడియం-వోల్టేజ్ విద్యుత్ను దిగువ పంపిణీకి మరియు విద్యుత్ పరికరాలకు అనువైన తక్కువ వోల్టేజీకి తగ్గించడానికి సాధారణంగా ఉపయోగించబడుతుంది. ట్రాన్స్ఫార్మర్ 1000kVA యొక్క రేట్ చేయబడిన స్పష్టమైన శక్తిని మరియు 11kV యొక్క ప్రాధమిక వోల్టేజ్ను కలిగి ఉంది.
పదంపొడి రకంట్రాన్స్ఫార్మర్ దాని ప్రాథమిక ఇన్సులేషన్ మరియు శీతలీకరణ మాధ్యమంగా ద్రవ నిరోధక నూనెను ఉపయోగించదు. డిజైన్పై ఆధారపడి, వైండింగ్లు ఓపెన్-గాయం కావచ్చు, వాక్యూమ్ ప్రెజర్ ఇంప్రెగ్నేటెడ్ లేదా రెసిన్లో కప్పబడి ఉండవచ్చు. యాంత్రిక రక్షణ, పర్యావరణ నిరోధకత మరియు లిక్విడ్ ఇన్సులేషన్పై తగ్గిన ఆధారపడటం అవసరమయ్యే చోట తారాగణం-రెసిన్ నిర్మాణం చాలా సాధారణం.
IEC 60076-11 ప్రత్యేకంగా 72.5kV వరకు అత్యధిక వోల్టేజీలతో కూడిన డ్రై-టైప్ పవర్ ట్రాన్స్ఫార్మర్లను కవర్ చేస్తుంది మరియు కనీసం ఒక వైండింగ్ 1.1kV కంటే ఎక్కువగా పనిచేస్తుంది, ఇది అనేక 11kV డ్రై-టైప్ ట్రాన్స్ఫార్మర్ డిజైన్లకు నేరుగా సంబంధించినది.
11kV నామమాత్రపు ప్రైమరీ-సైడ్ వోల్టేజ్ని సూచిస్తుంది. పరికరాల యొక్క ఖచ్చితమైన ఇన్సులేషన్ స్థాయి మరియు రేట్ చేయబడిన వోల్టేజ్ తప్పనిసరిగా నామమాత్రపు వోల్టేజ్ నుండి ఊహించిన దానికంటే ప్రాజెక్ట్ స్పెసిఫికేషన్ మరియు వర్తించే ప్రమాణం నుండి నిర్ధారించబడాలి.
1000kVA అనేది ట్రాన్స్ఫార్మర్ యొక్క రేట్ చేయబడిన స్పష్టమైన శక్తి. ఇది డైరెక్ట్ 1000kW అవుట్పుట్ను సూచించకుండా పేర్కొన్న ఆపరేటింగ్ పరిస్థితులలో విద్యుత్ లోడింగ్ సామర్థ్యాన్ని వివరిస్తుంది.
మూడు-దశల వ్యవస్థ కోసం, సుమారుగా పూర్తి-లోడ్ లైన్ కరెంట్ను ఉపయోగించి లెక్కించవచ్చు:
ఉదాహరణకు, 11kV మరియు 1000kVA వద్ద, ప్రాథమిక పూర్తి-లోడ్ కరెంట్ సుమారుగా ఉంటుంది52.5A. సెకండరీ కరెంట్ ఎంచుకున్న తక్కువ-వోల్టేజ్ రేటింగ్పై ఆధారపడి ఉంటుంది. 400V వద్ద, ఉదాహరణకు, సైద్ధాంతిక మూడు-దశల పూర్తి-లోడ్ కరెంట్ సుమారుగా ఉంటుంది1,443A. ఈ లెక్కలు ప్రాథమిక ఇంజనీరింగ్ కోసం ఉపయోగపడతాయి, అయితే తుది కేబుల్, బ్రేకర్, బస్బార్ మరియు రక్షణ ఎంపిక పూర్తి ప్రాజెక్ట్ డిజైన్ను అనుసరించాలి.
పొడి-రకం ట్రాన్స్ఫార్మర్ యొక్క పనితీరు అనేక ప్రధాన భాగాల సమన్వయ రూపకల్పనపై ఆధారపడి ఉంటుంది. ఒక సాధారణ 11kV 1000kVA యూనిట్ కింది వాటిని కలిగి ఉంటుంది:
| భాగం | ప్రాథమిక విధి | ముఖ్యమైన పరిశీలన |
|---|---|---|
| అయస్కాంత కోర్ | శక్తి బదిలీకి అయస్కాంత మార్గాన్ని అందిస్తుంది | కోర్ మెటీరియల్, జాయింట్ డిజైన్ మరియు నష్టాలు |
| HV వైండింగ్ | 11kV సరఫరాను అందుకుంటుంది | ఇన్సులేషన్, కండక్టర్ మెటీరియల్, ఇంపల్స్ తట్టుకోగలవు |
| LV వైండింగ్ | అవసరమైన తక్కువ-వోల్టేజ్ అవుట్పుట్ను అందిస్తుంది | వోల్టేజ్, ప్రస్తుత సామర్థ్యం, ఉష్ణోగ్రత పెరుగుదల |
| ఇన్సులేషన్ సిస్టమ్ | శక్తితో కూడిన భాగాలను విద్యుత్గా వేరు చేస్తుంది | థర్మల్, విద్యుద్వాహక, పర్యావరణ పనితీరు |
| రెసిన్ ఎన్క్యాప్సులేషన్ | తారాగణం-రెసిన్ డిజైన్లలో వైండింగ్లను రక్షిస్తుంది | కాస్టింగ్ నాణ్యత, శూన్య నియంత్రణ, థర్మల్ పనితీరు |
| శీతలీకరణ వ్యవస్థ | ఆపరేషన్ సమయంలో ఉత్పత్తి చేయబడిన వేడిని తొలగిస్తుంది | AN లేదా ANAF ఆపరేషన్ మరియు వెంటిలేషన్ |
తారాగణం-రెసిన్ డిజైన్లలో, రెసిన్-ఎన్క్యాప్సులేటెడ్ వైండింగ్లు కాయిల్స్ చుట్టూ ఘన ఇన్సులేషన్ నిర్మాణాన్ని అందించగలవు. చివరి నిర్మాణం, అయితే, రెసిన్ నిర్మాణం ద్వారా కాకుండా అవసరమైన విద్యుత్, థర్మల్, పర్యావరణ మరియు యాంత్రిక పరిస్థితులకు అనుగుణంగా మూల్యాంకనం చేయాలి.
ట్రాన్స్ఫార్మర్ విద్యుదయస్కాంత ప్రేరణ ద్వారా పనిచేస్తుంది. ప్రైమరీ వైండింగ్కి ఆల్టర్నేటింగ్ 11kV వోల్టేజ్ వర్తించినప్పుడు, అది కోర్లో ఆల్టర్నేటింగ్ మాగ్నెటిక్ ఫ్లక్స్ను ఉత్పత్తి చేస్తుంది. ఈ మాగ్నెటిక్ ఫ్లక్స్ ద్వితీయ వైండింగ్తో లింక్ చేస్తుంది మరియు మలుపుల నిష్పత్తి ప్రకారం వోల్టేజ్ను ప్రేరేపిస్తుంది.
సహజ-గాలి శీతలీకరణ కింద, ఉష్ణప్రసరణ మరియు రేడియేషన్ ద్వారా చురుకైన భాగాల నుండి చుట్టుపక్కల గాలికి వేడి కదులుతుంది. ఎక్కువ థర్మల్ డిమాండ్ ఉన్న అప్లికేషన్ల కోసం, ఫోర్స్డ్-ఎయిర్ ఫ్యాన్లను జోడించవచ్చు. ఎంచుకున్న శీతలీకరణ అమరిక తప్పనిసరిగా ట్రాన్స్ఫార్మర్ యొక్క పేర్కొన్న రేటింగ్ మరియు ఆపరేటింగ్ వాతావరణానికి అనుగుణంగా ఉండాలి.
కొనుగోలుదారు పూర్తిగా "11kV 1000kVA" ప్రకారం కొనుగోలు చేయకుండా పూర్తి సాంకేతిక డేటాషీట్ను అభ్యర్థించాలి. ఒక సాధారణ ప్రాజెక్ట్ స్పెసిఫికేషన్ పరిష్కరించాలి:
| పరామితి | వై ఇట్ మేటర్స్ |
|---|---|
| రేట్ చేయబడిన సామర్థ్యం | స్పష్టమైన-శక్తి రేటింగ్ను నిర్ణయిస్తుంది: 1000kVA. |
| ప్రాథమిక వోల్టేజ్ | వాస్తవ మీడియం-వోల్టేజ్ నెట్వర్క్తో సరిపోలాలి. |
| సెకండరీ వోల్టేజ్ | దిగువ పరికరాలతో అనుకూలతను నిర్ణయిస్తుంది. |
| ఫ్రీక్వెన్సీ | సాధారణ ప్రాజెక్ట్ విలువలలో 50Hz లేదా 60Hz ఉంటాయి. |
| వెక్టర్ సమూహం | దశ స్థానభ్రంశం మరియు వైండింగ్ కనెక్షన్ను నిర్వచిస్తుంది. |
| ఇంపెడెన్స్ | వోల్టేజ్ నియంత్రణ మరియు తప్పు-ప్రస్తుత ప్రవర్తనను ప్రభావితం చేస్తుంది. |
| నష్టాలు | ఆపరేటింగ్ ఉష్ణోగ్రత మరియు జీవితచక్ర శక్తి వినియోగాన్ని ప్రభావితం చేస్తుంది. |
| ఉష్ణోగ్రత పెరుగుదల | థర్మల్ ఆపరేటింగ్ పరిస్థితులు మరియు ఇన్సులేషన్ అవసరాలను నిర్వచిస్తుంది. |
| ఇన్సులేషన్ స్థాయి | విద్యుద్వాహక తట్టుకోవడం మరియు సిస్టమ్ సమన్వయం కోసం ముఖ్యమైనది. |
| ఎన్క్లోజర్/IP రేటింగ్ | పర్యావరణ మరియు ప్రమాదవశాత్తు సంపర్క ప్రమాదాల నుండి ట్రాన్స్ఫార్మర్ను రక్షిస్తుంది. |
11kV-తరగతి 1000kVA డ్రై-టైప్ ట్రాన్స్ఫార్మర్లు గణనీయంగా భిన్నమైన నష్ట విలువలు, వైండింగ్ మెటీరియల్లు, కొలతలు, వెక్టార్ సమూహాలు, ఇంపెడెన్స్ విలువలు మరియు శీతలీకరణ ఏర్పాట్లు కలిగి ఉంటాయని ప్రచురించిన తయారీదారు లక్షణాలు చూపిస్తున్నాయి. కాబట్టి, ఈ పారామితులు అన్ని 1000kVA ట్రాన్స్ఫార్మర్లు సాంకేతికంగా సమానమైనవిగా భావించే బదులు ఖచ్చితమైన మోడల్కు నిర్ధారించబడాలి.
ఇన్స్టాలేషన్ ఎన్విరాన్మెంట్ ఇండోర్ ఆపరేషన్, ఫైర్ పరిగణనలు, తగ్గిన లిక్విడ్-ఇన్సులేషన్ అవసరాలు లేదా సరళీకృత నిర్వహణపై దృష్టి పెట్టినప్పుడు డ్రై-టైప్ ట్రాన్స్ఫార్మర్ టెక్నాలజీ ప్రత్యేకంగా ఉపయోగపడుతుంది.
IEC 60076-11 వాతావరణ తరగతులు, ఎత్తు-సంబంధిత ఉష్ణ మరియు విద్యుద్వాహక పరిగణనలు, ఎన్క్లోజర్ మేనేజ్మెంట్, అగ్ని ప్రవర్తన మరియు భూకంప వర్గీకరణ, ట్రాన్స్ఫార్మర్ స్పెసిఫికేషన్ సమయంలో పర్యావరణ పరిస్థితులను ఎందుకు పరిగణించాలో వివరిస్తుంది.
11kV 1000kVA డ్రై-టైప్ ట్రాన్స్ఫార్మర్ను 11kV డిస్ట్రిబ్యూషన్ సిస్టమ్కు మీడియం-కెపాసిటీ స్టెప్-డౌన్ ట్రాన్స్ఫార్మర్ అవసరమైన చోట ఉపయోగించవచ్చు మరియు ఇన్స్టాలేషన్ అవసరాలు పొడి-రకం సాంకేతికతకు అనుకూలంగా ఉంటాయి.
ట్రాన్స్ఫార్మర్ను ఎంచుకోవడం అనేది ఉత్పత్తి కేటలాగ్తో కాకుండా విద్యుత్ వ్యవస్థతో ప్రారంభం కావాలి. కింది చెక్లిస్ట్ స్పెసిఫికేషన్ గ్యాప్లను నిరోధించడంలో సహాయపడుతుంది:
ఇన్స్టాలేషన్ ఎన్విరాన్మెంట్ తగినంత క్లియరెన్స్, వెంటిలేషన్, రక్షణ లేదా విద్యుత్ సమన్వయాన్ని అందించకపోతే, బాగా డిజైన్ చేయబడిన ట్రాన్స్ఫార్మర్ కూడా పేలవంగా పని చేస్తుంది.
ఇన్స్టాలేషన్ పరిస్థితులు కేవలం యాంత్రిక వివరాలు మాత్రమే కాదు. IEC 60076-11 ట్రాన్స్ఫార్మర్ థర్మల్ మరియు విద్యుద్వాహక పనితీరుపై ఎత్తు మరియు పర్యావరణ పరిస్థితుల ప్రభావాన్ని ప్రత్యేకంగా గుర్తిస్తుంది, కాబట్టి ఈ పారామితులను స్పెసిఫికేషన్ దశలో ప్రకటించాలి.
డ్రై-టైప్ ట్రాన్స్ఫార్మర్లు సాధారణంగా చమురు-సంబంధిత నిర్వహణ పనులను నివారిస్తాయి, అయితే వాటికి ఇప్పటికీ ఆవర్తన తనిఖీ అవసరం. తయారీదారు సూచనలు, ఆపరేటింగ్ పరిస్థితులు, స్థానిక నిబంధనలు మరియు సంస్థాపన యొక్క క్లిష్టత ప్రకారం నిర్వహణ ఫ్రీక్వెన్సీని ఏర్పాటు చేయాలి.
| తనిఖీ ప్రాంతం | ఏమి తనిఖీ చేయాలి |
|---|---|
| వైండింగ్స్ | కనిపించే కాలుష్యం, నష్టం, అసాధారణ ఉత్సర్గ గుర్తులు లేదా క్షీణత. |
| కనెక్షన్లు | టెర్మినల్ పరిస్థితి, బిగుతు, వేడెక్కుతున్న సంకేతాలు మరియు కేబుల్ పరిస్థితి. |
| శీతలీకరణ | గాలి మార్గాలు, వెంటిలేషన్, అమర్చిన చోట ఫ్యాన్లు మరియు అసాధారణ ఉష్ణోగ్రత. |
| ఉష్ణోగ్రత పర్యవేక్షణ | సెన్సార్ రీడింగ్లు, అలారాలు, కంట్రోలర్ ఆపరేషన్ మరియు చారిత్రక పోకడలు. |
| పర్యావరణం | దుమ్ము, తేమ, తినివేయు వాతావరణం మరియు గది వెంటిలేషన్. |
అత్యంత ఆచరణాత్మక నిర్వహణ చర్యలలో ఒకటి శీతలీకరణ ఉపరితలాలు మరియు వెంటిలేషన్ మార్గాలను శుభ్రంగా ఉంచడం. అధిక ధూళి ఉష్ణ బదిలీని తగ్గిస్తుంది మరియు కాలక్రమేణా అవాంఛనీయ ఇన్సులేషన్ పరిస్థితులను సృష్టించవచ్చు.
పొడి-రకం మరియు చమురు-మునిగిపోయిన ట్రాన్స్ఫార్మర్లు రెండూ మీడియం-వోల్టేజ్ పంపిణీ విధులను నిర్వహించగలవు, కానీ వాటి నిర్మాణం మరియు సంస్థాపన లక్షణాలు భిన్నంగా ఉంటాయి.
| కారకం | పొడి రకం | ఆయిల్ ఇమ్మర్డ్ |
|---|---|---|
| ఇన్సులేటింగ్ మీడియం | గాలి మరియు/లేదా ఘన ఇన్సులేషన్ వ్యవస్థ | ఇన్సులేటింగ్ ద్రవం |
| చమురు నిర్వహణ | అవసరం లేదు | డిజైన్ మరియు ఆపరేటింగ్ పరిస్థితుల ప్రకారం అవసరం |
| ఇండోర్ ఇన్స్టాలేషన్ | సాధారణ అప్లికేషన్ | స్థానిక డిజైన్ మరియు భద్రతా అవసరాలపై ఆధారపడి ఉంటుంది |
| అగ్ని పరిగణనలు | ట్రాన్స్ఫార్మర్ ఆయిల్ ఫైర్ లోడ్ లేదు | ద్రవ రకం మరియు సంస్థాపన అవసరాలను పరిగణనలోకి తీసుకోవడం అవసరం |
| సాధారణ నిర్వహణ | తనిఖీ, శుభ్రపరచడం, కనెక్షన్లు, శీతలీకరణ మరియు పర్యవేక్షణ | ద్రవ సంబంధిత తనిఖీ మరియు నిర్వహణ అవసరాలను కలిగి ఉంటుంది |
తగిన సాంకేతికత సార్వత్రిక నియమంపై కాకుండా ప్రాజెక్ట్పై ఆధారపడి ఉంటుంది. లోడ్ ప్రొఫైల్, స్థలం, పర్యావరణ పరిస్థితులు, అగ్ని అవసరాలు, ఇన్స్టాలేషన్ స్థానం, ప్రారంభ ఖర్చు, జీవితచక్ర పరిగణనలు మరియు స్థానిక నిబంధనలు అన్నీ మూల్యాంకనం చేయాలి.
అంతర్జాతీయ సేకరణ కోసం, కోట్ చేయబడిన ధర ఎంత ముఖ్యమైనదో సాంకేతిక కమ్యూనికేషన్ కూడా అంతే ముఖ్యం. ఆర్డర్ చేయడానికి ముందు, కొనుగోలుదారులు ఖచ్చితమైన ట్రాన్స్ఫార్మర్ కాన్ఫిగరేషన్ను కవర్ చేసే స్పష్టమైన డాక్యుమెంటేషన్ను అభ్యర్థించాలి.
స్థాపించబడిన ట్రాన్స్ఫార్మర్ తయారీదారుల నుండి ప్రచురించబడిన సాంకేతిక డాక్యుమెంటేషన్ అదే 11kV మరియు 1000kVA రేటింగ్లను పంచుకునే ట్రాన్స్ఫార్మర్లు కూడా వైండింగ్ మెటీరియల్, లాస్ వాల్యూస్, వెక్టర్ గ్రూప్, ఇంపెడెన్స్, ఇన్సులేషన్ సిస్టమ్, డైమెన్షన్లు మరియు శీతలీకరణ కాన్ఫిగరేషన్లో విభిన్నంగా ఉంటాయని నిరూపిస్తుంది.
జెజియాంగ్ ఉసునే ఎలక్ట్రిక్ కో., లిమిటెడ్.అనుకూలీకరించిన ట్రాన్స్ఫార్మర్ సొల్యూషన్లను కోరుకునే కస్టమర్లకు సంభావ్య సరఫరాదారుగా అందించవచ్చు. ప్రాజెక్ట్-నిర్దిష్ట కొటేషన్ కోసం, కొనుగోలుదారు ఎలక్ట్రికల్ సిస్టమ్ పారామీటర్లు, ఇన్స్టాలేషన్ వాతావరణం, వర్తించే ప్రమాణాలు, డెలివరీ గమ్యం మరియు ఏవైనా అవసరమైన ఉపకరణాలు లేదా ఎన్క్లోజర్ స్పెసిఫికేషన్లను అందించాలి.
11kV సరఫరా, సెకండరీ వోల్టేజ్, లోడ్ ప్రొఫైల్, ఇన్స్టాలేషన్ పరిస్థితులు, రక్షణ వ్యవస్థ మరియు అవసరమైన సామర్థ్యం ప్రాజెక్ట్తో సరిపోలినప్పుడు ఇది అనేక పారిశ్రామిక అనువర్తనాలకు అనుకూలంగా ఉంటుంది. ఎంపికకు ముందు అసలు లోడ్ లెక్కింపు పూర్తి చేయాలి.
మూడు-దశల 11kV సిస్టమ్ కోసం, సైద్ధాంతిక పూర్తి-లోడ్ ప్రాథమిక కరెంట్ సుమారు 52.5A. అసలు సిస్టమ్ డిజైన్ ట్రాన్స్ఫార్మర్ టాలరెన్స్, ఆపరేటింగ్ పరిస్థితులు, రక్షణ సెట్టింగ్లు మరియు నెట్వర్క్ లక్షణాలను కూడా పరిగణించాలి.
ద్వితీయ వోల్టేజ్ ప్రాజెక్ట్-నిర్దిష్టమైనది. సాధారణ తక్కువ-వోల్టేజ్ కాన్ఫిగరేషన్లలో 400V, 415V మరియు 433V ఉన్నాయి, అయితే విద్యుత్ వ్యవస్థపై ఆధారపడి ఇతర వోల్టేజ్లను రూపొందించవచ్చు.
అవసరం లేదు. అనేక పొడి-రకం ట్రాన్స్ఫార్మర్లు సహజ గాలి శీతలీకరణతో పనిచేస్తాయి. డిజైన్కు పెరిగిన ఉష్ణ సామర్థ్యం లేదా నిర్దిష్ట ఆపరేటింగ్ పరిస్థితులు అవసరమైనప్పుడు బలవంతంగా-గాలి శీతలీకరణను జోడించవచ్చు.
IEC 60076-11:2018 అనేది దాని నిర్వచించిన పరిధిలో డ్రై-టైప్ పవర్ ట్రాన్స్ఫార్మర్లను ప్రత్యేకంగా కవర్ చేసే ప్రధాన IEC ప్రమాణం. అదనపు జాతీయ, ప్రాంతీయ, ప్రాజెక్ట్, ఇన్స్టాలేషన్ లేదా సామర్థ్య అవసరాలు కూడా వర్తించవచ్చు.
kVA స్పష్టమైన శక్తిని కొలుస్తుంది, అయితే kW క్రియాశీల శక్తిని కొలుస్తుంది. సంబంధం పవర్ ఫ్యాక్టర్పై ఆధారపడి ఉంటుంది: kW = kVA × పవర్ ఫ్యాక్టర్. కాబట్టి, 1000kVA ట్రాన్స్ఫార్మర్ని స్వయంచాలకంగా 1000kW పవర్ సోర్స్గా వర్ణించకూడదు.
చాలా మంది తయారీదారులు ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా సెకండరీ వోల్టేజ్, వెక్టార్ గ్రూప్, వైండింగ్ మెటీరియల్, ఇంపెడెన్స్, ట్యాప్ రేంజ్, ఎన్క్లోజర్, శీతలీకరణ అమరిక, ఉపకరణాలు మరియు మానిటరింగ్ సిస్టమ్ వంటి పారామితులను కాన్ఫిగర్ చేయవచ్చు. ప్రతి అనుకూలీకరణ వర్తించే సాంకేతిక ప్రమాణానికి వ్యతిరేకంగా నిర్ధారించబడాలి.
ఒక11kV 1000kVA డ్రై టైప్ ట్రాన్స్ఫార్మర్వోల్టేజ్ మరియు కెపాసిటీ ఫిగర్ల కలయిక కంటే ఎక్కువ. దీని నిజమైన పనితీరు ఎలక్ట్రికల్ డిజైన్, ఇన్సులేషన్, థర్మల్ మేనేజ్మెంట్, వైండింగ్ నిర్మాణం, కోర్ నష్టాలు, ఇంపెడెన్స్, పర్యావరణ పరిస్థితులు, రక్షణ, సంస్థాపన మరియు నిర్వహణ యొక్క పరస్పర చర్యపై ఆధారపడి ఉంటుంది.
ఇంజనీరింగ్ బృందాలు మరియు కొనుగోలు నిర్వాహకుల కోసం, పూర్తి విద్యుత్ అవసరాలతో ప్రారంభించి, ఆపై వివరణాత్మక సాంకేతిక ప్రతిపాదనను అభ్యర్థించడం అత్యంత విశ్వసనీయమైన విధానం. హామీ ఇవ్వబడిన నష్టాలు, ఇన్సులేషన్ స్థాయిలు, వెక్టర్ సమూహం, ఇంపెడెన్స్, ఉష్ణోగ్రత పెరుగుదల, కొలతలు, పరీక్ష, ఉపకరణాలు మరియు సేవా మద్దతును సరిపోల్చడం ఎంచుకున్న ట్రాన్స్ఫార్మర్ వాస్తవ అప్లికేషన్తో సరిపోలుతుందని నిర్ధారించుకోవడంలో సహాయపడుతుంది.
జెజియాంగ్ ఉసునే ఎలక్ట్రిక్ కో., లిమిటెడ్. మీడియం-వోల్టేజ్ డ్రై-టైప్ ట్రాన్స్ఫార్మర్ అవసరాలు మరియు ప్రాజెక్ట్-నిర్దిష్ట కాన్ఫిగరేషన్లను అంచనా వేయడానికి కస్టమర్లకు మద్దతు ఇవ్వగలదు. మీరు కొత్త సబ్స్టేషన్ని ప్లాన్ చేస్తుంటే, పారిశ్రామిక విద్యుత్ వ్యవస్థను అప్గ్రేడ్ చేస్తుంటే లేదా వాణిజ్య లేదా మౌలిక సదుపాయాల ప్రాజెక్ట్ కోసం 11kV 1000kVA ట్రాన్స్ఫార్మర్ కోసం చూస్తున్నట్లయితే,మమ్మల్ని సంప్రదించండితగిన ట్రాన్స్ఫార్మర్ పరిష్కారాన్ని చర్చించడానికి మీ వోల్టేజ్, సామర్థ్యం, ఫ్రీక్వెన్సీ, ఇన్స్టాలేషన్ పరిస్థితులు మరియు సాంకేతిక అవసరాలతో.
