అవుట్‌డోర్ కరెంట్ ట్రాన్స్‌ఫార్మర్

LB6-110kV కెపాసిటివ్ అవుట్‌డోర్ కరెంట్ ట్రాన్స్‌ఫార్మర్ అనేది జెజియాంగ్ యూసెన్ నుండి ఒక కోర్ హై-వోల్టేజ్ సపోర్టింగ్ ఎక్విప్‌మెంట్. విద్యుత్. సంక్లిష్టమైన అవుట్‌డోర్ ఆపరేటింగ్ పరిస్థితుల కోసం ప్రత్యేకంగా రూపొందించబడింది, ఇది పూర్తిగా మూసివున్న ఆయిల్-పేపర్‌ను కలిగి ఉంటుంది ఇన్సులేషన్ ఆయిల్-ఇమ్మర్జ్డ్ స్ట్రక్చర్, 110kV యొక్క రేట్ ఆపరేటింగ్ వోల్టేజ్, గరిష్టంగా 126kV ఆపరేటింగ్ వోల్టేజ్, మరియు 50Hz/60Hz AC పవర్ గ్రిడ్‌లకు అనుకూలంగా ఉంటుంది, తటస్థ-పాయింట్ నాన్-ఎఫెక్టివ్‌గా గ్రౌన్దేడ్ యొక్క కార్యాచరణ అవసరాలను తీరుస్తుంది వ్యవస్థలు.

ఈ ఉత్పత్తి 0.2-తరగతి మరియు 0.5-తరగతి మీటరింగ్ వైండింగ్‌లతో కూడిన కొలత మరియు రక్షణ విధులను అనుసంధానిస్తుంది మరియు 5P/10P రక్షణ వైండింగ్‌లు. ఇది సిరీస్ మరియు సమాంతర కనెక్షన్ మార్పిడి కోసం ద్వంద్వ పరివర్తన నిష్పత్తులకు మద్దతు ఇస్తుంది, 2×50A–2×1000A యొక్క ప్రాథమిక కరెంట్ కవరేజీ మరియు 1A/5A యొక్క సెకండరీ అవుట్‌పుట్‌తో. ఖచ్చితమైన తయారీని ఉపయోగించడం ఒక ప్రసిద్ధ కర్మాగారంలో ప్రక్రియలు, ఉత్పత్తి అద్భుతమైన పర్యావరణ అనుకూలతను కలిగి ఉంది: ప్రామాణిక నమూనా 1000మీ కంటే తక్కువ ఎత్తులో ఉన్న ప్రాంతాలకు అనుకూలం, అయితే GYW హై-ఎలిట్యూడ్ మోడల్ 4000మీ ఎత్తులో స్థిరంగా పనిచేయగలదు. ఇది విస్తృతంగా ఉంది పట్టణ మరియు గ్రామీణ సబ్‌స్టేషన్‌లు, పారిశ్రామిక మరియు మైనింగ్ విద్యుత్ సరఫరా మరియు కొత్త శక్తి విద్యుత్ ఉత్పత్తి దృశ్యాలలో ఉపయోగించబడుతుంది.

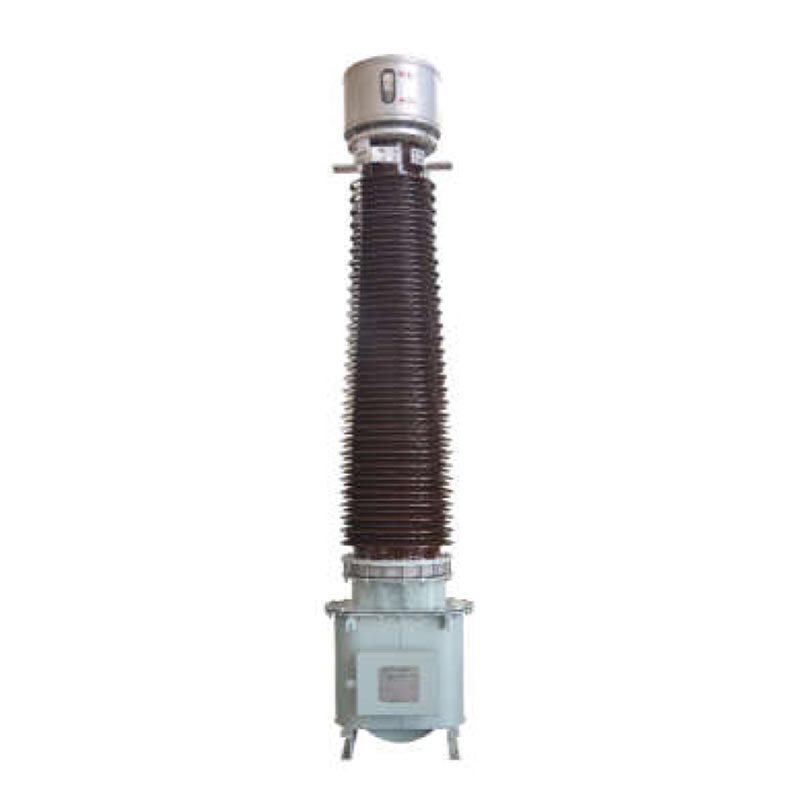

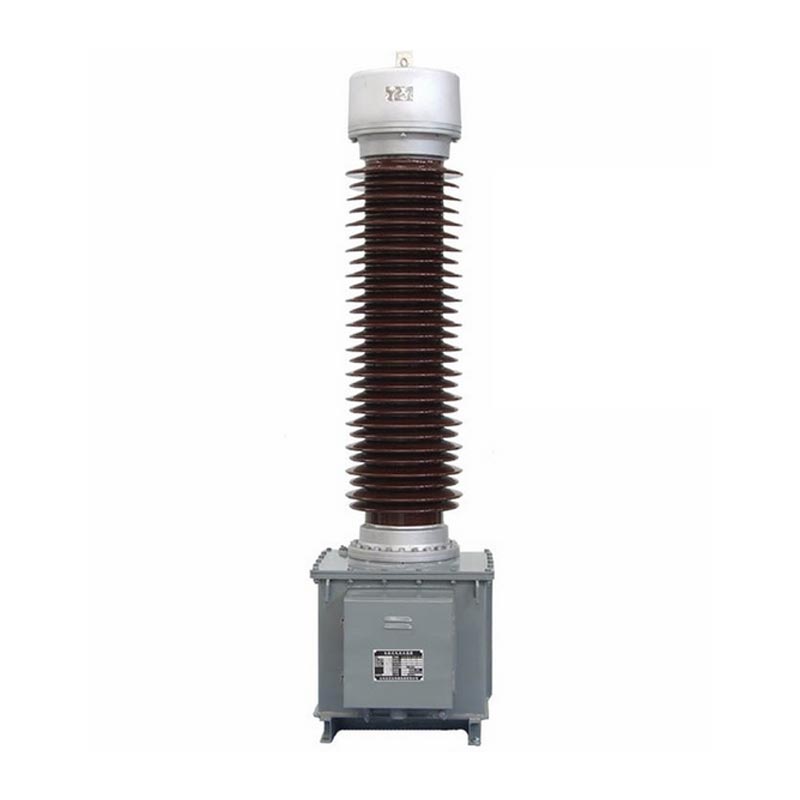

LB6-110kV కెపాసిటివ్ కరెంట్ ట్రాన్స్‌ఫార్మర్

మోడల్ వివరణ మరియు వినియోగ పరిస్థితులు

1. మోడల్ పారామీటర్ వివరణ

అవుట్‌డోర్ కరెంట్ ట్రాన్స్‌ఫార్మర్ యొక్క పూర్తి మోడల్ నంబర్ LB6-110kV P/P/P/0.5ab/c, మూడు కోర్లుగా విభజించబడింది. నిర్వచనాలు:
- ప్రాథమిక నమూనా: L ప్రస్తుత ట్రాన్స్‌ఫార్మర్‌ను సూచిస్తుంది, B రక్షణ స్థాయిని సూచిస్తుంది, 6 డిజైన్ క్రమ సంఖ్యను సూచిస్తుంది, 110 రేట్ చేయబడిన వోల్టేజ్ స్థాయిని సూచిస్తుంది మరియు W2 ద్వితీయ కాలుష్య నిరోధక కాన్ఫిగరేషన్‌ను సూచిస్తుంది.
- ప్రెసిషన్ కాంబినేషన్: అంతర్నిర్మిత నాలుగు సెట్ల సెకండరీ వైండింగ్‌లు, ఒక 0.5-క్లాస్ మీటరింగ్ వైండింగ్ మరియు మూడు P-క్లాస్ ప్రొటెక్షన్ వైండింగ్‌లు, విభిన్న మీటరింగ్‌కు అనుగుణంగా వివిధ ఖచ్చితత్వ కలయికలకు మద్దతునిస్తాయి మరియు రక్షణ ఖచ్చితత్వ అవసరాలు.
- ప్రస్తుత నిష్పత్తి: 2*a/c మార్క్ చేయబడింది, ద్వంద్వ నిష్పత్తి మార్పిడికి మద్దతు ఇస్తుంది. టాప్ ఆయిల్ కన్జర్వేటర్‌గా ఉన్నప్పుడు నిష్పత్తి a/c బాహ్య కనెక్టర్ సిరీస్‌లో కనెక్ట్ చేయబడింది మరియు సమాంతరంగా కనెక్ట్ చేసినప్పుడు 2*a/c. ఆన్-సైట్ వైరింగ్ సులభంగా అనుమతిస్తుంది మారడం.

2. ప్రామాణిక ఆపరేటింగ్ పరిస్థితులు

- పరిసర ఉష్ణోగ్రత: గరిష్టం +40℃, కనిష్టంగా -25℃, రోజువారీ సగటు గరిష్టం +30℃; అల్ట్రా-తక్కువ ఉష్ణోగ్రత పరిస్థితులు చేయవచ్చు అనుకూలీకరించబడింది మరియు చర్చలు జరపండి.
- సంస్థాపన ఎత్తు: ప్రామాణిక రకం ≤1000m; LB6-110 GYW హై ఆల్టిట్యూడ్ రకం ≤4000మీ.

ఉత్పత్తి నిర్మాణ లక్షణాలు

1.వైండింగ్ మరియు ఇన్సులేషన్ నిర్మాణం

ప్రాథమిక వైండింగ్ U- ఆకారపు నిర్మాణాన్ని స్వీకరించింది. 2×400A మరియు అంతకంటే తక్కువ స్పెసిఫికేషన్‌లు పేపర్-ఇన్సులేటెడ్ ఫ్లాట్ కాపర్‌ని ఉపయోగిస్తాయి వైర్, అయితే 2×500A–2×1000A స్పెసిఫికేషన్‌లు డబుల్-లాబ్డ్ సెమీ-సర్క్యులర్ అల్యూమినియం ట్యూబ్‌లను ఉపయోగిస్తాయి. కోర్ ఉపయోగించుకుంటుంది a కెపాసిటివ్ ఆయిల్-పేపర్ ఇన్సులేషన్ ప్రక్రియ, అధిక-వోల్టేజ్ కేబుల్ పేపర్‌తో ప్రధాన ఇన్సులేషన్‌ను చుట్టడం. బహుళ పొరలు కెపాసిటర్ షీల్డింగ్ ఒక ఏకరీతి విద్యుత్ క్షేత్రాన్ని సృష్టిస్తుంది, లోపలి పొర అధిక వోల్టేజ్ మరియు బయటితో అనుసంధానించబడి ఉంటుంది పొర గ్రౌన్దేడ్, గణనీయంగా ఇన్సులేషన్ భద్రతను మెరుగుపరుస్తుంది. ప్రాధమిక వైండింగ్ తో రెండు విభాగాలుగా విభజించబడింది నాలుగు టెర్మినల్స్, సులభమైన నిష్పత్తి మార్పిడి కోసం టాప్ ఆయిల్ ట్యాంక్‌కు కనెక్ట్ అవుతాయి.

2.సీల్డ్ ప్రొటెక్షన్ డిజైన్

ఇన్సులేటింగ్ ఆయిల్ వాల్యూమ్‌లో సంభవించే మార్పులను స్వయంచాలకంగా భర్తీ చేయడానికి పైభాగంలో మెటల్ ఎక్స్‌పాండర్ ఇన్‌స్టాల్ చేయబడింది ఉష్ణోగ్రత వైవిధ్యాలు, గాలిని వేరుచేయడం మరియు తేమ కారణంగా చమురు వృద్ధాప్యాన్ని నిరోధించడం, తద్వారా పరికరాల జీవితకాలం పొడిగించడం. చమురు స్థాయిని నిజ-సమయ పర్యవేక్షణ కోసం ఎక్స్‌పాండర్‌లో అంతర్నిర్మిత చమురు స్థాయి పరిశీలన విండో ఉంది. అన్నీ సెకండరీ టెర్మినల్స్ మరియు ప్రైమరీ షీల్డింగ్ టెర్మినల్స్ కేంద్రీయంగా ఆయిల్ ట్యాంక్ జంక్షన్ బాక్స్‌కు అనుసంధానించబడి ఉంటాయి ప్రామాణిక వైరింగ్ మరియు బలమైన వ్యతిరేక జోక్య సామర్థ్యాలు.

3.సేఫ్ ఇన్‌స్టాలేషన్ స్ట్రక్చర్

ఆయిల్ ట్యాంక్ అధిక-నాణ్యత ఉక్కు ప్లేట్ల నుండి వెల్డింగ్ చేయబడింది, స్థిరంగా ఉండటానికి దిగువన ముందుగా డ్రిల్లింగ్ చేసిన ట్రైనింగ్ రంధ్రాలు ఉంటాయి. మొత్తం ట్రైనింగ్. జంక్షన్ బాక్స్ మరియు ఆయిల్ ట్యాంక్ విశ్వసనీయతను నిర్ధారించడానికి అంకితమైన గ్రౌండింగ్ బోల్ట్‌లతో అమర్చబడి ఉంటాయి ద్వితీయ వైండింగ్ మరియు మొత్తం యూనిట్ యొక్క గ్రౌండింగ్. ఉత్పత్తి తగ్గిన ధ్రువణత రూపకల్పనను కలిగి ఉంది; ప్రాథమికంగా ఉన్నప్పుడు ప్రస్తుత P1 ప్రవేశిస్తుంది మరియు P2 నిష్క్రమిస్తుంది, సెకండరీ కరెంట్ S1/S2/S3 ద్వారా ఉత్పత్తి అవుతుంది, ఇది పరిశ్రమ-ప్రామాణిక వైరింగ్‌కు అనుగుణంగా ఉంటుంది తర్కం మరియు ఆన్-సైట్ కమీషన్‌ను సులభతరం చేయడం.

కోర్ సాంకేతిక పారామితులు

1. ప్రాథమిక విద్యుత్ పారామితులు

- రేట్ చేయబడిన ఆపరేటింగ్ వోల్టేజ్: 110kV; గరిష్ట ఆపరేటింగ్ వోల్టేజ్: 126kV
- రేటెడ్ ఫ్రీక్వెన్సీ: 50/60Hz; ధ్రువణత: వ్యవకలన ధ్రువణత
- రేటెడ్ ప్రాథమిక కరెంట్: 2×50A～2×1000A (బహుళ స్పెసిఫికేషన్‌లు అందుబాటులో ఉన్నాయి)
- రేట్ చేయబడిన సెకండరీ కరెంట్: 1A, 5A
- సెకండరీ అవుట్‌పుట్ కెపాసిటీ: 15VA～50VA (ట్రాన్స్‌ఫార్మర్ నిష్పత్తికి అనుకూలం)

2. ఖచ్చితత్వ లోపం ప్రమాణాలు

- మీటరింగ్ క్లాస్ (0.2/0.5): ప్రస్తుత లోపం ±0.2%～±1.5%, దశ వ్యత్యాసం 10′～90′, అధిక-ఖచ్చితమైన శక్తిని కలుసుకోవడం మీటరింగ్ అవసరాలు.
- రక్షణ తరగతి (5P/10P): 5P తరగతి ప్రస్తుత లోపం ≤±1%, మిశ్రమ లోపం ≤5%; 10P తరగతి మిశ్రమ లోపం ≤10%, సిస్టమ్ లోపం విషయంలో నమ్మకమైన రక్షణ ఆపరేషన్.

3. వోల్టేజ్ మరియు ఇన్సులేషన్ పారామితులను తట్టుకోండి

- పవర్ ఫ్రీక్వెన్సీ తట్టుకునే వోల్టేజ్: 185kV/1min ప్రైమరీ మరియు సెకండరీ సర్క్యూట్‌లకు మరియు గ్రౌండ్‌కు; కోసం 3kV/1min ద్వితీయ సర్క్యూట్లు మరియు భూమికి; ప్రాథమిక షీల్డ్ భూమికి 5kV/1min. బాహ్య ఇన్సులేషన్ పొడి పరీక్ష: 230kV; తడి పరీక్ష: 185kV.
- మెరుపు ప్రేరణ వోల్టేజీని తట్టుకుంటుంది: అంతర్గత ఇన్సులేషన్ 450kV; GYW2 అధిక ఎత్తులో ఉన్న కాలుష్య నిరోధక రకం వరకు 560కి.వి.
- క్రీపేజ్ దూరం: ప్రామాణిక రకం ≥16mm/kV; ≥31mm/kV వరకు కాలుష్య నిరోధక రకం, కఠినమైన వాతావరణాలకు అనుకూలం తీర ప్రాంతాలు, పారిశ్రామిక కాలుష్యం మరియు ఎత్తైన ప్రదేశాలు వంటివి.

4. షార్ట్ సర్క్యూట్ స్టెబిలిటీ పారామితులు

పరికరాలు అద్భుతమైన థర్మల్ మరియు డైనమిక్ స్టెబిలిటీ పనితీరును ప్రదర్శిస్తాయి. 300-600A స్పెసిఫికేషన్ల కోసం, ది స్వల్పకాలిక ఉష్ణ స్థిరత్వం కరెంట్ 31.5-45kAకి చేరుకుంటుంది మరియు డైనమిక్ స్టెబిలిటీ కరెంట్ 80-115kAకి చేరుకుంటుంది, తక్షణ షార్ట్-సర్క్యూట్ కరెంట్ సర్జ్‌లను తట్టుకోగల సామర్థ్యం మరియు పరికరాల నష్టాన్ని నివారించడం.

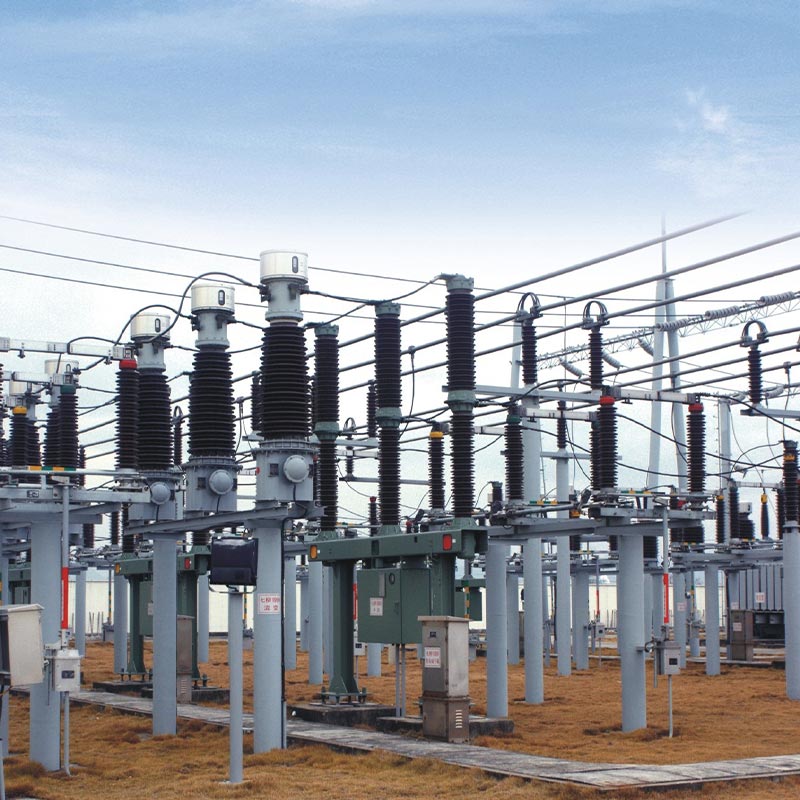

వాస్తవ-ప్రపంచ దరఖాస్తు కేసు

Usune LB6-110kV అవుట్‌డోర్ కరెంట్ ట్రాన్స్‌ఫార్మర్ 110kV పవర్ గ్రిడ్ సబ్‌స్టేషన్ అప్‌గ్రేడ్‌కి విజయవంతంగా వర్తించబడింది తూర్పు చైనాలో ప్రాజెక్ట్, పాత పరికరాలను భర్తీ చేయడం మరియు తక్కువ ఖచ్చితత్వం, చెడు వాతావరణం వంటి సమస్యలను పరిష్కరించడం ప్రతిఘటన, మరియు తరచుగా నిర్వహణ.

ప్రాజెక్ట్ సబర్బన్ ఇండస్ట్రియల్ పార్క్‌లో ఉంది, ఈ ప్రాంతం ఏడాది పొడవునా తేమ మరియు స్వల్పంగా ఉంటుంది. పారిశ్రామిక కాలుష్యం, బహుళ తయారీ కంపెనీలకు విద్యుత్ సరఫరా. ప్రాజెక్ట్ LB6-110kV GYWని ఎంపిక చేసింది కాలుష్య నిరోధక అధిక-ఎత్తు మోడల్ (2×300/5A, 5P30/5P30/0.5S/0.2S ఖచ్చితత్వం కలయిక). రెండేళ్లకు పైగా తర్వాత స్థిరమైన ఆపరేషన్‌లో, 0.2S/0.5S హై-ప్రెసిషన్ వైండింగ్‌లు పారిశ్రామిక వినియోగదారులకు ఖచ్చితమైన మీటరింగ్‌ని నిర్ధారిస్తాయి, అయితే బహుళ రక్షణ వైండింగ్‌లు గ్రిడ్ హెచ్చుతగ్గులు మరియు చిన్న షార్ట్-సర్క్యూట్ లోపాలకు వేగవంతమైన ప్రతిస్పందనను అందిస్తాయి సున్నా తప్పుడు ప్రయాణాలు మరియు ట్రిప్‌లో సున్నా వైఫల్యాలు. పూర్తిగా మూసివున్న నిర్మాణం తేమ మరియు కలుషితాన్ని సమర్థవంతంగా నిరోధిస్తుంది తుప్పు, చమురు లీకేజీ లేదా ఇన్సులేషన్ వృద్ధాప్య సమస్యలు లేకుండా, తదుపరి నిర్వహణ పనిభారం కంటే ఎక్కువ తగ్గుతుంది 60%, కఠినమైన ఆపరేటింగ్ పరిస్థితుల్లో ఉత్పత్తి యొక్క స్థిరత్వం మరియు విశ్వసనీయతను పూర్తిగా ధృవీకరిస్తుంది.

LB 6 - 110 kV ప్రదర్శన మరియు సంస్థాపన కొలతలు

ప్రాజెక్ట్ సూచన

కాస్-స్పేస్ రాకెట్ లాంచ్ ప్రాజెక్ట్

పరీక్ష నివేదిక

తరచుగా అడిగే ప్రశ్నలు

Q1: ఆన్-సైట్ డ్యూయల్ కరెంట్ రేషియోల మధ్య మారడం ఎలా?

పరికరాలు వేరుచేయడం అవసరం లేదు. ఎగువ చమురుపై బాహ్య కనెక్టర్ల వైరింగ్ కాన్ఫిగరేషన్ మాత్రమే కన్జర్వేటర్ సర్దుబాటు అవసరం. ప్రైమరీ వైండింగ్స్ యొక్క సిరీస్ కనెక్షన్ బేస్ రేషియో a/c; సమాంతర కనెక్షన్ ప్రాథమిక కరెంట్ నిష్పత్తి 2*a/c కంటే రెట్టింపు ఫలితాలు. పరికరాలు డిఫాల్ట్‌గా సమాంతరంగా రవాణా చేయబడతాయి; కేవలం అనుసరించండి పరికరాల ఇన్సులేషన్ లేదా జీవితకాలాన్ని ప్రభావితం చేయకుండా త్వరగా మారడానికి వైరింగ్ రేఖాచిత్రం.

Q2: వివిధ ఇన్సులేషన్ మరియు కాలుష్య నిరోధక నమూనాలకు ఏ దృశ్యాలు అనుకూలంగా ఉంటాయి?

ప్రామాణిక రకం (≥16mm/kV) 1000m కంటే తక్కువ మంచి వాతావరణం ఉన్న మైదాన ప్రాంతాలకు అనుకూలంగా ఉంటుంది; W వ్యతిరేక కాలుష్య రకం (≥20mm/kV) పట్టణ మరియు సాధారణ పారిశ్రామిక కాలుష్య దృశ్యాలకు అనుకూలంగా ఉంటుంది; GYW అధిక ఎత్తులో ఉన్న కాలుష్య నిరోధక రకం (≥25mm/kV) 4000m కంటే తక్కువ ఎత్తులో ఉన్న ప్రాంతాలకు అనుకూలంగా ఉంటుంది; GYW2 మెరుగుపరచబడిన రకం (≥31mm/kV) తీవ్రం కోసం రూపొందించబడింది కోస్టల్ సాల్ట్ స్ప్రే, భారీ పారిశ్రామిక కాలుష్యం మరియు అత్యంత ఎత్తైన ప్రదేశాలు వంటి పరిస్థితులు బలంగా ఉంటాయి ఇన్సులేషన్ యాంటీ ఏజింగ్ పనితీరు.

Q3: అవుట్‌డోర్ కరెంట్ ట్రాన్స్‌ఫార్మర్‌కు సంబంధించిన ప్రధాన నిర్వహణ పరిగణనలు ఏమిటి?

మొదటిది, అధిక-వోల్టేజ్ ఇండక్షన్ ప్రమాదాలను నివారించడానికి సెకండరీ ఓపెన్-సర్క్యూట్ ఆపరేషన్ ఖచ్చితంగా నిషేధించబడింది. రెండవది, ది మూసివున్న నిర్మాణాన్ని ఏకపక్షంగా విడదీయకూడదు; నిర్వహణ-రహిత ఆపరేషన్ సాధారణ సమయంలో సాధ్యమవుతుంది పరిస్థితులు. మూడవది, విద్యుద్వాహక నష్టం మరియు ఇన్సులేషన్ నిరోధకత ఏటా పరీక్షించబడాలి మరియు డేటా తప్పనిసరిగా ఉండాలి ప్రాథమికంగా ఫ్యాక్టరీ విలువలకు అనుగుణంగా ఉంటుంది. నాల్గవది, చమురు స్థాయిలను కాలానుగుణంగా తనిఖీ చేయాలి మరియు అర్హత పొందాలి చమురు స్థాయి తక్కువగా ఉన్నప్పుడు ట్రాన్స్ఫార్మర్ నూనెను వెంటనే జోడించాలి.

ఉత్పత్తి ప్రయోజనాలు మరియు సారాంశం

Usune LB6 సిరీస్ 110kV/126kV అవుట్‌డోర్ కరెంట్ ట్రాన్స్‌ఫార్మర్, దాని ప్రామాణిక డిజైన్, స్థిరమైన పనితీరు మరియు బలమైన పర్యావరణ అనుకూలత, సున్నితత్వం వంటి సాంప్రదాయ పరికరాల నొప్పి పాయింట్లను పరిష్కరిస్తుంది తేమ, సులభంగా చమురు వృద్ధాప్యం మరియు బలహీనమైన యాంటీ ఫౌలింగ్ సామర్థ్యాలు. ఫ్లెక్సిబుల్ రేషియో మరియు ఖచ్చితత్వ కలయికలు కలవగలవు పవర్ గ్రిడ్ మీటరింగ్, రిలే ప్రొటెక్షన్ మరియు ఇండస్ట్రియల్ పవర్ మానిటరింగ్ యొక్క విభిన్న అవసరాలు. అధిక నాణ్యతగా ఒక ప్రసిద్ధ చైనీస్ ఫ్యాక్టరీలో ఉత్పత్తి చేయబడిన అధిక-వోల్టేజ్ పరికరాలు, ఇది అత్యంత విశ్వసనీయమైన, ఖర్చుతో కూడుకున్నది మరియు గ్లోబల్ పవర్ ప్రాజెక్ట్‌ల కోసం తక్కువ-నిర్వహణ పరిష్కారాలు, పవర్ గ్రిడ్ కంపెనీలకు విశ్వసనీయమైన సరఫరాదారుగా మరియు ఇంజనీరింగ్ కాంట్రాక్టర్లు.
