ది220kV డిస్కనెక్ట్ స్విచ్220kV AC పవర్ ట్రాన్స్మిషన్ సబ్స్టేషన్ల కోసం రూపొందించబడిన అధిక-వోల్టేజ్ అవుట్డోర్ ఐసోలేషన్ పరికరం. ఇది ప్రధానంగా ఎలక్ట్రికల్ సర్క్యూట్లను వేరుచేయడానికి, కనిపించే సేఫ్టీ డిస్కనెక్ట్ పాయింట్ను అందించడానికి మరియు అధిక-వోల్టేజ్ పరికరాల కోసం సురక్షితమైన నిర్వహణ కార్యకలాపాలను నిర్ధారించడానికి ఉపయోగించబడుతుంది.
చైనాలో ప్రొఫెషనల్ హై వోల్టేజ్ సబ్స్టేషన్ పరికరాల తయారీదారుగా, మేము స్థిరమైన విద్యుత్ పనితీరు, బలమైన బహిరంగ అనుకూలత మరియు అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా ఉండే విశ్వసనీయమైన 220kV డిస్కనెక్ట్ స్విచ్ సొల్యూషన్లను అందిస్తాము. ఉత్పత్తి IEC 62271-102 అవసరాలకు అనుగుణంగా రూపొందించబడింది మరియు పవర్ ట్రాన్స్మిషన్ మరియు డిస్ట్రిబ్యూషన్ సిస్టమ్లలో విస్తృతంగా వర్తించబడుతుంది.
సాధారణ ఆపరేషన్ సమయంలో, ది220kV డిస్కనెక్ట్ స్విచ్నిరంతరంగా రేట్ చేయబడిన కరెంట్ని తీసుకువెళుతుంది. నిర్వహణ అవసరమైనప్పుడు, ఇది తెరిచిన తర్వాత స్పష్టంగా కనిపించే ఐసోలేషన్ గ్యాప్ను సృష్టిస్తుంది, ఆపరేటర్లు దిగువ విద్యుత్ పరికరాలను సురక్షితంగా తనిఖీ చేయడానికి మరియు మరమ్మతు చేయడానికి అనుమతిస్తుంది.
డిస్కనెక్ట్ స్విచ్ నో-లోడ్ కరెంట్ స్విచింగ్ ఆపరేషన్ల కోసం రూపొందించబడింది మరియు సబ్స్టేషన్ ఆపరేషన్ భద్రతను మెరుగుపరచడానికి సర్క్యూట్ బ్రేకర్లు మరియు ఎర్తింగ్ స్విచ్లతో కలిసి పనిచేస్తుంది.

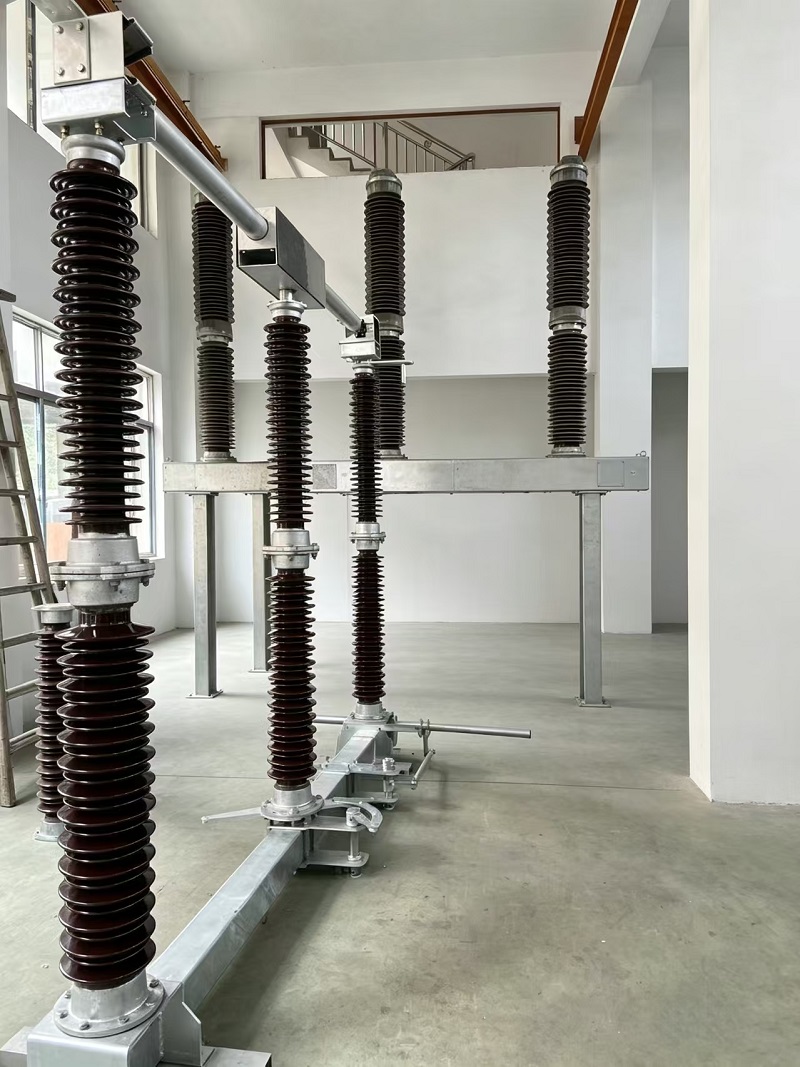

పూర్తి 220kV డిస్కనెక్టర్ మూడు-దశల ప్రధాన నిర్మాణం, సహాయక అవాహకాలు, వాహక వ్యవస్థ, స్టీల్ బేస్ ఫ్రేమ్ మరియు మోటారు-ఆధారిత ఆపరేటింగ్ మెకానిజంను కలిగి ఉంటుంది. ప్రతి భాగం అధిక-వోల్టేజ్ పరిస్థితుల్లో దీర్ఘకాలిక బాహ్య ఆపరేషన్ కోసం ఆప్టిమైజ్ చేయబడింది.
వాహక పరిచయాలు అధిక సాంద్రత కలిగిన వెండి పూతతో కూడిన రాగి మిశ్రమం పదార్థాలను ఉపయోగించి తయారు చేయబడతాయి. ఈ డిజైన్ సంపర్క నిరోధకతను సమర్థవంతంగా తగ్గిస్తుంది, నిరంతర ఆపరేషన్ సమయంలో ఉష్ణోగ్రత పెరుగుదలను తగ్గిస్తుంది మరియు విద్యుత్ వాహకత మరియు సేవా విశ్వసనీయతను మెరుగుపరుస్తుంది.
సపోర్టింగ్ ఇన్సులేటర్లు హై-గ్రేడ్ అల్యూమినా పింగాణీ లేదా ఐచ్ఛిక మిశ్రమ సిలికాన్ రబ్బరు పదార్థాలతో తయారు చేయబడతాయి. ఇన్సులేషన్ నిర్మాణం అద్భుతమైన విద్యుత్ బలం మరియు పర్యావరణ నిరోధకతను అందిస్తుంది, బాహ్య సబ్స్టేషన్లలో స్థిరమైన ఆపరేషన్ను నిర్ధారిస్తుంది.
బేస్ ఫ్రేమ్ బలమైన తుప్పు నిరోధకతతో హాట్-డిప్ గాల్వనైజ్డ్ స్టీల్ నిర్మాణాన్ని అవలంబిస్తుంది. ఇది దీర్ఘకాలిక బహిరంగ సంస్థాపనకు అనుకూలంగా ఉంటుంది మరియు వివిధ వాతావరణ పరిస్థితులలో యాంత్రిక బలాన్ని నిర్వహించడానికి సహాయపడుతుంది.
220kV అవుట్డోర్ డిస్కనెక్ట్ స్విచ్ మోటారుతో నడిచే ఆపరేటింగ్ మెకానిజంతో అమర్చబడి ఉంటుంది, అయితే మాన్యువల్ ఎమర్జెన్సీ ఆపరేషన్ కూడా అందుబాటులో ఉంటుంది. మెకానిజం బాక్స్ దుమ్ము మరియు నీటి ప్రవేశానికి వ్యతిరేకంగా రక్షణను మెరుగుపరచడానికి IP54 రక్షణ రేటింగ్తో రూపొందించబడింది.
ఆపరేటింగ్ మెకానిజం రిమోట్ మానిటరింగ్ సిస్టమ్ల కోసం పొజిషన్ ఫీడ్బ్యాక్ సిగ్నల్లను అందించే సహాయక పరిచయాలను కలిగి ఉంటుంది. ఇది ఆధునిక సబ్స్టేషన్లలో స్విచ్ స్థితిని సమర్థవంతంగా తనిఖీ చేయడానికి ఆపరేటర్లను అనుమతిస్తుంది.
డిస్కనెక్ట్ స్విచ్ను సర్క్యూట్ బ్రేకర్లు మరియు ఎర్తింగ్ స్విచ్లతో అనుసంధానం చేయడం ద్వారా తప్పు ఆపరేషన్లను నిరోధించవచ్చు. భద్రతా ఇంటర్లాకింగ్ సిస్టమ్ దీన్ని నిర్ధారిస్తుంది:
| ఉత్పత్తి రకం | అవుట్డోర్ హై వోల్టేజ్ డిస్కనెక్ట్ స్విచ్ |
| రేట్ చేయబడిన వోల్టేజ్ | 252కి.వి |
| రేట్ చేయబడిన ఫ్రీక్వెన్సీ | 50Hz |
| నిరంతర కరెంట్ రేట్ చేయబడింది | 1250A / 2000A / 2500A |
| కరెంట్ను తట్టుకునే స్వల్పకాలిక (3సె) | 40kA / 50kA |
| కరెంట్ని తట్టుకునే శిఖరం | 100kA / 125kA |
| ఆపరేటింగ్ పద్ధతి | మాన్యువల్ ఎమర్జెన్సీ ఆపరేషన్తో మోటారుతో నడిచే ఆపరేషన్ |
| మెకానిజం బాక్స్ రక్షణ | IP54 |
| వర్తించే ప్రమాణం | IEC 62271-102 |
220kV డిస్కనెక్ట్ స్విచ్ అధిక-వోల్టేజ్ పవర్ ట్రాన్స్మిషన్ సిస్టమ్లలో విస్తృతంగా ఉపయోగించబడుతుంది, వీటిలో:
నమ్మకమైన ఐసోలేషన్ పనితీరు మరియు బలమైన పర్యావరణ అనుకూలతతో, ఈ పరికరం ఆధునిక శక్తి వ్యవస్థల యొక్క సురక్షితమైన మరియు స్థిరమైన ఆపరేషన్కు మద్దతు ఇస్తుంది.
220kV డిస్కనెక్టర్ బాహ్య సంస్థాపన కోసం రూపొందించబడింది మరియు వివిధ పర్యావరణ పరిస్థితులలో విశ్వసనీయంగా పనిచేయగలదు.
ఇన్సులేషన్ సొల్యూషన్స్, ఆపరేటింగ్ మెకానిజమ్స్ మరియు ఎన్విరాన్మెంటల్ అడాప్టేషన్ ఫీచర్లతో సహా వివిధ ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా ఉత్పత్తిని అనుకూలీకరించవచ్చు.
అధిక వోల్టేజ్ సబ్స్టేషన్ పరికరాల అనుభవజ్ఞుడైన చైనా తయారీదారుగా, మేము విశ్వసనీయమైన మరియు అనుకూలీకరించిన పవర్ ట్రాన్స్మిషన్ సొల్యూషన్లను అందించడంపై దృష్టి సారిస్తాము. మా 220kV డిస్కనెక్ట్ స్విచ్ ఆధునిక పవర్ సిస్టమ్ల డిమాండ్ అవసరాలను తీర్చడానికి అధునాతన నిర్మాణ రూపకల్పన, మన్నికైన పదార్థాలు మరియు కఠినమైన నాణ్యత నియంత్రణను మిళితం చేస్తుంది.
IEC ప్రమాణాలకు అనుగుణంగా, సౌకర్యవంతమైన కాన్ఫిగరేషన్ ఎంపికలు మరియు వృత్తిపరమైన సాంకేతిక మద్దతుతో, మా 220kV డిస్కనెక్టర్ సురక్షితమైన ఐసోలేషన్ మరియు హై-వోల్టేజ్ సబ్స్టేషన్ల సమర్థవంతమైన ఆపరేషన్ కోసం నమ్మదగిన పరిష్కారాన్ని అందిస్తుంది.
