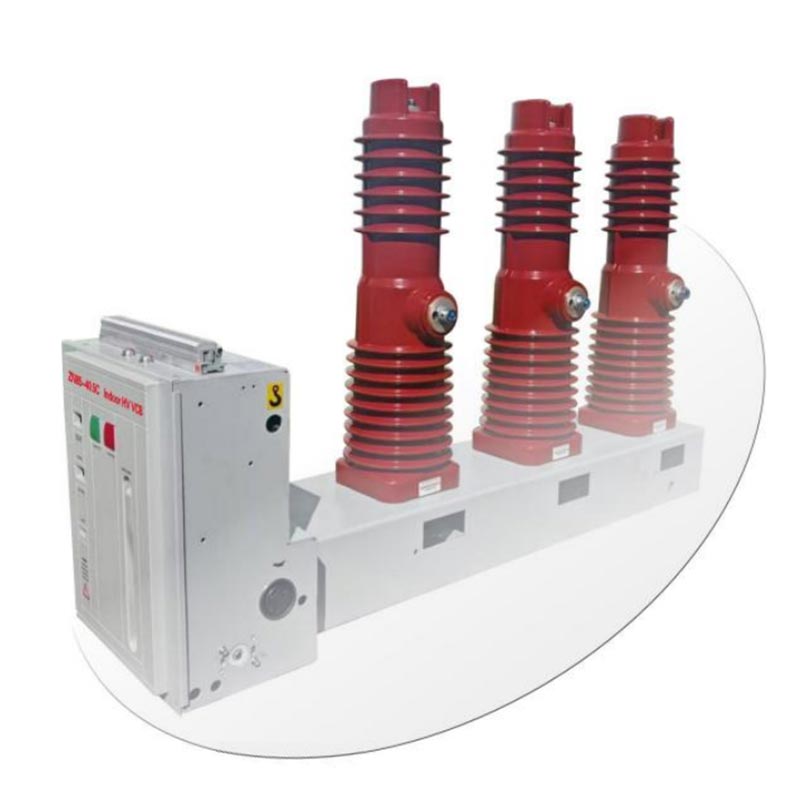

33kv ఇండోర్ Vcb వాక్యూమ్ సర్క్యూట్ బ్రేకర్

Usune 33kv ఇండోర్ Vcb వాక్యూమ్ సర్క్యూట్ బ్రేకర్ అనేది అధునాతన స్విచ్ గేర్ ఆధారంగా రూపొందించబడిన కొత్త తరం ఉత్పత్తి. R&D భావనలు మరియు ప్రపంచ విద్యుత్ పంపిణీ మార్కెట్ యొక్క వాస్తవ అవసరాలు. ఇది త్రీ-ఫేజ్ ఏసీకి అనుకూలంగా ఉంటుంది 40.5kV (33kV ఆపరేటింగ్ లెవెల్) రేట్ చేయబడిన వోల్టేజ్‌తో 50Hz ఇండోర్ పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్స్, కోర్ అండర్ టేకింగ్ సాధారణ లోడ్ స్విచింగ్, ఫాల్ట్ కరెంట్ అంతరాయం, సిస్టమ్ ఓవర్‌లోడ్ రక్షణ మరియు పరికరాలు వంటి విధులు భద్రతా ఒంటరిగా.

ఉత్పత్తి సంక్లిష్టమైన మరియు అనవసరమైన నిర్మాణాలను వదిలివేస్తుంది, సమీకృత ఫ్రేమ్ మరియు మాడ్యులర్ లేఅవుట్‌ను స్వీకరించి, ఆప్టిమైజ్ చేయబడింది అధిక-వోల్టేజ్ స్విచ్‌గేర్‌లో స్థిర సైడ్-మౌంట్ ఇన్‌స్టాలేషన్ కోసం. ఇది క్యాబినెట్ స్థలంలో గణనీయమైన ప్రయోజనాలను అందిస్తుంది అనుసరణ, మొత్తం నిర్మాణ స్థిరత్వం మరియు తరువాత ఆపరేషన్ మరియు నిర్వహణ. సాంప్రదాయ ఇండోర్‌తో పోలిస్తే వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు, ఇది తరచుగా ఆపరేటింగ్ పరిస్థితులకు మరింత అనుకూలంగా ఉంటుంది, సుదీర్ఘ యాంత్రిక జీవితాన్ని కలిగి ఉంటుంది మరియు మరింత స్థిరమైన ఆపరేషన్ అనుగుణ్యత, క్లిష్టమైన యొక్క నిరంతర మరియు విశ్వసనీయమైన ఆపరేషన్ అవసరాలను పూర్తిగా తీరుస్తుంది విద్యుత్ సరఫరా లింకులు.

కోర్ ఉత్పత్తి ప్రయోజనాలు

1. వృత్తిపరమైన R&D + దృశ్య-ఆధారిత డిజైన్

33kV/40.5kV ఇండోర్ స్విచ్‌గేర్‌లోని ప్రాక్టికల్ అప్లికేషన్‌ల నొప్పి పాయింట్లను పరిష్కరించడానికి ప్రత్యేకంగా అభివృద్ధి చేయబడింది, ఇది ప్రొఫెషనల్ స్విచ్ డిజైన్ లాజిక్‌ను స్వీకరిస్తుంది. దీని మెకానికల్ అవుట్‌పుట్ లక్షణాలు ఖచ్చితంగా సరిపోలాయి వాక్యూమ్ ఇంటర్ప్టర్ యొక్క కార్యాచరణ అవసరాలు. అన్ని నిర్మాణ మరియు పనితీరు కాన్ఫిగరేషన్‌లు దీని కోసం రూపొందించబడ్డాయి అంతర్గత స్థిర సంస్థాపనలు, తరచుగా కార్యకలాపాలు, సబ్‌స్టేషన్‌లు మరియు పారిశ్రామిక విద్యుత్ పంపిణీ దృశ్యాలు. ది సాంకేతికత పరిణతి చెందినది మరియు ఇంజనీరింగ్ అనువర్తనాలకు అత్యంత ఆచరణాత్మకమైనది.

2. రియల్-వరల్డ్ టెస్టింగ్ + స్థిరమైన అప్లికేషన్ ఫీడ్‌బ్యాక్

33kV ఇండోర్ Vcb వాక్యూమ్ సర్క్యూట్ బ్రేకర్ పరిపక్వ మాడ్యులర్ స్ప్రింగ్ ఆపరేటింగ్ మెకానిజంను ఉపయోగిస్తుంది. దాని ప్రసారం నిర్మాణం సరళమైనది మరియు నమ్మదగినది, సంక్లిష్టమైన లేదా సులభంగా దెబ్బతిన్న ప్రసార లింక్‌లు లేవు. అనేక ధృవీకరించబడింది పారిశ్రామిక విద్యుత్ పంపిణీ, సబ్‌స్టేషన్ నవీకరణలు మరియు మైనింగ్ విద్యుత్ సరఫరా ప్రాజెక్టులు అద్భుతమైనవి ముగింపు మరియు ప్రారంభ ఖచ్చితత్వం, యాంత్రిక జీవితకాలం మరియు వ్యతిరేక జోక్య సామర్థ్యాలలో పనితీరు.

3. ప్రామాణిక పనితీరు + పూర్తి మద్దతు పారామితులు

ఆపరేటింగ్ కాయిల్, ఎనర్జీ స్టోరేజ్ మోటార్ మరియు ఆపరేటింగ్ లాజిక్ అన్నీ రేటెడ్ పారామితుల ప్రకారం రూపొందించబడ్డాయి. ది వోల్టేజ్ అనుసరణ పరిధి స్పష్టంగా ఉంది మరియు సహాయక స్విచ్ లింకేజ్ లాజిక్ నమ్మదగినది. ఉత్పత్తి మూసివేయబడింది, పూర్తి కొలతలు, ఇంటర్‌ఫేస్‌లు మరియు వైరింగ్‌తో ఓపెనింగ్ మరియు ఎనర్జీ స్టోరేజ్ ఆపరేషన్‌లు ప్రామాణికంగా ఉంటాయి ఆకృతీకరణలు. ఇది నేరుగా ప్రామాణిక 33kV ఇండోర్ స్విచ్ గేర్‌తో సరిపోలవచ్చు, బలమైన అనుకూలతను అందిస్తుంది మరియు అధిక పునఃస్థాపన.

4. సురక్షితమైన, స్థిరమైన మరియు వినియోగదారు-స్నేహపూర్వక డిజైన్

డ్యూయల్ ఎలక్ట్రిక్/మాన్యువల్ ఎనర్జీ స్టోరేజ్ మోడ్‌లతో అమర్చబడి, స్థితి సూచిక మరియు సహాయక స్విచ్ సమకాలీకరించబడ్డాయి. ఒక హైడ్రాలిక్ బఫర్ శోషణ డిజైన్ ట్రిప్పింగ్ యొక్క తరువాతి దశలలో ఉపయోగించబడుతుంది, ప్రభావవంతంగా ప్రభావం దుస్తులు తగ్గిస్తుంది మరియు కార్యాచరణ భద్రతను మెరుగుపరచడం. ఇది ఎనర్జీ స్టోరేజ్ మరియు ఓపెనింగ్/క్లోజింగ్ స్టేటస్‌పై స్పష్టమైన ఫీడ్‌బ్యాక్‌ను అందిస్తుంది తప్పుగా పనిచేసే ప్రమాదం మరియు ఆన్-సైట్ ఆపరేషన్ మరియు నిర్వహణ భద్రతను సమగ్రంగా నిర్ధారించడం.

ఆపరేటింగ్ స్ట్రక్చర్ మరియు మెకానికల్ సిస్టమ్

Usune ZN85C-40.5 33kV ఇండోర్ Vcb వాక్యూమ్ సర్క్యూట్ బ్రేకర్ యొక్క కోర్ ప్రత్యేక మాడ్యులర్ స్ప్రింగ్ ఆపరేటింగ్‌ను ఉపయోగిస్తుంది మెకానిజం, ఇది పూర్తిగా పరికరాల ఫ్రేమ్ లోపల వ్యవస్థాపించబడింది మరియు ఇది ఒక అనివార్యమైన ప్రధాన భాగం సర్క్యూట్ బ్రేకర్ యొక్క మొత్తం నిర్మాణం. ఈ మెకానిజం ప్రత్యేకంగా 40.5kV ఇండోర్ ఫిక్స్‌డ్-సైడ్-మౌంటెడ్ కోసం రూపొందించబడింది నమూనాలు, అత్యంత సరళీకృత ప్రసార నిర్మాణం మరియు మరింత హేతుబద్ధమైన శక్తి పంపిణీతో.

సర్క్యూట్ బ్రేకర్ యొక్క నిలువు లేఅవుట్‌కు దాని పరిపూర్ణ అనుసరణ దాని అత్యంత ముఖ్యమైన నిర్మాణాత్మక హైలైట్, ప్రధాన సర్క్యూట్ మరియు పోల్ సిస్టమ్‌తో అత్యంత సమీకృత అసెంబ్లీని అనుమతిస్తుంది. మెకానిజం యొక్క అవుట్‌పుట్ ఫోర్స్ కర్వ్ సరిగ్గా సరిపోలని ఆపరేటింగ్ వంటి సమస్యలను నివారించడం ద్వారా వాక్యూమ్ ఇంటర్‌ప్టర్ యొక్క కార్యాచరణ అవసరాలకు సరిగ్గా సరిపోతుంది వేగం, అస్థిర సంపర్క పీడనం మరియు సాంప్రదాయిక యంత్రాంగాల వల్ల కలిగే స్వల్ప యాంత్రిక జీవితకాలం. ఇది 40.5kV ఇండోర్ వాక్యూమ్ సర్క్యూట్ యొక్క యాంత్రిక లక్షణాలు మరియు ఆపరేటింగ్ పరిస్థితులకు ప్రత్యేకంగా సరిపోతుంది బ్రేకర్లు.

వర్కింగ్ ప్రిన్సిపల్ మరియు ఆపరేషన్ ఫ్లో

1. శక్తి నిల్వ ఆపరేషన్

సర్క్యూట్ బ్రేకర్ యొక్క క్లోజింగ్ పవర్ పూర్తిగా క్లోజింగ్ స్ప్రింగ్ ఎనర్జీ స్టోరేజ్ ద్వారా అందించబడుతుంది, రెండింటికి మద్దతు ఇస్తుంది ఎలక్ట్రిక్ మోటార్ డ్రైవ్ మరియు మాన్యువల్ హ్యాండిల్ ఆపరేషన్ మోడ్‌లు. విద్యుత్తు అంతరాయం లేదా నిర్వహణ సమయంలో కూడా, ఇది సాధారణమైనదిగా నిర్ధారిస్తుంది శక్తి నిల్వ మరియు బ్యాకప్ ముగింపు.

ఎలక్ట్రిక్ ఎనర్జీ స్టోరేజ్ మోడ్‌లో, మెకానిజం యొక్క సైడ్ ప్లేట్‌కు అమర్చబడిన ఎనర్జీ స్టోరేజ్ మోటారు గేర్‌ను నడుపుతుంది ప్రసార వ్యవస్థ. మాన్యువల్ ఎనర్జీ స్టోరేజ్ మోడ్‌లో, ఆపరేటర్ ప్రత్యేక శక్తి నిల్వ హ్యాండిల్‌ను తిప్పుతూ లాగుతుంది గేర్ షాఫ్ట్ మరియు గేర్ అసెంబ్లీ. ఓవర్‌రన్నింగ్ క్లచ్ ద్వారా, ఎనర్జీ స్టోరేజ్ షాఫ్ట్ సింక్రోనస్‌గా తిరుగుతుంది, శక్తి నిల్వను పూర్తి చేయడానికి ముగింపు వసంతాన్ని విస్తరించడం.

పూర్తి శక్తి నిల్వను చేరుకున్న తర్వాత, శక్తి నిల్వ పాల్ క్యామ్ రోలర్‌ను మరియు ఓవర్‌రన్నింగ్ క్లచ్‌ను సురక్షితంగా లాక్ చేస్తుంది స్వయంచాలకంగా విడిపోతుంది. అదే సమయంలో, కనెక్ట్ చేసే ప్లేట్ ఎనర్జీ స్టోరేజ్ ఇండికేటర్‌ను తిప్పడానికి డ్రైవ్ చేస్తుంది, "శక్తి నిల్వ చేయబడిన" సూచికను ప్రదర్శిస్తుంది మరియు మోటారు శక్తిని కత్తిరించడానికి సహాయక స్విచ్ మారుతుంది. ఈ వద్ద పాయింట్, సర్క్యూట్ బ్రేకర్ స్పష్టమైన మరియు నమ్మదగిన స్థితితో మూసివేసే-సిద్ధమైన స్థితిలోకి ప్రవేశిస్తుంది.

2. ముగింపు ఆపరేషన్

క్లోజింగ్ బటన్‌ను మాన్యువల్‌గా నొక్కడం ద్వారా లేదా మూసివేసే విద్యుదయస్కాంతాన్ని రిమోట్‌గా నియంత్రించడం ద్వారా మూసివేయడం సాధించవచ్చు. ట్రిగ్గర్ చేసిన తర్వాత, ఎనర్జీ స్టోరేజ్ మెకానిజం పాల్ లాక్‌ని విడుదల చేస్తుంది మరియు ముందుగా నిల్వ చేసిన క్లోజింగ్ స్ప్రింగ్‌ను వేగంగా విడుదల చేస్తుంది కాంట్రాక్ట్‌లు, కామ్, ఎనర్జీ స్టోరేజ్ షాఫ్ట్ మరియు ఓవర్‌రన్నింగ్ క్లచ్ సమకాలికంగా కదలడానికి కారణమవుతాయి.

కామ్ అనుసంధాన యంత్రాంగాన్ని మరింతగా నడిపిస్తుంది, ఇన్సులేట్ చేయబడిన పుల్ రాడ్‌ను నెట్టి, మూసివేత వైపుకు పరిచయాన్ని కదిలిస్తుంది. స్థానం, కాంటాక్ట్ డిస్క్ స్ప్రింగ్‌ను కుదించడం మరియు రేట్ చేయడానికి అవసరమైన స్థిరమైన కాంటాక్ట్ ప్రెజర్‌ను ఏర్పాటు చేయడం ప్రస్తుత ప్రసరణ. మూసివేసిన తర్వాత, మూసివేసే పావల్ మెకానిజం రోలర్ను లాక్ చేస్తుంది, మూసి ఉన్న స్థానాన్ని నిర్వహించడం; ది శక్తి నిల్వ సూచిక మరియు సహాయక స్విచ్ స్వయంచాలకంగా రీసెట్, మోటార్ సర్క్యూట్ కనెక్ట్. బాహ్య తో విద్యుత్ సరఫరా, అది వెంటనే రీ-ఎనర్జీ స్టోరేజ్ స్థితికి ప్రవేశిస్తుంది, ముగింపు/ప్రారంభ సూచిక దీనికి మారుతుంది "క్లోజ్డ్" స్టేట్, మరియు ప్రధాన మరియు సహాయక స్విచ్‌లు సింక్రోనస్ స్విచింగ్‌ను పూర్తి చేస్తాయి.

3. ట్రిప్పింగ్ ఆపరేషన్

ట్రిప్ మూడు మార్గాల్లో ట్రిగ్గర్ చేయబడుతుంది: ట్రిప్ బటన్ ద్వారా మాన్యువల్‌గా, ఎక్స్‌టర్నల్ ఎలక్ట్రికల్ ట్రిప్ యూనిట్ ద్వారా లేదా ఒక ద్వారా ఓవర్ కరెంట్ ట్రిప్ యూనిట్. ట్రిగ్గర్ చేసిన తర్వాత, క్లోజింగ్ లాచెస్ అన్‌లాక్ చేయబడి, వాటి మధ్య లాకింగ్ స్థితిని విడుదల చేస్తుంది యంత్రాంగం మరియు రోలర్లు.

కాంటాక్ట్ స్ప్రింగ్ మరియు ట్రిప్పింగ్ స్ప్రింగ్ యొక్క మిశ్రమ చర్య కింద, లోపల కదిలే మరియు స్థిరమైన పరిచయాలు స్థిర పోల్ యొక్క వాక్యూమ్ ఇంటర్‌ప్టర్ చాంబర్ త్వరగా మరియు విశ్వసనీయంగా వేరు చేయబడి, ఫాల్ట్ కరెంట్ లేదా లోడ్‌ను సాధిస్తుంది ప్రస్తుత అంతరాయం. ట్రిప్పింగ్ చర్య యొక్క తరువాతి దశలలో, అంతర్నిర్మిత హైడ్రాలిక్ బఫర్ అవశేషాలను గ్రహిస్తుంది ఇంపాక్ట్ ఎనర్జీ, చివరి ట్రిప్పింగ్ పొజిషన్‌ను పరిమితం చేయడం, మెకానికల్ ఇంపాక్ట్ నాయిస్ మరియు వేర్‌ను తగ్గించడం మరియు విస్తరించడం పరికరం యొక్క మొత్తం యాంత్రిక జీవితం.

కీ ఎలక్ట్రికల్ మరియు మెకానికల్ పారామితులు

సంస్థాపన విధానం మరియు కొలతలు

Usune ZN85C-40.5 స్థిరమైన సైడ్-మౌంటెడ్ ఇన్‌స్టాలేషన్ స్ట్రక్చర్‌ను స్వీకరిస్తుంది, ప్రత్యేకంగా ప్రామాణిక ఇండోర్ కోసం రూపొందించబడింది. అధిక-వోల్టేజ్ స్విచ్ గేర్. ఇది అధిక క్యాబినెట్ అనుకూలత, అనుకూలమైన అసెంబ్లీ, ప్రారంభించడం మరియు తదుపరి లక్షణాలను కలిగి ఉంది నిర్వహణ, మరియు మూడు ప్రధాన స్రవంతి వైరింగ్ ఇన్‌స్టాలేషన్ పద్ధతులకు మద్దతు ఇస్తుంది:

- కుడివైపు అవుట్‌గోయింగ్ కేబుల్ రకం
- టాప్ ఇన్‌కమింగ్ కేబుల్ రకం
- రీసెస్డ్ ఇన్‌స్టాలేషన్ రకం

మొత్తం కొలతలు మొత్తం యూనిట్ మ్యాచింగ్ స్పెసిఫికేషన్‌లకు ఖచ్చితంగా కట్టుబడి ఉంటాయి (వివరణ కోసం మూర్తి 1 చూడండి మౌంటు హోల్ స్పేసింగ్, మొత్తం పొడవు, వెడల్పు, ఎత్తు మరియు బస్‌బార్ కనెక్షన్ కొలతలు), ప్రామాణికతను ప్రారంభించడం రీప్లేస్‌మెంట్ మరియు ఏకీకృత క్యాబినెట్ మ్యాచింగ్, కస్టమర్ డిజైన్, సవరణ మరియు ఇన్‌స్టాలేషన్ ఖర్చులను తగ్గించడం.

తరచుగా అడిగే ప్రశ్నలు

Q1: ఈ ఉత్పత్తి 33kV మరియు 40.5kV పవర్ సిస్టమ్‌లకు అనుకూలంగా ఉందా?

జ: అవును. ఉత్పత్తి యొక్క రేటింగ్ డిజైన్ వోల్టేజ్ 40.5kV, ఇది సాంప్రదాయ ఇండోర్ ఆపరేషన్ అవసరాలను పూర్తిగా తీరుస్తుంది 33kV పవర్ సిస్టమ్స్. ఇది తగినంత ఇన్సులేషన్ మరియు బ్రేకింగ్ కెపాసిటీ మార్జిన్‌లను కలిగి ఉంటుంది మరియు సురక్షితంగా మరియు స్థిరంగా ఉంటుంది పారిశ్రామిక మరియు మైనింగ్ సంస్థలు, పవర్ ప్లాంట్లు మరియు చిన్న మరియు చిన్న మరియు మధ్య తరహా సబ్‌స్టేషన్లు.

Q2: ఆన్-సైట్ విద్యుత్ సరఫరాకు అంతరాయం ఏర్పడి, శక్తి నిల్వను ఎలక్ట్రికల్‌గా పూర్తి చేయలేకపోతే ఏమి చేయాలి?

A: ఈ 33kV ఇండోర్ Vcb వాక్యూమ్ సర్క్యూట్ బ్రేకర్ ప్రత్యేక మాన్యువల్ ఎనర్జీ స్టోరేజ్ హ్యాండిల్‌తో అమర్చబడింది. ఎప్పుడు బాహ్య విద్యుత్ సరఫరా అంతరాయం కలిగింది లేదా మోటారు విఫలమైతే, ఆపరేటర్ మానవీయంగా మూసివేత మరియు శక్తిని పూర్తి చేయవచ్చు ఎనర్జీ స్టోరేజ్ హ్యాండిల్ ద్వారా స్టోరేజ్ ఆపరేషన్, సాధారణ క్లోజింగ్ ఆపరేషన్‌ను సాధించడం మరియు గణనీయంగా మెరుగుపరచడం విద్యుత్తు అంతరాయం మరియు నిర్వహణ పరిస్థితులలో పరికరాల అత్యవసర ఆపరేషన్ సామర్థ్యం.

Q3: సాంప్రదాయ హ్యాండ్‌కార్ట్-రకం వాక్యూమ్‌తో పోలిస్తే ఈ స్థిరమైన సైడ్-మౌంటెడ్ రకం యొక్క ప్రధాన ప్రయోజనాలు ఏమిటి సర్క్యూట్ బ్రేకర్లు?

A: ఈ సైడ్-మౌంటెడ్ ఫిక్స్‌డ్ మోడల్ బలమైన స్ట్రక్చరల్ దృఢత్వం మరియు తక్కువ రేడియల్ ఇన్‌స్టాలేషన్ స్పేస్‌ను కలిగి ఉంది. కాంపాక్ట్ స్విచ్‌గేర్‌తో సరిపోలడం సులభం. ఇది తరచుగా ఆపరేషన్ మరియు వైబ్రేషన్ కింద అధిక స్థిరత్వాన్ని అందిస్తుంది పరిస్థితులు. సంస్థాపన, ఫిక్సింగ్ మరియు తదుపరి నిర్వహణ సరళమైనది, ఇది పారిశ్రామికంగా మరింత అనుకూలంగా ఉంటుంది వినియోగదారులు, రెట్రోఫిట్ ప్రాజెక్ట్‌లు మరియు స్థిరమైన మరియు అధిక అవసరాలతో పూర్తిగా డ్రాయర్-రకం కాని భర్తీ దృశ్యాలు నమ్మకమైన ఆపరేషన్.
