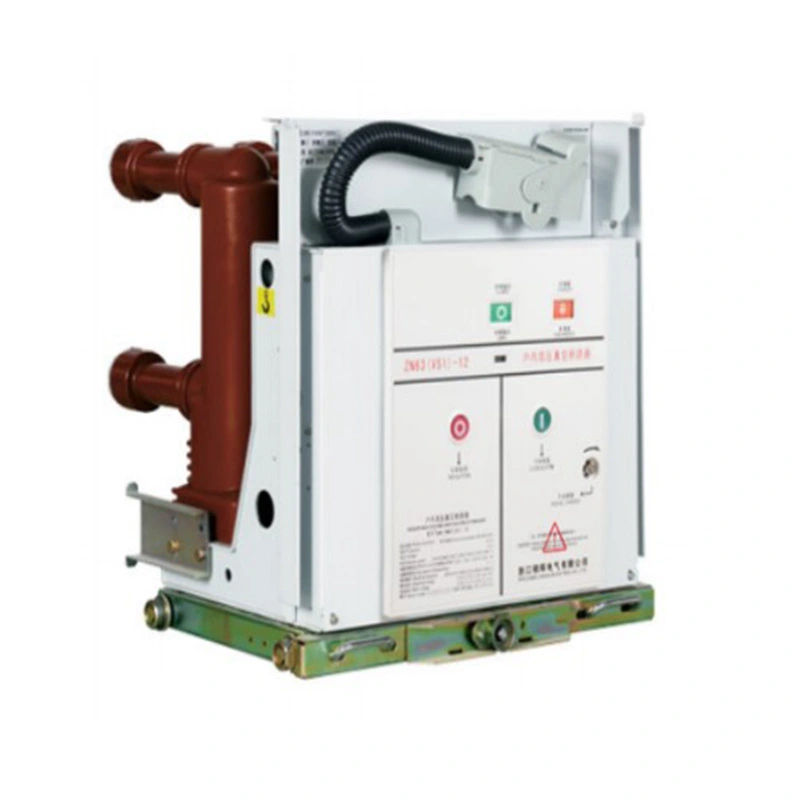

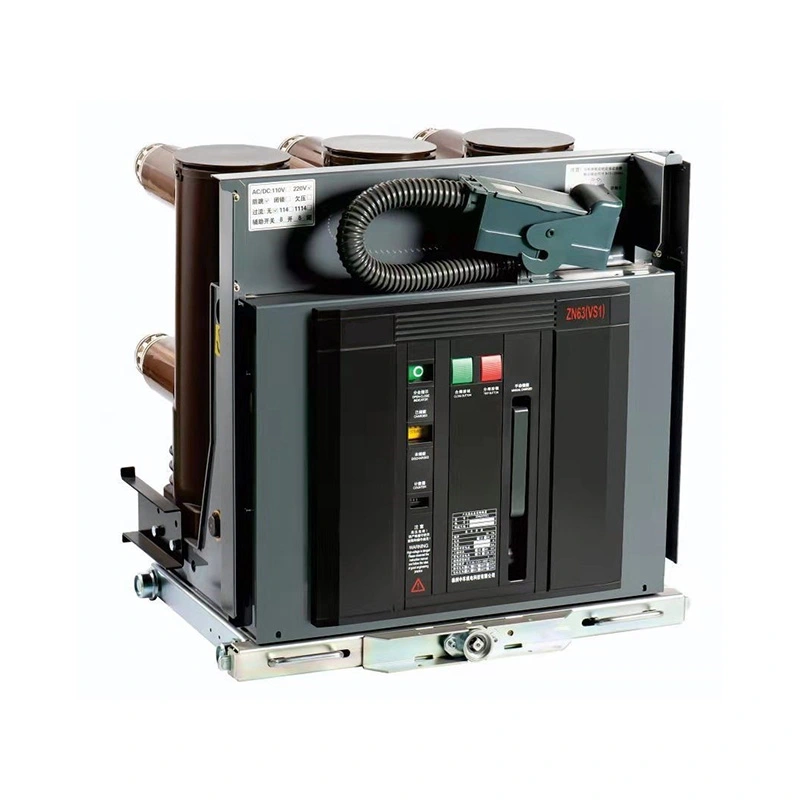

Usune 36 kV హై వోల్టేజ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ డిమాండ్ విద్యుత్ పంపిణీ అప్లికేషన్ల కోసం రూపొందించబడింది స్థిరమైన అంతరాయ పనితీరు, సౌకర్యవంతమైన కాన్ఫిగరేషన్ మరియు విశ్వసనీయ నియంత్రణ అవసరం. ఆప్టిమైజ్ చేసిన VS1తో నిర్మాణ రూపకల్పన, అధునాతన వాక్యూమ్ అంతరాయ సాంకేతికత మరియు ఐచ్ఛిక మేధో రక్షణ విధులు, ది ఉత్పత్తి ఆధునిక హై-వోల్టేజ్ స్విచింగ్ సిస్టమ్‌లకు నమ్మదగిన పరిష్కారాన్ని అందిస్తుంది.
అధిక-వోల్టేజ్ స్విచ్ గేర్ ప్రాజెక్ట్‌ల కోసం, మెకానికల్ కొలతలు మరియు క్యాబినెట్ అనుకూలత సమయంలో కీలకమైన అంశాలు పరికరాలు ఎంపిక.

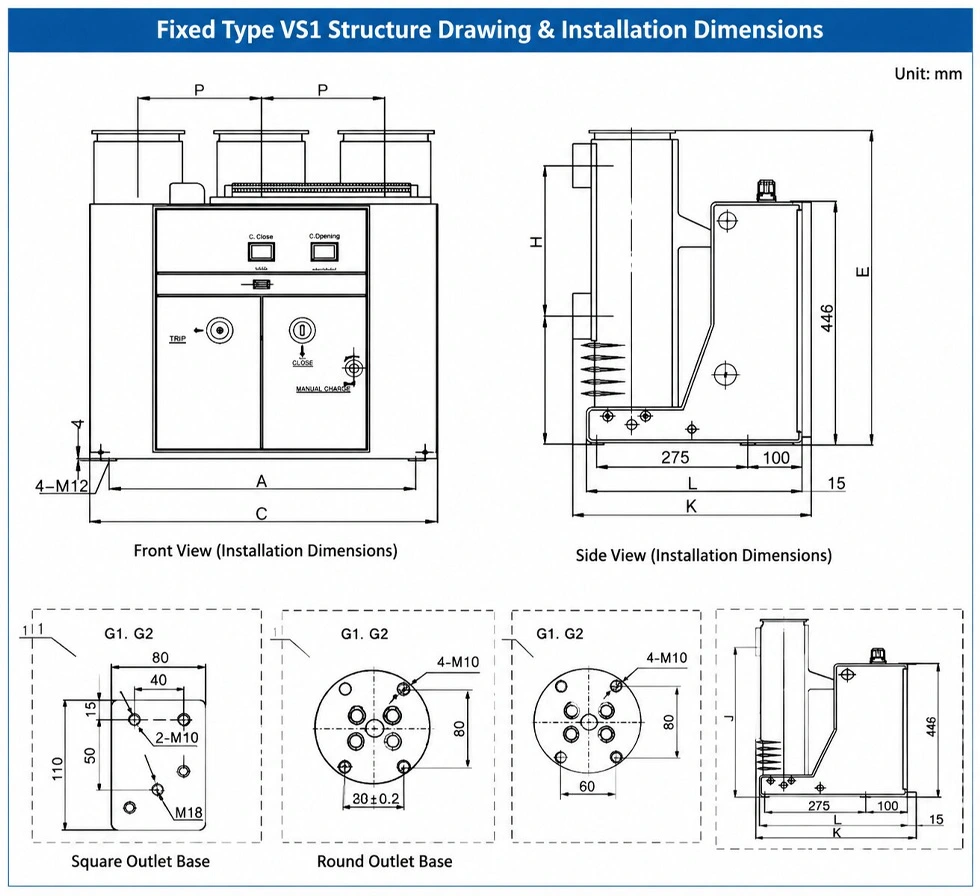

స్థిర రకం VS1 నిర్మాణం ఆప్టిమైజ్ చేయబడిన ఇన్‌స్టాలేషన్ కొలతలతో రూపొందించబడింది, ఇంజనీర్లను ఏకీకృతం చేయడానికి అనుమతిస్తుంది రేట్ చేయబడిన ప్రస్తుత అవసరాలకు అనుగుణంగా వివిధ క్యాబినెట్ కాన్ఫిగరేషన్‌లలోకి బ్రేకర్.
ప్రామాణిక నిర్మాణం వివిధ క్యాబినెట్ వెడల్పులు మరియు ప్రస్తుత స్థాయిలకు మద్దతు ఇస్తుంది, వివిధ రకాల కోసం వశ్యతను అందిస్తుంది విద్యుత్ వ్యవస్థ నమూనాలు.
| క్యాబినెట్ వెడల్పు | రేటింగ్ కరెంట్ | ప్రధాన డైమెన్షన్ లక్షణాలు |
| 800మి.మీ | 630A-1600A | మధ్యస్థ కరెంట్ అనువర్తనాల కోసం కాంపాక్ట్ నిర్మాణం |
| 1000మి.మీ | 630A-1600A | పెద్ద క్యాబినెట్ కాన్ఫిగరేషన్‌లకు అనుకూలం |
| 1000మి.మీ | 1600A-5000A | అధిక ప్రస్తుత అవసరాల కోసం రూపొందించబడింది |
ఆప్టిమైజ్ చేయబడిన మెకానికల్ లేఅవుట్ పరికరాల సమన్వయాన్ని మెరుగుపరిచేటప్పుడు ఇన్‌స్టాలేషన్ ఇబ్బందులను తగ్గించడంలో సహాయపడుతుంది అధిక-వోల్టేజ్ స్విచ్ గేర్.
ప్రాజెక్ట్ ఇన్‌స్టాలేషన్ సమయంలో ఇంజనీరింగ్ మార్పులను తగ్గించడానికి ఖచ్చితమైన డైమెన్షన్ మ్యాచింగ్ ముఖ్యం.

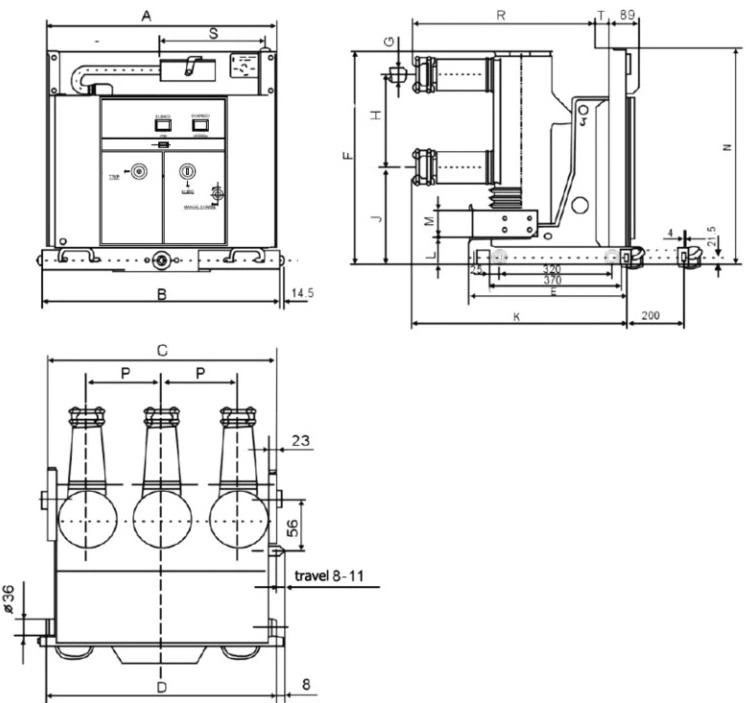

VS1 సిరీస్ మౌంటు స్థానం, టెర్మినల్ అమరిక మరియు సహా ప్రామాణిక సంస్థాపన కొలతలు అందిస్తుంది క్యాబినెట్ ఇంటర్ఫేస్ అవసరాలు.
| పరామితి | 800mm క్యాబినెట్ | 1000mm క్యాబినెట్ |
| ప్రస్తుత పరిధిని రేట్ చేసారు | 630A-1600A | 630A-5000A |
| అప్లికేషన్ రకం | స్థిర సంస్థాపన | స్థిర సంస్థాపన |
| నిర్మాణ రూపకల్పన | కాంపాక్ట్ కాన్ఫిగరేషన్ | అధిక-సామర్థ్యం కాన్ఫిగరేషన్ |
ఈ ప్రామాణిక డిజైన్ కస్టమర్‌లు సిస్టమ్ సామర్థ్యం మరియు క్యాబినెట్ ప్రకారం తగిన కాన్ఫిగరేషన్‌లను ఎంచుకోవడానికి అనుమతిస్తుంది అవసరాలు.
నియంత్రణ వ్యవస్థ నేరుగా అధిక-వోల్టేజ్ స్విచ్చింగ్ పరికరాల ఆపరేటింగ్ విశ్వసనీయతను ప్రభావితం చేస్తుంది.
Usune 36 kV హై వోల్టేజ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ ఐచ్ఛికంతో ప్రొఫెషనల్ కంట్రోల్ సర్క్యూట్ డిజైన్‌ను స్వీకరిస్తుంది క్లోజింగ్ కాయిల్, ఓపెనింగ్ కాయిల్, ఆక్సిలరీ స్విచ్‌లు, బ్లాకింగ్ కాయిల్, మోటారు ఎనర్జీ స్టోరేజ్ సిస్టమ్ మరియు ఓవర్-కరెంట్ ట్రిప్పింగ్ కాయిల్.
| భాగం | ఫంక్షన్ |
| HQ క్లోజింగ్ కాయిల్ | బ్రేకర్ మూసివేత ఆపరేషన్‌ను నియంత్రిస్తుంది |
| TQ ఓపెనింగ్ కాయిల్ | బ్రేకర్ ఓపెనింగ్ ఆపరేషన్‌ని నియంత్రిస్తుంది |
| M మోటార్ | శక్తి నిల్వ ఫంక్షన్ అందిస్తుంది |
| S1 సహాయక స్విచ్ | శక్తి నిల్వ స్థితిని సూచిస్తుంది |
| S8 సహాయక స్విచ్ | పరీక్ష స్థానాన్ని సూచిస్తుంది |
| S9 సహాయక స్విచ్ | పని స్థితిని సూచిస్తుంది |
| Y1 బ్లాకింగ్ కాయిల్ | ఆపరేషన్ లాకింగ్ రక్షణను అందిస్తుంది |
| Y7-Y9 ఓవర్ కరెంట్ కాయిల్ | ఓవర్-కరెంట్ రక్షణను అందిస్తుంది |
ఈ కాన్ఫిగరేషన్ వివిధ ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా నియంత్రణ వ్యవస్థను అనుకూలీకరించడానికి ఇంజనీర్లను అనుమతిస్తుంది.
ఎలక్ట్రికల్ ఆపరేషన్ సమయంలో, పునరావృతమయ్యే మూసివేత సంకేతాలు అసాధారణ స్విచింగ్ చర్యలకు కారణం కావచ్చు.
ఐచ్ఛిక యాంటీ-బౌన్స్ రిలే క్లోజింగ్ సర్క్యూట్‌ను డిస్‌కనెక్ట్ చేయడం ద్వారా పునరావృతమయ్యే మూసివేత కార్యకలాపాలను నిరోధించడంలో సహాయపడుతుంది క్లోజింగ్ సిగ్నల్ చాలా కాలం పాటు చురుకుగా ఉంటుంది.
ఈ ఫంక్షన్ ఆపరేటింగ్ స్థిరత్వాన్ని మెరుగుపరుస్తుంది మరియు మెకానికల్ ఆపరేటింగ్ మెకానిజంను అనవసరంగా పునరావృతం చేయకుండా రక్షిస్తుంది చర్యలు.
నియంత్రణ పరిస్థితులు సంతృప్తి చెందనప్పుడు నిరోధించే ఫంక్షన్ తప్పు ఆపరేషన్‌ను నిరోధిస్తుంది.
ద్వితీయ నియంత్రణ విద్యుత్ సరఫరా సక్రియం కానప్పుడు లేదా అవసరమైన వోల్టేజ్ పరిధికి అనుగుణంగా లేనప్పుడు, నిరోధించడం మెకానిజం అసురక్షిత మూసివేత కార్యకలాపాలను నిరోధిస్తుంది.
ఈ డిజైన్ సంక్లిష్టమైన అధిక-వోల్టేజ్ పరిసరాలలో కార్యాచరణ భద్రతను మెరుగుపరుస్తుంది.
ఐచ్ఛిక ఓవర్-కరెంట్ ట్రిప్పింగ్ ఫంక్షన్ తెలివైన తప్పు రక్షణను అందిస్తుంది.
సిస్టమ్ ప్రస్తుత ట్రాన్స్‌ఫార్మర్ సెకండరీ వైపు నుండి మూడు-దశల కరెంట్ సిగ్నల్‌లను అందుకుంటుంది మరియు వాటిని పోల్చి చూస్తుంది ముందుగా నిర్ణయించిన విలువలు. కరెంట్ సెట్టింగ్ విలువను మించిపోయినప్పుడు, రక్షణ యూనిట్ తెరవడానికి ట్రిప్ సిగ్నల్‌ను పంపుతుంది బ్రేకర్ మరియు తప్పు రక్షణ ప్రక్రియను పూర్తి చేయండి.
| రక్షణ ఫంక్షన్ | వివరణ |
| ప్రస్తుత గుర్తింపు | A, B, C దశ ప్రస్తుత సంకేతాలను పర్యవేక్షిస్తుంది |
| సిగ్నల్ పోలిక | ప్రీసెట్ సెట్టింగ్‌లతో ప్రస్తుత విలువలను సరిపోల్చండి |
| ట్రిప్ అవుట్‌పుట్ | బ్రేకర్ ఓపెనింగ్ ఆపరేషన్‌ని సక్రియం చేస్తుంది |
| రక్షణ ఫలితం | ఫాల్ట్ కరెంట్‌ని సురక్షితంగా డిస్‌కనెక్ట్ చేస్తుంది |
వేర్వేరు ప్రాజెక్ట్‌లకు వేర్వేరు నియంత్రణ సర్క్యూట్ ఏర్పాట్లు అవసరం కావచ్చు.
ఉత్పత్తి వినియోగదారుల అవసరాల ఆధారంగా ఐచ్ఛిక వైరింగ్ కాన్ఫిగరేషన్‌లకు మద్దతు ఇస్తుంది, వాటితో కలయికలతో సహా యాంటీ-బౌన్స్ ఫంక్షన్, బ్లాకింగ్ ఫంక్షన్ మరియు ఆపరేటింగ్ పవర్ ఆప్షన్‌లు.
| ఆకృతీకరణ | వ్యతిరేక బౌన్స్ | బ్లాకింగ్ ఫంక్షన్ |
| ప్రామాణిక నియంత్రణ | ఐచ్ఛికం | ఐచ్ఛికం |
| రక్షణ కాన్ఫిగరేషన్ | అందుబాటులో ఉంది | అందుబాటులో ఉంది |
| అనుకూలీకరించిన వైరింగ్ | ప్రాజెక్ట్ అవసరం ప్రకారం | ప్రాజెక్ట్ అవసరం ప్రకారం |
సౌకర్యవంతమైన వైరింగ్ డిజైన్ విభిన్న రక్షణ మరియు ఆటోమేషన్ సిస్టమ్‌లతో మెరుగైన ఏకీకరణను అనుమతిస్తుంది.
DC పవర్ ఆపరేషన్‌ని ఉపయోగిస్తున్నప్పుడు, డాష్ చేసిన బాక్స్ టెర్మినల్స్ యొక్క ధ్రువణత స్థిరంగా ఉండాలి.
సరైన శక్తి నిల్వ ఆపరేషన్‌ను నిర్ధారించడానికి మోటార్ వైరింగ్ ధ్రువణత పేర్కొన్న సర్క్యూట్ రేఖాచిత్రాన్ని అనుసరించాలి.
వైరింగ్ రేఖాచిత్రం శక్తి నిల్వ లేకుండా మరియు బహిరంగ స్థితిలో పరీక్ష స్థానం స్థితిలో బ్రేకర్‌ను సూచిస్తుంది.
నియంత్రణ వ్యవస్థ యొక్క నమ్మకమైన ఆపరేషన్ కోసం సరైన వైరింగ్ అవసరం.
Usune 36 kV హై వోల్టేజ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ అవసరమైన అధిక-వోల్టేజ్ పంపిణీ వ్యవస్థల కోసం అభివృద్ధి చేయబడింది ఆధారపడదగిన స్విచింగ్ పనితీరు మరియు దీర్ఘకాలిక ఆపరేషన్ స్థిరత్వం.
దీని ఆప్టిమైజ్ చేయబడిన మెకానికల్ స్ట్రక్చర్, నమ్మదగిన వాక్యూమ్ అంతరాయ సాంకేతికత మరియు సౌకర్యవంతమైన నియంత్రణ కాన్ఫిగరేషన్ భద్రత మరియు విశ్వసనీయత కీలకమైన అంశాలైన విద్యుత్ పంపిణీ ప్రాజెక్టులకు ఇది అనుకూలంగా ఉంటుంది.
ఇంజనీరింగ్ కంపెనీలు మరియు స్విచ్ గేర్ తయారీదారుల కోసం, ఇప్పటికే ఉన్న సిస్టమ్‌లతో అనుకూలత అనేది ఒక ముఖ్యమైన ఎంపిక కారకం.
ప్రామాణిక నిర్మాణం, బహుళ క్యాబినెట్ వెడల్పు ఎంపికలు మరియు కాన్ఫిగర్ చేయగల నియంత్రణ సర్క్యూట్‌లు ఏకీకరణను సులభతరం చేస్తాయి వివిధ అధిక-వోల్టేజ్ స్విచ్ గేర్ పరిష్కారాలలోకి.
అధిక-వోల్టేజ్ సర్క్యూట్ బ్రేకర్లను ఎంచుకున్నప్పుడు, వినియోగదారులు తరచుగా కార్యాచరణ అవసరాలు మరియు రక్షణను సమతుల్యం చేయాలి విధులు.
| పోలిక అంశం | ప్రామాణిక కాన్ఫిగరేషన్ | రక్షణ కాన్ఫిగరేషన్ |
| ప్రాథమిక స్విచింగ్ ఫంక్షన్ | అందుబాటులో ఉంది | అందుబాటులో ఉంది |
| యాంటీ-బౌన్స్ ఫంక్షన్ | ఐచ్ఛికం | అవసరమైనప్పుడు చేర్చబడుతుంది |
| నిరోధించే రక్షణ | ఐచ్ఛికం | అందుబాటులో ఉంది |
| ఓవర్-కరెంట్ రక్షణ | బాహ్య అవసరం | ఇంటిగ్రేటెడ్ ఎంపిక |
| సిస్టమ్ భద్రతా స్థాయి | ప్రామాణిక ఆపరేషన్ | మెరుగైన రక్షణ |
వేర్వేరు శక్తి వ్యవస్థలకు వేర్వేరు ప్రస్తుత సామర్థ్యాలు అవసరం.
| ప్రస్తుత పరిధిని రేట్ చేసారు | సిఫార్సు చేసిన అప్లికేషన్ |
| 630A-1600A | మీడియం లోడ్ పంపిణీ వ్యవస్థలు |
| 1600A-5000A | అధిక సామర్థ్యం గల విద్యుత్ వ్యవస్థలు |
సరైన కరెంట్ రేటింగ్‌ను ఎంచుకోవడం సిస్టమ్ సామర్థ్యాన్ని మెరుగుపరచడంలో మరియు పరికరాల ఓవర్‌లోడ్‌ను నిరోధించడంలో సహాయపడుతుంది.
| పరామితి | స్పెసిఫికేషన్ |
| ఉత్పత్తి రకం | 36 kV హై వోల్టేజ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ |
| సిరీస్ | VS1 |
| సంస్థాపన రకం | స్థిర రకం |
| రేటింగ్ కరెంట్ | 630A-5000A |
| క్యాబినెట్ వెడల్పు | 800mm / 1000mm |
| అంతరాయ సాంకేతికత | వాక్యూమ్ ఆర్క్ అంతరాయం |
| నియంత్రణ ఎంపికలు | యాంటీ-బౌన్స్ / బ్లాకింగ్ / ఓవర్ కరెంట్ ప్రొటెక్షన్ |
| ప్రమాణాలు | IEC మరియు GB |
| సర్టిఫికేషన్ | CE |
సరైన కాన్ఫిగరేషన్‌ను నిర్ధారించడానికి, కస్టమర్‌లు ఆర్డర్ చేయడానికి ముందు పూర్తి సాంకేతిక అవసరాలను అందించాలి.
| సమాచారం | ప్రయోజనం |
| రేట్ చేయబడిన వోల్టేజ్ | సిస్టమ్ వోల్టేజ్ స్థాయిని నిర్ధారించండి |
| రేట్ చేయబడిన కరెంట్ | తగిన సామర్థ్యాన్ని ఎంచుకోండి |
| క్యాబినెట్ కొలతలు | సంస్థాపన అనుకూలతను నిర్ధారించుకోండి |
| నియంత్రణ వోల్టేజ్ | మ్యాచ్ ఆపరేటింగ్ సిస్టమ్ |
| వైరింగ్ అవసరాలు | ఐచ్ఛిక విధులను నిర్ధారించండి |
| రక్షణ అవసరాలు | అదనపు మాడ్యూళ్లను ఎంచుకోండి |
ఖచ్చితమైన సాంకేతిక సమాచారం ఇంజనీరింగ్ నిర్ధారణ సమయాన్ని తగ్గించడంలో సహాయపడుతుంది మరియు ప్రాజెక్ట్ సామర్థ్యాన్ని మెరుగుపరుస్తుంది.
ఉత్పత్తి అభివృద్ధి, తయారీ మరియు పరీక్ష అంతటా Usune కఠినమైన నాణ్యత నిర్వహణను వర్తిస్తుంది.
| సర్టిఫికేషన్ | ప్రామాణికం |
| నాణ్యత నిర్వహణ | ISO 9001 |
| పర్యావరణ నిర్వహణ | ISO 14001 |
| ఆక్యుపేషనల్ సేఫ్టీ మేనేజ్‌మెంట్ | ISO 45001 |
| ఎలక్ట్రికల్ స్టాండర్డ్ | IEC మరియు GB |
| ఉత్పత్తి ధృవీకరణ | CE |
ఈ ధృవపత్రాలు విశ్వసనీయమైన అధిక-వోల్టేజీ విద్యుత్ పరికరాలను సరఫరా చేయడంలో ఉసునే యొక్క నిబద్ధతను ప్రదర్శిస్తాయి. ప్రపంచ వినియోగదారులు.
వినియోగదారులు రేట్ చేయబడిన వోల్టేజ్, రేటెడ్ కరెంట్, క్యాబినెట్ అనుకూలత, నియంత్రణ అవసరాలు మరియు రక్షణను పరిగణించాలి విధులు.
అవును. యాంటీ-బౌన్స్ నియంత్రణ, నిరోధించే రక్షణ మరియు ఓవర్-కరెంట్ ట్రిప్పింగ్ వంటి విధులు కాన్ఫిగర్ చేయబడతాయి ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా.
సరైన మెకానికల్ మ్యాచింగ్ ఇన్‌స్టాలేషన్ సవరణలను తగ్గిస్తుంది మరియు సిస్టమ్ ఇంటిగ్రేషన్ సామర్థ్యాన్ని మెరుగుపరుస్తుంది.
ఉత్పత్తి యాంటీ-బౌన్స్ నియంత్రణ, నిరోధించే రక్షణ మరియు తెలివైన ఓవర్-కరెంట్ ట్రిప్పింగ్ ఫంక్షన్లకు మద్దతు ఇస్తుంది.
