సబ్‌స్టేషన్ కోసం హై వోల్టేజ్ సర్క్యూట్ బ్రేకర్ స్విచ్

సబ్‌స్టేషన్ కోసం Usune LW36-110 హై వోల్టేజ్ సర్క్యూట్ బ్రేకర్ స్విచ్ అనేది స్వతంత్రంగా అభివృద్ధి చేయబడిన ఒక కోర్ పవర్ పరికరం. మరియు చైనా యొక్క హై-వోల్టేజ్ స్విచ్ గేర్‌లో ప్రముఖ తయారీదారు అయిన జెజియాంగ్ ఉసునే ఎలక్ట్రిక్ కో., లిమిటెడ్ చేత తయారు చేయబడింది పరిశ్రమ. ఈ మూడు-దశల AC 50Hz అవుట్‌డోర్ హై-వోల్టేజ్ స్విచ్‌గేర్ ప్రధానంగా నియంత్రణ మరియు రక్షణ కోసం ఉపయోగించబడుతుంది. 110kV పవర్ ట్రాన్స్‌మిషన్ మరియు ట్రాన్స్‌ఫర్మేషన్ సిస్టమ్స్, మరియు కాంటాక్ట్ సర్క్యూట్ బ్రేకర్‌గా కూడా ఉపయోగించవచ్చు. స్విచ్ గేర్ అసెంబ్లీలు అవసరమయ్యే అప్లికేషన్లు. ఉత్పత్తులు Usune యొక్క వృత్తిపరమైన కర్మాగారంలో తయారు చేయబడతాయి, సమగ్రపరచబడతాయి కర్మాగారం నుండి నిష్క్రమించే ముందు ప్రతి ఉత్పత్తి కఠినమైన నాణ్యతా ప్రమాణాలకు అనుగుణంగా ఉండేలా R&D, ఉత్పత్తి మరియు పరీక్ష.

కోర్ కంప్లయన్స్ మరియు అథారిటీ

ఉత్పత్తి విశ్వసనీయత మరియు అనుకూలతకు హామీ ఇవ్వడానికి, Usune LW36-110 హై వోల్టేజ్ సర్క్యూట్ బ్రేకర్ స్విచ్ సబ్‌స్టేషన్ పూర్తిగా GB1984-2003 "AC హై వోల్టేజ్ సర్క్యూట్ బ్రేకర్స్" ప్రమాణానికి అనుగుణంగా ఉంటుంది మరియు అవసరాలను తీరుస్తుంది అంతర్జాతీయ ఎలక్ట్రోటెక్నికల్ కమీషన్ (IEC) ప్రమాణం IEC62271-100:2001 "హై వోల్టేజ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్ - పార్ట్ 100: హై వోల్టేజ్ సర్క్యూట్ బ్రేకర్లు". వృత్తిపరమైన సరఫరాదారుగా, ఉసునే కఠినమైన నాణ్యత వ్యవస్థను ఆమోదించింది ధృవీకరణ, మరియు దాని కర్మాగారం అధునాతన ఉత్పత్తి మరియు పరీక్షా పరికరాలను కలిగి ఉందని నిర్ధారించడానికి ప్రతి ఉత్పత్తి యొక్క పనితీరు పరిశ్రమ ప్రమాణాలకు అనుగుణంగా ఉంటుంది లేదా మించిపోయింది.

కోర్ సాంకేతిక లక్షణాలు

1. అధునాతన ఆర్క్ ఆర్పివేయడం సూత్రం

ప్రత్యేకమైన "థర్మల్ ఎక్స్‌పాన్షన్ + ఆక్సిలరీ" ఆర్క్ ఆర్పివేసే సూత్రాన్ని ఉపయోగించడం, ఇది అద్భుతమైన బ్రేకింగ్‌ను కలిగి ఉంది పనితీరు, తక్కువ ఆర్క్ సమయం, సుదీర్ఘ విద్యుత్ జీవితం మరియు తక్కువ ఆపరేటింగ్ శబ్దం, శక్తి యొక్క భద్రతను సమర్థవంతంగా నిర్ధారిస్తుంది గ్రిడ్ ఆపరేషన్.

2. సేఫ్ ఇన్సులేటింగ్ మీడియం

ఇన్సులేటింగ్ మరియు ఆర్క్ ఆర్పివేయడం వంటి అద్భుతమైన ఇన్సులేషన్ మరియు ఆర్క్ ఆర్పివేసే లక్షణాలతో SF6 వాయువును ఉపయోగిస్తుంది మధ్యస్థం, దహనం లేదా పేలుడు ప్రమాదం ఉండదు, ఇది జనసాంద్రత మరియు వివిధ ప్రాంతాలకు అనుకూలంగా ఉంటుంది సంక్లిష్ట సబ్‌స్టేషన్ పరిసరాలు.

3. విశ్వసనీయ ఆపరేటింగ్ మెకానిజం

CTB-1 రకం స్ప్రింగ్ ఆపరేటింగ్ మెకానిజంతో అమర్చబడి, సరళమైన మరియు కాంపాక్ట్ నిర్మాణం, స్థిరమైన ఆపరేషన్, అధిక భద్రత మరియు విశ్వసనీయత, మరియు తగ్గిన నిర్వహణ మరియు వైఫల్యం ఫ్రీక్వెన్సీ.

4. బలమైన పర్యావరణ అనుకూలత

కఠినమైన వాతావరణంలో స్థిరంగా పనిచేయగలదు, వివిధ పర్యావరణ సూచికలను ఖచ్చితంగా పాటించడం, భరోసా వివిధ ప్రాంతాలలో దీర్ఘకాలిక స్థిరమైన ఆపరేషన్.

కీ సాంకేతిక పారామితులు

1. రేటెడ్ వోల్టేజ్: 110kV; రేటెడ్ ఫ్రీక్వెన్సీ: 50Hz; రేటింగ్ కరెంట్: 3150A
2. రేటెడ్ షార్ట్-సర్క్యూట్ బ్రేకింగ్ కరెంట్: 40kA; రేట్ చేయబడిన షార్ట్-సర్క్యూట్ మేకింగ్ కరెంట్ (పీక్): 100kA
3. రేటెడ్ SF6 గ్యాస్ ప్రెజర్ (20℃): 0.5MPa; వార్షిక లీకేజ్ రేటు: ≤0.5%
4. మెకానికల్ లైఫ్: 6000 సైకిల్స్; ప్రారంభ సమయం: ≤60ms; ముగింపు సమయం: ≤145ms
5. పరిసర ఉష్ణోగ్రత పరిధి: -30℃～+40℃; ఎత్తు: ≤3000మీ

ఉత్పత్తి మొత్తం నిర్మాణం

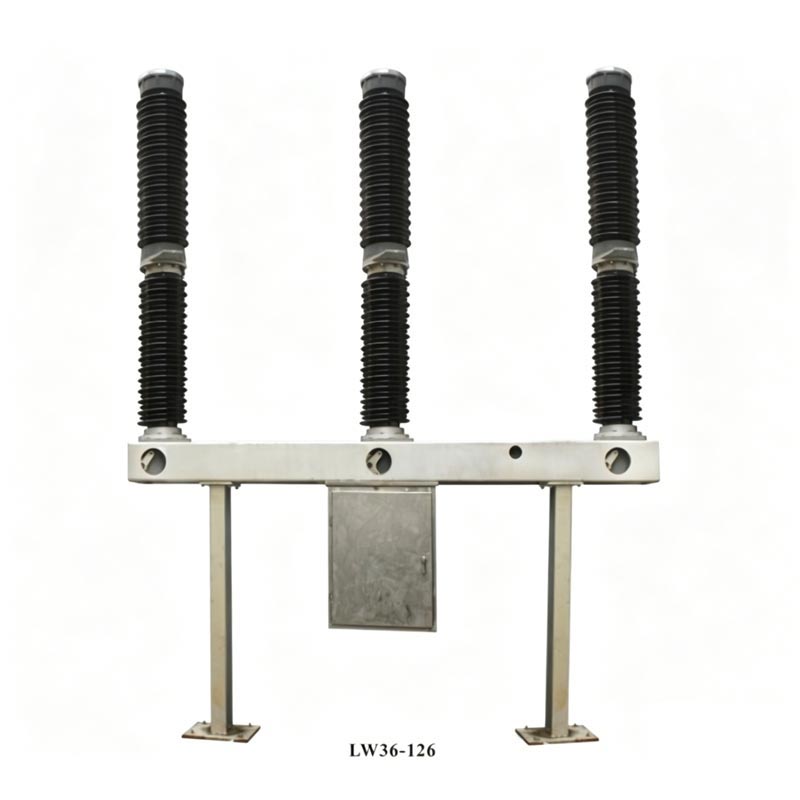

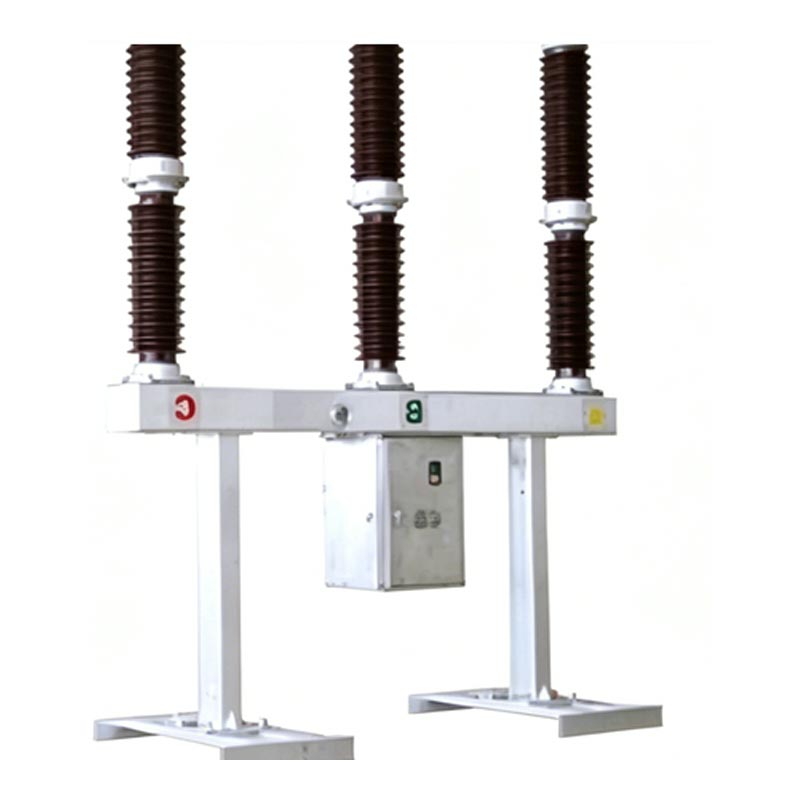

సబ్‌స్టేషన్ కోసం హై వోల్టేజ్ సర్క్యూట్ బ్రేకర్ స్విచ్ స్వీయ-శక్తివంతమైన ఆర్క్-ఆర్క్-ఎక్స్‌టిగ్యుషింగ్ ఛాంబర్‌ను సమీకృతం చేస్తుంది నిర్మాణం, ప్రతి దశ ఒకే-స్తంభం సింగిల్-బ్రేక్ (POLE). ప్రతి సర్క్యూట్ బ్రేకర్ మూడు దశలను కలిగి ఉంటుంది, ఒకే ఫ్రేమ్‌లో ఇన్‌స్టాల్ చేయబడింది, ఇది స్ప్రింగ్ మెకానిజం ద్వారా నిర్వహించబడుతుంది, మూడు దశలు యాంత్రికంగా అనుసంధానించబడి ఉంటాయి. యొక్క పైభాగం ఉత్పత్తి ఆర్క్-పీడించే ఛాంబర్ పింగాణీ బుషింగ్‌ను కలిగి ఉంటుంది, మధ్య విభాగంలో మద్దతు పింగాణీ ఉంటుంది బుషింగ్ మరియు ఫ్రేమ్, మరియు మెకానిజం బాక్స్ మధ్యలో ఉంది మరియు ఫ్రేమ్ క్రింద సస్పెండ్ చేయబడింది. ఇది గృహాలు అంతర్గత స్ప్రింగ్ ఆపరేటింగ్ మెకానిజం మరియు ఎలక్ట్రికల్ కంట్రోల్ భాగాలు. మెకానిజం అవుట్‌పుట్ పుల్ రాడ్‌కి కలుపుతుంది కనెక్ట్ రాడ్ మరియు తిరిగే చేయి. SF6 గ్యాస్ డెన్సిటీ కంట్రోలర్ ఫ్రేమ్ ముందు భాగంలో ఇన్స్టాల్ చేయబడింది, ఇది మద్దతు ద్వారా రెండు చివర్లలో మద్దతు ఉంది.

పని సూత్రం

1. ముగింపు స్థానం

సిస్టమ్ కరెంట్ టెర్మినల్స్, స్టేషనరీ కాంటాక్ట్ సపోర్ట్ రాడ్, స్టేషనరీ మెయిన్ కాంటాక్ట్, మూవింగ్ మెయిన్ ద్వారా ప్రవహిస్తుంది పరిచయం, సిలిండర్, ఇంటర్మీడియట్ కాంటాక్ట్ మరియు ఇంటర్మీడియట్ ఫ్లాంజ్, తర్వాత సిస్టమ్‌తో సర్క్యూట్‌ను ఏర్పరుస్తుంది టెర్మినల్స్.

2. ఓపెనింగ్ ఆపరేషన్

యాక్యుయేటర్ చర్యలో, ఆపరేటింగ్ ఆర్మ్ ఇన్సులేటింగ్ పుల్ రాడ్, పిస్టన్ రాడ్, సిలిండర్, కదిలే ఆర్క్‌ను లాగుతుంది. పరిచయం, మరియు నాజిల్ కలిసి క్రిందికి. కదిలే మరియు స్థిరమైన పరిచయాలు విడిపోయినప్పుడు ఒక ఆర్క్ ఉత్పత్తి అవుతుంది. ఎప్పుడు కదిలే కాంటాక్ట్ సిస్టమ్ ఒక నిర్దిష్ట స్థానానికి క్రిందికి కదులుతుంది, నాజిల్ తెరుచుకుంటుంది మరియు SF6 వాయువును కుదించబడుతుంది సిలిండర్ నాజిల్ ద్వారా ఆర్క్ ప్రాంతంలోకి ఎగిరిపోతుంది. కరెంట్ సున్నా దాటినప్పుడు ఆర్క్ ఆరిపోతుంది.

3. ముగింపు ఆపరేషన్

యాక్యుయేటర్ చర్యలో, ఆపరేటింగ్ ఆర్మ్ ఇన్సులేట్ రాడ్‌కు కనెక్ట్ చేయబడిన కదిలే పరిచయాన్ని పైకి లాగుతుంది ముగింపు స్థానానికి. అదే సమయంలో, SF6 గ్యాస్ సిలిండర్‌లోకి ప్రవేశిస్తుంది, తదుపరి ప్రారంభ ఆపరేషన్ కోసం సిద్ధమవుతుంది.

కీ సిస్టమ్ పరిచయం

1. SF6 గ్యాస్ సిస్టమ్

SF6 డెన్సిటీ మీటర్ (ప్రెజర్ గేజ్ మరియు డెన్సిటీ కంట్రోలర్ ఇంటిగ్రేటెడ్), గ్యాస్ సప్లై వాల్వ్, త్రీ-ఫేజ్‌తో కూడినది కవాటాలు, మరియు SF6 గ్యాస్ పైప్‌లైన్. ఇది ఉష్ణోగ్రత పరిహారం, అలారం మరియు ఇంటర్‌లాకింగ్ ఒత్తిడి రక్షణను కలిగి ఉంటుంది స్థిరమైన SF6 గ్యాస్ పీడనాన్ని నిర్ధారించండి.

2. నియంత్రణ వ్యవస్థ

మెకానిజం హౌసింగ్‌లో ఉంది, ఇది ఆపరేటింగ్ స్విచ్‌లు, ఆటోమేటిక్ స్విచ్‌లు వంటి కీలక భాగాలను కలిగి ఉంటుంది. ట్రిప్ స్విచ్‌లు, రిలేలు, టెర్మినల్స్, క్లోజింగ్ కాయిల్స్, మోటార్లు మరియు హీటర్లు. ఇది స్విచ్ నియంత్రణ, యాంటీ-పంపింగ్, వసంత శక్తి నిల్వ, SF6 గ్యాస్ పీడన రక్షణ, తాపన మరియు లైటింగ్ విధులు.

ప్రాజెక్ట్ సూచన

కాస్-స్పేస్ రాకెట్ లాంచ్ ప్రాజెక్ట్

పరీక్ష నివేదిక

ప్రాక్టికల్ అప్లికేషన్ కేసు

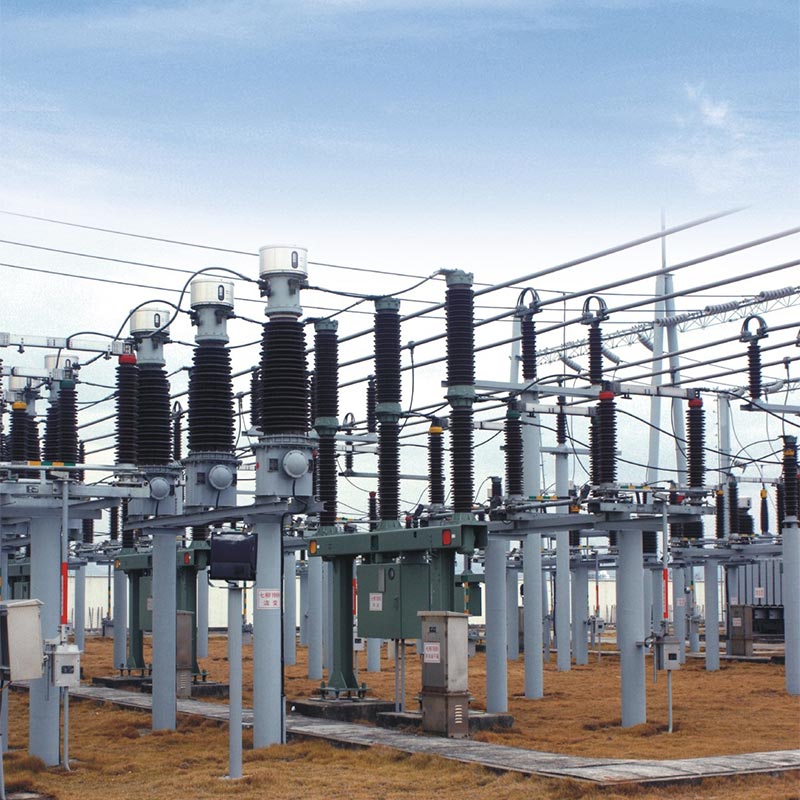

సబ్‌స్టేషన్ కోసం Usune LW36-110 హై వోల్టేజ్ సర్క్యూట్ బ్రేకర్ స్విచ్ యొక్క విశ్వసనీయత మరియు ఆచరణాత్మకతను ధృవీకరించడానికి, తూర్పు చైనాలోని కీలకమైన పారిశ్రామిక పార్కులో 110kV సబ్‌స్టేషన్ ప్రాజెక్ట్‌కి ఈ ఉత్పత్తి విజయవంతంగా వర్తించబడింది. వంటి విశ్వసనీయ సరఫరాదారు, ఉసునే ఈ ప్రాజెక్ట్ కోసం 12 LW36-110 సర్క్యూట్ బ్రేకర్‌లను అందించారు, ఇవి స్థిరంగా పనిచేస్తున్నాయి మూడు సంవత్సరాలకు పైగా.

ఈ సబ్‌స్టేషన్ ఇండస్ట్రియల్ పార్క్‌లోని 50 కంటే ఎక్కువ పెద్ద మరియు మధ్య తరహా సంస్థలకు విద్యుత్‌ను సరఫరా చేస్తుంది, చాలా అధిక స్థిరత్వం మరియు భద్రత అవసరం. ప్రాజెక్ట్ యొక్క ప్రారంభ దశల్లో, క్లయింట్ సమగ్రంగా అనేక మంది చైనీస్ తయారీదారులను పోల్చారు, చివరికి ఉసునే యొక్క LW36-110 సర్క్యూట్ బ్రేకర్‌లను వారి ఉన్నతమైన కారణంగా ఎంచుకున్నారు సాంకేతిక పనితీరు, కఠినమైన నాణ్యత నియంత్రణ మరియు సమగ్ర అమ్మకాల తర్వాత సేవ. ఆపరేషన్ సమయంలో, ది ఉత్పత్తులు అధిక ఉష్ణోగ్రతలు, భారీ వర్షం మరియు తక్కువ వంటి తీవ్రమైన వాతావరణ పరిస్థితులను విజయవంతంగా తట్టుకోగలవు ఎటువంటి నమోదు లోపాలు లేకుండా ఉష్ణోగ్రతలు. SF6 గ్యాస్ లీకేజీ రేటు ప్రామాణిక అవసరాల కంటే చాలా తక్కువగా ఉంది (≤0.5%), మెకానికల్ ఆపరేషన్ సజావుగా ఉంది మరియు ఓపెనింగ్ మరియు క్లోజింగ్ సమయాలు స్థిరంగా ఉన్నాయి, సమర్థవంతంగా సురక్షితంగా ఉండేలా చేస్తుంది మరియు పార్క్ పవర్ గ్రిడ్ యొక్క స్థిరమైన ఆపరేషన్. ఇది క్లయింట్ నుండి అధిక ప్రశంసలను పొందింది మరియు ఉసునేగా మారింది పార్క్ యొక్క తదుపరి విస్తరణ ప్రాజెక్టుల కోసం నియమించబడిన విద్యుత్ పరికరాల సరఫరాదారు.

తరచుగా అడిగే ప్రశ్నలు

Q1: Usune LW36-110 హై-వోల్టేజ్ సర్క్యూట్ బ్రేకర్ యొక్క సేవా జీవితం ఏమిటి మరియు కీలక నిర్వహణ ఏమిటి పాయింట్లు?

A1: ఉత్పత్తి 6000 చక్రాల యాంత్రిక జీవితాన్ని కలిగి ఉంది మరియు సాధారణ ఉపయోగం మరియు సాధారణ నిర్వహణలో, దాని నిరంతరాయంగా ఆపరేటింగ్ జీవితం 12 సంవత్సరాలకు చేరుకుంటుంది. ప్రధాన నిర్వహణ పాయింట్లు: వారంవారీ సాధారణ తనిఖీలు (చెకింగ్ ఇన్సులేటర్ సమగ్రత, SF6 గ్యాస్ పీడనం మరియు ఆపరేటింగ్ స్థితి); ప్రతి 3 సంవత్సరాలకు వార్షిక మరమ్మతులు (ఇన్సులేటర్లను శుభ్రపరచడం, తనిఖీ చేయడం ఫాస్టెనర్‌లు, మెయిన్ సర్క్యూట్ రెసిస్టెన్స్‌ని కొలిచే మరియు SF6 గ్యాస్ తేమ కంటెంట్); కింద ప్రధాన మరమ్మత్తులు అవసరం కింది షరతులు: 12 సంవత్సరాల నిరంతర ఆపరేషన్, 2000 రేటెడ్ కరెంట్ అంతరాయాలు, 20 పూర్తి సామర్థ్యం (40kA) అంతరాయాలు లేదా 6000 యాంత్రిక కార్యకలాపాలు. ఉసునే వృత్తిపరమైన నిర్వహణ మార్గదర్శకత్వం మరియు విడిభాగాలను అందిస్తుంది ఉత్పత్తి యొక్క దీర్ఘకాలిక స్థిరమైన ఆపరేషన్ను నిర్ధారించడానికి సరఫరా.

Q2: సబ్‌స్టేషన్ కోసం Usune LW36-110 హై వోల్టేజ్ సర్క్యూట్ బ్రేకర్ స్విచ్‌ను ఎత్తైన ప్రదేశాలలో మరియు అత్యంత ఎత్తులో ఉపయోగించవచ్చా చల్లని ప్రాంతాలు? దాని పర్యావరణ అనుకూలత ఎలా ఉంది?

A2: అవును, ఈ ఉత్పత్తి బలమైన పర్యావరణ అనుకూలతను కలిగి ఉంది మరియు అధిక ఎత్తులో మరియు అత్యంత చలిలో ఉపయోగించవచ్చు ప్రాంతాలు. దీని పరిసర ఉష్ణోగ్రత పరిధి -30℃ నుండి +40℃, గరిష్టంగా అనుకూలించదగిన ఎత్తు ≤3000మీ. ఇది చేయవచ్చు 700Pa గాలి పీడనాన్ని మరియు 10mm ఐసింగ్‌ను తట్టుకుంటుంది మరియు దాని భూకంప బలం క్షితిజ సమాంతర అవసరాలను తీరుస్తుంది త్వరణం ≤0.3g మరియు నిలువు త్వరణం ≤0.15g. రోజువారీ సగటు బంధువులు ఉన్న ప్రాంతాలకు కూడా ఇది అనుకూలంగా ఉంటుంది తేమ ≤95% మరియు నెలవారీ సగటు సాపేక్ష ఆర్ద్రత ≤90% (25℃), మరియు మంటలు లేని వాతావరణంలో ఉపయోగించవచ్చు, పేలుడు, రసాయనికంగా తినివేయు మరియు తీవ్రమైన కంపన పరిస్థితులు, పర్యావరణ అవసరాలను పూర్తిగా తీరుస్తాయి చైనాలో మరియు ప్రపంచవ్యాప్తంగా కూడా చాలా సబ్‌స్టేషన్ ప్రాజెక్టులు.

సరఫరాదారు మరియు ఫ్యాక్టరీ పరిచయం

Zhejiang Usune Electric Co., Ltd. ఒక ప్రొఫెషనల్ తయారీదారు మరియు అధిక-వోల్టేజ్ పవర్ స్విచ్ గేర్ యొక్క సరఫరాదారు చైనా, హై-వోల్టేజ్ సర్క్యూట్ యొక్క పరిశోధన, అభివృద్ధి, ఉత్పత్తి, అమ్మకాలు మరియు అమ్మకాల తర్వాత సేవలపై దృష్టి సారిస్తోంది బ్రేకర్లు, స్విచ్‌లు మరియు ఇతర పవర్ పరికరాలు. కంపెనీ ఫ్యాక్టరీ చైనాలోని జెజియాంగ్ ప్రావిన్స్‌లో ఉంది. 10,000 చదరపు మీటర్ల కంటే ఎక్కువ విస్తీర్ణంలో, అధునాతన ఉత్పత్తి లైన్లు, పరీక్ష పరికరాలు మరియు ఒక ప్రొఫెషనల్ R&D బృందం.

ఉసునే "క్వాలిటీ ఫస్ట్, కస్టమర్ సుప్రీం" అనే తత్వశాస్త్రానికి కట్టుబడి, నాణ్యత నియంత్రణ వ్యవస్థను ఖచ్చితంగా అమలు చేస్తుంది ఉత్పత్తి ప్రక్రియ సమయంలో. కర్మాగారం నుండి బయలుదేరే ముందు అన్ని ఉత్పత్తులు కఠినమైన పరీక్షలకు లోనవుతాయి. విశ్వసనీయుడిగా సరఫరాదారు, ఉసునే దేశీయంగా మరియు వందలాది సబ్‌స్టేషన్ ప్రాజెక్టులకు అధిక-నాణ్యత విద్యుత్ పరికరాలను అందించారు. అంతర్జాతీయంగా, దాని నమ్మకమైన ఉత్పత్తి నాణ్యత మరియు సమగ్రత కోసం విస్తృతమైన కస్టమర్ గుర్తింపును గెలుచుకుంది అమ్మకాల తర్వాత సేవ.
