హై వోల్టేజ్ Sf6 సర్క్యూట్ బ్రేకర్

Zhejiang Usune Electric Co., Ltd., చైనాలో ఒక ప్రొఫెషనల్ హై-వోల్టేజ్ ఎలక్ట్రికల్ పరికరాల తయారీదారు, ప్రారంభించింది LW36-110 హై వోల్టేజ్ Sf6 సర్క్యూట్ బ్రేకర్. ఈ ఉత్పత్తి మూడు-దశల AC 50Hz అవుట్‌డోర్ హై-వోల్టేజ్ స్విచ్‌గేర్ 110kV పవర్ ట్రాన్స్‌మిషన్ మరియు ట్రాన్స్‌ఫర్మేషన్ సిస్టమ్‌ల నియంత్రణ మరియు రక్షణకు అనుకూలం. దీనిని a గా కూడా ఉపయోగించవచ్చు సర్క్యూట్ బ్రేకర్ మరియు స్విచ్చింగ్ పరికర అసెంబ్లీని కట్టండి.

హై వోల్టేజ్ Sf6 సర్క్యూట్ బ్రేకర్ ఒక ప్రత్యేకమైన "థర్మల్ ఎక్స్‌పాన్షన్ + అసిస్టెడ్ బ్లోయింగ్" ఆర్క్ ఆర్పివేసే సూత్రాన్ని అనుసరిస్తుంది, CTB-1 రకం స్ప్రింగ్ ఆపరేటింగ్ మెకానిజంతో అమర్చబడి, జాతీయ మరియు అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా, మరియు అద్భుతమైన ఆర్క్ ఆర్క్ పనితీరు, అధిక భద్రత మరియు స్థిరమైన ఆపరేటింగ్ లక్షణాలను కలిగి ఉంటుంది. విశ్వసనీయంగా సరఫరాదారు, Usune అధిక-నాణ్యత, మన్నికైన అధిక-వోల్టేజ్ స్విచ్‌గేర్‌ను అందించడానికి కట్టుబడి ఉంది. దీని LW36-110 SF6 సర్క్యూట్ బ్రేకర్ విస్తృతంగా పవర్ గ్రిడ్‌లు మరియు ఇండస్ట్రియల్ పార్కులు వంటి కీలక ప్రాజెక్టులలో ఉపయోగించబడుతుంది, ఇది నమ్మదగిన విద్యుత్ సరఫరాను అందిస్తుంది మౌలిక సదుపాయాల నిర్మాణం కోసం.

కోర్ ప్రయోజనాలు

1. అధునాతన ఆర్క్ ఎక్స్‌టింగ్విషింగ్ టెక్నాలజీ

ప్రత్యేకమైన "థర్మల్ ఎక్స్‌పాన్షన్ + అసిస్టెడ్ బ్లోయింగ్" ఆర్క్ ఆర్పివేసే సూత్రాన్ని ఉపయోగించడం, ఇది షార్ట్ ఆర్క్‌ని కలిగి ఉంటుంది ఆరిపోయే సమయం, సుదీర్ఘ విద్యుత్ జీవితం మరియు తక్కువ ఆపరేటింగ్ శబ్దం, విద్యుత్ సరఫరా స్థిరత్వాన్ని సమర్థవంతంగా మెరుగుపరుస్తుంది.

2. అధిక భద్రతా పనితీరు

SF6 గ్యాస్‌ను ఇన్సులేషన్ మరియు ఆర్క్ ఆర్పివేసే మాధ్యమంగా ఉపయోగించడం, ఇది అద్భుతమైన ఇన్సులేషన్ మరియు ఆర్క్ ఆర్పివేతను కలిగి ఉంటుంది పనితీరు, దహన మరియు పేలుడు ప్రమాదాన్ని తొలగిస్తుంది, ఇది జనసాంద్రత ఉన్న ప్రాంతాలకు అనుకూలంగా ఉంటుంది.

3. స్థిరమైన ఆపరేటింగ్ మెకానిజం

CTB-1 రకం స్ప్రింగ్ ఆపరేటింగ్ మెకానిజంతో అమర్చబడి, ఇది సాధారణ మరియు కాంపాక్ట్ నిర్మాణాన్ని కలిగి ఉంటుంది, సురక్షితమైన మరియు నమ్మదగినది ఆపరేషన్, మరియు బలమైన వ్యతిరేక జోక్య సామర్థ్యాలు.

4. అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా

GB1984-2003 "AC హై వోల్టేజ్ సర్క్యూట్ బ్రేకర్లు" మరియు IEC62271-100, 2001 "హై వోల్టేజ్ స్విచ్‌గేర్‌లకు పూర్తిగా అనుగుణంగా ఉంది మరియు కంట్రోల్ గేర్—పార్ట్ 100: హై వోల్టేజ్ సర్క్యూట్ బ్రేకర్లు," ప్రపంచ శక్తి యొక్క సాంకేతిక అవసరాలను తీర్చడం ప్రాజెక్టులు.

వర్తించే పర్యావరణ పరిస్థితులు

హై వోల్టేజ్ Sf6 సర్క్యూట్ బ్రేకర్ బాహ్య వినియోగం కోసం రూపొందించబడింది, బలమైన పర్యావరణ అనుకూలతను అందిస్తుంది మరియు వివిధ కఠినమైన ఆపరేటింగ్ పరిస్థితులకు అనుకూలత:

1. పరిసర ఉష్ణోగ్రత: -30℃ ~ +40℃
2. ఎత్తు: ≤3000మీ
3. సాపేక్ష ఆర్ద్రత: రోజువారీ సగటు ≤95%, నెలవారీ సగటు ≤90% (25℃ వద్ద)
4. గాలి పీడనం ≤700Pa; ఐసింగ్ మందం ≤10mm
5. భూకంప తీవ్రత: క్షితిజ సమాంతర త్వరణం ≤0.3g, నిలువు త్వరణం ≤0.15g
6. మండే, పేలుడు, రసాయనికంగా తినివేయు లేదా తీవ్రంగా కంపించే వాతావరణాలు లేవు

ఉత్పత్తి నిర్మాణం మరియు పని సూత్రం

1. మొత్తం నిర్మాణం

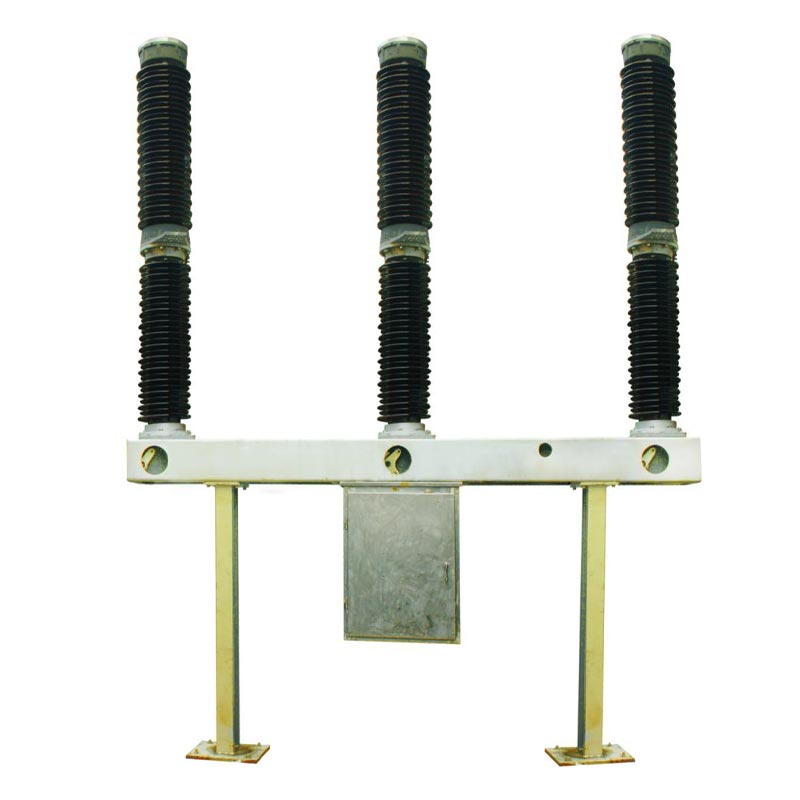

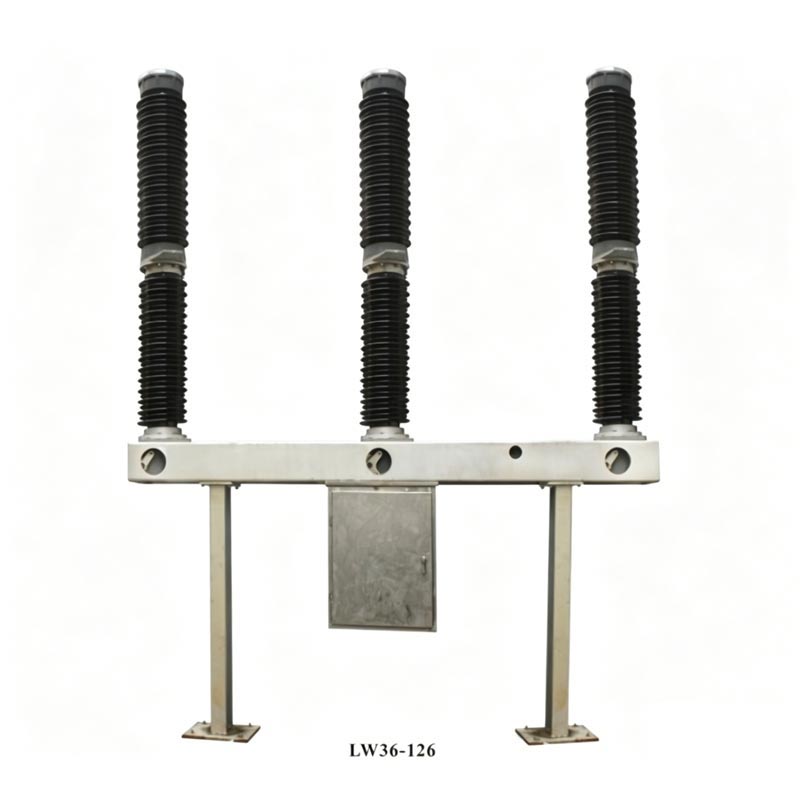

హై వోల్టేజ్ Sf6 సర్క్యూట్ బ్రేకర్ ఒక సమగ్ర స్వీయ-ఆర్పివేసే ఆర్క్-పీడించే నిర్మాణాన్ని స్వీకరించింది. ప్రతి దశ సింగిల్-పిల్లర్ సింగిల్-బ్రేక్ (POLE). ప్రతి సర్క్యూట్ బ్రేకర్ ఒకే ఫ్రేమ్‌లో ఇన్‌స్టాల్ చేయబడిన మూడు దశలను కలిగి ఉంటుంది, మరియు మూడు దశలు యాంత్రికంగా అనుసంధానించబడిన స్ప్రింగ్ మెకానిజం ద్వారా నిర్వహించబడతాయి. ఉత్పత్తి యొక్క పైభాగం ఒక లక్షణాలను కలిగి ఉంటుంది ఆర్క్-పీడించే ఛాంబర్ పింగాణీ బుషింగ్, మధ్య విభాగంలో మద్దతు పింగాణీ బుషింగ్ మరియు ఫ్రేమ్ ఉన్నాయి, మరియు మెకానిజం బాక్స్ ఫ్రేమ్ యొక్క మధ్యభాగంలో సస్పెండ్ చేయబడింది, స్ప్రింగ్-ఆపరేటెడ్ మెకానిజం మరియు ఎలక్ట్రికల్‌ను కలిగి ఉంటుంది నియంత్రణ భాగాలు. ఫ్రేమ్ ముందు భాగంలో ఒక SF6 గ్యాస్ డెన్సిటీ కంట్రోలర్ ఇన్‌స్టాల్ చేయబడింది, దీనికి రెండింటిలోనూ మద్దతు ఉంటుంది మద్దతు ద్వారా ముగుస్తుంది.

2 కీలక భాగాలు మరియు విధులు

- ఆర్క్ ఎక్స్‌టింగూషింగ్ యూనిట్: స్వీయ-శక్తివంతమైన ఆర్క్-ఆర్క్-పీల్చే నిర్మాణాన్ని ఉపయోగిస్తుంది. సర్క్యూట్ బ్రేకర్ ప్రయాణాలు చేసినప్పుడు, ది సిలిండర్ లోపల అధిక-పీడన ఉష్ణ విస్తరణ ఆర్క్‌ను చల్లారు, వేగంగా మరియు ప్రభావవంతంగా ఉండేలా చేస్తుంది ఆర్పివేయడం.
- మద్దతు ఇన్సులేషన్ పరికరం: ఆర్క్-పీడించే చాంబర్ ఇన్సులేటర్‌కు మద్దతు ఇస్తుంది మరియు భూమికి ఇన్సులేషన్‌ను అందిస్తుంది ఉత్తేజిత భాగాలు; ఇన్సులేటింగ్ రాడ్ ఆపరేటింగ్ ఆర్మ్ మరియు స్టాప్ రాడ్‌ను కలుపుతుంది, ఇన్సులేషన్ భద్రతను నిర్ధారిస్తుంది.
- యాడ్సోర్బెంట్: ఆర్క్-పీడించే చాంబర్ టాప్ ఎండ్ కవర్ లోపల ఇన్‌స్టాల్ చేయబడి, SF6 గ్యాస్‌ను పొడిగా ఉంచుతుంది మరియు శోషిస్తుంది ఆర్క్ కుళ్ళిపోవడం ద్వారా ఉత్పత్తి చేయబడిన కుళ్ళిపోయే వాయువులు. నిర్వహణ సమయంలో ఇది భర్తీ చేయాలి.
- లీకేజ్ ప్రివెన్షన్ స్ట్రక్చర్: స్టాటిక్ సీలింగ్ (O-రింగ్ + సీలెంట్) మరియు డైనమిక్ సీలింగ్ కలయికను ఉపయోగిస్తుంది (స్ప్రింగ్ కంప్రెషన్ సీల్), వార్షిక SF6 గ్యాస్ లీకేజీ రేటు ≤0.5% సాధించడం. - స్ప్రింగ్-ఆపరేటెడ్ మెకానిజం: ప్రారంభిస్తుంది వేగవంతమైన చర్య వేగంతో (ముగింపు సమయం ≤145ms, ప్రారంభ సమయం ≤60ms), స్థిరంగా కార్యకలాపాలు తెరవడం, మూసివేయడం మరియు తిరిగి మూసివేయడం పనితీరు, మరియు మాన్యువల్ మరియు విద్యుత్ శక్తి నిల్వకు మద్దతు ఇస్తుంది.

3. పని సూత్రం

- ముగింపు స్థానం: సిస్టమ్ కరెంట్ టెర్మినల్స్ ద్వారా ప్రవహిస్తుంది, స్టేషనరీ కాంటాక్ట్ సపోర్ట్ రాడ్, స్టేషనరీ మెయిన్ కాంటాక్ట్, ప్రధాన కాంటాక్ట్, సిలిండర్, ఇంటర్మీడియట్ కాంటాక్ట్ మరియు ఇంటర్మీడియట్ ఫ్లాంజ్‌ను కదిలించడం ద్వారా సర్క్యూట్‌ను ఏర్పరుస్తుంది టెర్మినల్స్.
- ఓపెనింగ్ ఆపరేషన్: ఆపరేటింగ్ మెకానిజం చర్యలో, ఆపరేటింగ్ ఆర్మ్ ఇన్సులేటింగ్ రాడ్, పిస్టన్‌ను లాగుతుంది రాడ్, సిలిండర్, కదిలే ఆర్క్ కాంటాక్ట్, మరియు నాజిల్ క్రిందికి; కదిలే మరియు స్థిర పరిచయాలు ఉన్నప్పుడు ఒక ఆర్క్ ఉత్పత్తి అవుతుంది వేరు. కదిలే కాంటాక్ట్ సిస్టమ్ ఒక నిర్దిష్ట స్థానానికి వెళ్లిన తర్వాత, ముక్కు తెరుచుకుంటుంది, SF6 వాయువును కుదించడం కరెంట్ సున్నాని దాటినప్పుడు ఆర్క్‌ను చల్లార్చడం ద్వారా ఆర్క్‌ని ఊదండి.
- క్లోజింగ్ ఆపరేషన్: ఆపరేటింగ్ మెకానిజం కదిలే పరిచయాన్ని ముగింపు స్థానానికి పైకి నడిపిస్తుంది, అయితే SF6 గ్యాస్ సిలిండర్‌లోకి ప్రవేశిస్తుంది, తదుపరి ప్రారంభానికి సిద్ధమవుతోంది.

కీ సాంకేతిక పారామితులు

Usune LW36-110 SF6 సర్క్యూట్ బ్రేకర్ అద్భుతమైన సాంకేతిక పనితీరును కలిగి ఉంది, కీలక పారామితులు అధిక స్థాయికి అనుగుణంగా ఉంటాయి 110kV శక్తి వ్యవస్థల ప్రమాణాలు, స్థిరమైన మరియు సమర్థవంతమైన ఆపరేషన్‌కు భరోసా.

ప్రాజెక్ట్ సూచన

కాస్-స్పేస్ రాకెట్ లాంచ్ ప్రాజెక్ట్

పరీక్ష నివేదిక

ప్రాక్టికల్ అప్లికేషన్ కేసు

కేస్ స్టడీ: ఉత్తర చైనాలో 110kV పవర్ గ్రిడ్ అప్‌గ్రేడ్ ప్రాజెక్ట్

ప్రాజెక్ట్ నేపథ్యం: ఉత్తర చైనాలో 110kV పవర్ గ్రిడ్ శక్తిని మెరుగుపరచడానికి దాని వృద్ధాప్య స్విచ్‌గేర్‌ను అప్‌గ్రేడ్ చేయడానికి అవసరం సరఫరా స్థిరత్వం మరియు భద్రత, తక్కువ శీతాకాలపు ఉష్ణోగ్రతలు (-25℃) మరియు అధిక గాలి వంటి కఠినమైన వాతావరణాలను ఎదుర్కొంటుంది ఒత్తిడి.

ఉత్పత్తి అప్లికేషన్: ప్రాజెక్ట్ 20 Usune LW36-110 SF6 సర్క్యూట్ బ్రేకర్‌లను ఎంపిక చేసింది. వారి తక్కువ-ఉష్ణోగ్రత అనుకూలత (-30℃~+40℃) మరియు అద్భుతమైన ఆర్క్-ఆర్క్-పీల్చే పనితీరు యొక్క అస్థిర ఆపరేషన్ సమస్యను సమర్థవంతంగా పరిష్కరించింది తక్కువ ఉష్ణోగ్రతల వద్ద వృద్ధాప్య పరికరాలు.

అప్లికేషన్ ఫలితాలు: 2022లో ప్రారంభించినప్పటి నుండి, పరికరాలు లేకుండా నాలుగు సంవత్సరాల పాటు స్థిరంగా పనిచేస్తాయి ఆర్క్ ఆర్పివేయడంలో వైఫల్యం, గ్యాస్ లీకేజీ లేదా ఇతర లోపాలు. వార్షిక విద్యుత్ సరఫరా విశ్వసనీయత రేటు పెరిగింది 0.8%, ఈ ప్రాంతంలో నివాసితులు మరియు పారిశ్రామిక సంస్థలకు సాధారణ విద్యుత్ సరఫరాను సమర్థవంతంగా నిర్ధారిస్తుంది.

తరచుగా అడిగే ప్రశ్నలు

Q1: Usune LW36-110 హై వోల్టేజ్ SF6 సర్క్యూట్ బ్రేకర్ యొక్క సేవా జీవితం ఏమిటి మరియు నిర్వహణ ఏమిటి ఆపరేషన్ సమయంలో అవసరం?

A1: ఉత్పత్తి 6000 చక్రాల యాంత్రిక జీవితాన్ని కలిగి ఉంది మరియు సాధారణం కింద 12 సంవత్సరాల వరకు నిరంతర ఆపరేటింగ్ జీవితాన్ని కలిగి ఉంటుంది నిర్వహణ. సాధారణ నిర్వహణలో వారంవారీ దృశ్య తనిఖీలు ఉంటాయి (ఇన్సులేటర్ సమగ్రత, SF6 గ్యాస్ ప్రెజర్ మొదలైనవి) మరియు ప్రతి 3 సంవత్సరాలకు వార్షిక నిర్వహణ (ఇన్సులేటర్ క్లీనింగ్, మెయిన్ సర్క్యూట్ రెసిస్టెన్స్ కొలత మొదలైనవి). ఒక మేజర్ నిర్వహణ పరిస్థితులు (ఉదా., 12 సంవత్సరాల నిరంతర ఆపరేషన్, 2000 రేటెడ్ కరెంట్) కలిసినప్పుడు సమగ్ర పరిశీలన అవసరం అంతరాయాలు మొదలైనవి). తయారీదారు ఉసునే ప్రొఫెషనల్ నిర్వహణ మార్గదర్శకత్వం మరియు విడిభాగాల సరఫరాను నిర్ధారించడానికి అందిస్తుంది పరికరాల దీర్ఘకాలిక స్థిరమైన ఆపరేషన్.

Q2: సర్క్యూట్ బ్రేకర్‌లో SF6 గ్యాస్ లీక్ సంభవించినట్లయితే ఏమి చేయాలి మరియు ఏవైనా భద్రతా ప్రమాదాలు ఉన్నాయా?

A2: ఈ ఉత్పత్తి వార్షిక లీకేజీ రేటుతో డబుల్ లీక్ ప్రూఫ్ స్ట్రక్చర్‌ను (స్టాటిక్ సీల్ + డైనమిక్ సీల్) స్వీకరిస్తుంది ≤0.5%, జాతీయ ప్రమాణం కంటే చాలా తక్కువ. లీక్ గుర్తించబడితే, SF6 గ్యాస్ లీక్‌ని ఉపయోగించి లీక్ పాయింట్‌ని గుర్తించవచ్చు డిటెక్టర్. విద్యుత్తు ఆపివేయబడిన తర్వాత, సీలెంట్ లేదా O-రింగ్ భర్తీ చేయవచ్చు. SF6 వాయువు విషపూరితం కానిది మరియు మండేది కాదు, కానీ మితిమీరిన లీకేజీ పరికరాల యొక్క ఇన్సులేషన్ మరియు ఆర్క్ ఆర్పివేయడం పనితీరును ప్రభావితం చేస్తుంది. ఉత్పత్తి అమర్చారు SF6 గ్యాస్ డెన్సిటీ కంట్రోలర్‌తో; పీడనం అలారం విలువ (0.45±0.03MPa) కంటే తక్కువగా ఉన్నప్పుడు అది అలారం చేస్తుంది మరియు లాక్ అవుతుంది ఒత్తిడి లాక్అవుట్ పీడనం (0.40±0.03MPa) కంటే తక్కువగా ఉన్నప్పుడు ఆపరేషన్, తద్వారా భద్రతా ప్రమాదాలను నివారిస్తుంది.

ఉసునే గురించి

Zhejiang Usune Electric Co., Ltd. ఒక ప్రొఫెషనల్ తయారీదారు మరియు అధిక-వోల్టేజ్ విద్యుత్ పరికరాల సరఫరాదారు చైనాలో, అధిక-వోల్టేజ్ సర్క్యూట్ బ్రేకర్ల పరిశోధన, అభివృద్ధి, ఉత్పత్తి మరియు అమ్మకాలలో ప్రత్యేకత కలిగి ఉంది, స్విచ్ గేర్ మరియు ఇతర ఉత్పత్తులు. కంపెనీ ఫ్యాక్టరీ అధునాతన ఉత్పత్తి పరికరాలు మరియు ఖచ్చితమైన నాణ్యతను కలిగి ఉంది నియంత్రణ వ్యవస్థ, ప్రతి ఉత్పత్తి జాతీయ మరియు అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా ఉండేలా చూస్తుంది. ఉసునే కట్టుబడి ఉంటుంది "క్వాలిటీ ఫస్ట్, కస్టమర్ సుప్రీం" యొక్క తత్వశాస్త్రం, వినియోగదారులకు అధిక-నాణ్యత ఉత్పత్తులను అందించడం, ప్రొఫెషనల్ సాంకేతిక మద్దతు, మరియు సమగ్ర అమ్మకాల తర్వాత సేవ. ఇది దేశీయ మరియు నుండి విస్తృత గుర్తింపు పొందింది అంతర్జాతీయ కస్టమర్లు మరియు అధిక-వోల్టేజ్ ఎలక్ట్రికల్ పరికరాలలో ప్రముఖ బ్రాండ్‌గా మారడానికి కట్టుబడి ఉన్నారు పరిశ్రమ, ప్రపంచ విద్యుత్ పరిశ్రమ అభివృద్ధికి దోహదం చేస్తుంది.
