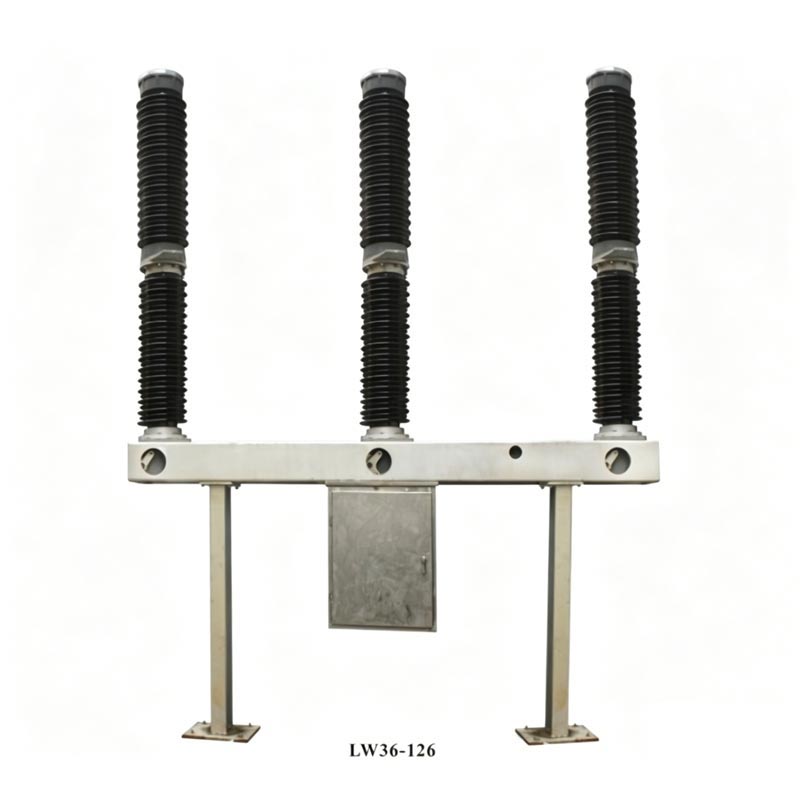

సల్ఫర్ హెక్సాఫ్లోరైడ్ సర్క్యూట్ బ్రేకర్ స్విచ్ 126kv

Usune LW36-110 సల్ఫర్ హెక్సాఫ్లోరైడ్ సర్క్యూట్ బ్రేకర్ స్విచ్ 126kV నియంత్రణ మరియు రక్షణ కోసం ఒక ప్రధాన పరికరం 110kV ట్రాన్స్‌మిషన్ మరియు ట్రాన్స్‌ఫర్మేషన్ సిస్టమ్‌లు మరియు టై సర్క్యూట్ బ్రేకర్ మరియు స్విచింగ్ పరికరాలుగా కూడా ఉపయోగించవచ్చు సమూహం. ఉత్పత్తి సమీకృత స్వీయ-శక్తితో కూడిన ఆర్క్-ఆర్క్-ఆర్క్-పీడించే నిర్మాణాన్ని అవలంబిస్తుంది, ప్రతి దశ ఒకే-సపోర్ట్‌గా ఉంటుంది, సింగిల్ బ్రేక్ యూనిట్. మూడు దశలు ఒకే ఫ్రేమ్‌లో ఇన్‌స్టాల్ చేయబడ్డాయి, స్ప్రింగ్ ద్వారా యాంత్రిక అనుసంధానాన్ని సాధిస్తాయి ఆపరేటింగ్ మెకానిజం. ఉత్పత్తి యొక్క పైభాగంలో ఆర్క్ ఆర్పివేయడం చాంబర్ పింగాణీ బుషింగ్, మధ్య విభాగం ఉంటుంది మద్దతు పింగాణీ బుషింగ్ మరియు ఫ్రేమ్‌ను కలిగి ఉంటుంది మరియు ఎలక్ట్రికల్ కంట్రోల్ భాగాలను కలిగి ఉన్న మెకానిజం బాక్స్ ఫ్రేమ్ క్రింద సస్పెండ్ చేయబడింది, ఫలితంగా కాంపాక్ట్ నిర్మాణం మరియు అనుకూలమైన ఆపరేషన్ ఏర్పడుతుంది.

కోర్ ప్రయోజనాలు

1. అధీకృత వర్తింపు

చైనీస్ ప్రమాణాలు GB1984-2003 "AC హై వోల్టేజ్ సర్క్యూట్ బ్రేకర్లు" మరియు IEC62271-100:2001 "హై వోల్టేజ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్—పార్ట్ 100: హై వోల్టేజ్ సర్క్యూట్ బ్రేకర్లు," మరియు కఠినమైన ఫ్యాక్టరీ పరీక్షలో ఉత్తీర్ణులయ్యారు మరియు ఉత్పత్తి సమ్మతి మరియు విశ్వసనీయతను నిర్ధారించడానికి ధృవీకరణ.

2. ఉన్నతమైన పనితీరు

"థర్మల్ ఎక్స్‌పాన్షన్ + అసిస్టెడ్ బ్లోయింగ్" ఆర్క్ ఆర్పివేసే సూత్రాన్ని ఉపయోగిస్తుంది, ఫలితంగా షార్ట్ ఆర్క్ వస్తుంది ఆరిపోయే సమయం, సుదీర్ఘ విద్యుత్ జీవితం మరియు తక్కువ ఆపరేటింగ్ శబ్దం; అద్భుతమైన ఇన్సులేషన్ మరియు ఆర్క్‌తో SF6 వాయువును ఉపయోగిస్తుంది మాధ్యమంగా లక్షణాలను ఆర్పివేయడం, దహన మరియు పేలుడు ప్రమాదాన్ని తొలగిస్తుంది, ఇది అనుకూలంగా ఉంటుంది జనసాంద్రత కలిగిన ప్రాంతాలు.

3. విశ్వసనీయ సాక్ష్యం

స్ప్రింగ్-ఆపరేటెడ్ మెకానికల్ యాంత్రిక జీవితాన్ని 6000 చక్రాల వరకు కలిగి ఉంది, వార్షిక SF6 గ్యాస్ లీకేజ్ రేటు ≤0.5%, మరియు ≤80μΩ యొక్క ప్రధాన సర్క్యూట్ నిరోధకత. పూర్తి సాంకేతిక పారామితులు మరియు పరీక్ష డేటా ఉత్పత్తి స్థిరత్వాన్ని ధృవీకరిస్తుంది.

4. బలమైన అనుకూలత

-30℃ నుండి +40℃ వరకు పరిసర ఉష్ణోగ్రత పరిధి మరియు ఎత్తుతో కఠినమైన బహిరంగ వాతావరణాలకు విస్తృతంగా అనుకూలం ≤3000 మీటర్లు. గాలి, మంచు మరియు భూకంపాలకు బలమైన ప్రతిఘటన, వివిధ పవర్ ప్రాజెక్ట్ దృశ్యాల అవసరాలను తీరుస్తుంది.

కోర్ సాంకేతిక పారామితులు

సల్ఫర్ హెక్సాఫ్లోరైడ్ సర్క్యూట్ బ్రేకర్ స్విచ్ 126kV కోర్ పారామితులతో అద్భుతమైన విద్యుత్ పనితీరును కలిగి ఉంది 126kV పవర్ ఎక్విప్‌మెంట్ యొక్క ఉన్నత ప్రమాణాలకు అనుగుణంగా, సంక్లిష్టమైన పవర్ సిస్టమ్‌లలో స్థిరమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది. కీ కోర్ పారామితులు క్రింది విధంగా ఉన్నాయి:

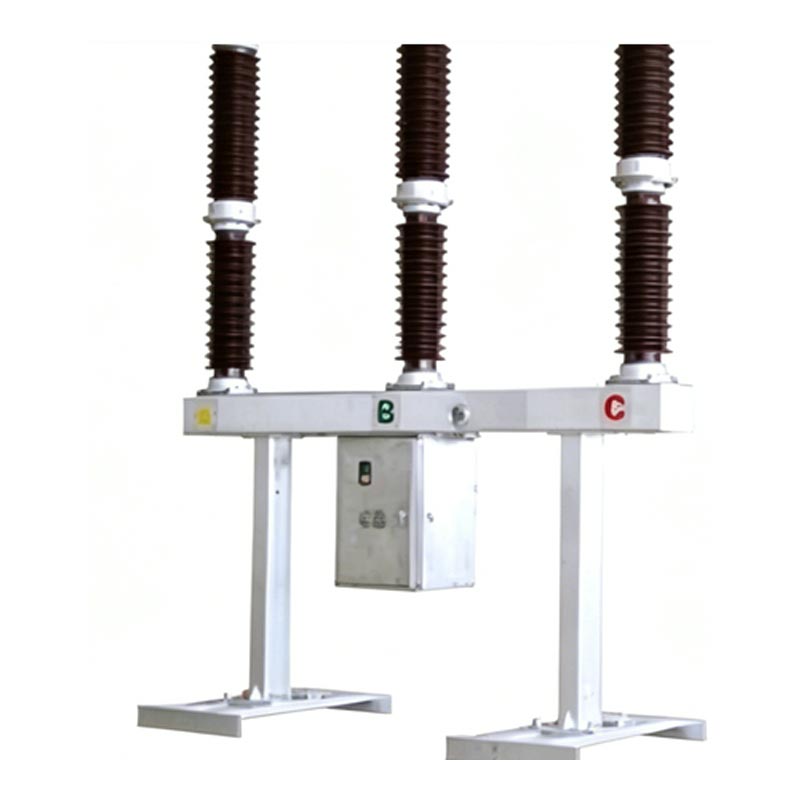

ఉత్పత్తి మొత్తం నిర్మాణం

సల్ఫర్ హెక్సాఫ్లోరైడ్ సర్క్యూట్ బ్రేకర్ స్విచ్ 126kV మూడు దశలను కలిగి ఉంటుంది, ప్రతి ఒక్కటి స్వీయ-శక్తితో అమర్చబడి ఉంటుంది ఆర్క్-పీడించే చాంబర్, మద్దతు ఇన్సులేషన్ పరికరం, యాడ్సోర్బెంట్ మరియు లీక్ ప్రూఫ్ స్ట్రక్చర్. స్టాటిక్ సీలింగ్ ఉపయోగాలు O-రింగ్‌లు మరియు సీలెంట్, అయితే డైనమిక్ సీలింగ్ స్ప్రింగ్ కంప్రెషన్ సీలింగ్‌ను ఉపయోగిస్తుంది, ఇది అద్భుతమైన గాలి చొరబడకుండా చేస్తుంది. ది ట్రాన్స్మిషన్ భాగం సింగిల్-పోల్ సర్క్యూట్ బ్రేకర్ మరియు ఆపరేటింగ్ మెకానిజంను కలుపుతుంది, సమర్థవంతంగా ప్రసారం చేస్తుంది ఆపరేటింగ్ ఫోర్స్; స్ప్రింగ్ ఆపరేటింగ్ మెకానిజం అంతర్నిర్మిత మెకానిజం బాక్స్‌ను కలిగి ఉంది, ఇది మాన్యువల్, విద్యుత్ శక్తిని అందిస్తుంది నిల్వ, మరియు రీక్లోజింగ్ ఫంక్షన్‌లు, సౌకర్యవంతమైన మరియు నమ్మదగిన ఆపరేషన్‌ను అందిస్తాయి.

ఉత్పత్తి పని సూత్రం

1. క్లోజింగ్ స్టేట్: సిస్టమ్ కరెంట్ టెర్మినల్స్, స్టేషనరీ కాంటాక్ట్‌లు, మూవింగ్ కాంటాక్ట్‌లు, సిలిండర్‌ల ద్వారా సర్క్యూట్‌ను ఏర్పరుస్తుంది. మరియు ఇంటర్మీడియట్ పరిచయాలు, సాధారణ విద్యుత్ ప్రసారానికి భరోసా.
2. ట్రిప్పింగ్ ఆపరేషన్: ఆపరేటింగ్ మెకానిజం యొక్క చర్య కింద, కదిలే పరిచయం క్రిందికి కదులుతుంది, ఉత్పత్తి చేస్తుంది కదిలే మరియు స్థిర పరిచయాలు విడిపోయినప్పుడు ఎలక్ట్రిక్ ఆర్క్; సిలిండర్‌లోని కంప్రెస్డ్ SF6 గ్యాస్ ఆర్క్‌ను దెబ్బతీస్తుంది నాజిల్ ద్వారా, మరియు ప్రస్తుత సున్నా దాటినప్పుడు ఆర్క్ ఆరిపోతుంది.
3. SF6 గ్యాస్ సిస్టమ్: ఇంటిగ్రేటెడ్ SF6 డెన్సిటీ మీటర్ మరియు ఉష్ణోగ్రత పరిహారంతో కూడిన కంట్రోలర్‌తో అమర్చబడి ఉంటుంది, ఇది నిజ సమయంలో గ్యాస్ పీడనాన్ని పర్యవేక్షించగలదు. ఒత్తిడి చాలా తక్కువగా ఉన్నప్పుడు, అలారం ట్రిగ్గర్ చేయబడుతుంది మరియు మెకానిజం ఉంటుంది యాంత్రిక నష్టాన్ని నివారించడానికి లాక్ చేయబడింది.

ప్రాజెక్ట్ సూచన

కాస్-స్పేస్ రాకెట్ లాంచ్ ప్రాజెక్ట్

పరీక్ష నివేదిక

దరఖాస్తు కేసు

2024లో, Usune LW36-110 సల్ఫర్ హెక్సాఫ్లోరైడ్ సర్క్యూట్ బ్రేకర్ స్విచ్ 126kV ఒక కీ 110kVకి విజయవంతంగా వర్తించబడింది. ఉత్తర చైనాలో ప్రసారం మరియు పరివర్తన ప్రాజెక్ట్. ఈ ప్రాజెక్ట్ సరిపోని సమస్యను పరిష్కరించడం లక్ష్యంగా పెట్టుకుంది గ్రామీణ మరియు సబర్బన్ ప్రాంతాల్లో విద్యుత్ సరఫరా సామర్థ్యం. ప్రాజెక్ట్ సైట్ పెద్ద ఉష్ణోగ్రత వ్యత్యాసాన్ని కలిగి ఉంది (-25℃ నుండి +38℃) మరియు తరచుగా ఇసుక తుఫానులు, పర్యావరణ అనుకూలత మరియు విశ్వసనీయతపై చాలా ఎక్కువ డిమాండ్‌లు శక్తి పరికరాలు.

ఈ ప్రాజెక్ట్ కోసం నియమించబడిన సరఫరాదారుగా, ఉసునే 28 LW36-110 సర్క్యూట్ బ్రేకర్లను అందించింది. ఫ్యాక్టరీ పంపించింది ఇన్‌స్టాలేషన్, కమీషనింగ్ మరియు ట్రయల్ ఆపరేషన్ కోసం ఆన్-సైట్ మార్గదర్శకాలను అందించడానికి ప్రొఫెషనల్ టెక్నీషియన్లు. తర్వాత ఎనిమిది నెలల స్థిరమైన ఆపరేషన్, ఉత్పత్తి సున్నా వైఫల్యాలను సాధించింది, SF6 గ్యాస్ లీకేజీ రేటు చాలా తక్కువగా ఉంది ప్రామాణిక అవసరాలు (వాస్తవ పరీక్ష ≤0.3%), మరియు ప్రారంభ మరియు ముగింపు ప్రతిస్పందన వేగం పూర్తిగా ప్రాజెక్ట్ రూపకల్పనకు అనుగుణంగా ఉంటుంది ప్రమాణాలు. ప్రాజెక్ట్ అమలులోకి వచ్చిన తర్వాత, ఇది స్థానిక పవర్ గ్రిడ్ యొక్క స్థిరత్వాన్ని సమర్థవంతంగా మెరుగుపరిచింది, పరికరాల వైఫల్యాల కారణంగా విద్యుత్తు అంతరాయం తగ్గింది మరియు ప్రాజెక్ట్ యజమాని మరియు స్థానికుల నుండి అధిక గుర్తింపు పొందింది పవర్ డిపార్ట్‌మెంట్, అద్భుతమైన పర్యావరణ అనుకూలత మరియు నమ్మకమైన ఆపరేషన్ పనితీరును పూర్తిగా ధృవీకరిస్తుంది వాస్తవ పని పరిస్థితుల్లో Usune 126kV SF6 సర్క్యూట్ బ్రేకర్.

తరచుగా అడిగే ప్రశ్నలు

Q1: ఉసునే సల్ఫర్ హెక్సాఫ్లోరైడ్ సర్క్యూట్ బ్రేకర్ స్విచ్ 126kV యొక్క సేవా జీవితం ఏమిటి మరియు కీ ఏమిటి నిర్వహణ పాయింట్లు?

A1: ఉత్పత్తి యొక్క యాంత్రిక జీవితం 6000 చక్రాలు మరియు సిఫార్సు చేయబడిన నిరంతర నిర్వహణ జీవితం 12 సంవత్సరాలు. కీ నిర్వహణ పాయింట్లు: వారంవారీ సాధారణ తనిఖీలు (ఇన్సులేటర్ సమగ్రత, SF6 గ్యాస్ పీడనం మొదలైనవి); వార్షిక నిర్వహణ ప్రతి 3 సంవత్సరాలు (ఇన్సులేటర్లను శుభ్రపరచడం, ప్రధాన సర్క్యూట్ నిరోధకతను కొలవడం మొదలైనవి); ఉత్పత్తి చేరుకున్నప్పుడు నిర్వహణ పరిస్థితులు (ఉదా., 20 పూర్తి సామర్థ్యం గల షార్ట్-సర్క్యూట్ బ్రేక్‌లు), ఆర్క్ కాంటాక్ట్‌లు, యాడ్సోర్బెంట్ మరియు సీలింగ్ రింగ్‌లు భర్తీ చేయాలి. నిర్వహణ కోసం ఆన్-సైట్ మార్గదర్శకత్వం అందించడానికి తయారీదారు ప్రొఫెషనల్ సిబ్బందిని పంపుతారు.

Q2: Usune LW36-110 సర్క్యూట్ బ్రేకర్‌ను అధిక-ఎత్తు మరియు శీతల ప్రాంతాలలో ఉపయోగించవచ్చా? గరిష్టంగా ఏది సరిపోతుంది ఎత్తు?

A2: అవును. ఈ ఉత్పత్తి ప్రత్యేకంగా కఠినమైన బాహ్య వాతావరణాల కోసం రూపొందించబడింది, అధిక స్థాయికి బలమైన అనుకూలతతో ఎత్తులు మరియు తక్కువ ఉష్ణోగ్రతలు. ఇది 3000 మీటర్ల ఎత్తుకు తగినది మరియు తక్కువ ఉష్ణోగ్రతలను తట్టుకోగలదు -30℃, పశ్చిమ చైనా వంటి అధిక-ఎత్తు మరియు శీతల ప్రాంతాల అవసరాలను పూర్తిగా తీరుస్తుంది. ఇంకా, ది మెకానిజం బాక్స్‌లో అంతర్నిర్మిత హీటర్ ఉంది, వర్షం, మంచు మరియు తీవ్రమైన చలి సమయంలో తేమ మరియు ఫ్రీజ్ రక్షణను అందిస్తుంది సీజన్లు, స్థిరమైన ఆపరేషన్‌కు భరోసా.

సరఫరాదారు మరియు అమ్మకాల తర్వాత సేవ

Zhejiang Usune Electric Co., Ltd., చైనాలో అధిక-వోల్టేజ్ పవర్ పరికరాల యొక్క ప్రొఫెషనల్ తయారీదారుగా, పూర్తి ఉత్పత్తి లైన్ మరియు కఠినమైన నాణ్యత నియంత్రణ వ్యవస్థను కలిగి ఉంది. ఫ్యాక్టరీ అధునాతన పరికరాలతో అమర్చబడి ఉంది పరీక్షా పరికరాలు, మరియు ప్రతి ఉత్పత్తి వాక్యూమింగ్, గ్యాస్ ఫిల్లింగ్ మరియు మెకానికల్ పనితీరు పరీక్షకు ముందు జరుగుతుంది ఉత్పత్తి నాణ్యతను నిర్ధారించడానికి ఫ్యాక్టరీని వదిలివేయడం. నమ్మకమైన సరఫరాదారుగా, Usune అమ్మకాల తర్వాత వన్-స్టాప్ సేవను అందిస్తుంది, ఆన్-సైట్ ఇన్‌స్టాలేషన్ మార్గదర్శకత్వం, ప్రారంభించడం, నిర్వహణ శిక్షణ మరియు విడిభాగాల సరఫరాతో సహా. ఒక ప్రొఫెషనల్ సాంకేతిక బృందం వినియోగదారు అవసరాలకు తక్షణమే స్పందిస్తుంది, పరికరాల దీర్ఘకాలిక స్థిరమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది.
