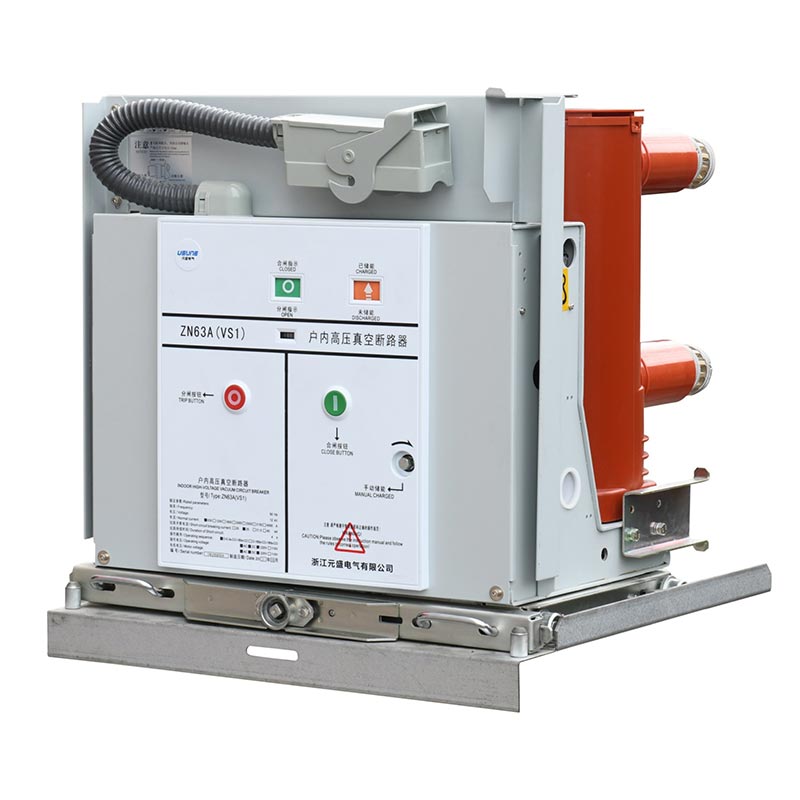

Usune VS1(ZN63)-12 సిరీస్ ఇండోర్ హై వోల్టేజ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ ఒక ప్రధాన విద్యుత్ రక్షణ మరియు నియంత్రణ 12kV పవర్ సిస్టమ్స్ కోసం పరికరం. స్ప్రింగ్-ఆపరేటెడ్ మెకానిజం మరియు సర్క్యూట్ బ్రేకర్ బాడీ యొక్క ఇంటిగ్రేటెడ్ డిజైన్ ఇంటర్మీడియట్ ట్రాన్స్మిషన్ లింక్లను తగ్గిస్తుంది, శక్తి వినియోగం మరియు శబ్దాన్ని తగ్గిస్తుంది మరియు ఉత్పత్తి కార్యాచరణను మెరుగుపరుస్తుంది విశ్వసనీయత. ప్రధాన సర్క్యూట్ సమగ్రంగా పటిష్టమైన స్తంభాలను ఉపయోగిస్తుంది, సర్క్యూట్ బ్రేకర్ యొక్క సూక్ష్మీకరణను సాధించడం, పర్యావరణ అనుకూలత మరియు సేవా జీవితాన్ని మెరుగుపరుస్తుంది మరియు చాలా సందర్భాలలో నిర్వహణ-రహిత ఆపరేషన్ను ప్రారంభించడం.
ఎపోక్సీ రెసిన్ APGతో తయారు చేయబడిన గొట్టపు ఇన్సులేటింగ్ సిలిండర్లో వాక్యూమ్ ఇంటర్ప్టర్ రేఖాంశంగా ఇన్స్టాల్ చేయబడింది, అద్భుతమైన క్రీపేజ్ నిరోధకతను అందించడం మరియు దుమ్ము చేరడం మరియు బాహ్య జోక్యాన్ని సమర్థవంతంగా నివారిస్తుంది. ఇది తేమ మరియు అధికంగా కలుషితమైన వాతావరణంలో కూడా స్థిరంగా పనిచేయగలదు.
ఇది స్థిరమైన ఇన్స్టాలేషన్ యూనిట్గా రూపొందించబడుతుంది లేదా డ్రాయర్ యూనిట్ను రూపొందించడానికి ప్రత్యేక యాక్చుయేటర్తో అమర్చబడుతుంది. ఇది KYN28A-12 (GZS) రకం సెంటర్-మౌంటెడ్ డ్రాయర్-టైప్ స్విచ్గేర్కు ఖచ్చితంగా సరిపోతుంది. స్థిర రకాన్ని కూడా ఉపయోగించవచ్చు XGN సిరీస్ స్థిర స్విచ్ గేర్.
వాక్యూమ్ అంతరాయం యొక్క ప్రత్యేక ప్రయోజనాలను పొందడం, ఇది అవసరమయ్యే దృశ్యాలకు ప్రత్యేకంగా సరిపోతుంది రేట్ చేయబడిన ఆపరేటింగ్ కరెంట్లో తరచుగా ఆపరేషన్ మరియు షార్ట్-సర్క్యూట్ కరెంట్కి పదేపదే అంతరాయం కలిగిస్తుంది, ఇది బలంగా ఉంటుంది ఆచరణాత్మకత.
GB/T1984-2014 "హై వోల్టేజ్ సర్క్యూట్ బ్రేకర్లు", JB3855-1996 "3.6~40.5kV ఇండోర్ హై వోల్టేజీకి ఖచ్చితంగా కట్టుబడి ఉంటుంది వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు", DL/T403-2000 "12~40.5kV వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు సాంకేతిక పరిస్థితులను ఆర్డర్ చేయడం", మరియు IEC62271-100:2008 ప్రమాణాలు, అధికారిక నాణ్యత హామీకి భరోసా.
| సీరియల్ నెం. | పేరు | యూనిట్ | పరామితి |
| 1 | రేట్ చేయబడిన వోల్టేజ్ | కె.వి | 12 |
| 2 | రేట్ చేయబడిన ఇన్సులేషన్ స్థాయి | - | 1నిమి పవర్ ఫ్రీక్వెన్సీ తట్టుకునే వోల్టేజ్: 42kV; రేట్ చేయబడిన మెరుపు ప్రేరణ వోల్టేజీని తట్టుకుంటుంది: 75kV |
| 3 | రేట్ చేయబడిన ఫ్రీక్వెన్సీ | HZ | 50 |
| 4 | రేటింగ్ కరెంట్ | KA | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | రేట్ చేయబడిన షార్ట్-సర్క్యూట్ బ్రేకింగ్ కరెంట్ | KA | 20, 25, 31.5, 40 |
| 6 | మెకానికల్ లైఫ్ | టైమ్స్ | 20000 (50KA: 10000 సార్లు) |
| 7 | శక్తి నిల్వ సమయం | S | ≤10 |
| 8 | ప్రారంభ సమయం | శ్రీమతి | 20-50 |
| 9 | ముగింపు సమయం | శ్రీమతి | 35-70 |
| 10 | రేట్ చేయబడిన ఆపరేటింగ్ సీక్వెన్స్ | - | 0-0.3s-co-180s-co; 0-180s-co-180s-co (50KA) |
Usune VS1(ZN63)-12 ఇండోర్ హై వోల్టేజ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ ఆపరేటింగ్తో సమీకృత నిర్మాణాన్ని స్వీకరించింది మెకానిజం మరియు ఆర్క్ ఆర్పివేసే చాంబర్ ముందు మరియు వెనుక ఏర్పాటు చేయబడింది. ప్రధాన వాహక సర్క్యూట్ మూడు-దశ నేల-మౌంటెడ్ నిర్మాణం. ఈ ప్రత్యేకమైన డిజైన్ ఆర్క్ ఆర్పివేసే చాంబర్పై దుమ్ము చేరడాన్ని గణనీయంగా తగ్గిస్తుంది ఉపరితలం, బాహ్య కారకాలచే ప్రభావితం కాకుండా వాక్యూమ్ ఆర్క్-పీడించే గదిని నిరోధిస్తుంది. కూడా తేమ మరియు భారీగా కలుషిత వాతావరణంలో, ఇది అద్భుతమైన వోల్టేజీని తట్టుకోవడం మరియు అధిక నిరోధకతను నిర్వహిస్తుంది, సారూప్యతను అధిగమిస్తుంది ఉత్పత్తులు.
ఆపరేటింగ్ మెకానిజం అనేది మాన్యువల్ మరియు ఎలక్ట్రిక్ ఎనర్జీ స్టోరేజ్తో కూడిన ప్లానర్ స్ప్రింగ్-ఆపరేటెడ్ మెకానిజం విధులు. ఆపరేటింగ్ మోటార్ ఆర్క్-ఆర్పివేసే చాంబర్ ముందు క్యాబినెట్లో ఉంది. మంత్రివర్గం ఉంది నాలుగు ఇంటర్మీడియట్ విభజనల ద్వారా ఐదు అసెంబ్లీ ఖాళీలుగా విభజించబడింది, ప్రతి ఒక్కటి శక్తి నిల్వ, ప్రసారం, ట్రిప్పింగ్, మరియు ఆపరేటింగ్ మెకానిజం యొక్క బఫర్ భాగాలు. ఆర్క్ ఆర్పివేసే చాంబర్ యొక్క ఇంటిగ్రేటెడ్ డిజైన్ మరియు ఆపరేటింగ్ మెకానిజం ఆపరేటింగ్ మెకానిజం యొక్క పనితీరు మరియు దాని మధ్య అధిక స్థాయి సరిపోలికను నిర్ధారిస్తుంది ఆర్క్ ఆర్పివేసే చాంబర్ యొక్క ప్రారంభ మరియు ముగింపు అవసరాలు, అనవసరమైన భాగాలను తగ్గించడం, శక్తిని తగ్గించడం వినియోగం మరియు శబ్దం, మరియు సర్క్యూట్ బ్రేకర్ యొక్క కార్యాచరణ విశ్వసనీయతను మెరుగుపరచడం.
1. పరిసర ఉష్ణోగ్రత: గరిష్టం +40℃, కనిష్టంగా -15℃
2. పరిసర తేమ: రోజువారీ సగటు సాపేక్ష ఆర్ద్రత ≤95%; నెలవారీ సగటు సాపేక్ష ఆర్ద్రత ≤90%; రోజువారీ సగటు
నీటి ఆవిరి పీడనం ≤22×10⁻³MPa; నెలవారీ సగటు నీటి ఆవిరి పీడనం ≤1.8×10⁻³MPa
3. ఎత్తు: 1000మీ మించకూడదు
4. భూకంప తీవ్రత: 8 డిగ్రీలకు మించకూడదు
5. వాతావరణ పర్యావరణం: ముఖ్యమైన దుమ్ము, పొగ, తినివేయు లేదా మండే వాయువులు, ఆవిరి లేదా ఉప్పు స్ప్రే లేదు
చుట్టుపక్కల గాలిలో కాలుష్యం.
గమనిక: పైన పేర్కొన్న సాధారణ ఆపరేటింగ్ పర్యావరణ పరిస్థితులు మించి ఉంటే, దయచేసి మా తయారీదారుని సంప్రదించండి వాస్తవ పని పరిస్థితులకు అనుగుణంగా ఉత్పత్తిని అనుకూలీకరించడానికి ముందుగానే.
1. రవాణా మరియు నిల్వ సమయంలో నష్టం కోసం సర్క్యూట్ బ్రేకర్ను తనిఖీ చేయండి. ఏదైనా నష్టం కనుగొనబడితే, దాన్ని ఉపయోగించడం మానేయండి
వెంటనే మరియు అమ్మకాల తర్వాత మద్దతు కోసం మా సరఫరాదారుని సంప్రదించండి.
2. ధూళిని తొలగించండి (ముఖ్యంగా ఇన్సులేషన్ ఉపరితలం నుండి). రవాణా లేదా నిల్వ సమయంలో ఉత్పన్నమయ్యే ధూళి ప్రభావితం చేయవచ్చు
ఉత్పత్తి యొక్క ఇన్సులేషన్ పనితీరు మరియు భద్రతా ప్రమాదాలకు కూడా కారణం కావచ్చు.
3. శక్తిని నిల్వ చేయడానికి, మూసివేయడానికి మరియు తెరవడానికి నిబంధనల ప్రకారం సర్క్యూట్ బ్రేకర్ను మాన్యువల్గా ఆపరేట్ చేయండి.
శక్తి నిల్వ స్థితి మరియు ఓపెన్/క్లోజ్ పొజిషన్ సూచికలు సాధారణమైనవి.
4. శక్తిని నిల్వ చేయడానికి, మూసివేయడానికి మరియు తెరవడానికి ఆపరేటింగ్ పవర్ సప్లైని ఉపయోగించి సర్క్యూట్ బ్రేకర్ను ఆపరేట్ చేయండి.
శక్తి నిల్వ స్థితి మరియు ఓపెన్/క్లోజ్ పొజిషన్ సూచికలు సాధారణమైనవి.
5. హ్యాండ్కార్ట్-రకం సర్క్యూట్ బ్రేకర్ యొక్క ఆపరేషన్: పుష్ హ్యాండిల్ను పుష్ హోల్లోకి చొప్పించండి, దానిని సవ్యదిశలో తిప్పండి
300 ± 3 మిమీ మొత్తం అడ్వాన్స్ స్ట్రోక్తో ముందుకు, మరియు ఉపసంహరించుకోవడానికి అపసవ్య దిశలో; ఓపెన్ స్థానంలో, సజావుగా
"క్లిక్" శబ్దం వినిపించే వరకు హ్యాండిల్ను మీడియం వేగంతో 30 సార్లు తిప్పి, పని చేసే లేదా పరీక్ష స్థానానికి తరలించండి,
ఇది సరైన స్థితిలో ఉందని సూచిస్తుంది (పుష్ మెకానిజం దెబ్బతినకుండా ఉండటానికి అధిక శక్తిని ఉపయోగించవద్దు), మరియు
అదే సమయంలో, సంబంధిత స్థానం సూచిక సర్క్యూట్ కనెక్ట్ చేయబడుతుంది.
గమనిక: మూసివేసే ఇంటర్లాకింగ్ పరికరాన్ని ఎంచుకున్నట్లయితే, ఇంటర్లాకింగ్ సర్క్యూట్ విద్యుత్ సరఫరా తప్పనిసరిగా దీనికి కనెక్ట్ చేయబడాలి సర్క్యూట్ను మూసివేయడానికి ముందు దాన్ని అన్లాక్ చేయండి.
కేస్ స్టడీ: అర్బన్ కమర్షియల్ కాంప్లెక్స్ పవర్ డిస్ట్రిబ్యూషన్ ప్రాజెక్ట్
కోర్ బిజినెస్ డిస్ట్రిక్ట్లో 150,000㎡ వాణిజ్య సముదాయం (షాపింగ్ మాల్, ఆఫీస్ బిల్డింగ్ మరియు హోటల్ను ఏకీకృతం చేయడం) చైనాలోని హాంగ్జౌలో, స్థిరమైన పనితీరు, తరచుగా అనుకూలించే సామర్థ్యంతో అధిక-వోల్టేజ్ సర్క్యూట్ బ్రేకర్లు అవసరం ఆపరేషన్, మరియు మొత్తం విద్యుత్ సరఫరా యొక్క కొనసాగింపును నిర్ధారించడానికి అధిక భద్రత. వివిధ ఎంపికలను పోల్చిన తర్వాత, ది క్లయింట్ Usune VS1-12/630-25 హ్యాండ్కార్ట్-రకం ఇండోర్ హై వోల్టేజ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ను ఎంచుకున్నారు, 20 యూనిట్లను అమర్చారు కాంప్లెక్స్ యొక్క అధిక మరియు తక్కువ వోల్టేజ్ విద్యుత్ పంపిణీ వ్యవస్థ యొక్క షార్ట్-సర్క్యూట్ రక్షణ మరియు లోడ్ నియంత్రణను నిర్వహించడానికి. ప్రారంభించినప్పటి నుండి, ఇది ఎటువంటి లోపాలు లేకుండా స్థిరంగా పనిచేస్తుంది, తప్పు ఐసోలేషన్ సమయం 0.3 సెకన్లకు తగ్గించబడింది, ఎలక్ట్రికల్ పరికరాల సాధారణ ఆపరేషన్ను సమర్థవంతంగా నిర్ధారించడం మరియు క్లయింట్ నుండి అధిక ప్రశంసలను పొందడం.
A1: వాస్తవ ఆపరేటింగ్ వాతావరణం సాధారణ పరిస్థితులను మించి ఉంటే (1000మీ కంటే ఎక్కువ ఎత్తు, పరిసర ఉష్ణోగ్రత వంటివి క్రింద -15℃ లేదా +40℃ పైన, మొదలైనవి), మా తయారీదారుని ముందుగానే సంప్రదించడం అవసరం. మా ఫ్యాక్టరీ రెడీ ఇన్సులేషన్ పనితీరును మెరుగుపరచడం మరియు ఆప్టిమైజ్ చేయడం వంటి వాస్తవ పర్యావరణ పారామితుల ఆధారంగా ఉత్పత్తులను అనుకూలీకరించండి సీలింగ్ నిర్మాణాలు, లక్ష్య వాతావరణంలో స్థిరమైన ఆపరేషన్ను నిర్ధారించడానికి.
A2: ఉత్పత్తి సమీకృత ఘన ధృవం మరియు సమీకృత నిర్మాణాన్ని స్వీకరించి, నిర్వహణ-రహిత ఆపరేషన్ను సాధిస్తుంది సాధారణ ఉపయోగంలో. సర్క్యూట్ బ్రేకర్ ఉపరితల శుభ్రత (ముఖ్యంగా ఇన్సులేషన్) యొక్క ఆవర్తన తనిఖీలు మాత్రమే ఉపరితలం), దుమ్ము మరియు ధూళిని తొలగించడం మరియు ఓపెన్/క్లోజ్ పొజిషన్ సూచికలు మరియు శక్తి నిల్వ స్థితిని గమనించడం అవసరం. ఏదైనా అసాధారణతలు కనుగొనబడితే, వెంటనే ఉత్పత్తిని ఉపయోగించడం ఆపివేసి, మా సరఫరాదారుని సంప్రదించండి తదుపరి నష్టాన్ని నివారించడానికి వృత్తిపరమైన విక్రయాల తర్వాత నిర్వహణ.
A3: అవును. ఉత్పత్తి జాతీయ మరియు అంతర్జాతీయ ప్రమాణాల ప్రకారం రూపొందించబడింది మరియు సంపూర్ణంగా అనుకూలంగా ఉంటుంది KYN28A-12 (GZS) రకం సెంటర్-మౌంటెడ్ డ్రాయర్-రకం స్విచ్ గేర్ మరియు XGN సిరీస్ స్థిర స్విచ్ గేర్. ఇంకా, మా తయారీదారు నిర్దిష్ట స్విచ్ గేర్ మోడల్ ప్రకారం ఉత్పత్తి కొలతలు మరియు ఇంటర్ఫేస్లను సర్దుబాటు చేయవచ్చు అనుకూలతను నిర్ధారించడానికి కస్టమర్. కొనుగోలు చేయడానికి ముందు, దయచేసి స్విచ్ గేర్ పారామితులను మా సరఫరాదారుకు అందించండి వృత్తిపరమైన సరిపోలిక సలహా.
