Zhejiang Usune Electric Co., Ltd. అనేది R&D, డిజైన్, ఉత్పత్తి మరియు విక్రయాలను సమగ్రపరిచే ఒక ప్రొఫెషనల్ ఫ్యాక్టరీ. దాని ప్రధాన ఉత్పత్తులలో 12kV～245kV ఇండోర్ మరియు అవుట్డోర్ హై-వోల్టేజ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు, SF6 సర్క్యూట్ బ్రేకర్లు, లోడ్ ఉన్నాయి స్విచ్లు మరియు వివిధ డిస్కనెక్ట్ స్విచ్లు. పవర్ ఇంజనీరింగ్ ప్రాజెక్ట్లకు ఇది విశ్వసనీయమైన ప్రొఫెషనల్ సరఫరాదారు దేశీయంగా మరియు అంతర్జాతీయంగా.
Usune Gw4 డిస్కనెక్ట్ స్విచ్ ప్రత్యేకంగా త్రీ-ఫేజ్ AC 50Hz/60Hz పవర్ సిస్టమ్ల కోసం రూపొందించబడింది. దాని ప్రాథమిక శక్తితో కూడిన, లోడ్ లేని పరిస్థితుల్లో అధిక-వోల్టేజ్ సర్క్యూట్లను కనెక్ట్ చేయడం లేదా డిస్కనెక్ట్ చేయడం మరియు కనిపించేలా అందించడం ఫంక్షన్. బస్బార్లు, సర్క్యూట్ బ్రేకర్లు, ట్రాన్స్ఫార్మర్లు మరియు ఇతర అధిక-వోల్టేజ్ నిర్వహణ కోసం ఎలక్ట్రికల్ ఐసోలేషన్ క్లియరెన్స్ పరికరాలు.
-GB 1985-2004: AC హై వోల్టేజ్ డిస్కనెక్ట్ స్విచ్లు మరియు గ్రౌండింగ్ స్విచ్లు
-IEC 62271-102: హై వోల్టేజ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్
-GB/T 11022: హై వోల్టేజ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్ కోసం సాధారణ లక్షణాలు

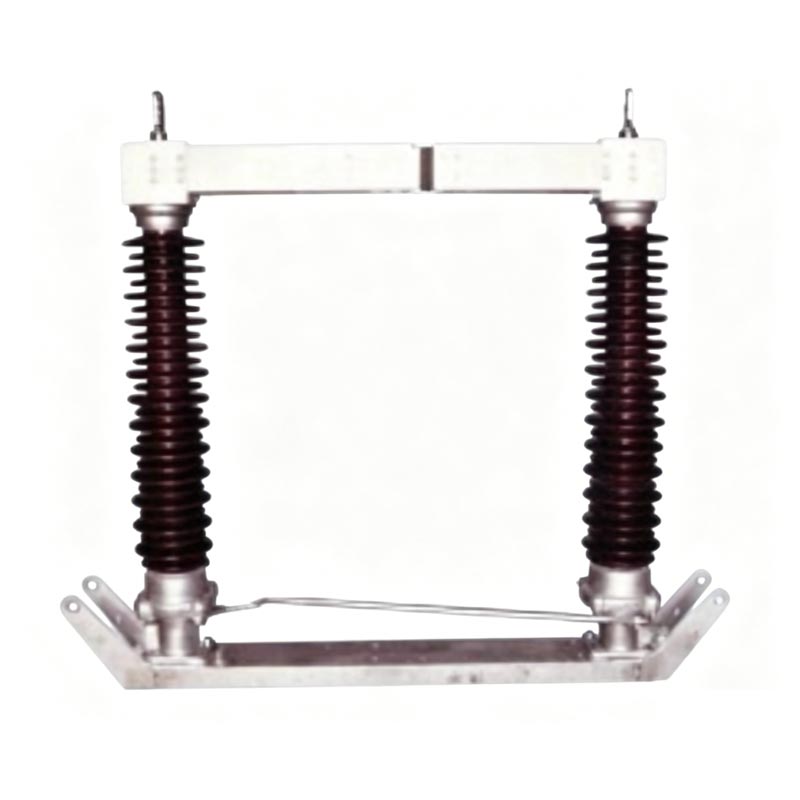

GW4 సిరీస్: డబుల్-పోస్ట్ ఇన్సులేటర్, క్షితిజ సమాంతర భ్రమణ, అంతరాయ రకం
1. డబుల్-పోస్ట్ ఇన్సులేటర్ స్ట్రక్చర్, ఒక్కో ఫేజ్కు రెండు పోస్ట్ ఇన్సులేటర్లు క్షితిజ సమాంతరంగా 90° సిన్క్రోనస్గా తిరుగుతాయి.
2. ప్రధాన పరిచయాలు మధ్యలో-విరిగిన, వెండి పూతతో కూడిన రాగి పరిచయాలు, తక్కువ కాంటాక్ట్ రెసిస్టెన్స్ మరియు మంచి వాహకత.
3. బేస్ హాట్-డిప్ గాల్వనైజ్డ్ స్టీల్తో తయారు చేయబడింది, సీలు చేసిన బేరింగ్లు, తుప్పు-నిరోధకత మరియు మన్నికైనవి.
4. GW4 డిస్కనెక్ట్ స్విచ్ను యాంత్రికతో ఒకే-వైపు లేదా ద్విపార్శ్వ గ్రౌండింగ్ స్విచ్లతో అమర్చవచ్చు
కార్యాచరణ భద్రతను నిర్ధారించడానికి ఇంటర్లాకింగ్.
5. ఆపరేటింగ్ మెకానిజం మాన్యువల్ (CS14G, CS17G) లేదా ఎలక్ట్రిక్ (CJ6B, CJ11, XCJ-I) కావచ్చు.
| పరామితి | స్పెసిఫికేషన్ |
| రేట్ చేయబడిన వోల్టేజ్ | 126kV (110kV సిస్టమ్) |
| రేట్ చేయబడిన ఫ్రీక్వెన్సీ | 50Hz |
| రేటింగ్ కరెంట్ | 630A, 1250A, 1600A, 2000A, 2500A |
| రేట్ చేయబడిన స్వల్పకాలిక తట్టుకునే ప్రస్తుత (1సె) | 31.5kA, 40kA, 50kA |
| రేట్ చేయబడిన పీక్ కరెంట్ను తట్టుకుంటుంది | 80kA, 100kA, 125kA |
| 1నిమి డ్రై AC వోల్టేజీని తట్టుకుంటుంది | - భూమికి: 140kV- అంతటా బ్రేక్: 160kV |
| ఆపరేషన్ ఉష్ణోగ్రత | -40°C నుండి +40°C |
| ఎత్తు | ≤ 2000మీ |

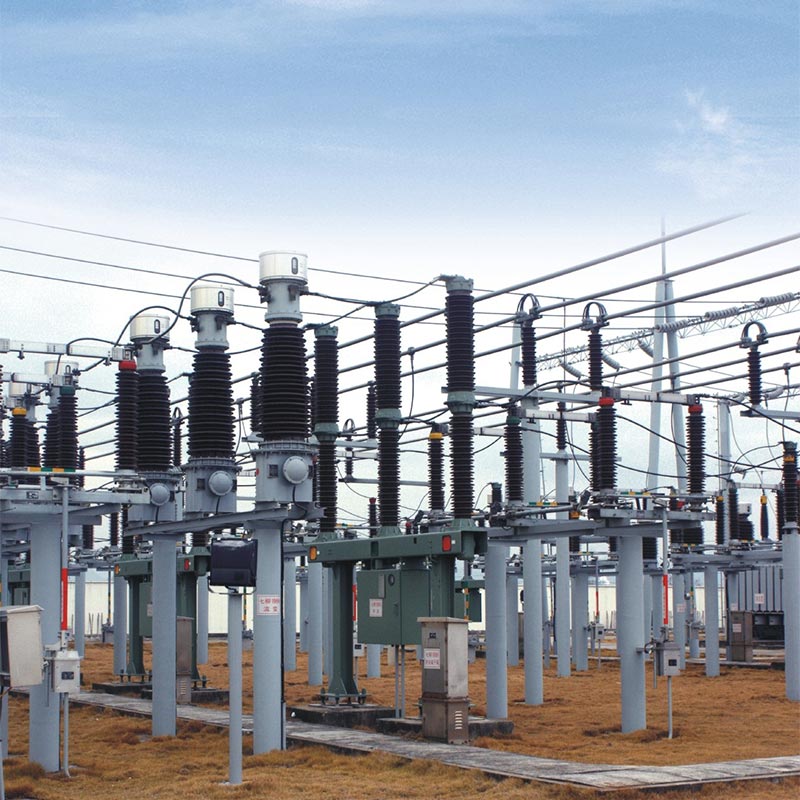

110kV... పవన విద్యుత్ సబ్స్టేషన్ ప్రాజెక్ట్
ఈ ప్రాజెక్ట్ గణనీయమైన ఉష్ణోగ్రత వ్యత్యాసాలతో ఉత్తర ప్రాంతంలో ఉంది, అధిక పరికరాలు అవసరం విశ్వసనీయత మరియు చల్లని నిరోధకత. ప్రాజెక్ట్ ఎలక్ట్రిక్తో కూడిన బహుళ Usune GW4 డిస్కనెక్ట్ స్విచ్లను ఎంచుకుంది యంత్రాంగాలు మరియు ద్విపార్శ్వ గ్రౌండింగ్ స్విచ్లు. ప్రారంభించినప్పటి నుండి చాలా సంవత్సరాలు, పరికరాలు స్థిరంగా పనిచేస్తాయి, నమ్మదగిన యాంత్రిక చర్యలు మరియు అద్భుతమైన తుప్పు నిరోధకతతో, సబ్స్టేషన్ నిర్వహణ భద్రతను సమర్థవంతంగా నిర్ధారిస్తుంది మరియు రోజువారీ ఆపరేషన్ సామర్థ్యం, వినియోగదారు నుండి అధిక ప్రశంసలను పొందడం.
| అంశం | యూనిట్ | పారామితులు | |||||
| రేట్ చేయబడిన వోల్టేజ్ | కె.వి | 40.5 | 72.5 | 126 | 145 | ||
| రేట్ చేయబడిన ఇన్సులేషన్ స్థాయి | 1నిమి పవర్ ఫ్రీక్వెన్సీ తట్టుకోగల వోల్టేజ్ (సమర్థవంతమైన విలువ) | నేలమీద | కె.వి | 95 | 160 | 230 | 275 |
| ఫ్రాక్చర్ | కె.వి | 118 | 200 | 230+70 | 275+85 | ||
| రేట్ చేయబడిన మెరుపు ప్రేరణ కరెంట్ను తట్టుకోగలదు (పీక్) | నేలమీద | కె.వి | 185 | 350 | 550 | 650 | |
| ఫ్రాక్చర్ | కె.వి | 215 | 410 | 550+110 | 650+120 | ||
| రేట్ చేయబడిన ఫ్రీక్వెన్సీ | Hz | 50/60 | |||||
| రేటింగ్ కరెంట్ | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| కరెంట్ను తట్టుకునే స్వల్పకాలిక రేట్ | kA | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | ||
| రేటెడ్ పీక్ కరెంట్ను తట్టుకుంటుంది | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| రేట్ చేయబడిన షార్ట్ సర్క్యూట్ వ్యవధి | కత్తి/కత్తి | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| యాంత్రిక టెర్మినల్ లోడ్ రేట్ చేయబడింది | క్షితిజ సమాంతర మరియు నిలువు | N | 1250 | 1250 | 1250 | 1250 | |
| అడ్డంగా | N | 750 | 750 | 750 | 750 | ||
| నిలువు శక్తి | N | 1000 | 1000 | 1000 | 1000 | ||
| క్రీపేజ్ దూరం | మి.మీ | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| యాంత్రిక జీవితం | టైమ్స్ | 5000 | 5000 | 1000 | 5000 | ||
| మోటార్ యాక్యుయేటర్ | మోడల్ | CJ | CJ | CJ | CJ | ||
| మోటార్ వోల్టేజ్ | V | AC380,AC220,DC220,DC110 | |||||
| వోల్టేజ్ నియంత్రణ లూప్ | V | AC380,AC220,DC220,DC110 | |||||
| పాయింట్లు, ముగింపు సమయం | s | 7±1 | |||||
|
మానవ ప్రేరేపకుడు |
మోడల్ | CS14 CS17 | |||||
| విద్యుదయస్కాంత లాక్ వోల్టేజ్ | V | AC220,DC220,DC110 | |||||
• ఇన్సులేటర్లు: పగుళ్లు, నష్టం లేదా ధూళి ఉండవు.
• పరిచయాలు: శుభ్రంగా, వెండి పూతతో చెక్కుచెదరకుండా.
• ఫాస్టెనర్లు: అన్ని బోల్ట్లు బిగించబడ్డాయి.
• మెకానిజం: స్మూత్ రొటేషన్; కదిలే భాగాలను ద్రవపదార్థం చేయండి.
• ఇన్సులేటర్ నిలువుత్వం: షిమ్లతో సర్దుబాటు చేయండి (ఒక స్థానానికి గరిష్టంగా 3 మిమీ).
• మూడు-దశల సమకాలీకరణ: క్రాంక్-ఆర్మ్ మరియు లింకేజ్ రాడ్లను సర్దుబాటు చేయండి.
• సంప్రదింపు ఒత్తిడి: సరైన చొప్పించడం మరియు ఒత్తిడి ఉండేలా చూసుకోండి.
• NO లోడ్ కింద మాత్రమే పనిచేస్తాయి; సర్క్యూట్ బ్రేకర్ తెరిచి ఉందని నిర్ధారించండి.
• మాన్యువల్ ఆపరేషన్: ఆపరేటింగ్ హ్యాండిల్ ఉపయోగించండి; అధిక శక్తిని నివారించండి.
• మోటరైజ్డ్ ఆపరేషన్: లోకల్/రిమోట్ కంట్రోల్ ఉపయోగించండి; మానిటర్ స్థానం.
• ఇంటర్లాక్: ఇంటర్లాక్ చేయబడి ఉంటే బలవంతంగా ఆపరేషన్ చేయవద్దు.
• కాలానుగుణ సమగ్ర పరిశీలన: ప్రతి 1–2 సంవత్సరాలకు.
• అవాహకాలు మరియు పరిచయాలను శుభ్రపరచండి; పారిశ్రామిక వాసెలిన్ వర్తిస్తాయి.
• బేరింగ్లు మరియు ప్రసార భాగాలను లూబ్రికేట్ చేయండి.
• వదులుగా ఉన్న బోల్ట్లు, అరిగిపోయిన పరిచయాలు మరియు ఇన్సులేటర్ డ్యామేజ్ కోసం తనిఖీ చేయండి.
• షార్ట్-సర్క్యూట్ తర్వాత: వెంటనే తనిఖీ చేయండి.
• ఆపరేట్ చేయడం సాధ్యం కాదు: ఇంటర్లాక్, జామ్డ్ లింకేజ్ లేదా మోటారు లోపాన్ని తనిఖీ చేయండి.
• అసమకాలిక దశలు: క్రాస్-లింకేజ్ రాడ్లను సర్దుబాటు చేయండి.
• కాంటాక్ట్ వేడెక్కడం: శుభ్రపరచడం మరియు మళ్లీ బిగించడం; వెండి పూతను తనిఖీ చేయండి.
A: లేదు. GW4 డిస్కనెక్ట్ స్విచ్ ఐసోలేషన్ మరియు వోల్టేజ్-ఓన్లీ, నో-లోడ్ కింద మారడానికి మాత్రమే అనుకూలంగా ఉంటుంది. పరిస్థితులు. ఇది ఆర్క్-ఆర్పివేసే సామర్థ్యాలను కలిగి ఉండదు మరియు లోడ్ కింద ఆపరేషన్ నుండి ఖచ్చితంగా నిషేధించబడింది. ఇది తప్పనిసరిగా సర్క్యూట్ బ్రేకర్తో కలిపి ఉపయోగించాలి.
A: మెకానికల్ ఇంటర్లాక్ సురక్షితమైన ఆపరేటింగ్ క్రమాన్ని అమలు చేస్తుంది: ప్రధాన స్విచ్ ఓపెన్ → గ్రౌండింగ్ స్విచ్ మూసివేయబడింది; గ్రౌండింగ్ స్విచ్ తెరిచి ఉంది → ప్రధాన స్విచ్ మూసివేయబడింది, తప్పు ఆపరేషన్ను నిరోధించడం మరియు నిర్వహణ యొక్క భద్రతను నిర్ధారిస్తుంది సిబ్బంది.
A: ప్రామాణిక రకం ≤2000m ఎత్తు మరియు -40℃ నుండి +40℃ ఉష్ణోగ్రత ఉన్న పరిసరాలకు అనుకూలంగా ఉంటుంది, ఇది చాలా బహిరంగ సబ్స్టేషన్ల అవసరాలను తీర్చగలదు; ప్రత్యేక ఎత్తైన ప్రదేశం లేదా భారీగా కలుషితమైన ప్రాంతాల కోసం, రీన్ఫోర్స్డ్ ఇన్సులేషన్ మరియు యాంటీ తుప్పు పరిష్కారాలను అనుకూలీకరించవచ్చు.
