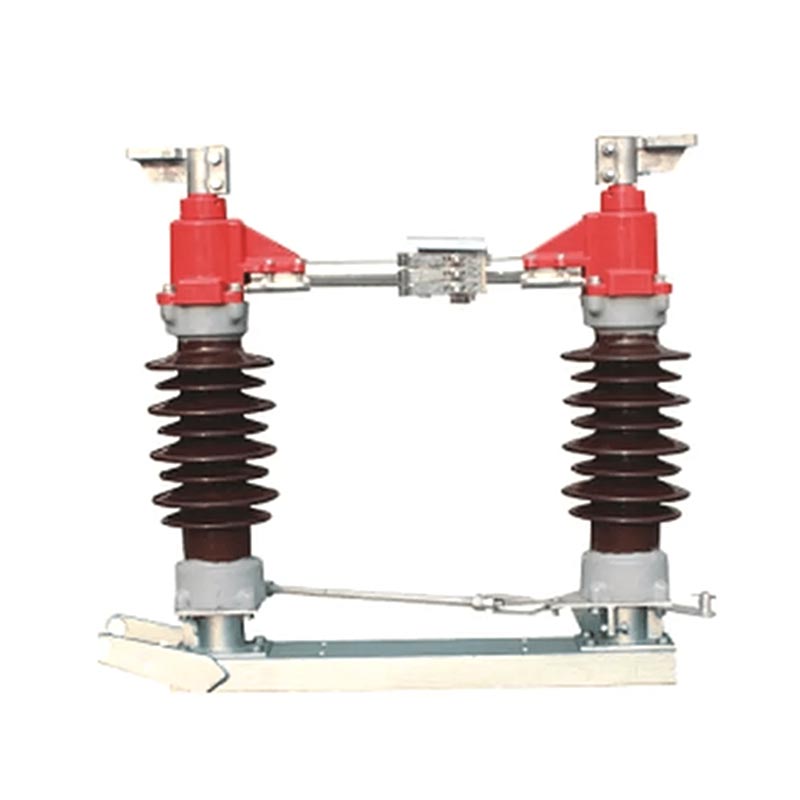

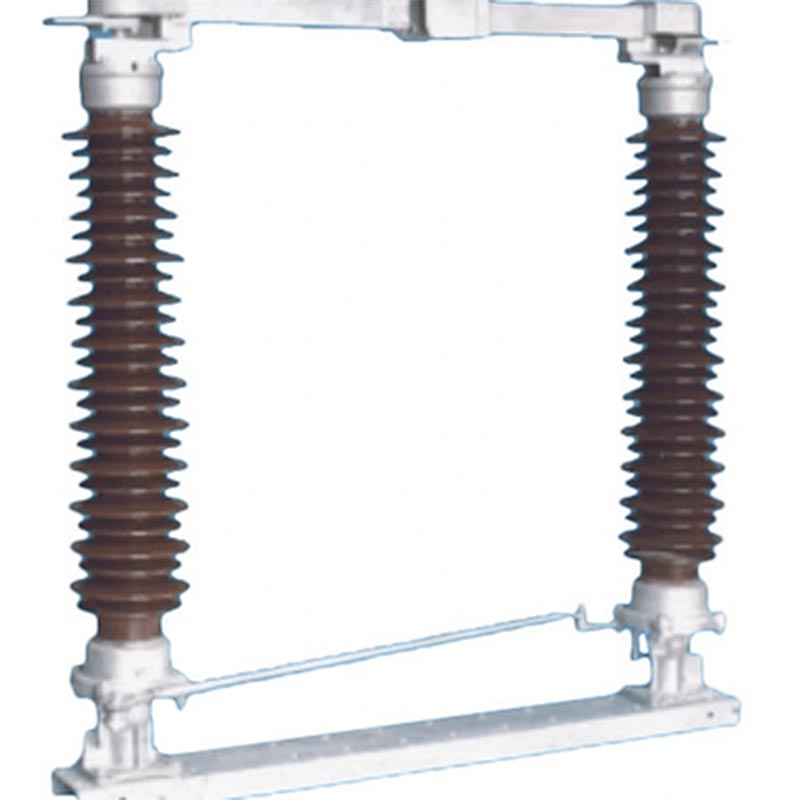

Usune GW4 సిరీస్ అవుట్డోర్ సబ్స్టేషన్ డిస్కనెక్టర్ స్విచ్ అనేది స్వతంత్రంగా అభివృద్ధి చేయబడిన ఒక ప్రధాన ఉత్పత్తి మరియు Usune ద్వారా తయారు చేయబడింది. ఇది 50Hz రేట్ ఫ్రీక్వెన్సీ మరియు 35kV రేట్ వోల్టేజ్ కలిగిన AC సర్క్యూట్లకు అనుకూలంగా ఉంటుంది 170కి.వి. లోడ్ లేని పరిస్థితుల్లో సర్క్యూట్ తెరవడం మరియు మూసివేయడం కోసం ప్రధానంగా ఉపయోగించబడుతుంది, ఇది ఒక అనివార్యమైన భద్రత పవర్ ట్రాన్స్మిషన్ మరియు డిస్ట్రిబ్యూషన్ సిస్టమ్స్లో భాగం. ఇది ఉత్పన్న ఉత్పత్తులకు ప్రాథమిక యూనిట్గా కూడా ఉపయోగపడుతుంది అదే సిరీస్లో, విభిన్న ప్రాజెక్ట్ అవసరాలను తీర్చడానికి బలమైన విస్తరణను అందిస్తోంది.
అవుట్డోర్ సబ్స్టేషన్ డిస్కనెక్టర్ స్విచ్ క్షితిజసమాంతర భ్రమణ స్విచింగ్ నిర్మాణాన్ని అవలంబిస్తుంది, ఇందులో స్థిరంగా ఉంటుంది మెకానికల్ పనితీరు, అధిక ఇన్సులేషన్ స్థాయి, బలమైన కాలుష్య నిరోధకత, మరియు అనుకూలమైన సంస్థాపన మరియు నిర్వహణ. ఇది సమర్థవంతంగా విద్యుత్ సరఫరాలను వేరుచేస్తుంది, విద్యుత్ పరికరాల నిర్వహణ యొక్క భద్రతను నిర్ధారిస్తుంది మరియు ఎటువంటి లోడ్ స్విచింగ్ కార్యకలాపాలను పూర్తి చేస్తుంది, ఇది అధిక వంటి వివిధ కఠినమైన బహిరంగ వాతావరణాలకు అనుకూలంగా ఉంటుంది ఎత్తు, తక్కువ ఉష్ణోగ్రత మరియు భారీ కాలుష్యం.
1. పవర్ ఐసోలేషన్: పవర్ గ్రిడ్ నుండి పరికరాలను సమర్థవంతంగా డిస్కనెక్ట్ చేస్తుంది, నిర్వహణ యొక్క భద్రతను నిర్ధారిస్తుంది
సిబ్బంది మరియు పరికరాలు;
2. లాంగ్-టర్మ్ లోడ్ కెపాసిటీ: నిరంతర శక్తిని నిర్ధారిస్తూ, ఎక్కువ కాలం పాటు రేట్ చేయబడిన లోడ్ కరెంట్ను స్థిరంగా తీసుకువెళ్లగలదు
సరఫరా;
3. నో-లోడ్ స్విచింగ్: అన్లోడ్ చేయబడిన లైన్లు మరియు ట్రాన్స్ఫార్మర్ల నో-లోడ్ స్విచింగ్ను పూర్తి చేస్తుంది, అలాగే బస్బార్ స్విచింగ్
కార్యకలాపాలు, పవర్ గ్రిడ్ యొక్క సౌకర్యవంతమైన సర్దుబాటు అవసరాలను తీర్చడం;
4. గ్రౌండింగ్ ప్రొటెక్షన్: విశ్వసనీయ సర్క్యూట్ గ్రౌండింగ్ సాధించడానికి అవసరమైన గ్రౌండింగ్ స్విచ్తో కాన్ఫిగర్ చేయవచ్చు,
కార్యాచరణ భద్రతను మరింత మెరుగుపరుస్తుంది.
ఉత్పత్తి నాణ్యత మరియు కార్యాచరణ భద్రతను నిర్ధారించడానికి, Usune GW4 సిరీస్ ఖచ్చితంగా అంతర్జాతీయంగా కట్టుబడి ఉంటుంది IEC 62271-102 "హై వోల్టేజ్ AC డిస్కనెక్ట్ స్విచ్లు మరియు గ్రౌండింగ్ స్విచ్లు"తో సహా అధికార ప్రమాణాలు మరియు IEC 60694 "హై వోల్టేజ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్ కోసం సాధారణ సాంకేతిక పరిస్థితులు". ఫ్యాక్టరీ అమలు చేస్తుంది a కఠినమైన నాణ్యత తనిఖీ ప్రక్రియ. ప్రతి ఉత్పత్తిని విడిచిపెట్టే ముందు సమగ్ర పనితీరు పరీక్షకు లోనవుతుంది అన్ని పారామితులు ప్రామాణిక అవసరాలకు అనుగుణంగా ఉండేలా ఫ్యాక్టరీ.
ఉత్పత్తి సాంకేతిక పారామితులు Usune GW4 సిరీస్లో GW4(A)-35(D)(W), GW4(A)-126(D)(W), వంటి బహుళ నమూనాలు ఉన్నాయి. మరియు GW4(A)-170(D)(W), 630A నుండి 2500A వరకు రేట్ చేయబడిన కరెంట్లతో, వివిధ వోల్టేజ్ స్థాయిలు మరియు లోడ్కు అనుకూలం దృశ్యాలు. ప్రధాన సాంకేతిక పారామితులు (కీ సూచికలు) క్రింది విధంగా ఉన్నాయి:
| మోడల్ సిరీస్ | రేట్ చేయబడిన వోల్టేజ్ (kV) | రేట్ చేయబడిన కరెంట్ (A) | రేట్ చేయబడిన స్వల్పకాలిక ప్రస్తుత తట్టుకునే (kA/s) | లైట్నింగ్ ఇంపల్స్ తట్టుకోగల వోల్టేజ్ (kV) | ప్రధాన సర్క్యూట్ రెసిస్టెన్స్ (μΩ) |
| GW4(A)-35(D)(W) | 35 | 630-2500 | 20/4 - 40/4 | 170 - 118 | 50 - 80 |
| GW4(A)-126(D)(W) | 126 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
| GW4(A)-170(D)(W) | 150 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
అదనంగా, ఉత్పత్తులు CS11, CS17D, మరియు CS14G మాన్యువల్ ఆపరేటింగ్ మెకానిజమ్స్ మరియు CJ2 ఎలక్ట్రిక్ కలిగి ఉంటాయి ఆపరేటింగ్ మెకానిజమ్స్. సహాయక స్విచ్ కాన్ఫిగరేషన్లు నిర్ధారించడానికి మెకానిజం రకం ప్రకారం ఆప్టిమైజ్ చేయబడతాయి సౌకర్యవంతమైన మరియు నమ్మదగిన ఆపరేషన్.
డబుల్-సీల్డ్ డిజైన్, షాఫ్ట్ అసెంబ్లీకి రెండు రేడియల్ బాల్ బేరింగ్లు మద్దతునిస్తాయి, ఇది సమర్థవంతంగా నిరోధిస్తుంది తేమ, దుమ్ము మరియు హానికరమైన వాయువుల చొరబాటు.
మధ్య పరిచయం స్వీయ-నటన కాంటాక్ట్ వేలిని ఉపయోగిస్తుంది, ఇది స్ప్రింగ్ అవసరాన్ని తొలగిస్తుంది. ఇది దాని స్వంతదానిపై ఆధారపడుతుంది పరిచయాన్ని బిగించడానికి స్థితిస్థాపకత, స్థిరమైన పరిచయాన్ని నిర్ధారించడం మరియు నిర్వహణ ఖర్చులను తగ్గించడం.
ప్రధాన వాహక సర్క్యూట్ మరియు గ్రౌండింగ్ స్విచ్ ఒక ఇంటర్లాకింగ్ మెకానిజంతో అమర్చబడి ఉంటాయి, ఇది నిర్ధారిస్తుంది ప్రధాన సర్క్యూట్ మూసివేయబడినప్పుడు గ్రౌండింగ్ స్విచ్ మూసివేయబడదు మరియు వైస్ వెర్సా, తప్పుగా పని చేయడాన్ని నివారిస్తుంది.
అవుట్గోయింగ్ బేస్ లోపల సౌకర్యవంతమైన కనెక్షన్ వాహక రాడ్ మరియు టెర్మినల్ ప్లేట్కు గట్టిగా స్థిరంగా ఉంటుంది. చమురు రహిత స్వీయ కందెన బేరింగ్లు మృదువైన భ్రమణాన్ని నిర్ధారిస్తాయి మరియు సేవా జీవితాన్ని పొడిగిస్తాయి.
Usune అధిక-వోల్టేజ్ ఎలక్ట్రికల్ పరికరాల రూపకల్పనలో అనేక సంవత్సరాల అనుభవంతో ప్రొఫెషనల్ R&D బృందాన్ని కలిగి ఉంది. ది GW4 సిరీస్ వాహక భాగం నిర్మాణం జాతీయ యుటిలిటీ మోడల్ పేటెంట్ను పొందింది. కాంటాక్ట్ వేలు aని ఉపయోగిస్తుంది అధిక బలం, అధిక వాహకత మరియు అధిక స్థితిస్థాపకత కలిగిన కొత్త పదార్థం, వసంత తుప్పు వంటి సమస్యలను నివారించడం, హీట్ ఎనియలింగ్ కారణంగా బిగింపు శక్తి తగ్గింది మరియు కాంటాక్ట్ రెసిస్టెన్స్ పెరిగింది.
పరిపక్వ ఉత్పత్తి సాంకేతికత మరియు స్థిరమైన పనితీరుతో GW4 సిరీస్ చాలా సంవత్సరాలుగా మార్కెట్లో ఉంది. తిరిగే భాగాలు మెయింటెనెన్స్-ఫ్రీ డిజైన్ను కలిగి ఉంటాయి మరియు ట్రాన్స్మిషన్ భాగాలు జత చేసిన స్టెయిన్లెస్ స్టీల్ పిన్లను ఉపయోగించుకుంటాయి మాలిబ్డినం డైసల్ఫైడ్-కలిగిన నైలాన్ బుషింగ్లతో. ఉక్కు భాగాలు మృదువుగా ఉండేలా హాట్-డిప్ గాల్వనైజింగ్కు లోనవుతాయి ఆపరేషన్ మరియు దీర్ఘకాలిక తుప్పు నివారణ.
ఒక ప్రొఫెషనల్ తయారీదారుగా, Usune దాని ఉత్పత్తి ప్రక్రియలో అంతర్జాతీయ ప్రమాణాలకు ఖచ్చితంగా కట్టుబడి ఉంటుంది. ది కర్మాగారం ఒక సమగ్ర నాణ్యత నియంత్రణ వ్యవస్థను కలిగి ఉంది, ముడి పదార్థాల సేకరణ నుండి మొత్తం ప్రక్రియను పర్యవేక్షిస్తుంది ఉత్పత్తి అసెంబ్లీ మరియు పరీక్షకు. ఉత్పత్తులు అనేక అధీకృత పరీక్షలు మరియు ధృవపత్రాలను ఆమోదించాయి మరియు వాటి పనితీరు పరిశ్రమలో విస్తృతంగా గుర్తించబడింది.
Usune కస్టమర్ సంతృప్తికి ప్రాధాన్యతనిస్తుంది, సమగ్ర ముందస్తు విక్రయ సంప్రదింపులు, ఇన్స్టాలేషన్ మార్గదర్శకత్వం మరియు అమ్మకాల తర్వాత నిర్వహణ సేవలు. ఉత్పత్తులు సుదీర్ఘ సేవా జీవితం మరియు తక్కువ నిర్వహణ ఖర్చులు మరియు ఫ్యాక్టరీని కలిగి ఉంటాయి కస్టమర్ సమస్యలను పరిష్కరించడానికి సమగ్ర అమ్మకాల తర్వాత మద్దతును అందిస్తుంది.
Usune GW4 సిరీస్ అవుట్డోర్ సబ్స్టేషన్ డిస్కనెక్టర్ స్విచ్ కఠినమైన బహిరంగ వాతావరణాల కోసం రూపొందించబడింది. బలమైన పర్యావరణ అనుకూలత. ఆపరేటింగ్ షరతులు కింది అవసరాలకు అనుగుణంగా ఉండాలి: ఎత్తు మించకూడదు 2000మీ; పరిసర ఉష్ణోగ్రత -40℃ నుండి +40℃; గాలి వేగం 34m/s మించకూడదు; భూకంప తీవ్రత 8 డిగ్రీలకు మించకూడదు; ఐసింగ్ మందం 10mm కంటే ఎక్కువ కాదు; భారీ దుమ్ము లేకపోవడం, రసాయన తుప్పు, బలమైన కంపనం మరియు మండే/పేలుడు ప్రమాదాలు; మరియు ఒక స్థాయి సంస్థాపన పునాది. వినియోగదారు యొక్క అప్లికేషన్ వాతావరణం మించి ఉంటే పైన అవసరాలు, అనుకూలీకరించిన పరిష్కారం Usune తో చర్చలు చేయవచ్చు.

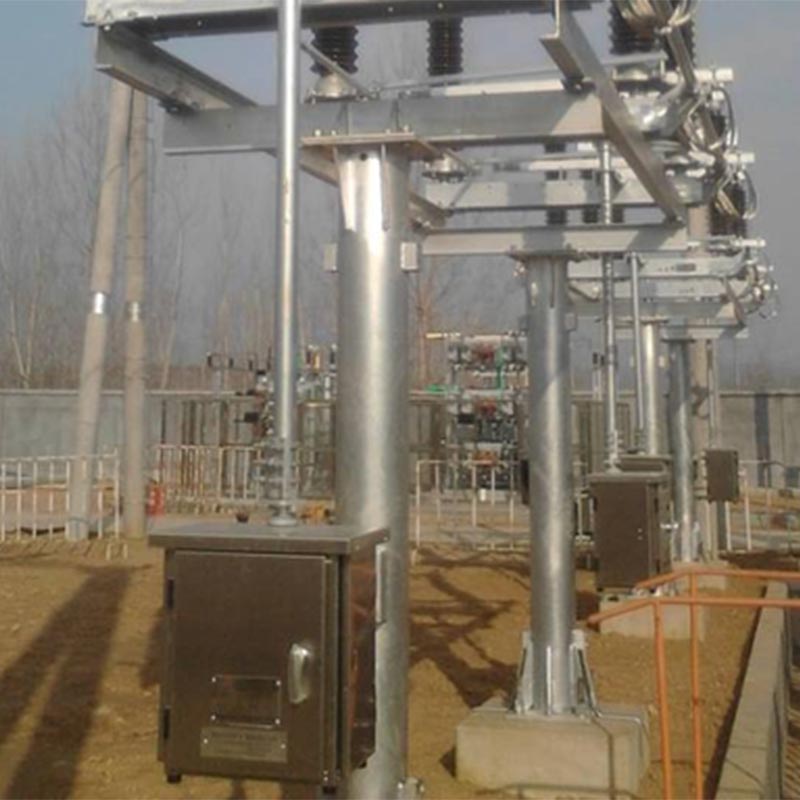

ప్రాజెక్ట్ పేరు: ఉత్తర చైనాలో 110kV అవుట్డోర్ సబ్స్టేషన్ పునరుద్ధరణ ప్రాజెక్ట్
ప్రాజెక్ట్ నేపధ్యం: ఈ సబ్స్టేషన్ ఉత్తర చైనీస్ నగరంలో ఉంది, తీవ్రమైన చలికాలం (కనీసం ఉష్ణోగ్రత -35℃) మరియు తరచుగా బలమైన గాలులు. అసలైన డిస్కనెక్టర్ స్విచ్ తక్కువ-ఉష్ణోగ్రతతో బాధపడింది ప్రతిఘటన, అస్థిర ఆపరేషన్ మరియు అధిక నిర్వహణ ఖర్చులు. సమగ్ర పోలిక తర్వాత, ప్రాజెక్ట్ బృందం Usune GW4-126(D)(W)/1250 అవుట్డోర్ సబ్స్టేషన్ డిస్కనెక్టర్ స్విచ్ని ఎంచుకున్నారు. Usune పూర్తి ఉత్పత్తిని అందించింది సూట్ మరియు ఇన్స్టాలేషన్ మార్గదర్శక సేవలు.
అప్లికేషన్ ఫలితాలు: ఉత్పత్తి ప్రారంభించిన తర్వాత 3 సంవత్సరాల పాటు స్థిరంగా పనిచేసింది, అద్భుతమైనది తక్కువ-ఉష్ణోగ్రత నిరోధకత మరియు గాలి నిరోధకత. దీని ప్రారంభ మరియు ముగింపు కార్యకలాపాలు అనువైనవి మరియు నమ్మదగినవి. ది స్వీయ-శుభ్రపరిచే కాంటాక్ట్ ఫంక్షన్ దుమ్ము మరియు మంచు చేరడం వల్ల ఏర్పడే సంపర్క వైఫల్యాలను సమర్థవంతంగా నివారిస్తుంది మరియు నిర్వహణ-రహిత డిజైన్ సబ్స్టేషన్ యొక్క రోజువారీ నిర్వహణ పనిభారాన్ని తగ్గిస్తుంది. ప్రాజెక్ట్ యజమాని అత్యంత Usune ఉత్పత్తుల పనితీరు మరియు అమ్మకాల తర్వాత సేవను గుర్తిస్తుంది మరియు దీర్ఘకాలిక సహకారంపై సంతకం చేసింది Usuneతో ఒప్పందం, తదుపరి సబ్స్టేషన్ పునరుద్ధరణ ప్రాజెక్ట్ల కోసం దీనిని నియమించబడిన తయారీదారుగా నియమించింది.
A1: ముందుగా, కనెక్టింగ్ రాడ్ వైకల్యంతో ఉందో లేదో, జాయింట్ వదులుగా ఉందా లేదా అని దృశ్యమానంగా తనిఖీ చేయండి బిగింపు వదులుగా లేదా జారిపోతోంది. ఒక వైకల్యంతో అనుసంధానించే రాడ్ని మార్చడం అవసరం; వదులుగా ఉండే కీళ్ళు మరియు బిగింపులు ఉండాలి మాన్యువల్లో పేర్కొన్న టార్క్ ప్రకారం టార్క్ రెంచ్తో కఠినతరం చేయబడింది (టేబుల్ 5 చూడండి). మాన్యువల్ ఉంటే ఆపరేషన్ టార్క్ గణనీయంగా పెరుగుతుంది, ఇది తిరిగే భాగాలపై ఎండిన కందెన లేదా తుప్పు పట్టడం వల్ల కావచ్చు. షాఫ్ట్ పిన్. మృదువైన ఆపరేషన్ను నిర్ధారించడానికి తిరిగే భాగాలను శుభ్రపరచండి మరియు ద్రవపదార్థం చేయండి.
A2: ఉత్పత్తి నిర్వహణ-రహితంగా రూపొందించబడింది, కానీ సాధారణ తనిఖీ మరియు నిర్వహణ నిర్ధారించడానికి సిఫార్సు చేయబడింది దీర్ఘకాలిక స్థిరమైన ఆపరేషన్: ప్రతి 2 సంవత్సరాలకు ఒక సాధారణ ఆన్-సైట్ తనిఖీని నిర్వహించాలి; సేవ లేనప్పుడు, నిర్వహణ ప్రతి 5 సంవత్సరాలకు లేదా ప్రతి 2000 కార్యకలాపాలకు నిర్వహించబడాలి; ప్రతి ఒక్కసారి ఒక పెద్ద సమగ్ర పరిశీలన చేయాలి 10 సంవత్సరాలు లేదా ప్రతి 5000 ఆపరేషన్లు. ప్రధాన నిర్వహణ పాయింట్లు: యాంత్రిక భాగాల సమగ్రతను తనిఖీ చేయడం మరియు అవాహకాలు, ప్రధాన వాహక సర్క్యూట్ యొక్క నిరోధకతను కొలవడం, బోల్ట్ బిగుతును తనిఖీ చేయడం మరియు పరీక్షించడం సహాయక స్విచ్లు మరియు ఇంటర్లాకింగ్ ఎలక్ట్రికల్ భాగాల ఆపరేటింగ్ స్థితి.
1. ఉత్పత్తి సరఫరా సంపూర్ణత: ప్రతి ఉసునే GW4 సిరీస్ డిస్కనెక్ట్ స్విచ్ మరియు రవాణా చేయబడిన గ్రౌండింగ్ స్విచ్ వస్తుంది ఇన్స్టాలేషన్ ఉపకరణాలు మరియు వినియోగదారు ఆర్డర్ చేసిన ఆపరేటింగ్ మెకానిజం, ఉత్పత్తి ప్రమాణపత్రంతో పాటు, ఇన్స్టాలేషన్ మరియు ఆపరేషన్ మాన్యువల్, మరియు సజావుగా ఇన్స్టాలేషన్ మరియు వినియోగాన్ని నిర్ధారించడానికి అనుబంధ జాబితా.
2. ఆర్డరింగ్ సూచనలు ఆర్డర్ చేసేటప్పుడు, దయచేసి పేర్కొనండి: ఉత్పత్తి మోడల్, పేరు, రేటెడ్ కరెంట్, రేట్ చేయబడిన వోల్టేజ్, ఒక గ్రౌండింగ్ స్విచ్ కాన్ఫిగర్ చేయబడింది (సింగిల్ గ్రౌండింగ్ / డబుల్ గ్రౌండింగ్); రకం, మోడల్ మరియు ఆపరేటింగ్ పేరు యంత్రాంగం; విద్యుదయస్కాంత లాక్ యొక్క విద్యుత్ సరఫరా మరియు వోల్టేజ్ రేటింగ్ (ఏదైనా ఉంటే); మోడల్ మరియు నియంత్రణ వోల్టేజ్ ఎలక్ట్రిక్ ఆపరేటింగ్ మెకానిజం (ఏదైనా ఉంటే). ప్రత్యేక సాంకేతిక పత్రాలు లేదా సంస్థాపనా ఉపకరణాలు అవసరమైతే, దయచేసి ఆర్డర్ చేసేటప్పుడు పేర్కొనండి.
1. ఫింగర్ టచ్ బేస్
2. ఫింగర్ టచ్
3. మాగ్నెటిక్ లాక్ ప్లేట్
4. బోల్ట్
5. సంప్రదించండి
మూర్తి 2 డామినెంట్ ఎలక్ట్రికల్ కాంటాక్ట్ పాయింట్ల స్కీమాటిక్ రేఖాచిత్రం
1. గ్రౌండ్ నైఫ్ స్టాటిక్ కాంటాక్ట్ హెడ్
2. సంప్రదింపు వేలు
3. స్థాన ప్లేట్
4. గ్రౌండ్ కత్తి ట్యూబ్
మూర్తి 3 గ్రౌండింగ్ ట్యూబ్ మరియు పొజిషనింగ్ ప్లేట్ యొక్క స్థానం యొక్క స్కీమాటిక్ రేఖాచిత్రం
మూర్తి 4 హాయిస్టింగ్ రేఖాచిత్రం
ఫ్యాక్టరీ, మేము మా ధర సహేతుకమైన మరియు పోటీతత్వానికి హామీ ఇవ్వగలము.
సాధారణంగా మేము మీ విచారణను స్వీకరించిన తర్వాత 24 గంటలలోపు కోట్ చేస్తాము.
అవును, వాస్తవానికి, మేము OEMని అంగీకరిస్తాము.
సాధారణంగా చెల్లింపు స్వీకరించిన 15-20 రోజులలోపు ఆర్డర్ చేసిన పరిమాణాలపై లీడ్ టైమ్ ఆధారపడి ఉంటుంది.
యాక్సెసరీల నుండి ప్రారంభించి అన్ని ఉత్పత్తులు తనిఖీ చేయబడతాయి మరియు బయలుదేరే ముందు సాధారణ పరీక్షలతో నిర్వహించబడతాయి మా ఫ్యాక్టరీ.
నాణ్యత సమస్యల ఫోటోలు లేదా వీడియో తీసి మా తనిఖీ మరియు నిర్ధారణ కోసం మాకు పంపండి మరియు మేము ఒక చేస్తాము 1-3 రోజుల్లో మీ కోసం సంతృప్తికరమైన పరిష్కారం.
షిప్పింగ్ తేదీ నుండి 12 నెలలు.
● మేము 14 సంవత్సరాలకు పైగా ఈ రంగంలో నైపుణ్యం కలిగి ఉన్నాము మరియు డిజైన్ను తీసుకునే బాగా అనుభవజ్ఞులైన R&D బృందంని కలిగి ఉన్నాము
మరియు కస్టమర్ యొక్క ప్రత్యేక డిమాండ్ల ఆధారంగా ప్రతి ప్రాజెక్ట్ కోసం అభివృద్ధి పనులు.
● మేము కాంపోనెంట్ల నుండి పూర్తయిన ఉత్పత్తుల వరకు చాలా కఠినమైన QC విధానాన్ని కలిగి ఉన్నాము.
● 15-20 రోజులలోపు స్థిరమైన ఉత్పత్తి కాలం.
● మేము ఉత్పత్తుల కోసం పూర్తి పరీక్ష నివేదికలను కలిగి ఉన్నాము.
● ఒక దశ పరిష్కారం అందించబడింది.
