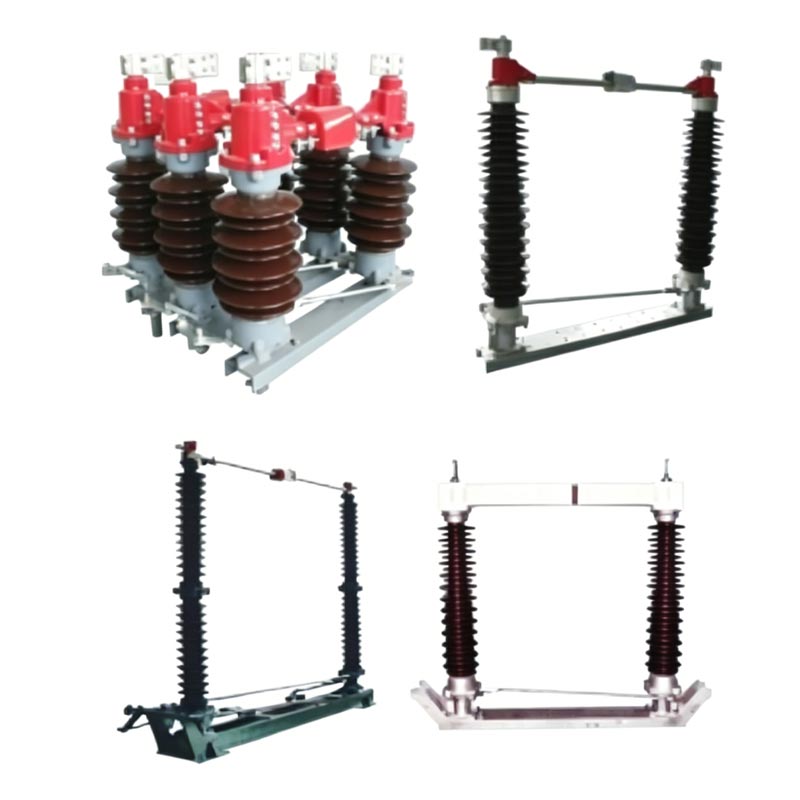

110kV 1250A 2000A డిస్కనెక్టర్ స్విచ్ అనేది మూడు-దశల AC 50Hz అవుట్డోర్ హై-వోల్టేజ్ ఎలక్ట్రికల్ ఉపకరణం. 126kV (110kV స్థాయి) యొక్క రేట్ వోల్టేజ్ మరియు 1250A/2000A యొక్క రేటెడ్ కరెంట్. ఇది ప్రధానంగా తెరవడానికి మరియు మూసివేయడానికి ఉపయోగించబడుతుంది ఎటువంటి లోడ్ లేని పరిస్థితుల్లో కార్యకలాపాలు, లైవ్ లైన్ల నుండి మెయింటెనెన్స్ ఎక్విప్మెంట్ను విశ్వసనీయంగా వేరుచేయడం మరియు స్పష్టంగా రూపొందించడం కనిపించే విరామం.
Usune, R&D మరియు హై-వోల్టేజ్ స్విచ్ గేర్ తయారీలో ప్రత్యేకత కలిగిన ఒక ప్రొఫెషనల్ ఫ్యాక్టరీగా, ఆఫర్లు 110kV ప్రధాన ప్రసార సబ్స్టేషన్ల కోసం ఉత్పత్తులు, పవర్ గ్రిడ్ యొక్క సురక్షిత ఆపరేషన్ కోసం అవసరాలను తీర్చడం.
ప్రతి దశ రెండు ఇన్సులేటెడ్ నిలువు వరుసలను కలిగి ఉంటుంది, ఇవి ప్రారంభ మరియు ముగింపును సాధించడానికి 90° క్షితిజ సమాంతరంగా తిరుగుతాయి; ది బేస్ వేడి-డిప్ గాల్వనైజ్డ్ స్టీల్తో సీల్డ్ బేరింగ్లతో తయారు చేయబడింది, ఇది తుప్పు-నిరోధకత మరియు మన్నికైనదిగా చేస్తుంది.
110kV 1250A 2000A డిస్కనెక్టర్ స్విచ్ యొక్క స్ప్లిట్-టైప్ ప్రధాన పరిచయాలు వెండి-పూత పూసిన రాగితో తయారు చేయబడ్డాయి, ఫలితంగా తక్కువ కాంటాక్ట్ రెసిస్టెన్స్, అధిక కరెంట్ మోసే సామర్థ్యం మరియు దీర్ఘకాలిక ఆపరేషన్ సమయంలో అతి తక్కువ వేడెక్కడం.
గ్రౌండింగ్ స్విచ్లతో కూడిన మోడల్లు నమ్మకమైన మెకానికల్ ఇంటర్లాక్లతో అమర్చబడి ఉంటాయి, క్రమాన్ని ఖచ్చితంగా అనుసరిస్తాయి "మెయిన్ స్విచ్ ఓపెన్ → గ్రౌండింగ్ స్విచ్ మూసివేయబడింది; గ్రౌండింగ్ స్విచ్ ఓపెన్ → మెయిన్ స్విచ్ మూసివేయబడింది," సమర్థవంతంగా నిరోధించడం తప్పు ఆపరేషన్.
CS14G లేదా CS17G మాన్యువల్ మెకానిజమ్స్ లేదా CJ6B లేదా CJ11 ఎలక్ట్రిక్ మెకానిజమ్లతో కాన్ఫిగర్ చేయవచ్చు, స్థానిక మరియు రిమోట్ కంట్రోల్.
| పరామితి | GW4-126 (1250A) | GW4-126 (2000A) |
| రేట్ చేయబడిన వోల్టేజ్ | 126kV (110kV తరగతి) | 126kV (110kV తరగతి) |
| రేటింగ్ కరెంట్ | 1250A | 2000A |
| ఫ్రీక్వెన్సీ | 50Hz | 50Hz |
| ఆపరేషన్ ఉష్ణోగ్రత | -40°C ~ +40°C | -40°C ~ +40°C |
| ఎత్తు | ≤ 2000మీ | ≤ 2000మీ |
| ప్రమాణాలు | GB 1985, IEC 62271-102 | GB 1985, IEC 62271-102 |
| ఇన్సులేషన్ స్థాయి | IV గ్రేడ్ (కాలుష్య వ్యతిరేక ఐచ్ఛికం) | IV గ్రేడ్ (కాలుష్య వ్యతిరేక ఐచ్ఛికం) |
| కరెంట్ను తట్టుకోగల స్వల్పకాలిక | 31.5kA/4s | 31.5kA/4s |
| కరెంట్ని తట్టుకునే శిఖరం | 80kA | 80kA |
- ఉత్పత్తి అనుగుణ్యతను నిర్ధారించడానికి అధునాతన ఉత్పత్తి పరికరాలు మరియు కఠినమైన పరీక్షా పద్ధతులను ఉపయోగించి తయారు చేయబడింది
స్థిరత్వం.
- ప్రామాణిక అధిక-నాణ్యత పదార్థాలు మరియు సున్నితమైన హస్తకళ ఉత్పత్తి నాణ్యతకు బలమైన పునాదిని వేస్తుంది.
- ఒక సమగ్ర నాణ్యత నిర్వహణ వ్యవస్థ ముడిసరుకు గిడ్డంగి నుండి మొత్తం ఉత్పత్తి ప్రక్రియను కవర్ చేస్తుంది
పూర్తయిన ఉత్పత్తి డెలివరీ.
- స్టాండర్డ్ మోడల్లు చాలా ప్రాంతాలకు అనువైన ఉష్ణోగ్రత పరిధిలో -40℃ నుండి +40℃ వరకు స్థిరంగా పనిచేయగలవు.
- కాలుష్య-నిరోధక రకం (GW4-126W) మెరుగైన ఇన్సులేషన్ను కలిగి ఉంది, ఇది అధికంగా కలుషితమైన ప్రాంతాలకు అనువైనదిగా చేస్తుంది
తీర ప్రాంతాలు, పారిశ్రామిక ప్రాంతాలు లేదా అధిక దుమ్ము, ఉప్పు స్ప్రే లేదా రసాయన తుప్పు ఉన్న ప్రాంతాలు వంటివి.
- ఇది బలమైన గాలులు, భారీ వర్షం మరియు మంచు తుఫానుల వంటి తీవ్రమైన వాతావరణ పరిస్థితులను తట్టుకోగలదు.
- స్పష్టమైన మెకానికల్ ఇంటర్లాకింగ్ మెకానిజం తప్పుగా పని చేయడాన్ని సమర్థవంతంగా నివారిస్తుంది, సిబ్బంది భద్రతకు భరోసా ఇస్తుంది మరియు
పరికరాలు.
- 110kV 1250A 2000A డిస్కనెక్టర్ స్విచ్ కాంపాక్ట్ స్ట్రక్చర్ను కలిగి ఉంది, దీనికి తక్కువ ఇన్స్టాలేషన్ స్థలం అవసరం.
ఇన్స్టాల్ చేయడం, సర్దుబాటు చేయడం మరియు నిర్వహించడం సులభం.
- కనిపించే బ్రేక్పాయింట్లు నిర్వహణ కార్యకలాపాలకు స్పష్టమైన భద్రతా హామీని అందిస్తాయి.
1. కేస్ స్టడీ: ఆగ్నేయ తీర ప్రాంతంలో 110kV విండ్ ఫామ్ సబ్స్టేషన్
2. ప్రాజెక్ట్ బ్యాక్గ్రౌండ్: చైనాలోని ఆగ్నేయ తీర ప్రాంతంలో ఉన్న 110kV విండ్ ఫామ్, అధిక ఉప్పు కలిగిన ప్రాంతం స్ప్రే సాంద్రతలు, అధిక తేమ మరియు తీవ్రమైన కాలుష్యం.
3. అనువర్తిత ఉత్పత్తి: Usune GW4-126W 2000A యాంటీ పొల్యూషన్ డిస్కనెక్ట్ స్విచ్ (12 సెట్లు)
4. అమలు ఫలితాలు:
- కఠినమైన తీరప్రాంత సాల్ట్ స్ప్రే వాతావరణానికి అనుగుణంగా ఎటువంటి వైఫల్యాలు లేకుండా 5 సంవత్సరాలు విజయవంతంగా నిర్వహించబడింది.
- కాలుష్య నిరోధక మిశ్రమ అవాహకం క్రీపేజ్ డిశ్చార్జ్ లేకుండా అద్భుతమైన ఇన్సులేషన్ పనితీరును నిర్వహించింది లేదా
కాలుష్యం ఫ్లాష్ ఓవర్.
- వెండి పూతతో కూడిన కాంటాక్ట్లు స్థిరమైన కాంటాక్ట్ రెసిస్టెన్స్తో ప్రకాశవంతంగా ఉన్నాయి మరియు కింద వేడెక్కడం జరగలేదు
దీర్ఘకాలిక 1800A ఆపరేటింగ్ కరెంట్.
5. ప్రాజెక్ట్ మేనేజర్ అభిప్రాయం: "ఉసునే డిస్కనెక్ట్ స్విచ్ అద్భుతమైన కాలుష్య నిరోధక పనితీరును పూర్తిగా ప్రదర్శించింది తీరప్రాంత పవన క్షేత్రాల యొక్క కఠినమైన పర్యావరణ అవసరాలను తీర్చడం."
| అంశం | యూనిట్ | పారామితులు | |||||
| రేట్ చేయబడిన వోల్టేజ్ | కె.వి | 40.5 | 72.5 | 126 | 145 | ||
| రేట్ చేయబడిన ఇన్సులేషన్ స్థాయి | 1నిమి పవర్ ఫ్రీక్వెన్సీ తట్టుకోగల వోల్టేజ్ (సమర్థవంతమైన విలువ) | నేలమీద | కె.వి | 95 | 160 | 230 | 275 |
| ఫ్రాక్చర్ | కె.వి | 118 | 200 | 230+70 | 275+85 | ||
| రేట్ చేయబడిన మెరుపు ప్రేరణ కరెంట్ను తట్టుకోగలదు (పీక్) | నేలమీద | కె.వి | 185 | 350 | 550 | 650 | |
| ఫ్రాక్చర్ | కె.వి | 215 | 410 | 550+110 | 650+120 | ||
| రేట్ చేయబడిన ఫ్రీక్వెన్సీ | Hz | 50/60 | |||||
| రేటింగ్ కరెంట్ | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| కరెంట్ను తట్టుకునే స్వల్పకాలిక రేట్ | kA | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | ||
| రేటెడ్ పీక్ కరెంట్ను తట్టుకుంటుంది | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| రేట్ చేయబడిన షార్ట్ సర్క్యూట్ వ్యవధి | కత్తి/కత్తి | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| యాంత్రిక టెర్మినల్ లోడ్ రేట్ చేయబడింది | క్షితిజ సమాంతర మరియు నిలువు | N | 1250 | 1250 | 1250 | 1250 | |
| అడ్డంగా | N | 750 | 750 | 750 | 750 | ||
| నిలువు శక్తి | N | 1000 | 1000 | 1000 | 1000 | ||
| క్రీపేజ్ దూరం | మి.మీ | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| యాంత్రిక జీవితం | టైమ్స్ | 5000 | 5000 | 1000 | 5000 | ||
| మోటార్ యాక్యుయేటర్ | మోడల్ | CJ | CJ | CJ | CJ | ||
| మోటార్ వోల్టేజ్ | V | AC380,AC220,DC220,DC110 | |||||
| వోల్టేజ్ నియంత్రణ లూప్ | V | AC380,AC220,DC220,DC110 | |||||
| పాయింట్లు, ముగింపు సమయం | s | 7±1 | |||||
| మానవ ప్రేరేపకుడు | మోడల్ | CS14 CS17 | |||||
| విద్యుదయస్కాంత లాక్ వోల్టేజ్ | V | AC220,DC220,DC110 | |||||
• ఇన్సులేటర్లు: పగుళ్లు, నష్టం లేదా ధూళి ఉండవు.
• పరిచయాలు: శుభ్రంగా, వెండి పూతతో చెక్కుచెదరకుండా.
• ఫాస్టెనర్లు: అన్ని బోల్ట్లు బిగించబడ్డాయి.
• మెకానిజం: స్మూత్ రొటేషన్; కదిలే భాగాలను ద్రవపదార్థం చేయండి.
• ఇన్సులేటర్ నిలువుత్వం: షిమ్లతో సర్దుబాటు చేయండి (ఒక స్థానానికి గరిష్టంగా 3 మిమీ).
• మూడు-దశల సమకాలీకరణ: క్రాంక్-ఆర్మ్ మరియు లింకేజ్ రాడ్లను సర్దుబాటు చేయండి.
• సంప్రదింపు ఒత్తిడి: సరైన చొప్పించడం మరియు ఒత్తిడి ఉండేలా చూసుకోండి.
• NO లోడ్ కింద మాత్రమే పనిచేస్తాయి; సర్క్యూట్ బ్రేకర్ తెరిచి ఉందని నిర్ధారించండి.
• మాన్యువల్ ఆపరేషన్: ఆపరేటింగ్ హ్యాండిల్ ఉపయోగించండి; అధిక శక్తిని నివారించండి.
• మోటరైజ్డ్ ఆపరేషన్: లోకల్/రిమోట్ కంట్రోల్ ఉపయోగించండి; మానిటర్ స్థానం.
• ఇంటర్లాక్: ఇంటర్లాక్ చేయబడి ఉంటే బలవంతంగా ఆపరేషన్ చేయవద్దు.
• కాలానుగుణ సమగ్ర పరిశీలన: ప్రతి 1–2 సంవత్సరాలకు.
• అవాహకాలు మరియు పరిచయాలను శుభ్రపరచండి; పారిశ్రామిక వాసెలిన్ వర్తిస్తాయి.
• బేరింగ్లు మరియు ప్రసార భాగాలను లూబ్రికేట్ చేయండి.
• వదులుగా ఉన్న బోల్ట్లు, అరిగిపోయిన పరిచయాలు మరియు ఇన్సులేటర్ డ్యామేజ్ కోసం తనిఖీ చేయండి.
• షార్ట్-సర్క్యూట్ తర్వాత: వెంటనే తనిఖీ చేయండి.
• ఆపరేట్ చేయడం సాధ్యం కాదు: ఇంటర్లాక్, జామ్డ్ లింకేజ్ లేదా మోటారు లోపాన్ని తనిఖీ చేయండి.
• అసమకాలిక దశలు: క్రాస్-లింకేజ్ రాడ్లను సర్దుబాటు చేయండి.
• కాంటాక్ట్ వేడెక్కడం: శుభ్రపరచడం మరియు మళ్లీ బిగించడం; వెండి పూతను తనిఖీ చేయండి.
A: ప్రధాన వ్యత్యాసం రేట్ చేయబడిన కరెంట్ మోసే సామర్థ్యం. 1250A మీడియం-లోడ్ 110kVకి అనుకూలంగా ఉంటుంది సబ్స్టేషన్లు, అయితే 2000A అధిక-కరెంట్ మెయిన్ ట్రాన్స్ఫార్మర్ ఇన్కమింగ్ మరియు అవుట్గోయింగ్ సర్క్యూట్లకు అనుకూలంగా ఉంటుంది. ది నిర్మాణం, ఇన్సులేషన్ తరగతి మరియు సంస్థాపన కొలతలు ప్రాథమికంగా ఒకే విధంగా ఉంటాయి.
జ: అవును. కాలుష్య నిరోధక (W-రకం) ఉత్పత్తులు అందుబాటులో ఉన్నాయి, క్రీపేజ్ దూరం 31.5mm/kV. వారు ఉపయోగిస్తారు కాలుష్య నిరోధక పింగాణీ అవాహకాలు లేదా మిశ్రమ అవాహకాలు, మరియు ఉప్పు స్ప్రే మరియు దుమ్ము తుప్పుకు నిరోధకతను కలిగి ఉంటాయి.
A: మేము ఎంపిక పరిష్కారాలు, ఇన్స్టాలేషన్ డ్రాయింగ్లు, ఆన్-సైట్ కమీషనింగ్ మార్గదర్శకత్వం మరియు ఉచిత మరమ్మతులను అందించగలము వారంటీ వ్యవధిలో సేవలు. శక్తి యొక్క సమయ అవసరాలను తీర్చడానికి ప్రామాణిక నమూనాలు త్వరగా పంపిణీ చేయబడతాయి గ్రిడ్ ప్రాజెక్టులు.
