ఐసోలేషన్ స్విచ్ అవుట్‌డోర్ మాన్యువల్ మోటరైజ్ చేయబడింది

ఐసోలేషన్ స్విచ్ అవుట్‌డోర్ మాన్యువల్ మోటరైజ్డ్ అనేది ఉసునే యొక్క ప్రధాన ఉత్పత్తి, ప్రత్యేకంగా అవుట్‌డోర్ AC కోసం రూపొందించబడింది 50Hz రేటెడ్ ఫ్రీక్వెన్సీ మరియు 35kV~170kV రేట్ వోల్టేజ్ కలిగిన సర్క్యూట్‌లు. ఇది పరికరం యొక్క కీలక భాగం పవర్ సిస్టమ్స్ యొక్క సురక్షితమైన మరియు స్థిరమైన ఆపరేషన్‌ను నిర్ధారించడం మరియు ఈ శ్రేణికి ప్రాథమిక యూనిట్‌గా కూడా ఉపయోగపడుతుంది ఉత్పన్న ఉత్పత్తులు. ఉత్పత్తులు IEC 62271-102 "హై-వోల్టేజ్ ACకి అనుగుణంగా తయారు చేయబడ్డాయి. స్విచ్‌లు మరియు గ్రౌండింగ్ స్విచ్‌లను డిస్‌కనెక్ట్ చేయండి" మరియు IEC 60694 "అధిక-వోల్టేజ్ స్విచ్ గేర్ కోసం సాధారణ సాంకేతిక పరిస్థితులు మరియు కంట్రోల్ గేర్," ప్రొఫెషనల్ నైపుణ్యం మరియు ఉత్పత్తి విశ్వసనీయతకు భరోసా.

హారిజాంటల్ రోటరీ స్విచింగ్ స్ట్రక్చర్‌ను కలిగి ఉంటుంది, ఈ స్విచ్ అధిక ఇన్సులేషన్ స్థాయిలు, బలమైన కాలుష్యాన్ని కలిగి ఉంటుంది ప్రతిఘటన, స్థిరమైన మెకానికల్ పనితీరు మరియు అనుకూలమైన సంస్థాపన మరియు నిర్వహణ. ఇది మాన్యువల్ మరియు రెండింటికి మద్దతు ఇస్తుంది విద్యుత్ ఆపరేషన్ మరియు అవసరమైన విధంగా గ్రౌండింగ్ స్విచ్‌తో కాన్ఫిగర్ చేయవచ్చు. ఇది కఠినమైన బహిరంగ పరిస్థితులకు అనుగుణంగా ఉంటుంది అధిక ఎత్తులు, తక్కువ ఉష్ణోగ్రతలు మరియు భారీ కాలుష్యం వంటి వాతావరణాలు. నమ్మకమైన సరఫరాదారుగా, Usune ఖచ్చితంగా అంతర్జాతీయ ప్రమాణాలకు కట్టుబడి ఉంటుంది మరియు వినియోగదారులకు అధిక-నాణ్యతతో అందించడానికి ఉత్పత్తి నాణ్యతను కఠినంగా నియంత్రిస్తుంది, సురక్షితమైన మరియు మన్నికైన డిస్‌కనెక్ట్ స్విచ్‌లు.

కోర్ అప్లికేషన్ దృశ్యాలు

అవుట్‌డోర్ మాన్యువల్ మోటరైజ్డ్ ఐసోలేషన్ స్విచ్ అనేది అవుట్‌డోర్ పవర్ ట్రాన్స్‌మిషన్ మరియు డిస్ట్రిబ్యూషన్ సిస్టమ్‌లలో విస్తృతంగా ఉపయోగించబడుతుంది. పవర్ గ్రిడ్‌లు, పారిశ్రామిక మరియు మైనింగ్ ఎంటర్‌ప్రైజెస్, పట్టణ నిర్మాణం మరియు కొత్త శక్తి విద్యుత్ ఉత్పత్తిలో. ఇది తరచుగా పవర్ ఐసోలేషన్ మరియు సేఫ్టీ మెయింటెనెన్స్ అవసరమయ్యే అప్లికేషన్‌లకు అనుకూలంగా ఉంటుంది మరియు ముఖ్యంగా బాగా సరిపోతుంది కఠినమైన బహిరంగ వాతావరణాల కోసం, విద్యుత్ సరఫరా యొక్క కొనసాగింపు మరియు భద్రతను సమర్థవంతంగా నిర్ధారిస్తుంది.

ఉత్పత్తి కోర్ పారామితులు

ఉత్పత్తి అద్భుతమైన సాంకేతిక పనితీరును కలిగి ఉంది మరియు వివిధ స్పెసిఫికేషన్లను కవర్ చేస్తుంది. దీని ప్రధాన పారామితులు క్రింది విధంగా:
- రేట్ చేయబడిన వోల్టేజ్: 35kV~170kV
- రేట్ చేయబడిన ప్రస్తుత: 630A~2500A
- రేట్ చేయబడిన స్వల్ప-సమయం ప్రస్తుత తట్టుకోగలదు: 20kA/s~50kA/s
- రేట్ చేయబడిన పీక్ తట్టుకునే కరెంట్: 50kA~125kA
- ప్రధాన సర్క్యూట్ నిరోధం: ≤125μΩ (మోడల్‌పై ఆధారపడి ఉంటుంది)
- ఒక నిమిషం పవర్ ఫ్రీక్వెన్సీ తట్టుకునే వోల్టేజ్: 80kV~200kV
- లైట్నింగ్ ఇంపల్స్ తట్టుకోగల వోల్టేజ్: 115kV~860kV (మోడల్ మరియు గ్రౌండింగ్ స్విచ్ ఆధారంగా మారుతూ ఉంటుంది)
- ఆపరేటింగ్ మెకానిజం: మాన్యువల్ (CS11, CS17D, CS14G సిరీస్) లేదా ఎలక్ట్రిక్ (CJ2 రకం)

ఉత్పత్తి ప్రధాన నిర్మాణం

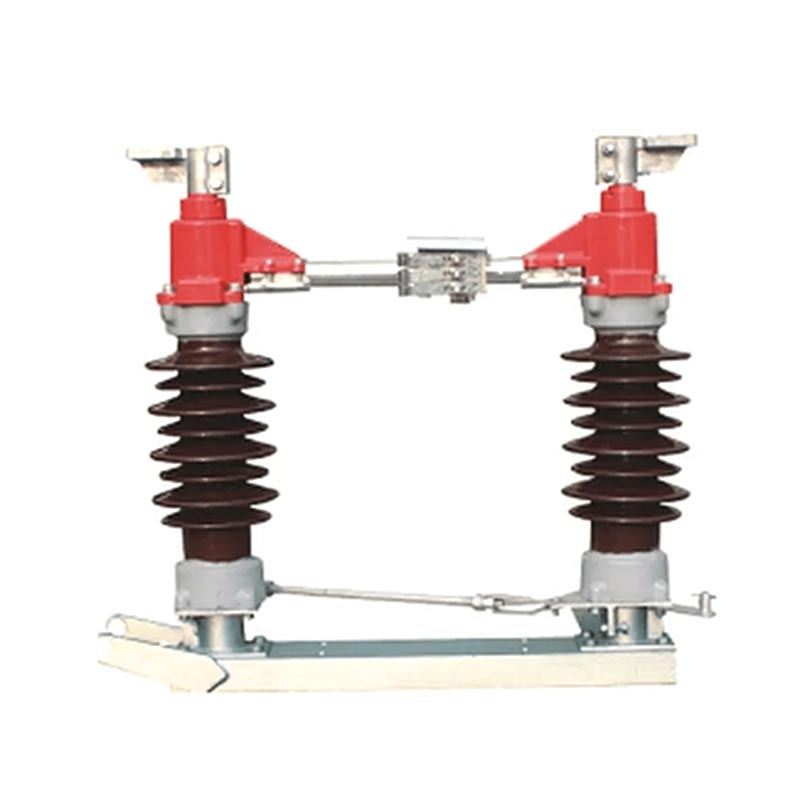

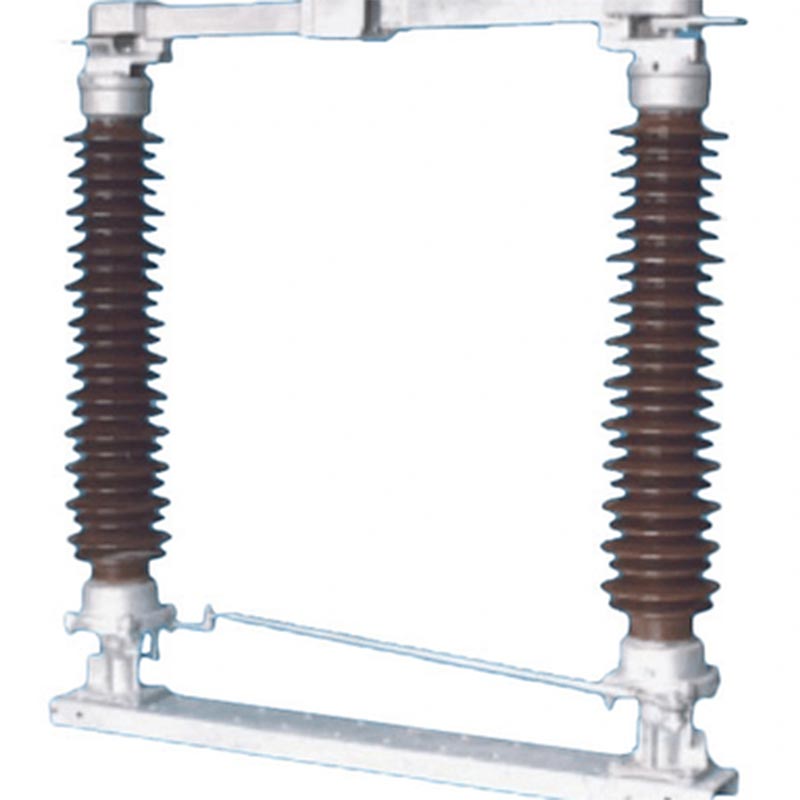

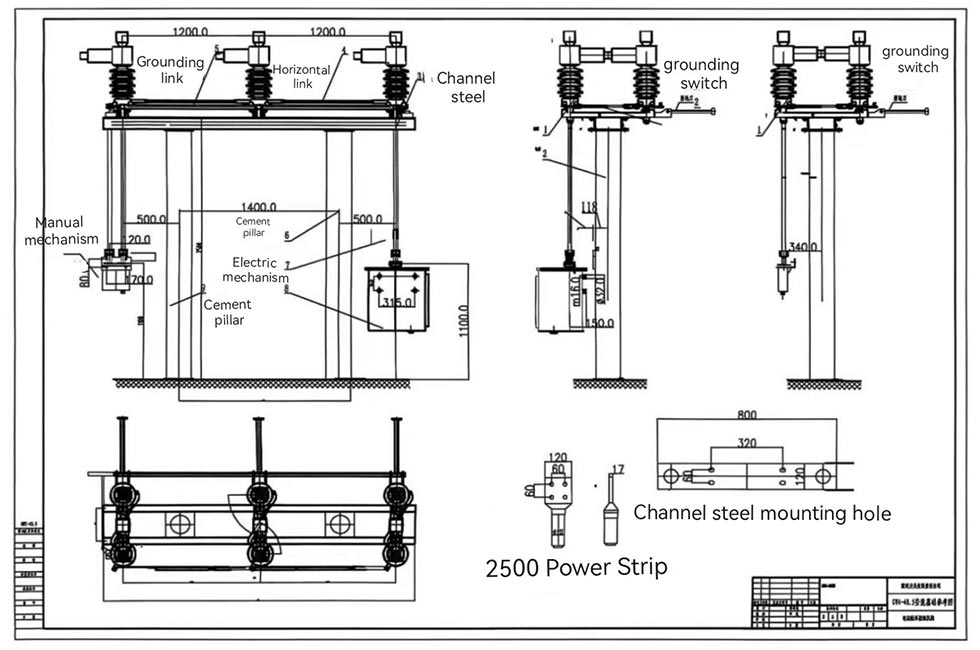

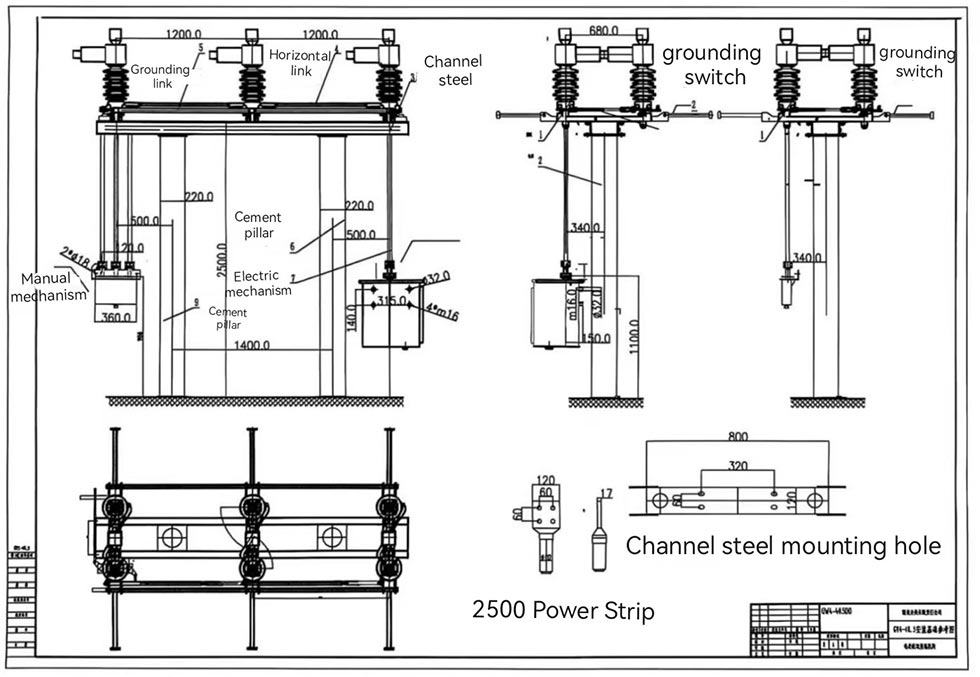

ఐసోలేషన్ స్విచ్ అవుట్‌డోర్ మాన్యువల్ మోటరైజ్డ్ డబుల్-పోస్ట్ హ్యాండ్‌షేక్ నిర్మాణాన్ని ఉపయోగిస్తుంది. ప్రతి దశ ఒక ఆధారాన్ని కలిగి ఉంటుంది, పోస్ట్ ఇన్సులేటర్లు, అవుట్‌గోయింగ్ టెర్మినల్స్ మరియు పరిచయాలు. రెండు పోస్ట్ ఇన్సులేటర్లు ఒకదానికొకటి సమాంతరంగా అమర్చబడి ఉంటాయి బేస్ యొక్క రెండు చివర్లలో బేరింగ్ సీట్లు మరియు బేస్కు లంబంగా ఉంటాయి. ప్రధాన వాహక భాగం సుమారుగా తిరుగుతుంది పోస్ట్ ఇన్సులేటర్‌లతో 90°. మధ్య పరిచయం స్వీయ శుభ్రపరిచే భ్రమణ నిర్మాణాన్ని కలిగి ఉంటుంది, ఇది దుమ్మును తొలగిస్తుంది మరియు తెరవడం మరియు మూసివేయడం సమయంలో పరిచయం నుండి ధూళి, విశ్వసనీయ పరిచయాన్ని నిర్ధారిస్తుంది. తిరిగే భాగాలు మూసివున్న వాటిని అవలంబిస్తాయి, నిర్వహణ-రహిత డిజైన్, మరియు ప్రసార భాగాలు స్టెయిన్‌లెస్ స్టీల్ పిన్స్ మరియు మాలిబ్డినంను ఉపయోగిస్తాయి డైసల్ఫైడ్-కలిగిన నైలాన్ బుషింగ్‌లు, ఇవి తుప్పు-నిరోధకత మరియు తుప్పు-రహితంగా ఉంటాయి.

కోర్ ఉత్పత్తి లక్షణాలు

1. అధిక విశ్వసనీయత

కాంటాక్ట్ వేళ్లు కొత్త రకం అధిక బలం, అధిక వాహకత మరియు అధిక స్థితిస్థాపకత పదార్థాన్ని ఉపయోగిస్తాయి. వారు ఆధారపడతారు పరిచయాలను బిగించడానికి వారి స్వంత స్థితిస్థాపకత, స్ప్రింగ్ తుప్పు మరియు హీట్ ఎనియలింగ్ వల్ల కాంటాక్ట్ వైఫల్యాన్ని నివారిస్తుంది. ఈ వాహక భాగం నిర్మాణం జాతీయ యుటిలిటీ మోడల్ పేటెంట్‌ను పొందింది.

2. కఠినమైన పర్యావరణ అనుకూలత

ఎత్తులు ≤2000m, పరిసర ఉష్ణోగ్రతలు -40℃ నుండి +40℃, గాలి వేగం ≤34m/s, మరియు భూకంప తీవ్రత ≤8 డిగ్రీలు. క్రీపేజ్ దూరం GB/T5582 యొక్క క్లాస్ III లేదా IV అవసరాలకు అనుగుణంగా ఉంటుంది. కాలుష్యానికి బలమైన ప్రతిఘటన మరియు ఐసింగ్ (మంచు మందం ≤10mm).

3. ద్వంద్వ ఆపరేషన్ మోడ్‌లు

మాన్యువల్ మరియు ఎలక్ట్రిక్ ఆపరేషన్ రెండింటికి మద్దతు ఇస్తుంది, అవసరమైన విధంగా ఎంచుకోవచ్చు. మాన్యువల్ మెకానిజం ఆపరేట్ చేయడం సులభం, అయితే ఎలక్ట్రిక్ మెకానిజం (CJ2 రకం) ఒక తగ్గింపు గేర్ ద్వారా AC మోటార్ ద్వారా నడపబడుతుంది, ఇది అధిక సామర్థ్యాన్ని అందిస్తుంది మరియు శ్రమ-పొదుపు పనితీరు.

4. సేఫ్టీ ఇంటర్‌లాక్

గ్రౌండింగ్ స్విచ్తో అమర్చినప్పుడు, ప్రధాన వాహక సర్క్యూట్ మరియు గ్రౌండింగ్ స్విచ్ విశ్వసనీయంగా ఉంటాయి ఇంటర్‌లాక్ చేయబడింది, ప్రధాన సర్క్యూట్ మూసివేయబడినప్పుడు గ్రౌండింగ్ స్విచ్ మూసివేయబడదని నిర్ధారిస్తుంది మరియు దీనికి విరుద్ధంగా, ప్రమాదవశాత్తు ఆపరేషన్ నిరోధించడం.

5. అనుకూలమైన సంస్థాపన మరియు నిర్వహణ

దశ-నుండి-దశ మరియు నిలువు కనెక్టింగ్ రాడ్‌లు బిగింపు నిర్మాణాన్ని అవలంబిస్తాయి, పిన్‌ల అవసరాన్ని తొలగిస్తాయి మరియు వెల్డింగ్, అధిక సంస్థాపన సామర్థ్యం ఫలితంగా. తిరిగే భాగాలు మెయింటెనెన్స్-ఫ్రీ, రొటీన్‌ను సులభతరం చేస్తాయి తనిఖీలు మరియు నిర్వహణ, దీర్ఘకాలిక నిర్వహణ ఖర్చులను తగ్గించడం.

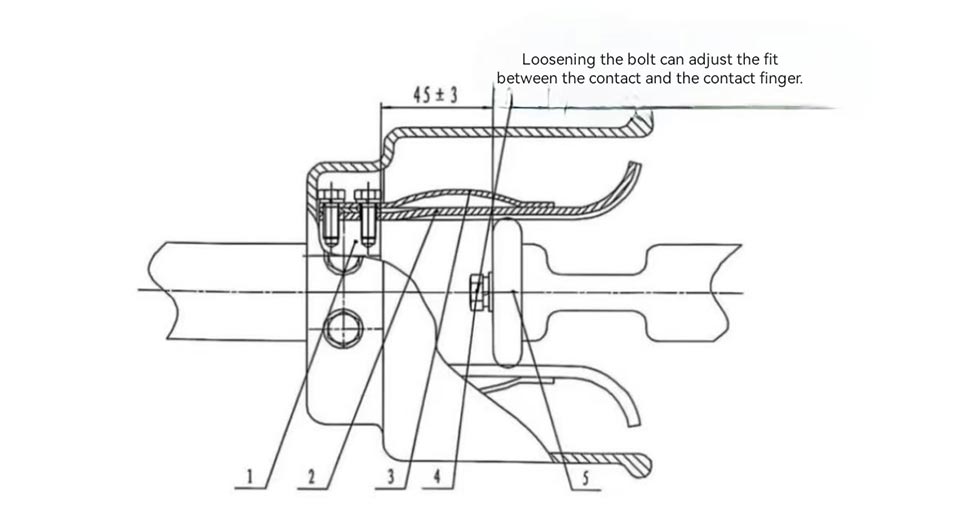

1. ఫింగర్ టచ్ బేస్
2. ఫింగర్ టచ్
3. మాగ్నెటిక్ లాక్ ప్లేట్
4. బోల్ట్
5. సంప్రదించండి
మూర్తి 2 డామినెంట్ ఎలక్ట్రికల్ కాంటాక్ట్ పాయింట్ల స్కీమాటిక్ రేఖాచిత్రం

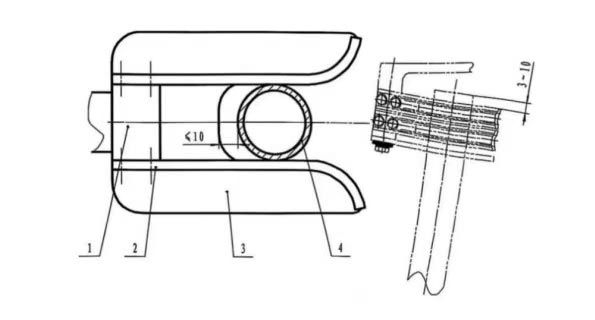

1. గ్రౌండ్ నైఫ్ స్టాటిక్ కాంటాక్ట్ హెడ్
2. సంప్రదింపు వేలు
3. స్థాన ప్లేట్
4. గ్రౌండ్ కత్తి ట్యూబ్
మూర్తి 3 గ్రౌండింగ్ ట్యూబ్ మరియు పొజిషనింగ్ ప్లేట్ యొక్క స్థానం యొక్క స్కీమాటిక్ రేఖాచిత్రం

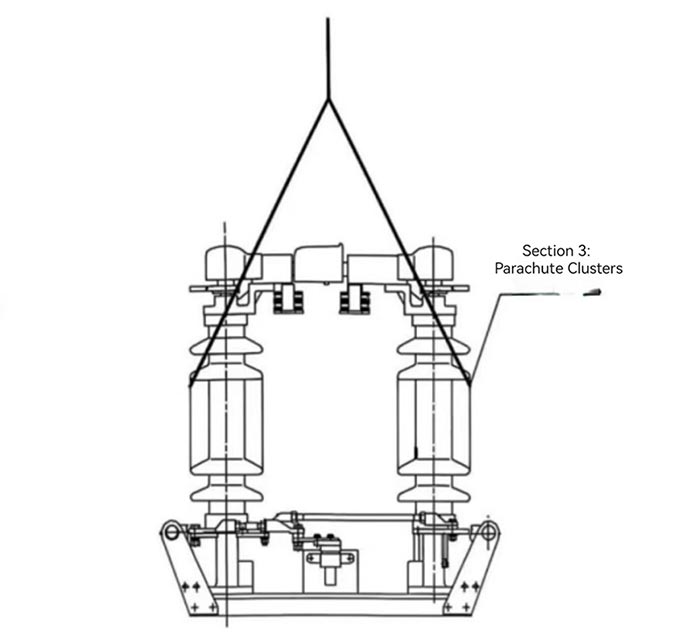

మూర్తి 4 హాయిస్టింగ్ రేఖాచిత్రం

ప్రాజెక్ట్ సూచన

కాస్-స్పేస్ రాకెట్ లాంచ్ ప్రాజెక్ట్

పరీక్ష నివేదిక

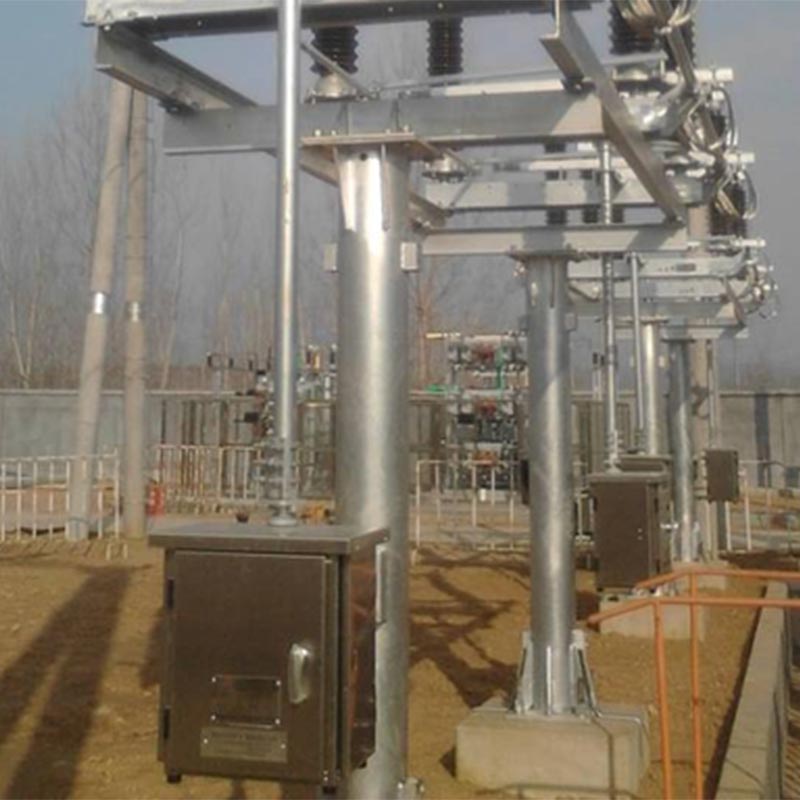

వాస్తవ-ప్రపంచ దరఖాస్తు కేసు

కేస్ స్టడీ: పశ్చిమ చైనాలో హై-ఆల్టిట్యూడ్ పవర్ గ్రిడ్ ప్రాజెక్ట్

పశ్చిమ చైనాలోని ఒక పవర్ గ్రిడ్ కంపెనీ 110kV ట్రాన్స్‌మిషన్ లైన్ అప్‌గ్రేడ్ ప్రాజెక్ట్‌ను చేపడుతోంది. వద్ద ఉంది 1800మీ ఎత్తులో, ప్రాజెక్ట్ సగటు వార్షిక ఉష్ణోగ్రత -15℃ నుండి 25℃ వరకు ఉంటుంది, తరచుగా బలమైన గాలులు మరియు శీతాకాలంలో భారీ హిమపాతం. ప్రాజెక్ట్ Usune GW4(A)-126(D)(W)/1250 డిస్‌కనెక్ట్ స్విచ్‌లను ఎంపిక చేసింది (CJ2తో అమర్చబడింది ఎలక్ట్రిక్ ఆపరేటింగ్ మెకానిజమ్స్ మరియు గ్రౌండింగ్ స్విచ్లు). గత మూడు సంవత్సరాలలో, ఉత్పత్తి ప్రదర్శించబడింది అద్భుతమైన పర్యావరణ అనుకూలత, ఇన్సులేటర్ నష్టం లేదా కాంటాక్ట్ వేడెక్కడం లేదు. తెరవడం మరియు మూసివేయడం కార్యకలాపాలు సజావుగా ఉంటాయి మరియు శీతాకాలంలో 8 మిమీ మంచు పేరుకుపోయినప్పటికీ ఇది సాధారణంగా పని చేస్తుంది. స్థిరమైన పవర్ గ్రిడ్ ఆపరేషన్. తయారీదారుగా, Usune ఆన్-సైట్ ఇన్‌స్టాలేషన్ మార్గదర్శకత్వం మరియు రెగ్యులర్‌ను అందించింది ప్రాజెక్ట్ కోసం నిర్వహణ సేవలు, క్లయింట్ నుండి అధిక ప్రశంసలను పొందుతున్నాయి.

తరచుగా అడిగే ప్రశ్నలు

Q1: ఉపయోగం సమయంలో Usune అవుట్‌డోర్ డిస్‌కనెక్ట్ స్విచ్ యొక్క మాన్యువల్ ఆపరేటింగ్ టార్క్ పెరిగితే నేను ఏమి చేయాలి?

A1: మాన్యువల్ ఆపరేటింగ్ టార్క్ పెరగడానికి ప్రధాన కారణం ఏమిటంటే, తిరిగే భాగాలలో కందెన నూనె ప్రసార వ్యవస్థ ఎండిపోయింది, మురికిగా మారింది, లేదా షాఫ్ట్ పిన్‌లు తుప్పు పట్టాయి, ఇది ప్రసారాన్ని పెంచుతుంది ప్రతిఘటన. పరిష్కారం: మొదట, ఆపరేషన్ ఆపండి. ఐసోలేటింగ్ స్విచ్ ఓపెన్ పొజిషన్‌లో ఉందని నిర్ధారించిన తర్వాత అధిక-వోల్టేజ్ లైన్ గ్రౌన్దేడ్ చేయబడింది, తిరిగే భాగాలను విడదీయండి, పేరుకుపోయిన ధూళి మరియు తుప్పును శుభ్రం చేసి, వర్తించండి కందెన యొక్క తగిన మొత్తం. సమస్య కొనసాగితే, Usune అమ్మకాల తర్వాత సేవా బృందాన్ని సంప్రదించండి వృత్తిపరమైన మరమ్మత్తు. Usune కర్మాగారం సకాలంలో మద్దతు అందించడానికి వృత్తిపరమైన మరమ్మతు సిబ్బంది మరియు విడిభాగాలను కలిగి ఉంది.

Q2: ఉసునే ఐసోలేషన్ స్విచ్ అవుట్‌డోర్ మాన్యువల్ మోటరైజ్డ్‌ను తీవ్రమైన రసాయన తుప్పు ఉన్న ప్రాంతాల్లో ఉపయోగించవచ్చా? అలా అయితే, ఎలాంటి జాగ్రత్తలు తీసుకోవాలి?

A2: తేలికపాటి నుండి మితమైన రసాయన తుప్పు ఉన్న ప్రాంతాల్లో దీనిని ఉపయోగించవచ్చు. ముఖ్య జాగ్రత్తలు: 1. సరఫరాదారుకు తెలియజేయండి ఆర్డర్ చేసేటప్పుడు పర్యావరణం యొక్క తుప్పు స్థాయి. ఉసునే యాంటీ తుప్పు చికిత్సను అనుకూలీకరిస్తుంది (హాట్-డిప్ వంటివి రీన్ఫోర్స్డ్ స్టీల్ భాగాల గాల్వనైజింగ్ మరియు ప్రత్యేక వ్యతిరేక తుప్పు ఇన్సులేటర్ల ఎంపిక); 2. క్రమం తప్పకుండా శుభ్రం చేయండి తినివేయు పదార్ధాలను తొలగించడానికి అవాహకాలు మరియు వాహక భాగాల ఉపరితలం; 3. సాధారణ తనిఖీని తగ్గించండి చక్రం, కాంటాక్ట్ ఉపరితలం మరియు ఇన్సులేటర్ స్థితిని తనిఖీ చేయడంపై దృష్టి సారించడం మరియు దెబ్బతిన్న భాగాలను వెంటనే భర్తీ చేయడం. కోసం తీవ్రమైన రసాయన తుప్పు ఉన్న ప్రాంతాలు, అనుకూలీకరించిన పరిష్కారాల కోసం Usune సాంకేతిక విభాగాన్ని సంప్రదించండి.

ఉత్పత్తి సరఫరా మరియు అమ్మకాల తర్వాత సేవ

ప్రతి ఉసున్ ఐసోలేషన్ స్విచ్ అవుట్‌డోర్ మాన్యువల్ మోటరైజ్డ్ పూర్తి ఇన్‌స్టాలేషన్ ఉపకరణాలతో మరియు ది ఉత్పత్తి ప్రమాణపత్రం, ఇన్‌స్టాలేషన్ మరియు ఆపరేషన్ మాన్యువల్‌తో పాటు కస్టమర్ ఆర్డర్ చేసిన ఆపరేటింగ్ మెకానిజం, మరియు ఉపకరణాల జాబితా. చైనాలో పాతుకుపోయిన సరఫరాదారుగా, ఉసునే సమగ్ర ఉత్పత్తి మరియు అమ్మకాల తర్వాత వ్యవస్థను కలిగి ఉంది: కర్మాగారంలో ప్రతి ఉత్పత్తిని విడిచిపెట్టే ముందు అర్హత ఉందని నిర్ధారించడానికి ఖచ్చితమైన నాణ్యత తనిఖీ ప్రక్రియ ఉంది ఫ్యాక్టరీ; అమ్మకాల తర్వాత సేవా బృందం ఆన్-సైట్ ఇన్‌స్టాలేషన్ మార్గదర్శకత్వం, డీబగ్గింగ్, నిర్వహణ మరియు ఇతరాలను అందిస్తుంది సేవలు, కస్టమర్ అవసరాలకు 24 గంటలూ ప్రతిస్పందించడం మరియు అధిక-నాణ్యత ఉత్పత్తులను అందించడానికి కట్టుబడి ఉంది మరియు స్వదేశంలో మరియు విదేశాలలో వినియోగదారులకు శ్రద్ధగల సేవ, దీర్ఘకాలిక మరియు స్థిరమైన సహకార సంబంధాలను నిర్మించడం.
