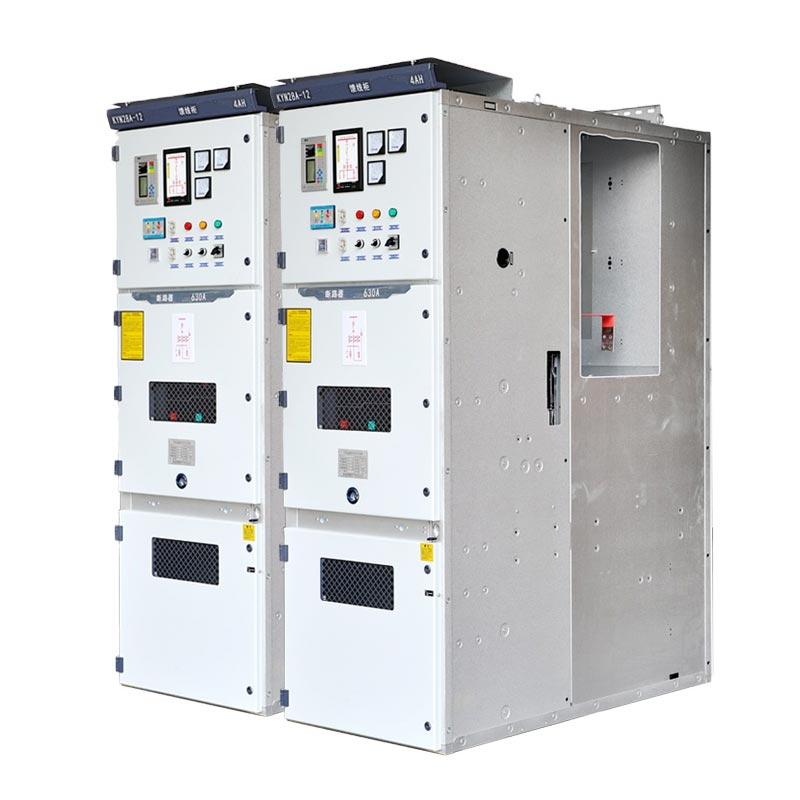

11kv Mv Vcb ప్యానెల్లు

11kV MV Vcb ప్యానెల్లు పారిశ్రామిక-స్థాయి, అధిక-విశ్వసనీయత మధ్యస్థ-వోల్టేజ్ విద్యుత్ పంపిణీగా ఉంచబడ్డాయి పరికరాలు, 11kV మరియు అంతకంటే తక్కువ వోల్టేజ్ సిస్టమ్‌లకు అనుకూలం మరియు సింగిల్ బస్‌బార్, సింగిల్ బస్‌బార్ సెగ్మెంటెడ్ లేదా డబుల్‌లో ఉపయోగించవచ్చు బస్బార్ నిర్మాణాలు. వారు IEC 60298, IEC 694, GB3906-2006 మరియు జర్మన్ DIN VDE 0670 వంటి ప్రమాణాలకు ఖచ్చితంగా కట్టుబడి ఉంటారు, మరియు మొత్తం ప్రక్రియ అంతటా ప్రామాణిక నియంత్రణతో ISO నిర్వహణ వ్యవస్థ సర్టిఫికేట్ పొందింది.

తక్కువ వోల్టేజ్ స్విచ్ గేర్

మీడియం వోల్టేజ్ స్విచ్ గేర్

కోర్ పారామితులు మరియు నిర్మాణాత్మక ముఖ్యాంశాలు

1. కోర్ పారామితులు

రేట్ చేయబడిన వోల్టేజ్ 11kV (3.6~12kVకి అనుకూలమైనది), త్రీ-ఫేజ్ AC 50/60Hz, రేటెడ్ కరెంట్ 630A~2500A (అనుకూలీకరించదగినది), షార్ట్-సర్క్యూట్ బ్రేకింగ్ కరెంట్ 25kA~40kA, రక్షణ స్థాయి IP4X (ఎన్‌క్లోజర్), బహుళ సిస్టమ్‌కు అనుకూలంగా ఉంటుంది నిర్మాణాలు.

2. నిర్మాణాత్మక ముఖ్యాంశాలు

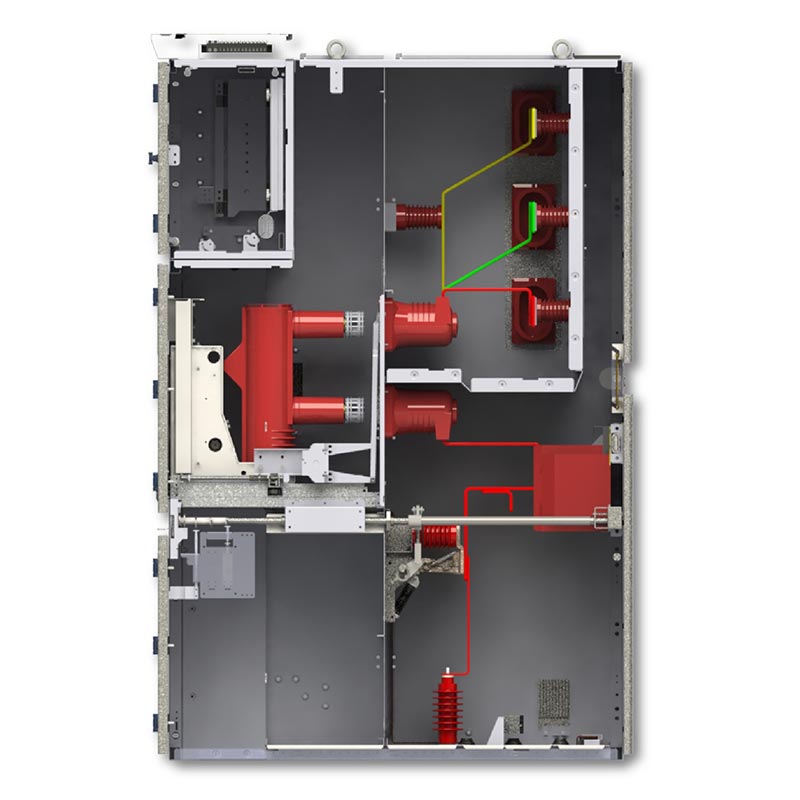

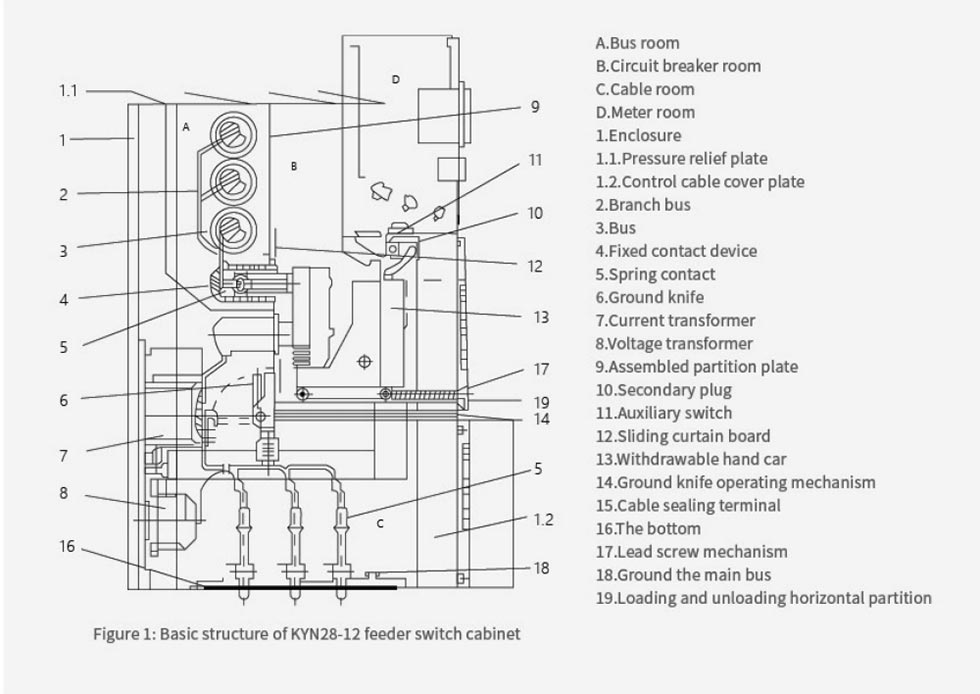

మెటల్-క్లాడ్ ఉపసంహరణ నిర్మాణం, నాలుగు స్వతంత్ర కంపార్ట్‌మెంట్లు, సులభమైన నిర్వహణ కోసం కేంద్రంగా ఉన్న హ్యాండ్‌కార్ట్; సమగ్రమైన ఐదు ప్రూఫ్ సేఫ్టీ ఇంటర్‌లాకింగ్ సిస్టమ్, మెకానికల్ + ఎలక్ట్రికల్ డ్యూయల్ ప్రొటెక్షన్, తప్పు ఆపరేషన్ తొలగించడం; బలమైన పర్యావరణ అనుకూలత, వివిధ ఇండోర్ పని పరిస్థితులకు అనుకూలం.

కోర్ ప్రయోజనాలు

1. విశ్వసనీయ పనితీరు: వేగవంతమైన ప్రతిస్పందనతో వాక్యూమ్ సర్క్యూట్ బ్రేకర్, సుదీర్ఘ యాంత్రిక జీవితం, తరచుగా అనుకూలంగా ఉంటుంది బహుళ దృశ్యాలలో ఆపరేషన్;

2. సురక్షితమైన మరియు అనుకూలమైన: పూర్తిగా మూసివున్న రక్షణ, సమర్థవంతమైన నిర్వహణ కోసం హ్యాండ్‌కార్ట్ డిజైన్, తెలివైన వారికి మద్దతు ఇస్తుంది రిమోట్ ఆపరేషన్ మరియు నిర్వహణ;

3. గ్లోబల్ క్వాలిటీ: చైనా ఆధారిత తయారీదారు, ప్రామాణిక కర్మాగారం ఉత్పత్తి సామర్థ్యం మరియు నాణ్యతను నిర్ధారిస్తుంది; a గా అధిక-నాణ్యత సరఫరాదారు, బహుళ ప్రాంతాలకు ఎగుమతి చేస్తుంది మరియు పూర్తి-చక్ర సేవను అందిస్తుంది.

వాస్తవ-ప్రపంచ దరఖాస్తు కేసు

కేసు 1: ఆగ్నేయాసియాలోని 110kV సబ్‌స్టేషన్‌లో 11kV పంపిణీ ప్రాజెక్ట్

1. ప్రాజెక్ట్ బ్యాక్‌గ్రౌండ్: ఈ సబ్‌స్టేషన్ ఈ ప్రాంతంలో ఒక కోర్ పవర్ సప్లై హబ్, దీనికి స్థిరమైన 11kV పవర్ అవసరం. పరిసర పారిశ్రామిక పార్కులు మరియు నివాస ప్రాంతాలకు సరఫరా. పరికరాలు అధిక విశ్వసనీయతను కలిగి ఉండాలి మరియు సమ్మతి, మరియు స్థానిక 50Hz పవర్ సిస్టమ్‌కు అనుకూలంగా ఉండాలి.

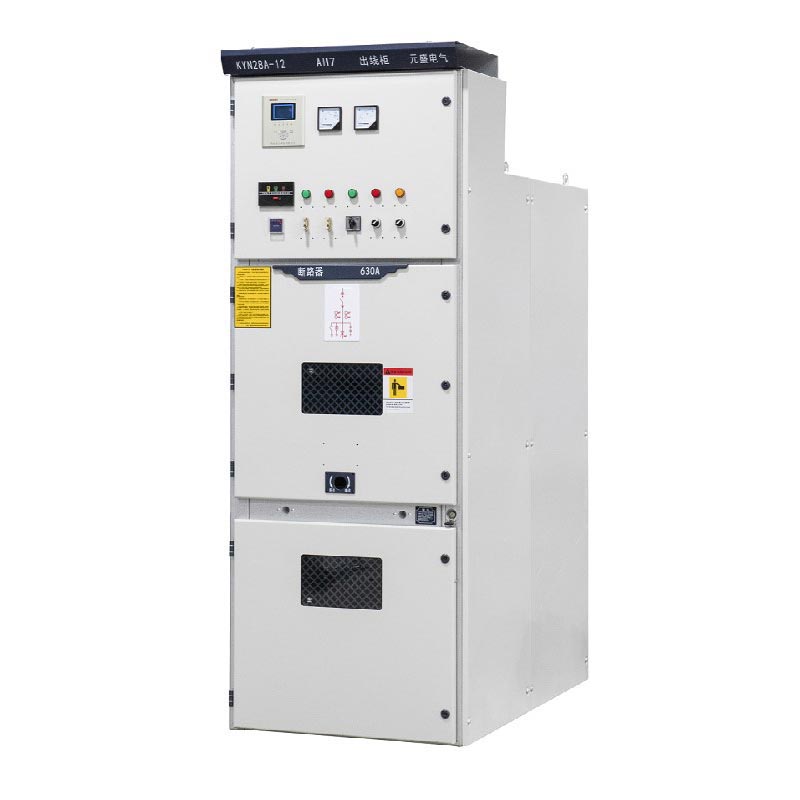

2. అప్లికేషన్ సొల్యూషన్: Usune కస్టమైజ్డ్ 28 KYN28A-12 11kV MV VCB ప్యానెల్‌లు, ఒకే బస్‌బార్‌ని విభజించడం ఆర్కిటెక్చర్ మరియు డ్యూయల్-సర్క్యూట్ పవర్ సప్లై అవసరాలను తీర్చడానికి VS1 వాక్యూమ్ సర్క్యూట్ బ్రేకర్లతో అమర్చబడి ఉంటుంది.

3. అమలు ఫలితాలు: ప్రారంభించిన మూడు సంవత్సరాలలో, పరికరాలు ఏవీ లేకుండానే పనిచేశాయి వైఫల్యాలు, ఉరుములు మరియు అధిక ఉష్ణోగ్రతల వంటి తీవ్రమైన పరిస్థితుల్లో బహుళ పరీక్షలను విజయవంతంగా పాస్ చేయడం. ఇది విద్యుత్ పంపిణీని మరియు తప్పు రక్షణను ఖచ్చితంగా పూర్తి చేస్తుంది, సబ్‌స్టేషన్ "సున్నా విద్యుత్తు అంతరాయాన్ని సాధించడంలో సహాయపడుతుంది ఆపరేషన్ మరియు నిర్వహణ," మరియు స్థానిక విద్యుత్ శాఖ నుండి అధిక గుర్తింపు పొందింది.

కేస్ 2: యూరోపియన్ ఆటోమొబైల్ తయారీ ప్లాంట్‌లో హై-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ అప్‌గ్రేడ్

1. ప్రాజెక్ట్ నేపథ్యం: ఫ్యాక్టరీ యొక్క స్టాంపింగ్ మరియు పెయింటింగ్ వర్క్‌షాప్‌లు శక్తి కోసం చాలా ఎక్కువ అవసరాలను కలిగి ఉంటాయి సరఫరా స్థిరత్వం, 11kV విద్యుత్ పంపిణీ వ్యవస్థకు అప్‌గ్రేడ్ అవసరం. పరికరాలు తప్పనిసరిగా EUకి అనుగుణంగా ఉండాలి IEC ప్రమాణాలు, నిర్వహణ సౌలభ్యం మరియు స్థల వినియోగాన్ని కూడా పరిగణనలోకి తీసుకుంటాయి.

2. అప్లికేషన్ సొల్యూషన్: 16 Usune 11kV MV VCB ప్యానెల్‌లు ఎంపిక చేయబడ్డాయి, కేంద్రంగా ఉన్న హ్యాండ్‌కార్ట్‌ని ఉపయోగించారు నిర్మాణం, ఒకే బస్‌బార్ సిస్టమ్‌కు అనుకూలంగా ఉంటుంది మరియు యాంటీ-కండెన్సేషన్ హీటర్‌లు మరియు ఇంటెలిజెంట్‌తో అమర్చబడి ఉంటుంది ఉష్ణోగ్రత మరియు తేమ పర్యవేక్షణ మాడ్యూల్స్.

3. అమలు ఫలితాలు: పరికరాలు ఖచ్చితంగా యూరోపియన్ 50Hz/60Hz డ్యూయల్-ఫ్రీక్వెన్సీ సిస్టమ్‌కు అనుగుణంగా ఉంటాయి. ఇన్‌స్టాలేషన్ సాధారణ వర్క్‌షాప్ ఉత్పత్తిని ప్రభావితం చేయదు మరియు నిర్వహణ కోసం హ్యాండ్‌కార్ట్ త్వరగా బయటకు తీయబడుతుంది. అప్‌గ్రేడ్ చేసిన తర్వాత, ఫ్యాక్టరీ విద్యుత్ సరఫరా వైఫల్యం రేటు 90% తగ్గింది, ఇది నిరంతర ఉత్పత్తి అవసరాలను తీరుస్తుంది ఆటోమొబైల్ తయారీ.

పని వాతావరణం

1.పరిసర గాలి ఉష్ణోగ్రత: గరిష్టంగా +40°C, కనిష్టంగా -10°C;
2.సాపేక్ష ఆర్ద్రత: రోజువారీ సగటు ≤ 95%, నెలవారీ సగటు ≤ 90%;
3.ఎత్తు: ≤ 1000 మీ;
4. భూకంప తీవ్రత: గ్రేడ్ 8కి మించకూడదు;
5. అగ్ని లేదా పేలుడు ప్రమాదాలు, తీవ్రమైన కాలుష్యం, రసాయనాలు లేని ప్రదేశాలలో పరికరాలు అమర్చాలి తుప్పు, మరియు బలమైన కంపనం.
6.జిబిలో పేర్కొన్న సాధారణ అవసరాలకు మించి పర్యావరణ పరిస్థితులలో పరికరాలను ఉపయోగించాలంటే 3906, సంబంధిత ఏర్పాట్లు వినియోగదారు మరియు తయారీదారుచే అంగీకరించబడతాయి.

సాంకేతిక లక్షణాలు

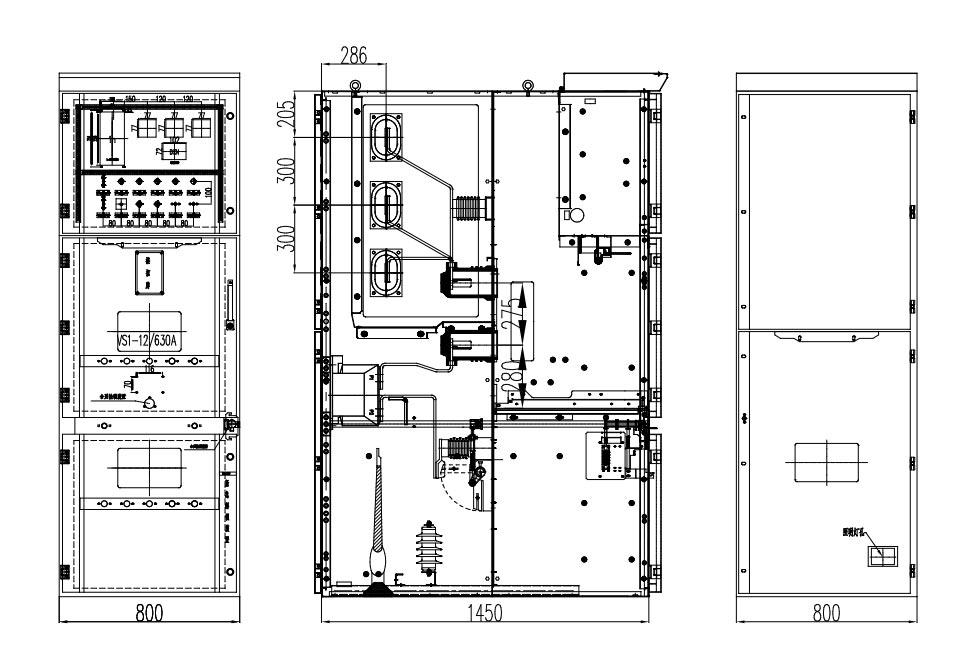

ఉత్పత్తి బాహ్య పరిమాణం

ప్రాజెక్ట్ సూచన

కాస్-స్పేస్ రాకెట్ లాంచ్ ప్రాజెక్ట్

పరీక్ష నివేదిక

తరచుగా అడిగే ప్రశ్నలు

Q1: ఐదు రెట్లు ఇంటర్‌లాకింగ్ ఫంక్షన్?

A: మెకానికల్ మరియు ఎలక్ట్రికల్ డ్యూయల్‌తో యాంటీ-మిస్‌ఆపరేషన్ సర్క్యూట్ బ్రేకర్ వంటి ఐదు ప్రధాన విధులను కలిగి ఉంటుంది తప్పుగా పనిచేయకుండా నిరోధించడానికి ఇంటర్‌లాకింగ్.

Q2: 11kV MV Vcb ప్యానెల్‌లు 10kV సిస్టమ్‌లకు అనుకూలంగా ఉన్నాయా?

A: పూర్తిగా అనుకూలమైనది, సవరణలు అవసరం లేదు, ఇప్పటికే ఉన్న పరికరాలు మరియు పారామీటర్ అనుకూలీకరణను నేరుగా భర్తీ చేయవచ్చు మద్దతు ఉంది.

Q3: ఎగుమతి సమ్మతి మరియు అమ్మకాల తర్వాత సేవ?

A: అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా, ప్రాంతీయ ధృవీకరణలను అనుకూలీకరించవచ్చు; చైనా నుండి వేగవంతమైన ప్రతిస్పందన ఫ్యాక్టరీ, మరియు గ్లోబల్ అవుట్‌లెట్‌ల నుండి అమ్మకాల తర్వాత స్థానికీకరించబడిన సేవ.

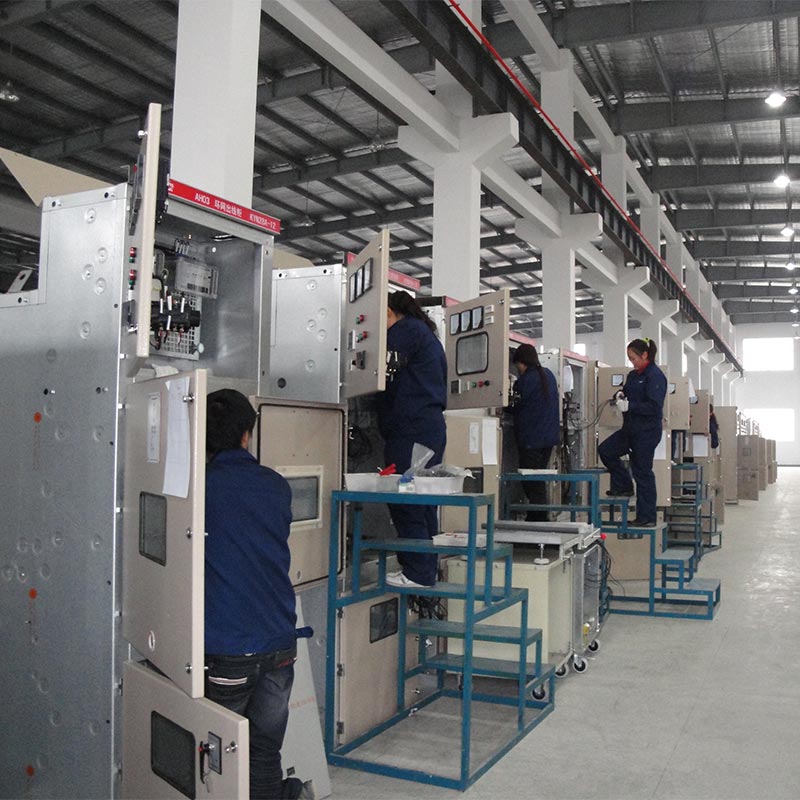

బ్రాండ్ మరియు ఫ్యాక్టరీ బలం

Usune చైనాలోని దాని ప్రధాన కర్మాగారంపై ఆధారపడుతుంది, వార్షిక ఉత్పత్తి సామర్థ్యం 5,000 కంటే ఎక్కువ. ఇది ప్రగల్భాలు డిజిటలైజ్డ్ ఎండ్-టు-ఎండ్ మేనేజ్‌మెంట్, ఇంటిగ్రేట్ R&D, తయారీ మరియు విక్రయాలు. దీని ఉత్పత్తులు 30కి పైగా ఉన్నాయి దేశాలు, ఇది ప్రపంచ వినియోగదారుల కోసం విశ్వసనీయ మధ్యస్థ-వోల్టేజ్ విద్యుత్ పంపిణీ సరఫరాదారు మరియు తయారీదారుని చేస్తుంది.
