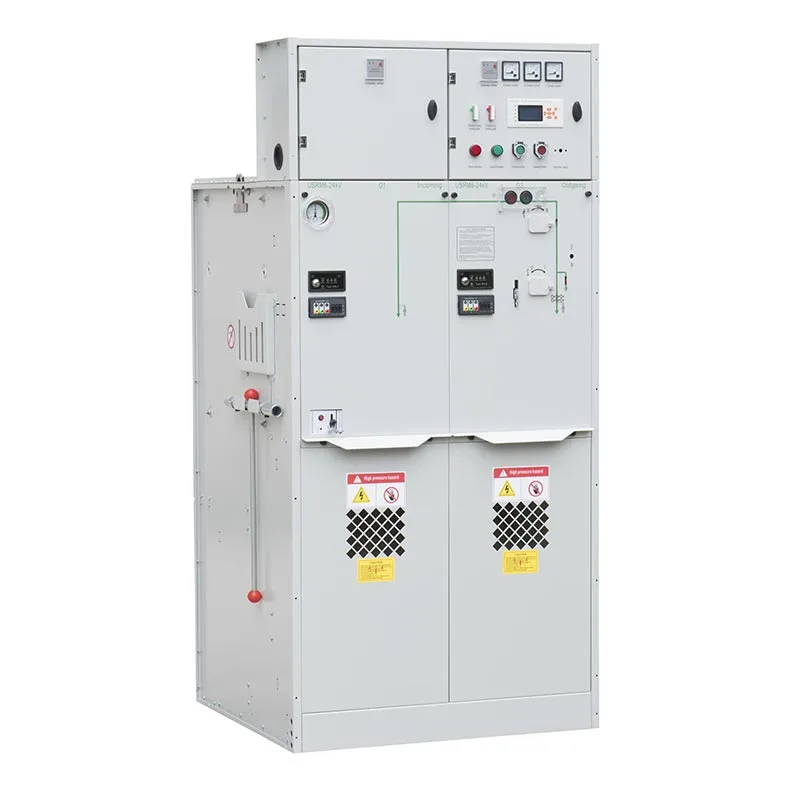

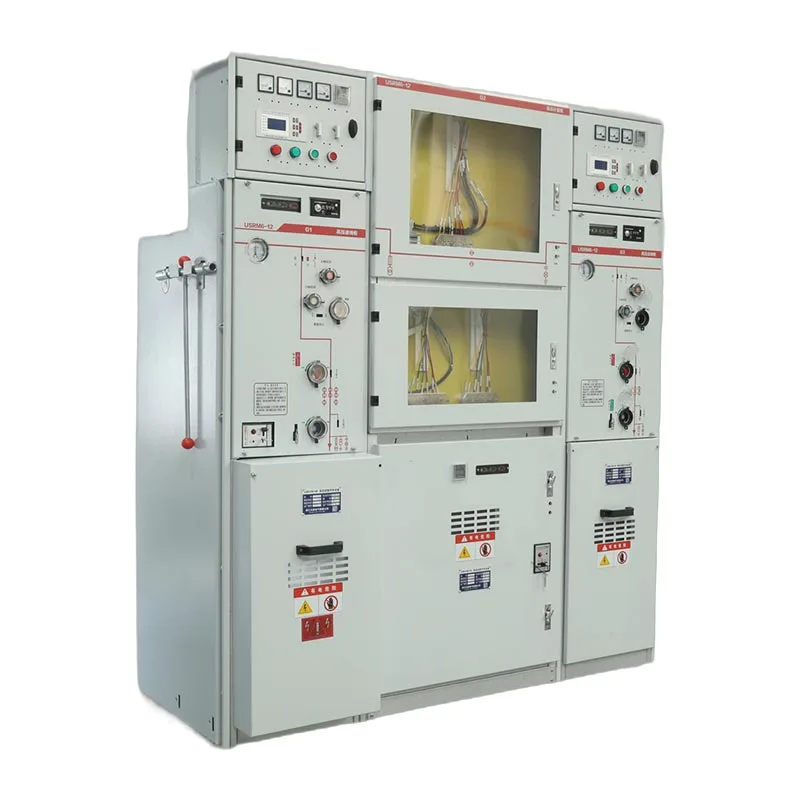

ఇన్స్టాలేషన్ పరిసరాలపై ఎక్కువగా ఆధారపడే సంప్రదాయ స్విచ్ గేర్కు భిన్నంగా, ఉసునే 11కెవి ఎస్ఎఫ్6 జిస్ గ్యాస్ ఇన్సులేటెడ్ స్విచ్ గేర్ సీల్డ్ గ్యాస్ కంపార్ట్మెంట్ లోపల ప్రధాన విద్యుత్ భాగాలను వేరు చేస్తుంది. ఇంటిగ్రేటెడ్ మెకానికల్ ఇంటర్లాకింగ్ సిస్టమ్ తప్పు కార్యకలాపాలను నిరోధించడంలో సహాయపడుతుంది, ఆపరేటర్ భద్రత మరియు పరికరాల విశ్వసనీయత రెండింటినీ మెరుగుపరుస్తుంది.
స్విచ్ గేర్ ట్రాన్స్ఫార్మర్ సబ్స్టేషన్లు, పారిశ్రామిక విద్యుత్ పంపిణీ వ్యవస్థలు, వాణిజ్య భవనాల్లో విస్తృతంగా ఉపయోగించబడుతుంది. భద్రత, విశ్వసనీయత మరియు సులభమైన ఆపరేషన్ ఉన్న మౌలిక సదుపాయాల ప్రాజెక్టులు మరియు ఇతర 11kV మీడియం-వోల్టేజ్ అప్లికేషన్లు అవసరమైన.
ప్రధాన సర్క్యూట్ భాగాలు మూసివున్న SF6 గ్యాస్ ట్యాంక్ లోపల ఉంచబడతాయి, బాహ్యంగా ప్రత్యక్షంగా బహిర్గతం అవుతాయి. పర్యావరణ పరిస్థితులు. ఈ డిజైన్ దుమ్ము, తేమ, కాలుష్యం మరియు నుండి విద్యుత్ భాగాలను రక్షించడంలో సహాయపడుతుంది సంక్షేపణం, దీర్ఘకాలిక ఆపరేటింగ్ స్థిరత్వాన్ని మెరుగుపరచడం.
పరివేష్టిత నిర్మాణం సంప్రదాయ గాలి-ఇన్సులేటెడ్ స్విచ్గేర్తో పోలిస్తే స్థల అవసరాన్ని కూడా తగ్గిస్తుంది Usune 11kv Sf6 Gis గ్యాస్ ఇన్సులేటెడ్ స్విచ్ గేర్ కాంపాక్ట్ సబ్స్టేషన్లు మరియు స్థల-పరిమిత విద్యుత్ గదులకు అనుకూలంగా ఉంటుంది.
Usune 11kV SF6 GIS తప్పు ఆపరేషన్ను నిరోధించడానికి బహుళ యాంత్రిక భద్రతా రక్షణలతో రూపొందించబడింది. అన్నీ స్విచ్లు తప్పనిసరిగా నియంత్రిత స్విచింగ్ విధానాలను నిర్ధారిస్తూ అంకితమైన ఆపరేటింగ్ హ్యాండిల్ని ఉపయోగించి ఆపరేట్ చేయాలి.
లోడ్ బ్రేక్ స్విచ్ లేదా వాక్యూమ్ సర్క్యూట్ బ్రేకర్ మరియు సంబంధిత గ్రౌండింగ్ స్విచ్ అంతర్గత అమర్చబడి ఉంటాయి యాంత్రిక ఇంటర్లాకింగ్. అవసరమైనప్పుడు అదనపు ప్యాడ్లాక్ ఇంటర్లాకింగ్ను కూడా వర్తింపజేయవచ్చు, ఇది అధిక స్థాయిని అందిస్తుంది నిర్వహణ మరియు ఆపరేషన్ సమయంలో భద్రత.
గ్రౌండింగ్ స్విచ్ మూసివేయబడినప్పుడు మరియు లోడ్ బ్రేక్ స్విచ్ ఓపెన్లో ఉన్నప్పుడు మాత్రమే దిగువ తలుపు తెరవబడుతుంది స్థానం, శక్తితో కూడిన భాగాలకు ప్రాప్యతను నిరోధించడం.
దిగువ తలుపు తెరిచినప్పుడు గ్రౌండింగ్ స్విచ్ ఆపరేట్ చేయబడదు, ఇది అసురక్షిత నిర్వహణ పరిస్థితులను నిరోధించడంలో సహాయపడుతుంది.
గ్రౌండింగ్ స్విచ్ మూసివేయబడినప్పుడు లోడ్ బ్రేక్ స్విచ్ మూసివేయబడదు మరియు గ్రౌండింగ్ స్విచ్ ఉండకూడదు లోడ్ బ్రేక్ స్విచ్ మూసివేయబడినప్పుడు నిర్వహించబడుతుంది.
విద్యుత్ సరఫరా ఆపరేషన్ కోసం, కేబుల్ కంపార్ట్మెంట్ తలుపు ముందుగా మూసివేయబడాలి. మూడు స్థానాల స్విచ్ అప్పుడు గ్రౌండింగ్ స్థానం నుండి ఐసోలేషన్ స్థానానికి మరియు చివరకు ముగింపు స్థానానికి నిర్వహించబడుతుంది.
పవర్ ఐసోలేషన్ కోసం, త్రీ-పొజిషన్ స్విచ్ క్లోజింగ్ పొజిషన్ నుండి ఐసోలేషన్ పొజిషన్ వరకు మరియు తర్వాత గ్రౌండింగ్ స్థానం, కేబుల్ కంపార్ట్మెంట్కు సురక్షితమైన ప్రాప్యతను అనుమతిస్తుంది.
| నం. | వస్తువులు | యూనిట్ | లోడ్ బ్రేక్ స్విచ్ యూనిట్ | కలయిక యూనిట్ | సర్క్యూట్ బ్రేకర్ యూనిట్ |
| 1 | రేట్ చేయబడిన వోల్టేజ్ | కె.వి | 12/24 | 12/24 | 12/24 |
| 2 | రేట్ చేయబడిన ఫ్రీక్వెన్సీ | Hz | 50 | 50 | 50 |
| 3 | రేట్ చేయబడిన కరెంట్ | A | 630 | 125 (ఫ్యూజ్ కరెంట్పై ఆధారపడి ఉంటుంది) | 630 |
| 4 | రేట్ చేయబడిన ఇన్సులేషన్ స్థాయి-1నిమి ఫ్రీక్వెన్సీ వోల్టేజీని తట్టుకుంటుంది-ఇంటర్ ఫేజ్, గ్రౌండ్ | కె.వి | 42/65 | 42/65 | 42/65 |
| రేట్ చేయబడిన ఇన్సులేషన్ స్థాయి-1నిమి ఫ్రీక్వెన్సీ వోల్టేజ్-ఐసోలేటింగ్ దూరాన్ని తట్టుకుంటుంది | కె.వి | 48/79 | 48/79 | 48/79 | |
| రేట్ చేయబడిన ఇన్సులేషన్ స్థాయి-1నిమి ఫ్రీక్వెన్సీ తట్టుకోగల వోల్టేజ్-నియంత్రణ మరియు సహాయక సర్క్యూట్ | కె.వి | 2/2 | 2/2 | 2/2 | |
| రేట్ చేయబడిన ఇన్సులేషన్ స్థాయి-లైటింగ్ ఇంపల్స్ వోల్టేజీని తట్టుకోగలవు-ఇంటర్ ఫేజ్, గ్రౌండ్ | కె.వి | 75/125 | 75/125 | 75/125 | |
| రేట్ చేయబడిన ఇన్సులేషన్ స్థాయి-లైటింగ్ ఇంపల్స్ వోల్టేజ్-ఐసోలేటింగ్ దూరాన్ని తట్టుకుంటుంది | కె.వి | 85/145 | 85/145 | 85/145 | |
| 5 | రేట్ చేయబడిన షార్ట్ సర్క్యూట్ కరెంట్ను తట్టుకుంటుంది | kA/s | 25/4 | —— | 25/4 |
| 6 | రేటెడ్ పీక్ కరెంట్ను తట్టుకుంటుంది | kA | 63 | —— | 63 |
| 7 | రేటెడ్ షార్ట్ సర్క్యూట్ మేకింగ్ కరెంట్ | kA | 63 | HV ఫ్యూజ్ ద్వారా పరిమితం చేయబడింది | 63 |
| 8 | రేట్ చేయబడిన షార్ట్ సర్క్యూట్ బ్రేకింగ్ కరెంట్ | kA | —— | HV ఫ్యూజ్ ద్వారా పరిమితం చేయబడింది | 25/25 |
| 9 | రేట్ చేయబడిన ట్రాన్స్మిషన్ కరెంట్ | A | —— | 1700/1400 | —— |
| 10 | రేట్ చేయబడిన సక్రియ లోడ్ బ్రేకింగ్ కరెంట్ | A | 630 | —— | —— |
| 11 | రేట్ చేయబడిన క్లోజ్డ్-లూప్ బ్రేకింగ్ కరెంట్ | A | 630 | —— | 630 |
| 12 | మెకానికల్ లైఫ్-లోడ్ బ్రేక్ స్విచ్/CB | టైమ్స్ | 10000 | 10000 | 20000 |
| మెకానికల్ లైఫ్-ఐసోలేషన్/గ్రౌండ్ స్విచ్ | టైమ్స్ | 5000 | 5000 | 5000 | |
| 13 | సర్క్యూట్ నిరోధకత | μΩ | ≤150 | —— | ≤150 |
| 14 | రేట్ చేయబడిన ఛార్జింగ్ ప్రెజర్ (20℃ గేజ్ ప్రెజర్) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | గ్యాస్ వార్షిక సాపేక్ష లీకేజీ రేటు | % | 0.05 | 0.05 | 0.05 |
| 16 | IP రక్షణ డిగ్రీ-క్యాబినెట్ | IP4X | IP4X | IP4X | |
| IP రక్షణ డిగ్రీ-గ్యాస్ ట్యాంక్ | IP67 | IP67 | IP67 |
స్థిరమైన స్విచింగ్ పనితీరును నిర్ధారించడానికి ఆపరేటింగ్ మెకానిజం స్ప్రింగ్ ఛార్జింగ్ టెక్నాలజీని ఉపయోగిస్తుంది.
లోడ్ బ్రేక్ స్విచ్-ఫ్యూజ్ కాంబినేషన్ యూనిట్ లేదా సర్క్యూట్ బ్రేకర్ యూనిట్ కోసం, స్ప్రింగ్ మారడానికి ముందు తప్పనిసరిగా ఛార్జ్ చేయాలి ఆపరేషన్. పూర్తి ఛార్జింగ్ కోసం ఆపరేటింగ్ హ్యాండిల్ సవ్యదిశలో తిప్పబడుతుంది, ఆ తర్వాత గ్రీన్ క్లోజింగ్ను నొక్కడం ద్వారా ముగింపు ఆపరేషన్ను పూర్తి చేయడానికి బటన్.
ఆపరేటింగ్ హ్యాండిల్ను అపసవ్య దిశలో తిప్పడం ద్వారా ప్రారంభ ఆపరేషన్ నిర్వహించబడుతుంది.
వాక్యూమ్ సర్క్యూట్ బ్రేకర్లను ఉపయోగించే ట్రాన్స్ఫార్మర్ ప్రొటెక్షన్ అప్లికేషన్లలో, సర్క్యూట్ బ్రేకర్ ద్వారా ట్రిప్ చేయవచ్చు అసాధారణ పరిస్థితులు సంభవించినప్పుడు రక్షణ రిలే.
లోడ్ బ్రేక్ స్విచ్-ఫ్యూజ్ కాంబినేషన్ యూనిట్ల కోసం, ఫ్యూజ్ ఇండికేటర్ కింద పనిచేసేటప్పుడు లోడ్ బ్రేక్ స్విచ్ ట్రిప్ అవుతుంది ఓవర్ కరెంట్ లేదా షార్ట్ సర్క్యూట్ పరిస్థితులు.
Usune 11kV SF6 GIS గ్యాస్ ఇన్సులేటెడ్ స్విచ్గేర్ను వివిధ మీడియం-వోల్టేజ్ పంపిణీ ప్రకారం కాన్ఫిగర్ చేయవచ్చు అవసరాలు, సహా:
● ట్రాన్స్ఫార్మర్ రక్షణ అప్లికేషన్లు
● పారిశ్రామిక ఫీడర్ వ్యవస్థలు
● ప్రధాన పంపిణీ నెట్వర్క్లను రింగ్ చేయండి
● కమర్షియల్ బిల్డింగ్ పవర్ సిస్టమ్స్
● కాంపాక్ట్ సబ్స్టేషన్లు
మూసివున్న SF6 ఇన్సులేషన్ డిజైన్ మరియు నమ్మకమైన ఆపరేటింగ్ మెకానిజం అవసరమైన అప్లికేషన్లకు పరికరాలను అనువుగా చేస్తాయి నిరంతర ఆపరేషన్ మరియు అధిక భద్రతా ప్రమాణాలు.
Usune 11kv Sf6 Gis గ్యాస్ ఇన్సులేటెడ్ స్విచ్గేర్ సౌకర్యవంతమైన రవాణా మరియు సైట్ ఇన్స్టాలేషన్ కోసం రూపొందించబడింది.
పరికరాలు క్రేన్ రవాణా కోసం ట్రైనింగ్ రింగులతో అమర్చబడి ఉంటాయి మరియు ఫోర్క్లిఫ్ట్ పరికరాలను ఉపయోగించి కూడా తరలించవచ్చు. ప్రాజెక్ట్ సమయంలో నిర్వహణను సులభతరం చేయడానికి ఆచరణాత్మక బరువు ఏర్పాట్లతో విభిన్న మాడ్యూల్ కలయికలు రూపొందించబడ్డాయి సంస్థాపన.
సంస్థాపనకు ముందు, వినియోగదారులు రవాణా తర్వాత పరికరాల పరిస్థితిని తనిఖీ చేయాలి, వీటిలో:
● ఆపరేటింగ్ హ్యాండిల్ లభ్యత
● ఒత్తిడి సూచిక స్థితి
● మెకానికల్ ఫంక్షన్ ఆపరేషన్
● ఏదైనా కనిపించే రవాణా నష్టం
కమీషన్ చేయడానికి ముందు ఒత్తిడి సూచిక సాధారణ ఆకుపచ్చ ప్రాంతంలోనే ఉండాలి.
సురక్షితమైన మరియు స్థిరమైన ఆపరేషన్ కోసం, ఇన్స్టాలేషన్ ఫౌండేషన్ క్రింది అవసరాలను తీర్చాలి:
● గ్రౌండ్ బేరింగ్ సామర్థ్యం కనీసం 500kg/m² ఉండాలి
● ఇన్స్టాలేషన్ ఉపరితలం స్థాయి మరియు మృదువైనదిగా ఉండాలి
● ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా కేబుల్ నాళాలు సిద్ధం చేయాలి
● తేమ ప్రవేశించకుండా నిరోధించడానికి కేబుల్ నాళాలు సరిగ్గా మూసివేయబడాలి

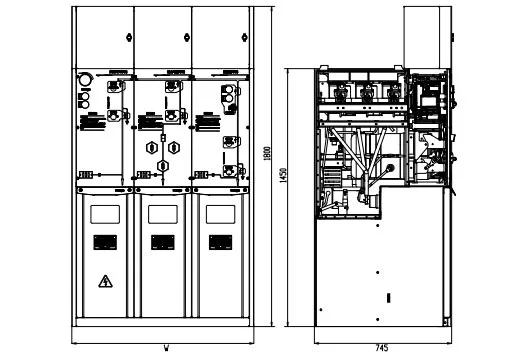

● తయారీదారు డ్రాయింగ్ల ప్రకారం బేస్ స్టీల్ ఛానల్ కొలతలు సిద్ధం చేయాలి
సరైన పునాది తయారీ ఖచ్చితమైన సంస్థాపన, విశ్వసనీయ కేబుల్ కనెక్షన్ మరియు దీర్ఘకాలిక పరికరాలను నిర్ధారించడంలో సహాయపడుతుంది పనితీరు.
| పోలిక | Usune 11kV SF6 GIS | సాంప్రదాయ AIS |
| ఇన్సులేషన్ పద్ధతి | SF6 గ్యాస్ ఇన్సులేట్ సీల్డ్ స్ట్రక్చర్ | ఎయిర్ ఇన్సులేషన్ |
| పర్యావరణ పరిరక్షణ | దుమ్ము, తేమ మరియు కాలుష్యం వల్ల తక్కువ ప్రభావం ఉంటుంది | సంస్థాపన వాతావరణంపై మరింత ఆధారపడి ఉంటుంది |
| భద్రత | మెకానికల్ ఇంటర్లాకింగ్ మరియు ఐదు భద్రతా రక్షణలు | రక్షణ ఆపరేషన్ విధానాలపై ఆధారపడి ఉంటుంది |
| ఇన్స్టాలేషన్ స్పేస్ | కాంపాక్ట్ డిజైన్ | పెద్ద క్లియరెన్స్ అవసరం |
| నిర్వహణ | పర్యావరణ నిర్వహణ అవసరాలు తగ్గాయి | మరింత పర్యావరణ పరిరక్షణ అవసరం |
| ఆపరేషన్ | నియంత్రిత మార్పిడి క్రమం | ఆపరేటర్ అనుభవంపై ఎక్కువ ఆధారపడటం |
ఒక వినియోగదారు పారిశ్రామిక విద్యుత్ పంపిణీ వ్యవస్థ కోసం Usune 11kV SF6 GISను ఉపయోగించారు, ఇక్కడ సురక్షితమైన మార్పిడి మరియు పరిమితం చేయబడింది సంస్థాపనా స్థలం ప్రధాన ఆందోళనలు. ఇన్స్టాలేషన్ తర్వాత, కస్టమర్ కాంపాక్ట్ క్యాబినెట్ నిర్మాణాన్ని హైలైట్ చేశాడు మరియు మెకానికల్ ఇంటర్లాకింగ్, ఇది రోజువారీ మార్పిడి కార్యకలాపాలను మరింత నియంత్రించేలా చేసింది మరియు తప్పు ప్రమాదాన్ని తగ్గించింది ఆపరేషన్.
ట్రాన్స్ఫార్మర్ ప్రొటెక్షన్ అప్లికేషన్ కోసం, కస్టమర్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ కాన్ఫిగరేషన్ని ఎంచుకున్నారు రిలే ఆధారిత రక్షణ. ఆటోమేటిక్ ట్రిప్ ఫంక్షన్ మరియు స్పష్టమైన ఆపరేటింగ్ సీక్వెన్స్ సహాయకరంగా ఉన్నాయని కస్టమర్ కనుగొన్నారు సాధారణ ఆపరేషన్ను సులభతరం చేస్తున్నప్పుడు అసాధారణ ప్రస్తుత పరిస్థితులకు ప్రతిస్పందించడం.
సైట్ ఆపరేషన్ సమయంలో, కస్టమర్లు ముఖ్యంగా ఐదు భద్రతా ఇంటర్లాక్ సిస్టమ్కు విలువ ఇచ్చారు. మధ్య అవసరమైన క్రమం కేబుల్ డోర్, గ్రౌండింగ్ స్విచ్ మరియు లోడ్ బ్రేక్ స్విచ్ నిర్వహణ విధానాలను మరింత క్లియర్ చేసింది మరియు అసురక్షితాన్ని నిరోధించడంలో సహాయపడింది కేబుల్ కంపార్ట్మెంట్ యాక్సెస్.
జెజియాంగ్ ఉసునే ఎలక్ట్రిక్ కో., లిమిటెడ్. ISO 9001 నాణ్యత ప్రకారం సమగ్ర నిర్వహణ వ్యవస్థను ఏర్పాటు చేసింది మేనేజ్మెంట్ సిస్టమ్, ISO 14001 ఎన్విరాన్మెంటల్ మేనేజ్మెంట్ సిస్టమ్ మరియు ISO 45001 ఆక్యుపేషనల్ హెల్త్ అండ్ సేఫ్టీ మేనేజ్మెంట్ వ్యవస్థ.
అంతర్జాతీయ మార్కెట్ అవసరాలను తీర్చడానికి, Usune మీడియం-వోల్టేజ్ స్విచ్గేర్ ఉత్పత్తులు సంబంధిత IEC మరియు GBలను ఆమోదించాయి ప్రామాణిక రకం పరీక్షలు మరియు వర్తించే ఉత్పత్తులు CE ధృవీకరణను పొందాయి. కఠినమైన నాణ్యత నియంత్రణ అమలు చేయబడుతుంది ప్రపంచ విద్యుత్ పంపిణీ కోసం విశ్వసనీయ పనితీరును నిర్ధారించడానికి తయారీ, తనిఖీ మరియు పరీక్ష ప్రక్రియల అంతటా అప్లికేషన్లు.
మెకానికల్ ఇంటర్లాకింగ్ లోడ్ బ్రేక్ స్విచ్లు, సర్క్యూట్ బ్రేకర్లు మరియు మధ్య సరికాని స్విచింగ్ సీక్వెన్స్లను నిరోధిస్తుంది గ్రౌండింగ్ స్విచ్లు. ఇది ఆపరేషన్ మరియు నిర్వహణ సమయంలో ఆపరేటర్లు మరియు పరికరాలను రక్షించడంలో సహాయపడుతుంది.
సంస్థాపనకు ముందు, వినియోగదారులు రవాణా పరిస్థితులు, ఒత్తిడి సూచిక స్థితి, ఆపరేటింగ్ హ్యాండిల్ను తనిఖీ చేయాలి లభ్యత మరియు మెకానికల్ ఆపరేషన్ పనితీరు. ఏదైనా నష్టం లేదా తప్పిపోయిన భాగాలు వెంటనే నివేదించబడాలి.
ఇది ట్రాన్స్ఫార్మర్ సబ్స్టేషన్లు, పారిశ్రామిక ప్లాంట్లు, వాణిజ్య సౌకర్యాలు, మౌలిక సదుపాయాల ప్రాజెక్టులు మరియు వాటికి అనుకూలంగా ఉంటుంది నమ్మకమైన మరియు సురక్షితమైన ఆపరేషన్ అవసరమయ్యే ఇతర 11kV మీడియం-వోల్టేజ్ పంపిణీ వ్యవస్థలు.
Usune SF6 గ్యాస్ ఇన్సులేషన్ టెక్నాలజీ, మెకానికల్ సేఫ్టీ ఇంటర్లాకింగ్, నమ్మకమైన ఆపరేటింగ్ మెకానిజమ్స్ మరియు ఆధునిక 11kV మీడియం-వోల్టేజ్ డిస్ట్రిబ్యూషన్ నెట్వర్క్లకు సురక్షితమైన మరియు కాంపాక్ట్ పరిష్కారాన్ని అందించడానికి కఠినమైన నాణ్యత నియంత్రణ.
