ఈ మీడియం-వోల్టేజ్ GIS సొల్యూషన్ ఫ్లోర్ స్పేస్ గట్టిగా ఉన్న లేదా పర్యావరణ పరిస్థితులు కఠినంగా ఉన్న ఇన్‌స్టాలేషన్‌లకు బాగా సరిపోతుంది. సాధారణ విస్తరణ స్థానాలలో భూగర్భ విద్యుత్ సౌకర్యాలు, సముద్ర తీర మండలాలు, ఎత్తైన ప్రాంతాలు మరియు పట్టణ సబ్స్టేషన్లు ఉన్నాయి. దాని పూర్తి పరివేష్టిత నిర్మాణానికి ధన్యవాదాలు, హార్డ్‌వేర్ కాంపాక్ట్ ఫుట్‌ప్రింట్‌ను ఆక్రమించింది, దీని వలన డిజైన్ నిపుణులు మీడియం-వోల్టేజ్ డిస్ట్రిబ్యూషన్ యూనిట్‌లను ప్రధాన ట్రాన్స్‌ఫార్మర్ సబ్స్టేషన్లు మరియు సెకండరీ డిస్ట్రిబ్యూషన్ స్టేషన్‌లలోకి చేర్చడాన్ని సులభతరం చేస్తుంది.
పవర్ డిస్ట్రిబ్యూషన్ ప్రాజెక్ట్‌లు చాలా అరుదుగా ఒకే విధమైన సర్క్యూట్ లేఅవుట్‌లను కలిగి ఉంటాయి, అంటే కాంపాక్ట్ స్విచ్ గేర్ ప్లాట్‌ఫారమ్‌లు స్థిరమైన, ఒకే-పరిమాణానికి సరిపోయే అన్ని ఏర్పాట్‌లకు బదులుగా సౌకర్యవంతమైన అసెంబ్లీకి మద్దతు ఇవ్వాలి. మాడ్యులర్ ఫ్రేమ్‌వర్క్ చుట్టూ నిర్మించబడిన, 24kV 33kV SF₆ GIS గ్యాస్ ఇన్సులేటెడ్ స్విచ్‌గేర్ USRM6 ప్లాట్‌ఫారమ్ మూడు విభిన్న ఫంక్షనల్ యూనిట్‌లను ఏకీకృతం చేయగలదు: లోడ్ బ్రేక్ స్విచ్ మాడ్యూల్స్ కోసం టైప్ C, కంబైన్డ్ ఫంక్షనల్ అసెంబ్లీల కోసం టైప్ F మరియు సర్క్యూట్ బ్రేకర్ మాడ్యూల్స్ కోసం టైప్ V.
ప్రాజెక్ట్ ఎలక్ట్రికల్ స్కీమాటిక్స్ ప్రకారం డిజైన్ టీమ్‌లు వ్యక్తిగత ప్రామాణిక మాడ్యూల్‌లు లేదా ముందే అసెంబుల్డ్ కాంబినేషన్‌లను ఎంచుకోవచ్చు. ప్రధాన బస్‌బార్ ఇన్‌ఫ్రాస్ట్రక్చర్ ఆన్-సైట్ ఎక్స్‌టెన్షన్‌కు మద్దతు ఇస్తుంది, బహుళ మాడ్యూల్‌లను విభిన్న స్విచ్ గేర్ లేఅవుట్‌లుగా వర్గీకరించడానికి వీలు కల్పిస్తుంది. ఇటువంటి మాడ్యులర్ ఫ్లెక్సిబిలిటీ అవుట్‌గోయింగ్ ఫీడర్‌లు, ట్రాన్స్‌ఫార్మర్ కనెక్షన్‌లు, ప్రొటెక్టివ్ ఐసోలేషన్ మరియు పవర్ డిస్ట్రిబ్యూషన్ డ్యూటీలకు సంబంధించిన విభిన్న డిమాండ్‌లను తీర్చడానికి పరికరాలను అనుమతిస్తుంది.
సాంప్రదాయ బహిరంగ విద్యుత్ ఉపకరణం దుమ్ము, తేమ, కలుషితాలు మరియు మారుతున్న ఉష్ణోగ్రతలకు ఏడాది పొడవునా బహిర్గతమవుతుంది. ఈ ప్రతికూల కారకాలు పరికరాల కార్యాచరణ జీవితకాలం అంతటా పునరావృత తనిఖీ మరియు సర్వీసింగ్ డిమాండ్‌లను పెంచుతాయి.

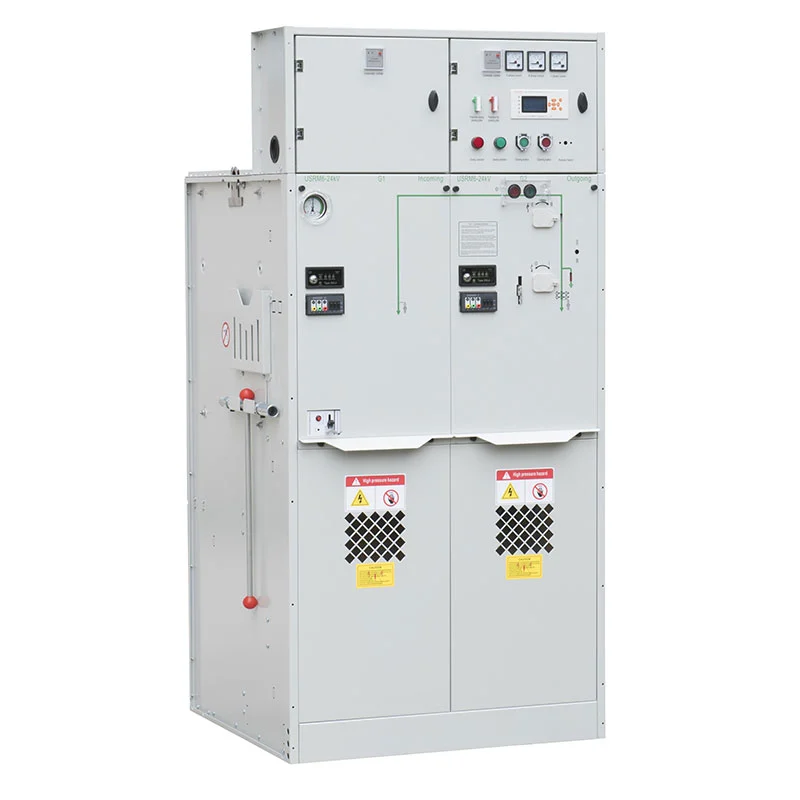

24kV 33kV SF₆ GIS గ్యాస్ ఇన్సులేటెడ్ స్విచ్ గేర్ USRM6 పరిసర పరిస్థితుల నుండి ప్రైమరీ సర్క్యూట్‌ను భౌతికంగా వేరుచేసే సీల్డ్ గ్యాస్-ఇన్సులేటెడ్ ఎన్‌క్లోజర్‌ను స్వీకరిస్తుంది. ఇది అంతర్గత భాగాలు మరియు పర్యావరణ కాలుష్య కారకాల మధ్య ప్రత్యక్ష సంబంధాన్ని బాగా తగ్గిస్తుంది మరియు చాలా తక్కువ సాధారణ నిర్వహణ అవసరమయ్యే ఆపరేషన్ పథకాన్ని అందిస్తుంది. ఈ లక్షణం అండర్‌గ్రౌండ్ పవర్ రూమ్‌లు, స్పేస్-పరిమిత అర్బన్ డిస్ట్రిబ్యూషన్ ప్రాంగణాలు మరియు రిమోట్ ఇన్‌ఫ్రాస్ట్రక్చర్ అసెట్స్ వంటి యాక్సెస్ చేయడం కష్టతరమైన సైట్‌లకు ప్రత్యేక ప్రయోజనాలను అందిస్తుంది. వినియోగదారులు ఈ సవాలుతో కూడిన స్థానాల కోసం పరికరాలను ఎంచుకున్నప్పుడు తగ్గించబడిన సర్వీసింగ్ ఫ్రీక్వెన్సీ ప్రధాన మూల్యాంకన అంశం అవుతుంది.
ఈ SF₆ C-GIS ప్లాట్‌ఫారమ్ ప్రాథమిక సర్క్యూట్ క్లోజింగ్ మరియు ఓపెనింగ్ చర్యల కంటే చాలా ఎక్కువ అందిస్తుంది. ఎంచుకున్న మాడ్యూల్ కలయిక ఆధారంగా, సిస్టమ్ స్విచ్చింగ్ ఫంక్షన్‌లతో పాటు ఫాల్ట్ ప్రొటెక్షన్, ఎలక్ట్రికల్ ఐసోలేషన్, ఎనర్జీ మీటరింగ్, రియల్ టైమ్ స్టేటస్ మానిటరింగ్, ఎర్తింగ్, డేటా కమ్యూనికేషన్ మరియు ఆటోమేటిక్ కంట్రోల్‌ను కలిగి ఉంటుంది.
ప్రాజెక్ట్ యొక్క రక్షణ మరియు పంపిణీ నిర్మాణంతో మొత్తం స్విచ్ గేర్ సెటప్‌ను సమలేఖనం చేయడానికి వివిధ ఫంక్షనల్ మాడ్యూల్‌లను ఉచితంగా సరిపోల్చవచ్చు. ఈ బహుముఖ ప్రజ్ఞ EPC కాంట్రాక్టర్లు మరియు పూర్తి మీడియం-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ నెట్‌వర్క్‌లను అభివృద్ధి చేసే పనిలో ఉన్న సిస్టమ్ ఇంటిగ్రేటర్‌ల కోసం విస్తృత ఎంపికలను సృష్టిస్తుంది.
మీడియం-వోల్టేజ్ GIS ఎంపికను ఖరారు చేయడానికి ముందు సైట్ పరిసర పరిస్థితులను జాగ్రత్తగా అంచనా వేయాలి. 24kV 33kV SF₆ GIS గ్యాస్ ఇన్సులేటెడ్ స్విచ్ గేర్ USRM6 సిరీస్ 4000 మీటర్ల ఎత్తులో పనిచేసేలా రూపొందించబడింది. దీని అనుమతించదగిన పరిసర ఉష్ణోగ్రత -40°C నుండి +50°C వరకు ఉంటుంది, గరిష్టంగా 24-గంటల సగటు ఉష్ణోగ్రత 35°C వరకు ఉంటుంది. తేమ ప్రమాణాల కోసం, 24-గంటల సాపేక్ష ఆర్ద్రత గరిష్టంగా 95%కి చేరుకోవచ్చు, అయితే నెలవారీ సగటు విలువ 90% మించకూడదు. ఇన్‌స్టాలేషన్ ప్రదేశం తప్పనిసరిగా పేలుడు లేదా తినివేయు ఆవిరి, తీవ్రమైన యాంత్రిక ప్రభావాలు మరియు నిరంతర భారీ వైబ్రేషన్ లేకుండా ఉండాలి. GB/T 5582 కింద పేర్కొన్న విధంగా కాలుష్య గ్రేడ్ క్లాస్ IIIని అధిగమించకూడదు మరియు యూనిట్ గ్రేడ్ 9 నిరోధానికి భూకంప అర్హతను ఉత్తీర్ణత సాధించింది. 1000 మీ కంటే ఎక్కువ ఎత్తులో ఉన్న ప్రాజెక్ట్‌ల కోసం, కొనుగోలుదారులు SF₆ ఛార్జింగ్ ఒత్తిడిని సముచితంగా సర్దుబాటు చేయమని తయారీదారుకు తెలియజేయాలి. ఏదైనా అసాధారణమైన సైట్ పర్యావరణ అవసరాలకు ఆర్డర్ ప్లేస్‌మెంట్‌కు ముందు తయారీదారులు, సరఫరాదారులు మరియు తుది కస్టమర్‌ల మధ్య ఉమ్మడి నిర్ధారణ అవసరం. ఉదాహరణగా, 2000 m కంటే ఎక్కువ ఎత్తులో ఉన్న సంస్థాపనలకు ట్యాంక్ లోపల అంతర్గత ఓవర్‌వోల్టేజ్ ప్రమాదాలను తగ్గించడానికి సవరించిన గ్యాస్ ప్రెజర్ సెట్టింగ్‌లు అవసరం కావచ్చు.
భూగర్భ సబ్స్టేషన్లు భూగర్భ విద్యుత్ సౌకర్యాలు సాధారణంగా పరిమిత వినియోగ ప్రాంతం మరియు కఠినమైన వెంటిలేషన్ పరిమితుల ద్వారా పరిమితం చేయబడతాయి. కాంపాక్ట్ సీల్డ్ GIS డిజైన్ ప్రతికూల పర్యావరణ ప్రభావాలను బలహీనపరిచేటప్పుడు పరిమితం చేయబడిన స్థలాన్ని గరిష్టంగా ఉపయోగించడంలో డిజైనర్‌లకు సహాయపడుతుంది, ఇది కాంపాక్ట్ సబ్స్టేషన్లు మరియు సెకండరీ డిస్ట్రిబ్యూషన్ స్టేషన్‌లలో విలీనం చేయడానికి ఉత్పత్తిని అనువైనదిగా చేస్తుంది.
పారిశ్రామిక మరియు మైనింగ్ ప్రాంగణాలు పారిశ్రామిక మరియు మైనింగ్ సైట్‌లు మోటర్‌లు, ట్రాన్స్‌ఫార్మర్లు, అవుట్‌గోయింగ్ ఫీడర్‌లు మరియు స్థానిక పంపిణీ గ్రిడ్‌లను అందించడానికి నమ్మకమైన మీడియం-వోల్టేజ్ స్విచింగ్ మరియు ప్రొటెక్టివ్ హార్డ్‌వేర్ కోసం పిలుపునిస్తాయి. సీల్డ్ ట్యాంక్ అంతర్గత భాగాలను కాలుష్యం నుండి రక్షిస్తుంది మరియు ఆన్-సైట్ పవర్ సిస్టమ్‌లకు అవసరమైన అన్ని మార్పిడి, రక్షణ, ఐసోలేషన్ మరియు పర్యవేక్షణ సామర్థ్యాలను సరఫరా చేస్తుంది.
రైల్వే మరియు ట్రాన్స్‌పోర్ట్ ఇన్‌ఫ్రాస్ట్రక్చర్ రైల్వే డిపోలు, ఎయిర్‌పోర్ట్ యుటిలిటీస్ మరియు అనుబంధ రవాణా అవస్థాపనకు అనేక రకాల లోడ్‌ల మధ్య స్థిరమైన విద్యుత్ సరఫరా అవసరం. మాడ్యులర్ స్విచ్ గేర్‌ను కేంద్రీకృత పంపిణీ వ్యవస్థలో అనుకూల ఫీడర్ మరియు రక్షణ పథకాలతో కాన్ఫిగర్ చేయవచ్చు, రవాణా ప్రాజెక్టుల కోసం కాంపాక్ట్ మీడియం-వోల్టేజ్ పవర్ సొల్యూషన్‌లను అభివృద్ధి చేయడంలో ఇంటిగ్రేటర్‌లకు సహాయం చేస్తుంది.
అర్బన్ డిస్ట్రిబ్యూషన్ నెట్‌వర్క్‌లు అందుబాటులో ఉన్న భూమి సాధారణంగా నగర కేంద్రాలు మరియు నివాస పరిసరాల్లో చాలా తక్కువగా ఉంటుంది. కాంపాక్ట్ గ్యాస్-ఇన్సులేటెడ్ స్విచ్‌గేర్‌ను సబ్స్టేషన్లు మరియు డిస్ట్రిబ్యూషన్ హబ్‌లలో అమర్చవచ్చు, ఇక్కడ సాంప్రదాయ ఎయిర్-ఇన్సులేటెడ్ స్విచ్‌గేర్ చాలా పెద్ద ఇన్‌స్టాలేషన్ స్థలాన్ని డిమాండ్ చేస్తుంది. దీని క్లోజ్డ్ ట్యాంక్ నిర్మాణం కూడా ప్రైమరీ సర్క్యూట్‌లో యాంబియంట్ జోక్యాన్ని తగ్గిస్తుంది.
తీర మరియు ఎత్తైన ప్రాంతాలు ప్రామాణిక విద్యుత్ పరికరాలు అధిక తేమ, ఉప్పు కాలుష్యం, ఎత్తు ప్రభావాలు మరియు పదునైన ఉష్ణోగ్రత హెచ్చుతగ్గులకు లోనవుతాయి. USRM6 యొక్క పరివేష్టిత ప్రైమరీ సర్క్యూట్ ఈ కఠినమైన పరిస్థితులకు ప్రత్యక్షంగా గురికావడాన్ని తగ్గిస్తుంది. ప్రాజెక్ట్ బృందాలు అత్యంత అనుకూలమైన కాన్ఫిగరేషన్ మరియు పని సెట్టింగ్‌లను నిర్ధారించడానికి ఎంపిక దశలో సైట్-నిర్దిష్ట ఆపరేటింగ్ పారామితులను విశ్లేషించవచ్చు.
24kV మరియు 33kV SF₆ GISలను సోర్సింగ్ చేస్తున్నప్పుడు, కొనుగోలుదారులు కేవలం రేటెడ్ వోల్టేజ్ ఆధారంగా కొనుగోలు నిర్ణయాలు తీసుకోకుండా పూర్తి విద్యుత్ పథకాన్ని సమీక్షించాలి. సాంకేతిక మదింపులో రేటెడ్ వోల్టేజ్ స్థాయిలు, ఇన్సులేషన్ అవసరాలు, సర్క్యూట్ బ్రేకర్ లేదా లోడ్ స్విచ్ ఆప్షన్‌లు, ఫీడర్ పరిమాణాలు, బస్‌బార్ ఏర్పాట్లు, ఎర్తింగ్ స్కీమ్‌లు, రక్షణ మరియు మీటరింగ్ ఫంక్షన్లు, ఇన్‌స్టాలేషన్ ఎత్తు, ఉష్ణోగ్రత, తేమ, కాలుష్య గ్రేడ్, కమ్యూనికేషన్ ఇంటర్‌ఫేస్‌లు మరియు వర్తించే IEC మరియు GB ప్రమాణాలకు అనుగుణంగా ఉండాలి.
సింగిల్-లైన్ డయాగ్రామ్‌లు మరియు వాస్తవ సైట్ ఆపరేటింగ్ పరిస్థితుల ఆధారంగా రూపొందించిన USRM6 కాన్ఫిగరేషన్‌ను నిర్వచించడానికి Usune యొక్క ఇంజనీరింగ్ బృందం ప్రాజెక్ట్ ఇంజనీర్లు మరియు సిస్టమ్ ఇంటిగ్రేటర్‌లతో సహకరిస్తుంది.
ఖచ్చితమైన నాణ్యత హామీ Usune తయారీ, ఫ్యాక్టరీ అంగీకార పరీక్ష మరియు ఉత్పత్తి పంపిణీకి సంబంధించిన అధికారిక నాణ్యత హామీ వర్క్‌ఫ్లోలను నిర్వహిస్తుంది. ISO 9001 ప్రమాణాలు స్థిరమైన ఉత్పత్తి నాణ్యతను బలపరుస్తాయి, అయితే ISO 14001 మరియు ISO 45001 ఫ్రేమ్‌వర్క్‌లు పర్యావరణ నిర్వహణ మరియు వృత్తిపరమైన ఆరోగ్యం మరియు భద్రత నిర్వహణను నియంత్రిస్తాయి.
టైలర్డ్ మాడ్యులర్ కాన్ఫిగరేషన్‌లు వివిధ సర్క్యూట్ ఫంక్షన్లు మరియు పంపిణీ అవసరాలకు అనుగుణంగా అనువైన మాడ్యూల్ కలయికలను Usune అందిస్తుంది. ఈ సేవ EPC సంస్థలు, ఎలక్ట్రికల్ సిస్టమ్ ఇంటిగ్రేటర్‌లు, డిస్ట్రిబ్యూటర్‌లు మరియు ప్రొక్యూర్‌మెంట్ టీమ్‌లకు అనుకూలంగా ఉంటుంది, వారు నియమించబడిన ఎలక్ట్రికల్ డ్రాయింగ్‌ల ప్రకారం అనుకూలీకరించిన స్విచ్‌గేర్ అవసరం.
ప్రపంచవ్యాప్తంగా గుర్తింపు పొందిన వర్తింపు ఉత్పత్తి రూపకల్పన IEC అంతర్జాతీయ ప్రమాణాలు మరియు చైనీస్ GB స్పెసిఫికేషన్‌లు రెండింటికి అనుగుణంగా ఉంటుంది మరియు CE ధృవీకరణను అందించవచ్చు. ఈ ఏర్పాటు విభిన్న విదేశీ మార్కెట్లను లక్ష్యంగా చేసుకునే వినియోగదారులకు మద్దతు ఇస్తుంది. వర్తించే ప్రమాణాలు మరియు ధృవీకరణ నియమాలు గమ్యస్థాన దేశం కోడ్‌లు మరియు ప్రాజెక్ట్ సాంకేతిక వివరణలకు వ్యతిరేకంగా ధృవీకరించబడతాయి.
GIS ప్రాజెక్ట్‌లకు ప్రత్యేక ఇంజనీరింగ్ మద్దతు, ఉత్పత్తి ప్రారంభించే ముందు సరైన కాన్ఫిగరేషన్‌లో లాక్ చేయడం చాలా కీలకం. వినియోగదారులు సింగిల్-లైన్ డ్రాయింగ్‌లు, రేట్ చేయబడిన వోల్టేజ్ అవసరాలు, ఫీడర్ షెడ్యూల్‌లు, ఎత్తు డేటా మరియు పర్యావరణ వివరాలను Usune యొక్క ఇంజనీరింగ్ బృందంతో సాంకేతిక సంప్రదింపుల కోసం పంచుకోవచ్చు.
| నం. | వస్తువులు | యూనిట్ | లోడ్ బ్రేక్ స్విచ్ యూనిట్ | కలయిక యూనిట్ | సర్క్యూట్ బ్రేకర్ యూనిట్ | |
| 1 | రేట్ చేయబడిన వోల్టేజ్ | కె.వి | 12/24 | 12/24 | 12/24 | |
| 2 | రేట్ చేయబడిన ఫ్రీక్వెన్సీ | Hz | 50 | 50 | 50 | |
| 3 | రేట్ చేయబడిన కరెంట్ | A | 630 | 125 (ఫ్యూజ్ కరెంట్‌పై ఆధారపడి ఉంటుంది) | 630 | |
| 4 | రేట్ చేయబడిన ఇన్సులేషన్ స్థాయి | 1నిమి ఫ్రీక్వెన్సీ ఒత్తిడిని తట్టుకుంది | కె.వి | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| లైటింగ్ ప్రేరణ వోల్టేజీని తట్టుకుంది | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | రేట్ చేయబడిన షార్ట్ సర్క్యూట్ కరెంట్‌ను తట్టుకుంటుంది | kA/s | 25/4 | —— | 25/4 | |
| 6 | రేటెడ్ పీక్ కరెంట్‌ను తట్టుకుంటుంది | kA | 63 | —— | 63 | |
| 7 | రేటెడ్ షార్ట్ సర్క్యూట్ మేకింగ్ కరెంట్ | kA | 63 | HV ఫ్యూజ్ ద్వారా పరిమితం చేయబడింది | 63 | |
| 8 | రేట్ చేయబడిన షార్ట్ సర్క్యూట్ బ్రేకింగ్ కరెంట్ | kA | —— | HV ఫ్యూజ్ ద్వారా పరిమితం చేయబడింది | 25/25 | |
| 9 | రేట్ చేయబడిన ట్రాన్స్మిషన్ కరెంట్ | A | —— | 1700/1400 | —— | |
| 10 | రేట్ చేయబడిన సక్రియ లోడ్ బ్రేకింగ్ కరెంట్ | A | 630 | —— | —— | |
| 11 | రేట్ చేయబడిన క్లోజ్డ్-లూప్ బ్రేకింగ్ కరెంట్ | A | 630 | —— | 630 | |
| 12 | యాంత్రిక జీవితం | లోడ్ బ్రేక్ స్విచ్/CB | టైమ్స్ | 10000 | 10000 | 20000 |
| ఐసోలేషన్/గ్రౌండ్ స్విచ్ | 5000 | 5000 | 5000 | |||
| 13 | సర్క్యూట్ నిరోధకత | μΩ | ≤150 | —— | ≤150 | |
| 14 | రేట్ చేయబడిన ఛార్జింగ్ ఒత్తిడి (20℃ గేజ్ ఒత్తిడి) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | గ్యాస్ వార్షిక సాపేక్ష లీకేజీ రేటు | % | 0.05 | 0.05 | 0.05 | |
| 16 | IP రక్షణ డిగ్రీ | క్యాబినెట్ | IP4X | IP4X | IP4X | |
| గ్యాస్ ట్యాంక్ | IP67 | IP67 | IP67 | |||
కాస్-స్పేస్ రాకెట్ ప్రయోగ ప్రాజెక్ట్ సమయంలో, USRM6 సిరీస్ ప్రయోగ సౌకర్యం అంతటా మీడియం-వోల్టేజ్ విద్యుత్ పంపిణీని నిర్వహించడానికి తీసుకురాబడింది, దాని క్లిష్టమైన మౌలిక సదుపాయాలు మరియు దానితో ముడిపడి ఉన్న విద్యుత్ లోడ్లు రెండింటినీ కవర్ చేస్తుంది. లాంచ్ సైట్‌లో డిస్ట్రిబ్యూషన్ స్విచ్ గేర్ అవసరమైన పరికరాలు మరియు సహాయక ఇన్‌స్టాలేషన్‌ల కోసం మారడం, రక్షణ, ఐసోలేషన్ మరియు పర్యవేక్షణను ఆధారపడేలా ఉంచుతుందని భావిస్తున్నారు - మరియు సాపేక్షంగా పరిమిత విద్యుత్ వాతావరణంలో కూడా స్థిరమైన పనితీరును కలిగి ఉంటుంది. ప్రధాన సర్క్యూట్ SF6-పరివేష్టిత ఇన్సులేటెడ్ స్ట్రక్చర్‌లో ఉన్నందున, USRM6 సిరీస్ దానిని బాహ్య పర్యావరణ పరిస్థితుల నుండి చాలావరకు కాపాడుతుంది, ఈ లక్షణం కఠినమైన అవసరాలలో పనిచేసే ప్రత్యేక మౌలిక సదుపాయాలకు చాలా ముఖ్యమైనది.
స్విచ్ గేర్ యొక్క మాడ్యులర్ కాన్ఫిగరేషన్ కూడా ప్రాజెక్ట్ యొక్క డిస్ట్రిబ్యూషన్ ఆర్కిటెక్చర్‌కు సరిపోయేలా అమరికకు తగినంత అక్షాంశాన్ని అందించింది. పవర్ నెట్‌వర్క్ డిజైన్‌కు అనుగుణంగా ఫంక్షనల్ యూనిట్‌లను సమీకరించవచ్చు మరియు విస్తరించదగిన ప్రధాన బస్సు నెట్‌వర్క్ కాన్ఫిగరేషన్ మరియు ఫ్యూచర్ సిస్టమ్ ప్లానింగ్ కోసం అదనపు హెడ్‌రూమ్‌ను సృష్టించింది. మొత్తం మీద, ఇది కాంపాక్ట్ స్ట్రక్చర్, క్లోజ్డ్ ఇన్సులేషన్ మరియు మాడ్యులర్ డిజైన్‌ల సమ్మేళనం, USRM6 సిరీస్‌ను కాస్-స్పేస్ రాకెట్ లాంచ్ ప్రాజెక్ట్‌కు తగిన మీడియం-వోల్టేజ్ డిస్ట్రిబ్యూషన్ సొల్యూషన్‌గా మార్చింది - ఇది విశ్వసనీయమైన ఇంకా అంతరిక్ష-సమర్థవంతమైన విద్యుత్ అవస్థాపన కోసం సౌకర్యం యొక్క అవసరానికి సమాధానం ఇచ్చింది.
USRM6 సిరీస్ వర్తించే అధిక-వోల్టేజ్ స్విచ్ గేర్ మరియు నియంత్రణ పరికరాల ప్రమాణాలకు సూచనగా రూపొందించబడింది, 3.6kV–40.5kV హై-వోల్టేజ్ AC లోడ్ బ్రేక్ స్విచ్‌ల కోసం GB 3804-2004, హై-వోల్టేజ్ AC కోసం GB 1984-2014తో సహా సర్క్యూట్ బ్రేకర్లు, HV AC లోడ్ బ్రేక్ స్విచ్-ఫ్యూజ్ కలయికల కోసం GB 16926-2009, HV AC ఐసోలేషన్ కోసం GB 1985-2014 స్విచ్‌లు మరియు గ్రౌండ్ స్విచ్‌లు మరియు GB 3906-2006 3.6kV–40.5kV AC మెటల్-క్లోజ్డ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్.
ఇది HV స్విచ్ గేర్ మరియు కంట్రోల్ గేర్, GB 4208-2008 కోసం సాధారణ సాంకేతిక అవసరాల కోసం GB/T 11022-2011ని కూడా సూచిస్తుంది. ఎన్‌క్లోజర్ రక్షణ కోసం, బాహ్య ఇన్సులేషన్ యొక్క కాలుష్య స్థాయికి GB/T 5582-1993, 3.6kV–40.5kV కోసం DL/T 404-2007 AC మెటల్-పరివేష్టిత స్విచ్ గేర్ మరియు కంట్రోల్ గేర్, మెకానికల్ మరియు ఎలక్ట్రికల్ ఉత్పత్తుల కోసం GB/T 13384-2008, GB 191-2008 ప్యాకేజింగ్ మరియు రవాణా గుర్తుల కోసం మరియు అధిక-వోల్టేజ్ ట్రాన్స్‌మిషన్‌లో ఇన్సులేషన్ కోఆర్డినేషన్ కోసం GB 311.1-2012 మరియు పంపిణీ పరికరాలు.
ఉసునే యొక్క నాణ్యత మరియు సమ్మతి ఫ్రేమ్‌వర్క్‌లో ISO 9001 క్వాలిటీ మేనేజ్‌మెంట్ సిస్టమ్, ISO 14001 ఎన్విరాన్‌మెంటల్ ఉన్నాయి మేనేజ్‌మెంట్ సిస్టమ్, ISO 45001 ఆక్యుపేషనల్ హెల్త్ అండ్ సేఫ్టీ మేనేజ్‌మెంట్ సిస్టమ్, IEC మరియు GB ప్రామాణిక సమ్మతి, మరియు CE సర్టిఫికేషన్. ప్రాజెక్ట్-నిర్దిష్ట సర్టిఫికేషన్ మరియు వర్తించే ప్రమాణాలు ప్రకారం నిర్ధారించబడాలి గమ్యం మార్కెట్ మరియు సాంకేతిక వివరణ.
ఇన్సులేటింగ్ గ్యాస్ లోపల శక్తివంతం చేయబడిన విద్యుత్ భాగాల యొక్క మూసివున్న నిర్మాణం ప్రధాన ప్రయోజనం పర్యావరణం. ఇది కాంపాక్ట్ స్ట్రక్చర్‌ను ఎనేబుల్ చేస్తుంది మరియు మెయిన్ సర్క్యూట్‌ను బాహ్యంగా ప్రత్యక్షంగా బహిర్గతం చేయడాన్ని తగ్గిస్తుంది పర్యావరణ పరిస్థితులు.
USRM6 సిరీస్ 24kV మరియు 33kV కాన్ఫిగరేషన్‌లతో సహా మీడియం-వోల్టేజ్ అప్లికేషన్‌ల కోసం రూపొందించబడింది. ఖచ్చితమైన రేట్ వోల్టేజ్, ఇన్సులేషన్ స్థాయి మరియు కాన్ఫిగరేషన్ ప్రాజెక్ట్ స్పెసిఫికేషన్ ప్రకారం నిర్ధారించబడాలి.
అవును. పేర్కొన్న సేవ ఎత్తు 4000 మీ. 1000 మీ కంటే ఎక్కువ ఇన్‌స్టాలేషన్‌ల కోసం, కస్టమర్‌లు ఉసున్‌లో తెలియజేయాలి ముందుగానే తద్వారా తగిన గ్యాస్ ఛార్జింగ్ ఒత్తిడిని అంచనా వేయవచ్చు. 2000 m పైన ప్రత్యేక అవసరాలు ఉండాలి సాంకేతిక రూపకల్పన సమయంలో నిర్ధారించబడింది.

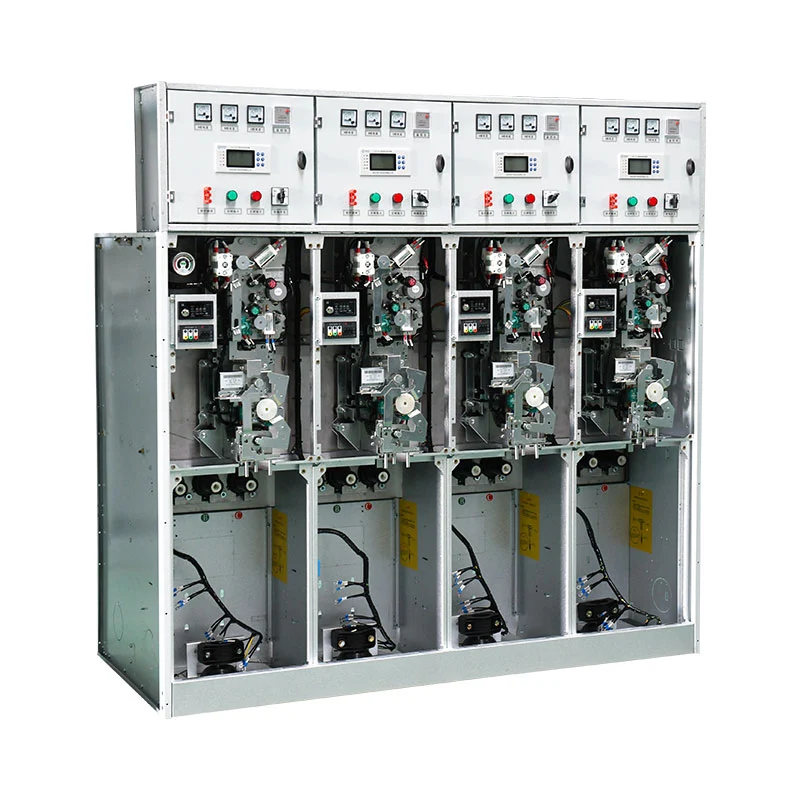

USRM6 సిరీస్ మాడ్యులర్ కాన్ఫిగరేషన్ కాన్సెప్ట్‌ను ఉపయోగిస్తుంది. లోడ్ బ్రేక్ స్విచ్ యూనిట్లు, కాంబినేషన్ యూనిట్లు, సర్క్యూట్ బ్రేకర్ యూనిట్లు, మరియు విస్తరించదగిన ప్రధాన బస్సు ఏర్పాట్లు అవసరమైన విద్యుత్ పథకం ప్రకారం ఎంచుకోవచ్చు.
సాధారణ అప్లికేషన్లలో సెకండరీ ట్రాన్స్‌ఫార్మర్ సబ్స్టేషన్లు, పారిశ్రామిక మరియు మైనింగ్ సౌకర్యాలు, రైల్వేలు, విమానాశ్రయాలు, పట్టణ పంపిణీ నెట్‌వర్క్‌లు, నివాస ప్రాంతాలు, భూగర్భ సౌకర్యాలు మరియు సాపేక్షంగా డిమాండ్ ఉన్న స్థానాలు పర్యావరణ పరిస్థితులు.
ఖచ్చితమైన కొటేషన్ కోసం, కొనుగోలుదారులు రేట్ చేయబడిన వోల్టేజ్, సింగిల్-లైన్ రేఖాచిత్రం, అవసరమైన ఫీడర్ల సంఖ్యను అందించాలి స్విచింగ్ ఫంక్షన్లు, సర్క్యూట్ బ్రేకర్ లేదా లోడ్ బ్రేక్ స్విచ్ అవసరాలు, బస్ కాన్ఫిగరేషన్, ఇన్‌స్టాలేషన్ ఎత్తు, పర్యావరణ పరిస్థితులు, రక్షణ అవసరాలు మరియు గమ్యస్థాన మార్కెట్.
మీడియం-వోల్టేజ్ డిస్ట్రిబ్యూషన్ ప్రాజెక్ట్‌ల కోసం కాంపాక్ట్ కొలతలు, పర్యావరణ అనుకూలత, మాడ్యులర్ అవసరం కాన్ఫిగరేషన్ మరియు తగ్గిన నిర్వహణ అవసరాలు, USRM6 సిరీస్ ప్రాక్టికల్ గ్యాస్-ఇన్సులేటెడ్ స్విచ్ గేర్‌ను అందిస్తుంది పరిష్కారం.
Usune నుండి USRM6 సిరీస్ పరివేష్టిత SF6 ఇన్సులేషన్, మాడ్యులర్ ఫంక్షనల్ యూనిట్లు, విస్తరించదగిన బస్ కాన్ఫిగరేషన్, మరియు స్విచింగ్, రక్షణ, కొలత మరియు పర్యవేక్షణ విధులు. ISO 9001, ISO 14001, ISO 45001, IEC ద్వారా మద్దతు ఉంది మరియు GB ప్రమాణాలు మరియు CE సర్టిఫికేషన్, Usune 24kvని మూల్యాంకనం చేసే వినియోగదారుల కోసం ప్రాజెక్ట్-ఆధారిత పరిష్కారాన్ని అందిస్తుంది. పారిశ్రామిక, మౌలిక సదుపాయాలు, పట్టణ మరియు ప్రత్యేక విద్యుత్ పంపిణీ కోసం 33kv Sf6 Gis గ్యాస్ ఇన్సులేటెడ్ స్విచ్‌గేర్ అప్లికేషన్లు.
