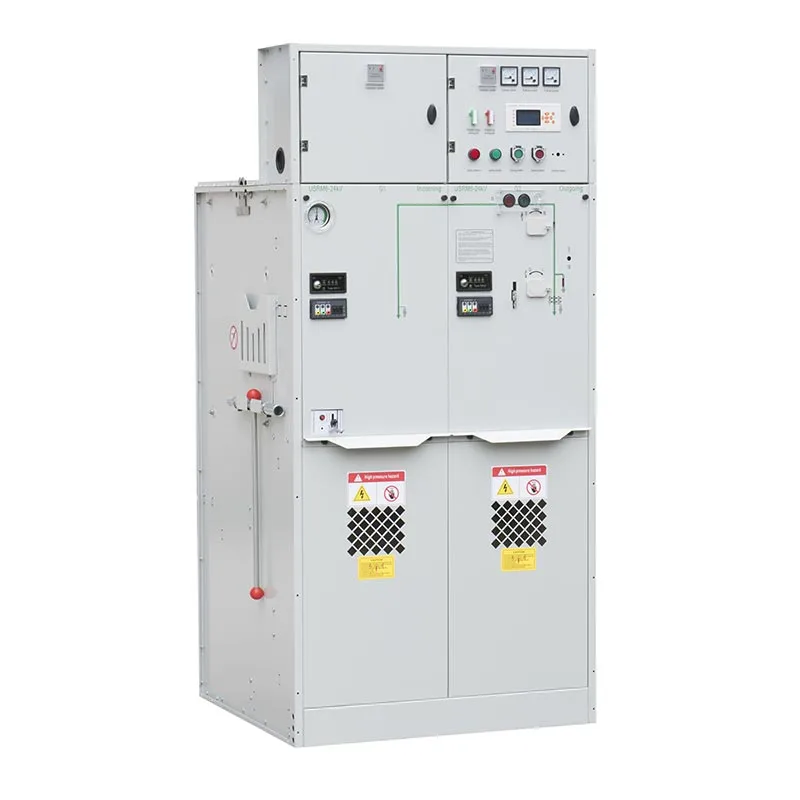

22kV SF6 GIS RMU రింగ్ మెయిన్ యూనిట్ స్విచ్గేర్ కొనుగోలుదారుల కోసం, ప్రధాన అంశాలు పనితీరును మార్చడం మాత్రమే కాదు, లోపాలను ఎంత త్వరగా గుర్తించవచ్చు, ఆపరేటర్లు ఎంత సురక్షితంగా పరికరాలను యాక్సెస్ చేయగలరు మరియు ఎంత నిర్వహణ ఉంది దాని సేవా జీవితమంతా అవసరం. Usune అధిక-వోల్టేజ్ ప్రత్యక్ష సూచన, తప్పు ద్వారా ఈ అవసరాలను పరిష్కరిస్తుంది సూచికలు, మైక్రోకంప్యూటర్ రక్షణ మరియు ప్రెజర్-సీల్డ్ గ్యాస్ సిస్టమ్.
RMU దశ-నుండి-దశ మరియు దశ-నుండి-గ్రౌండ్ లోపాల కోసం తప్పు సూచికలను కలిగి ఉంటుంది. ఒకసారి తప్పు జరిగితే, ప్రభావిత విభాగాన్ని గుర్తించడానికి మరియు తప్పు పాయింట్ను గుర్తించడంలో ఆపరేటింగ్ సిబ్బందికి సహాయపడటానికి సూచిక అలారంను అందిస్తుంది మరింత సమర్థవంతంగా.
మానిటరింగ్ సెంటర్కు కనెక్ట్ చేయబడిన పంపిణీ నెట్వర్క్ల కోసం, తప్పు సమాచారాన్ని కూడా పంపవచ్చు పర్యవేక్షణ సర్వర్, నియంత్రణ గదిపై ఆధారపడకుండా తప్పు ప్రాంతం మరియు నిర్దిష్ట స్థానాన్ని గుర్తించడానికి అనుమతిస్తుంది పూర్తిగా మాన్యువల్ తనిఖీపై.
హై-వోల్టేజ్ లైవ్ ఇండికేషన్ పరికరం ప్రైమరీ సర్క్యూట్ ఉందో లేదో తనిఖీ చేయడానికి దృశ్యమాన రిమైండర్ను అందిస్తుంది శక్తివంతమైంది. ఆపరేషన్కు ముందు ఎలక్ట్రికల్ స్థితిని నిర్ధారించడంలో ఆపరేటర్లకు సహాయం చేయడానికి ఇది దశ ధృవీకరణకు కూడా మద్దతు ఇస్తుంది.
ఎలక్ట్రికల్ ఇంటర్లాకింగ్ కనెక్షన్ మరియు అనుబంధిత అయస్కాంత లాక్ కేబుల్ కంపార్ట్మెంట్ డోర్ ఉండకుండా నిరోధించవచ్చు ఇన్కమింగ్ కేబుల్ శక్తివంతంగా ఉన్నప్పుడు తెరవబడుతుంది, నిర్వహణ సమయంలో అదనపు రక్షణ పొరను అందిస్తుంది.
ఐచ్ఛిక మైక్రోకంప్యూటర్ రక్షణ, కొలత మరియు నియంత్రణ పరికరం సాంప్రదాయ విద్యుదయస్కాంత రిలేను భర్తీ చేస్తుంది డిజిటల్ మానిటరింగ్ టెక్నాలజీతో రక్షణ. ఇది లైన్లు, డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్లు మరియు ఇతర ప్రైమరీ కోసం ఉపయోగించవచ్చు పరికరాలు.
సిస్టమ్ ప్రస్తుత మరియు వోల్టేజ్ రక్షణ, కొలత, అలారం మరియు నియంత్రణ విధులు, సపోర్టింగ్ను ఏకీకృతం చేయగలదు ఇంటెలిజెంట్ పవర్ మేనేజ్మెంట్ మరియు కస్టమర్ యొక్క మానిటరింగ్ నెట్వర్క్తో కమ్యూనికేషన్.
| నం. | వస్తువులు | యూనిట్ | లోడ్ బ్రేక్ స్విచ్ యూనిట్ | కలయిక యూనిట్ | సర్క్యూట్ బ్రేకర్ యూనిట్ |
| 1 | రేట్ చేయబడిన వోల్టేజ్ | కె.వి | 12/24 | 12/24 | 12/24 |
| 2 | రేట్ చేయబడిన ఫ్రీక్వెన్సీ | Hz | 50 | 50 | 50 |
| 3 | రేట్ చేయబడిన కరెంట్ | A | 630 | 125 (ఫ్యూజ్ కరెంట్పై ఆధారపడి ఉంటుంది) | 630 |
| 4 | రేట్ చేయబడిన ఇన్సులేషన్ స్థాయి-1నిమి ఫ్రీక్వెన్సీ వోల్టేజీని తట్టుకుంటుంది-ఇంటర్ ఫేజ్, గ్రౌండ్ | కె.వి | 42/65 | 42/65 | 42/65 |
| రేట్ చేయబడిన ఇన్సులేషన్ స్థాయి-1నిమి ఫ్రీక్వెన్సీ వోల్టేజ్-ఐసోలేటింగ్ దూరాన్ని తట్టుకుంటుంది | కె.వి | 48/79 | 48/79 | 48/79 | |
| రేట్ చేయబడిన ఇన్సులేషన్ స్థాయి-1నిమి ఫ్రీక్వెన్సీ తట్టుకోగల వోల్టేజ్-నియంత్రణ మరియు సహాయక సర్క్యూట్ | కె.వి | 2/2 | 2/2 | 2/2 | |
| రేట్ చేయబడిన ఇన్సులేషన్ స్థాయి-లైటింగ్ ఇంపల్స్ వోల్టేజీని తట్టుకోగలవు-ఇంటర్ ఫేజ్, గ్రౌండ్ | కె.వి | 75/125 | 75/125 | 75/125 | |
| రేట్ చేయబడిన ఇన్సులేషన్ స్థాయి-లైటింగ్ ఇంపల్స్ వోల్టేజ్-ఐసోలేటింగ్ దూరాన్ని తట్టుకుంటుంది | కె.వి | 85/145 | 85/145 | 85/145 | |
| 5 | రేట్ చేయబడిన షార్ట్ సర్క్యూట్ కరెంట్ను తట్టుకుంటుంది | kA/s | 25/4 | —— | 25/4 |
| 6 | రేటెడ్ పీక్ కరెంట్ను తట్టుకుంటుంది | kA | 63 | —— | 63 |
| 7 | రేటెడ్ షార్ట్ సర్క్యూట్ మేకింగ్ కరెంట్ | kA | 63 | HV ఫ్యూజ్ ద్వారా పరిమితం చేయబడింది | 63 |
| 8 | రేట్ చేయబడిన షార్ట్ సర్క్యూట్ బ్రేకింగ్ కరెంట్ | kA | —— | HV ఫ్యూజ్ ద్వారా పరిమితం చేయబడింది | 25/25 |
| 9 | రేట్ చేయబడిన ట్రాన్స్మిషన్ కరెంట్ | A | —— | 1700/1400 | —— |
| 10 | రేట్ చేయబడిన సక్రియ లోడ్ బ్రేకింగ్ కరెంట్ | A | 630 | —— | —— |
| 11 | రేట్ చేయబడిన క్లోజ్డ్-లూప్ బ్రేకింగ్ కరెంట్ | A | 630 | —— | 630 |
| 12 | మెకానికల్ లైఫ్-లోడ్ బ్రేక్ స్విచ్/CB | టైమ్స్ | 10000 | 10000 | 20000 |
| మెకానికల్ లైఫ్-ఐసోలేషన్/గ్రౌండ్ స్విచ్ | టైమ్స్ | 5000 | 5000 | 5000 | |
| 13 | సర్క్యూట్ నిరోధకత | μΩ | ≤150 | —— | ≤150 |
| 14 | రేట్ చేయబడిన ఛార్జింగ్ ప్రెజర్ (20℃ గేజ్ ప్రెజర్) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | గ్యాస్ వార్షిక సాపేక్ష లీకేజీ రేటు | % | 0.05 | 0.05 | 0.05 |
| 16 | IP రక్షణ డిగ్రీ-క్యాబినెట్ | IP4X | IP4X | IP4X | |
| IP రక్షణ డిగ్రీ-గ్యాస్ ట్యాంక్ | IP67 | IP67 | IP67 |
దశల మధ్య లేదా దశ మరియు భూమి మధ్య షార్ట్ సర్క్యూట్ సంభవించినప్పుడు, తప్పు సూచిక అలారంను అందిస్తుంది సూచన. మెయింటెనెన్స్ సిబ్బంది ప్రభావితమైన ఫీడర్ను గుర్తించడానికి మరియు లోపాన్ని తగ్గించడానికి సిగ్నల్ను ఉపయోగించవచ్చు స్థానం.
కేంద్రీకృత పర్యవేక్షణ అవసరమయ్యే ప్రాజెక్ట్ల కోసం, తప్పు సమాచారం పర్యవేక్షణ కేంద్రానికి ప్రసారం చేయబడుతుంది. ది పర్యవేక్షణ కంప్యూటర్ సంబంధిత తప్పు విభాగం మరియు స్థానాన్ని ప్రదర్శిస్తుంది, నిర్వహణ బృందాలు తగ్గించడంలో సహాయపడతాయి తప్పు-శోధన సమయం మరియు శక్తిని మరింత సమర్థవంతంగా పునరుద్ధరించండి.
SF6 క్యాబినెట్ యొక్క ప్రాథమిక భాగాలు సీల్డ్ సిస్టమ్గా రూపొందించబడ్డాయి మరియు సాధారణంగా రొటీన్ అవసరం లేదు సాధారణ ఆపరేటింగ్ పరిస్థితుల్లో పేర్కొన్న సేవా జీవితంలో నిర్వహణ.
గ్యాస్ ట్యాంక్ స్టెయిన్లెస్ స్టీల్ నుండి తయారు చేయబడింది, ఇది దీర్ఘకాలిక తుప్పు నిరోధకతను అందిస్తుంది. మెకానికల్ ఆపరేటింగ్ భాగాలు గ్యాస్ ట్యాంక్ వెలుపల ఉంచబడతాయి, తనిఖీ, ఆపరేషన్ మరియు భాగాలను భర్తీ చేస్తాయి సేవ అవసరమైనప్పుడు మరింత సౌకర్యవంతంగా ఉంటుంది.
విపరీతమైన దుమ్ము, ఇసుక లేదా కాలుష్యానికి గురయ్యే సంస్థాపనల కోసం, యాంత్రిక భ్రమణ భాగాల కాలానుగుణ తనిఖీ మరియు సరళత పరిస్థితులు సిఫార్సు చేయబడ్డాయి.
USRM6 సిరీస్ ప్రెజర్-సీల్డ్ గ్యాస్ సిస్టమ్ను ఉపయోగిస్తుంది మరియు సాధారణంగా ప్రత్యేక గ్యాస్ తనిఖీ అవసరం లేదు ఆపరేటింగ్ పరిస్థితులు.
ఆపరేషన్ ముందు, ఒత్తిడి గేజ్ తనిఖీ చేయాలి. సాధారణ పరిస్థితుల్లో, ఒత్తిడి సూచిక ఉండాలి గ్రీన్ ఆపరేటింగ్ ఏరియాలో ఉంటాయి. సూచన పీడనం 0.14 MPa, గ్యాస్ పీడనం పైన నిర్వహించబడుతుంది పేర్కొన్న సీలింగ్ పరిస్థితులలో 20 ° C వద్ద 0.135 MPa.
ఊహించిన వార్షిక గ్యాస్ లీకేజీ రేటు 0.1% కంటే తక్కువగా ఉంది, ఇది దీర్ఘకాలిక గ్యాస్ సీలింగ్ పనితీరుకు మద్దతు ఇస్తుంది.
22kv Sf6 Gis Rmu రింగ్ మెయిన్ యూనిట్ స్విచ్గేర్ IEC 298 అవసరాలకు సంబంధించి రూపొందించబడింది. సాధారణ ఆపరేటింగ్ పరిస్థితుల్లో 30 సంవత్సరాల కంటే ఎక్కువ సేవా జీవితం.
ఎయిర్టైట్ స్విచ్ డిజైన్ ఆశించిన సర్వీస్ వ్యవధిలో గ్యాస్ సీలింగ్ను నిర్వహించడంలో సహాయపడుతుంది, దీని అవసరాన్ని తగ్గిస్తుంది తరచుగా గ్యాస్-సంబంధిత నిర్వహణ మరియు దీర్ఘకాలిక నిర్వహణ ఖర్చులను నియంత్రించడంలో వినియోగదారులకు సహాయం చేస్తుంది.
| కీలక పరిశీలన | Usune 22kV SF6 GIS RMU | సంప్రదాయ RMU |
| ఇన్సులేషన్ | SF6 గ్యాస్ ఇన్సులేట్ చేయబడింది | పరికరాల రూపకల్పనపై ఆధారపడి ఉంటుంది |
| తప్పు గుర్తింపు | ఐచ్ఛిక స్థానిక మరియు రిమోట్ తప్పు సూచన | తరచుగా మాన్యువల్ తనిఖీపై ఎక్కువగా ఆధారపడుతుంది |
| మానిటరింగ్ | డిజిటల్ రక్షణ మరియు కమ్యూనికేషన్ అందుబాటులో ఉంది | ప్రత్యేక పర్యవేక్షణ పరికరాలు అవసరం కావచ్చు |
| భద్రత | ప్రత్యక్ష సూచిక మరియు ఎలక్ట్రికల్/మాగ్నెటిక్ ఇంటర్లాకింగ్ | కాన్ఫిగరేషన్పై ఆధారపడి ఉంటుంది |
| నిర్వహణ | తక్కువ నిర్వహణ అవసరాలతో సీలు చేయబడిన ప్రాథమిక వ్యవస్థ | నిర్వహణ అవసరాలు మారుతూ ఉంటాయి |
| గ్యాస్ ట్యాంక్ | స్టెయిన్లెస్ స్టీల్ సీల్డ్ ట్యాంక్ | నిర్మాణంపై ఆధారపడి ఉంటుంది |
| సేవా జీవితం | సాధారణ పరిస్థితుల్లో 30 సంవత్సరాలకు పైగా రూపొందించబడింది | ఉత్పత్తి రూపకల్పన మరియు నిర్వహణపై ఆధారపడి ఉంటుంది |
Usune 22kv Sf6 Gis Rmu రింగ్ మెయిన్ యూనిట్ స్విచ్ గేర్ బహుళ పారిశ్రామిక పంపిణీ నెట్వర్క్లకు అనుకూలంగా ఉంటుంది ఫీడర్లకు నమ్మకమైన స్విచ్చింగ్ మరియు ఫాస్ట్ ఫాల్ట్ లొకేషన్ అవసరం. తప్పు సూచికలు మరియు డిజిటల్ రక్షణ పరికరాలు సహాయపడతాయి నిర్వహణ బృందాలు అసాధారణ విభాగాలను మరింత సమర్థవంతంగా గుర్తిస్తాయి.
డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ల కోసం మైక్రోకంప్యూటర్ రక్షణ మరియు కొలత ఫంక్షన్లతో RMUని కాన్ఫిగర్ చేయవచ్చు, మీడియం-వోల్టేజ్ నెట్వర్క్లో ప్రస్తుత మరియు వోల్టేజ్ పర్యవేక్షణ, అలారం మరియు రక్షణ విధులను అందించడం.
ఇంటెలిజెంట్ పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్లను అభివృద్ధి చేస్తున్న కస్టమర్ల కోసం, RMU రక్షణ, కొలత, తప్పులను కనెక్ట్ చేయగలదు కేంద్ర పర్యవేక్షణ వ్యవస్థకు సూచన మరియు కమ్యూనికేషన్ విధులు, రిమోట్ తప్పు గుర్తింపుకు మద్దతు మరియు మరింత సమర్థవంతమైన నెట్వర్క్ నిర్వహణ.
ఒక వినియోగదారు బహుళ కలిగిన పారిశ్రామిక రింగ్ నెట్వర్క్ కోసం Usune 22kv Sf6 Gis Rmu రింగ్ మెయిన్ యూనిట్ స్విచ్గేర్ను ఉపయోగించారు ఇన్కమింగ్ మరియు అవుట్గోయింగ్ ఫీడర్లు. కమీషన్ సమయంలో, కస్టమర్ ఆపరేటర్లు త్వరగా చేయగలరా అనే దానిపై దృష్టి పెట్టారు దశ-నుండి-దశ లేదా దశ-నుండి-గ్రౌండ్ లోపం సంభవించినప్పుడు ప్రభావితమైన ఫీడర్ను గుర్తించండి. ఇంటిగ్రేటెడ్ తప్పు సూచిక స్థానిక అలారం సమాచారాన్ని అందించింది, నిర్వహణ సిబ్బందిని నిర్వహించే ముందు తప్పు విభాగాన్ని తగ్గించడంలో సహాయపడుతుంది ఆన్-సైట్ తనిఖీ.
ట్రాన్స్ఫార్మర్ డిస్ట్రిబ్యూషన్ అప్లికేషన్ కోసం, కస్టమర్ మైక్రోకంప్యూటర్ రక్షణతో RMUని ఎంచుకున్నారు మరియు నియంత్రణ పరికరం. సిస్టమ్ రక్షణ మరియు అలారంతో పాటు డిజిటల్ కరెంట్ మరియు వోల్టేజ్ పర్యవేక్షణను అందించింది విధులు. ట్రాన్స్ఫార్మర్ ఆపరేటింగ్ పరిస్థితులను పర్యవేక్షించడానికి కస్టమర్ ఈ కాన్ఫిగరేషన్ను మరింత సౌకర్యవంతంగా కనుగొన్నారు సాంప్రదాయ రిలే రక్షణపై మాత్రమే ఆధారపడటం కంటే.
కేంద్రీకృత పంపిణీ పర్యవేక్షణ అవసరమయ్యే కస్టమర్ RMU యొక్క తప్పు సూచన మరియు డిజిటల్ రక్షణను అనుసంధానించారు పర్యవేక్షణ కేంద్రానికి విధులు. ఒక తప్పు సిగ్నల్ ఉత్పత్తి అయినప్పుడు, పర్యవేక్షణ స్క్రీన్ గుర్తించగలదు సంబంధిత తప్పు విభాగం, ఫీల్డ్ ఇన్స్పెక్షన్ ఎక్కడ అవసరమో నిర్ణయించడానికి ఆపరేటింగ్ టీమ్ని అనుమతిస్తుంది ట్రబుల్షూటింగ్ సామర్థ్యాన్ని మెరుగుపరచండి.
సాధారణ సేవా పరిస్థితులలో RMUని ఆపరేట్ చేసే వినియోగదారుల కోసం, సీల్డ్ SF6 గ్యాస్ ట్యాంక్ అవసరాన్ని తగ్గిస్తుంది సాధారణ అంతర్గత నిర్వహణ. బాహ్య యాంత్రిక ఆపరేటింగ్ భాగాలకు కస్టమర్లు కూడా విలువ ఇస్తారు ఎందుకంటే అవి ఉండవచ్చు నిర్వహణ అవసరమైనప్పుడు మరింత సౌకర్యవంతంగా తనిఖీ చేయబడుతుంది లేదా భర్తీ చేయబడుతుంది.
జెజియాంగ్ ఉసునే ఎలక్ట్రిక్ కో., లిమిటెడ్. ISO 9001 క్వాలిటీ మేనేజ్మెంట్ సిస్టమ్, ISO ప్రకారం నిర్వహణ వ్యవస్థలను ఏర్పాటు చేసింది 14001 ఎన్విరాన్మెంటల్ మేనేజ్మెంట్ సిస్టమ్ మరియు ISO 45001 ఆక్యుపేషనల్ హెల్త్ అండ్ సేఫ్టీ మేనేజ్మెంట్ సిస్టమ్.
విభిన్న అంతర్జాతీయ మార్కెట్ అవసరాలను తీర్చడానికి, Usune మీడియం-వోల్టేజ్ స్విచ్గేర్ ఉత్పత్తులు సంబంధితంగా ఉన్నాయి IEC మరియు GB ప్రామాణిక రకం పరీక్షలు, వర్తించే ఉత్పత్తులు CE ధృవీకరణను పొందుతాయి. ఈ వ్యవస్థలు స్థిరమైన మద్దతునిస్తాయి మీడియం-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ ప్రాజెక్ట్ల కోసం తయారీ నాణ్యత, ఉత్పత్తి పరీక్ష మరియు సాంకేతిక సమ్మతి.
అవును. RMU దశ-నుండి-దశ మరియు దశ-నుండి-గ్రౌండ్ లోపాలను గుర్తించగల తప్పు సూచికలను కలిగి ఉంటుంది మరియు స్థానిక అలారం సూచనలను అందించడం.
అవును. సంబంధిత కమ్యూనికేషన్ మరియు పర్యవేక్షణ వ్యవస్థను కలిగి ఉన్నప్పుడు, తప్పు సమాచారం ప్రసారం చేయబడుతుంది ప్రభావిత విభాగం మరియు తప్పు స్థానం ప్రదర్శించబడే పర్యవేక్షణ కేంద్రానికి.
సాధారణ ఆపరేటింగ్ పరిస్థితుల్లో, ప్రెజర్-సీల్డ్ సిస్టమ్కు ప్రత్యేక సాధారణ గ్యాస్ తనిఖీ అవసరం లేదు. ది ప్రెజర్ గేజ్ ఆపరేషన్కు ముందు తనిఖీ చేయబడాలి మరియు సాధారణ పరిస్థితులలో ఆకుపచ్చ ప్రాంతంలో ఉండాలి.
USRM6 సిరీస్ సాధారణ ఆపరేటింగ్ పరిస్థితుల్లో 30 సంవత్సరాల కంటే ఎక్కువ సేవా జీవితం కోసం రూపొందించబడింది వార్షిక గ్యాస్ లీకేజీ రేటు 0.1% కంటే తక్కువగా ఉంటుందని అంచనా.
ఉసునే SF6 సీల్డ్ ఇన్సులేషన్, ఫాల్ట్ ఇండికేషన్, లైవ్-పార్ట్ ఇండికేషన్, సేఫ్టీ ఇంటర్లాకింగ్, డిజిటల్ మిళితం చేస్తుంది ఒక మీడియం-వోల్టేజ్ RMU సొల్యూషన్లో రక్షణ మరియు తక్కువ-నిర్వహణ ఆపరేషన్, ఇది ఆధునిక రింగ్కు అనుకూలంగా ఉంటుంది నెట్వర్క్ మరియు ఇంటెలిజెంట్ డిస్ట్రిబ్యూషన్ అప్లికేషన్లు.
