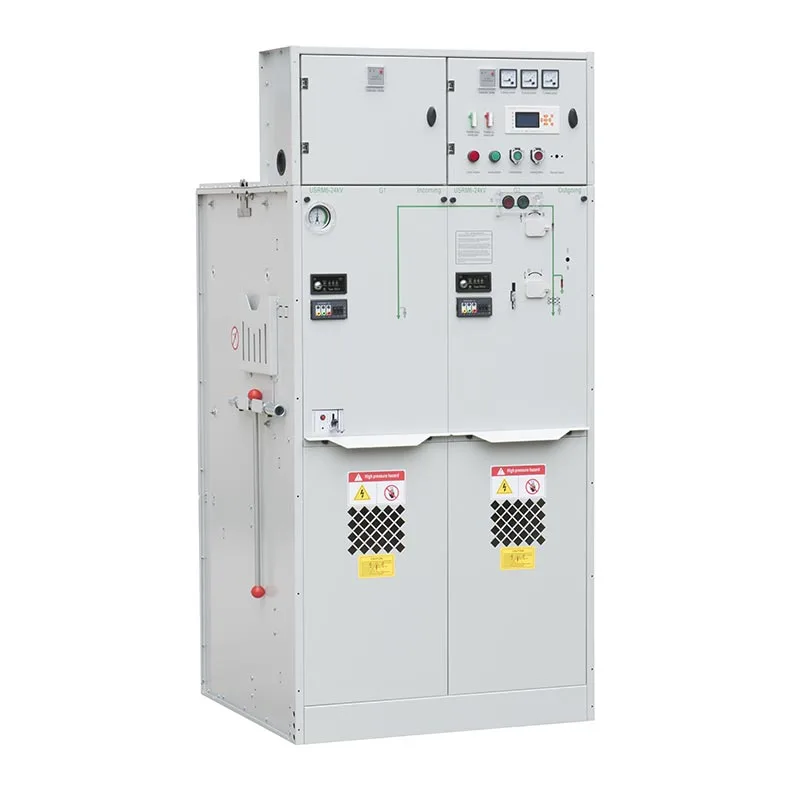

పూర్తిగా ఇన్సులేట్ చేయబడిన మరియు మూసివేయబడిన ప్రైమరీ సర్క్యూట్తో, IP67 స్టెయిన్లెస్ స్టీల్ గ్యాస్ ట్యాంక్, విస్తరించదగిన బస్బార్ సిస్టమ్ మరియు నమ్మకమైన ఆపరేటింగ్ మెకానిజం, Usune 630A గ్యాస్ ఇన్సులేటెడ్ స్విచ్గేర్ పారిశ్రామిక ప్లాంట్లు, ట్రాన్స్ఫార్మర్లకు అనుకూలంగా ఉంటుంది సబ్స్టేషన్లు, రింగ్ మెయిన్ నెట్వర్క్లు, వాణిజ్య సౌకర్యాలు మరియు మౌలిక సదుపాయాల ప్రాజెక్టులు ఇక్కడ కాంపాక్ట్ ఇన్స్టాలేషన్, భద్రత మరియు దీర్ఘకాలిక విశ్వసనీయత ముఖ్యమైనవి.

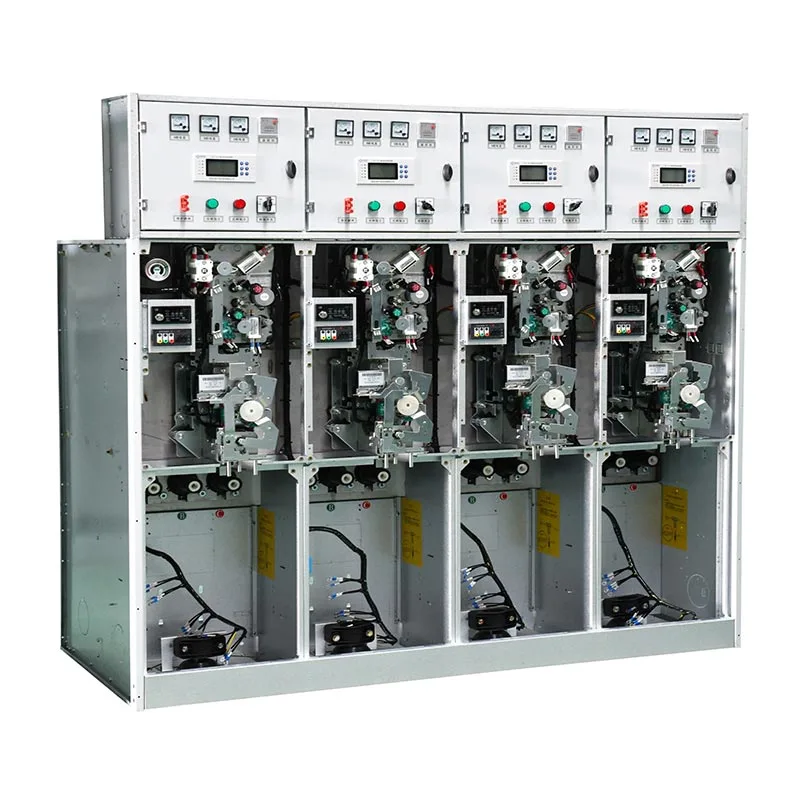

వేర్వేరు విద్యుత్ పంపిణీ ప్రాజెక్టులకు వేర్వేరు స్విచింగ్, రక్షణ మరియు కొలత విధులు అవసరం. USRM6 సిరీస్ C, F, V, M మరియు PT మాడ్యూళ్లను వాస్తవ నెట్వర్క్ డిజైన్ ప్రకారం కలపడానికి అనుమతిస్తుంది. ఆరు ప్రమాణాల వరకు ఫంక్షనల్ యూనిట్లు ఒక SF6 ఇన్సులేషన్ గ్యాస్ ట్యాంక్లో విలీనం చేయబడతాయి, అయితే విస్తరించదగిన యూనిట్లు దీని ద్వారా కనెక్ట్ చేయబడతాయి పూర్తిగా ఇన్సులేట్ చేయబడిన మరియు మూసివేయబడిన బస్బార్ కనెక్టర్లు.
630A కాన్ఫిగరేషన్ మీడియం-వోల్టేజ్ డిస్ట్రిబ్యూషన్ సిస్టమ్ల కోసం రూపొందించబడింది. సామర్ధ్యం. ఇన్కమింగ్ మరియు అవుట్గోయింగ్ ఫీడర్లు, ట్రాన్స్ఫార్మర్ కనెక్షన్లు, రింగ్ నెట్వర్క్లు మరియు ఇతర వాటి కోసం దీన్ని కాన్ఫిగర్ చేయవచ్చు కస్టమర్ యొక్క విద్యుత్ వ్యవస్థ ప్రకారం పంపిణీ ఏర్పాట్లు.
ప్రధాన బస్బార్ మరియు ప్రైమరీ స్విచింగ్ భాగాలు IP67తో స్టెయిన్లెస్ స్టీల్ వెల్డెడ్ గ్యాస్ ట్యాంక్ లోపల ఉంచబడ్డాయి. రక్షణ. ఈ నిర్మాణం దుమ్ము, నీటి ప్రవేశం, సంక్షేపణం మరియు అంతర్గత విద్యుత్ భాగాలను వేరుచేయడానికి సహాయపడుతుంది ఇతర బాహ్య పర్యావరణ ప్రభావాలు, డిమాండ్ ఇన్స్టాలేషన్ పరిసరాలకు స్విచ్గేర్ను అనుకూలంగా మార్చడం.
ప్రాధమిక సర్క్యూట్ గ్యాస్ ట్యాంక్ లోపల మూసివేయబడింది మరియు ఇన్సులేటెడ్ బుషింగ్ల ద్వారా బాహ్య సర్క్యూట్లకు కనెక్ట్ చేయబడింది మరియు పూర్తిగా ఇన్సులేట్ చేయబడిన వేరు చేయగలిగిన కనెక్టర్లు, శక్తితో కూడిన భాగాలకు ప్రత్యక్షంగా బహిర్గతం చేయడాన్ని తగ్గించడం. వ్యవస్థ కూడా ప్రెజర్ రిలీఫ్ పరికరం, ప్రెజర్ డిశ్చార్జ్ ఛానల్ మరియు మెకానికల్ ఇంటర్లాకింగ్ సిస్టమ్ను తగ్గించడంలో సహాయపడతాయి కార్యాచరణ ప్రమాదాలు మరియు తప్పు మార్పిడి కార్యకలాపాలను నిరోధించండి.
USRM6 సిరీస్ కోసం Usune స్వతంత్రంగా స్ప్రింగ్ ఆపరేటింగ్ మెకానిజంను అభివృద్ధి చేస్తుంది మరియు డిజైన్ చేస్తుంది. యంత్రాంగం ఉంది మెకానికల్ అనుగుణ్యతను మెరుగుపరచడానికి డిజైన్, తయారీ మరియు రన్-ఇన్ కమీషన్ ప్రక్రియల ద్వారా నియంత్రించబడుతుంది, ఆపరేటింగ్ స్థిరత్వం మరియు దీర్ఘకాలిక విశ్వసనీయత.
C యూనిట్ లోడ్ స్విచింగ్ మరియు పంపిణీ నియంత్రణ కోసం రూపొందించబడింది. ఇది ఇన్కమింగ్ మరియు అవుట్గోయింగ్ ఫీడర్కు అనుకూలంగా ఉంటుంది నమ్మకమైన లోడ్ స్విచింగ్ అవసరమయ్యే అప్లికేషన్లు మరియు రింగ్ నెట్వర్క్ సిస్టమ్లు.
స్విచింగ్ మరియు రక్షణ విధులను అందించడానికి F యూనిట్ ఫ్యూజ్లతో లోడ్ బ్రేక్ స్విచ్ను మిళితం చేస్తుంది. ఇది ముఖ్యంగా కాంపాక్ట్ రక్షణ పరికరాలు అవసరమయ్యే ట్రాన్స్ఫార్మర్ ఫీడర్ అప్లికేషన్లకు అనుకూలం.
V యూనిట్ సమగ్ర స్విచింగ్ మరియు రక్షణ విధులు అవసరమయ్యే అనువర్తనాల కోసం సర్క్యూట్ బ్రేకర్ను ఉపయోగిస్తుంది. ఇది సర్క్యూట్ అంతరాయం మరియు రక్షణ సమన్వయం ముఖ్యమైన ఫీడర్లు మరియు పంపిణీ పాయింట్లకు అనుకూలం.
M యూనిట్ విద్యుత్ కొలత మరియు మీటరింగ్ అవసరాల కోసం ప్రత్యేక కాన్ఫిగరేషన్ను అందిస్తుంది. ఇది కావచ్చు పూర్తి మీడియం-వోల్టేజ్ డిస్ట్రిబ్యూషన్ సిస్టమ్ను రూపొందించడానికి ఇతర ఫంక్షనల్ మాడ్యూల్స్తో అనుసంధానించబడింది.
PT యూనిట్ బస్బార్ వోల్టేజ్ కొలత మరియు సంబంధిత పర్యవేక్షణ అవసరాల కోసం రూపొందించబడింది. దీనితో కలపవచ్చు విద్యుత్ వ్యవస్థ రూపకల్పన ప్రకారం ఇతర మాడ్యూల్స్.
| నం. | వస్తువులు | యూనిట్ | లోడ్ బ్రేక్ స్విచ్ యూనిట్ | కలయిక యూనిట్ | సర్క్యూట్ బ్రేకర్ యూనిట్ |
| 1 | రేట్ చేయబడిన వోల్టేజ్ | కె.వి | 12/24 | 12/24 | 12/24 |
| 2 | రేట్ చేయబడిన ఫ్రీక్వెన్సీ | Hz | 50 | 50 | 50 |
| 3 | రేట్ చేయబడిన కరెంట్ | A | 630 | 125 (ఫ్యూజ్ కరెంట్పై ఆధారపడి ఉంటుంది) | 630 |
| 4 | రేట్ చేయబడిన ఇన్సులేషన్ స్థాయి-1నిమి ఫ్రీక్వెన్సీ వోల్టేజీని తట్టుకుంటుంది-ఇంటర్ ఫేజ్, గ్రౌండ్ | కె.వి | 42/65 | 42/65 | 42/65 |
| రేట్ చేయబడిన ఇన్సులేషన్ స్థాయి-1నిమి ఫ్రీక్వెన్సీ వోల్టేజ్-ఐసోలేటింగ్ దూరాన్ని తట్టుకుంటుంది | కె.వి | 48/79 | 48/79 | 48/79 | |
| రేట్ చేయబడిన ఇన్సులేషన్ స్థాయి-1నిమి ఫ్రీక్వెన్సీ తట్టుకోగల వోల్టేజ్-నియంత్రణ మరియు సహాయక సర్క్యూట్ | కె.వి | 2/2 | 2/2 | 2/2 | |
| రేట్ చేయబడిన ఇన్సులేషన్ స్థాయి-లైటింగ్ ఇంపల్స్ వోల్టేజీని తట్టుకోగలవు-ఇంటర్ ఫేజ్, గ్రౌండ్ | కె.వి | 75/125 | 75/125 | 75/125 | |
| రేట్ చేయబడిన ఇన్సులేషన్ స్థాయి-లైటింగ్ ఇంపల్స్ వోల్టేజ్-ఐసోలేటింగ్ దూరాన్ని తట్టుకుంటుంది | కె.వి | 85/145 | 85/145 | 85/145 | |
| 5 | రేట్ చేయబడిన షార్ట్ సర్క్యూట్ కరెంట్ను తట్టుకుంటుంది | kA/s | 25/4 | —— | 25/4 |
| 6 | రేటెడ్ పీక్ కరెంట్ను తట్టుకుంటుంది | kA | 63 | —— | 63 |
| 7 | రేటెడ్ షార్ట్ సర్క్యూట్ మేకింగ్ కరెంట్ | kA | 63 | HV ఫ్యూజ్ ద్వారా పరిమితం చేయబడింది | 63 |
| 8 | రేట్ చేయబడిన షార్ట్ సర్క్యూట్ బ్రేకింగ్ కరెంట్ | kA | —— | HV ఫ్యూజ్ ద్వారా పరిమితం చేయబడింది | 25/25 |
| 9 | రేట్ చేయబడిన ట్రాన్స్మిషన్ కరెంట్ | A | —— | 1700/1400 | —— |
| 10 | రేట్ చేయబడిన సక్రియ లోడ్ బ్రేకింగ్ కరెంట్ | A | 630 | —— | —— |
| 11 | రేట్ చేయబడిన క్లోజ్డ్-లూప్ బ్రేకింగ్ కరెంట్ | A | 630 | —— | 630 |
| 12 | మెకానికల్ లైఫ్-లోడ్ బ్రేక్ స్విచ్/CB | టైమ్స్ | 10000 | 10000 | 20000 |
| మెకానికల్ లైఫ్-ఐసోలేషన్/గ్రౌండ్ స్విచ్ | టైమ్స్ | 5000 | 5000 | 5000 | |
| 13 | సర్క్యూట్ నిరోధకత | μΩ | ≤150 | —— | ≤150 |
| 14 | రేట్ చేయబడిన ఛార్జింగ్ ప్రెజర్ (20℃ గేజ్ ప్రెజర్) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | గ్యాస్ వార్షిక సాపేక్ష లీకేజీ రేటు | % | 0.05 | 0.05 | 0.05 |
| 16 | IP రక్షణ డిగ్రీ-క్యాబినెట్ | IP4X | IP4X | IP4X | |
| IP రక్షణ డిగ్రీ-గ్యాస్ ట్యాంక్ | IP67 | IP67 | IP67 |
USRM6 సిరీస్ యొక్క ప్రధాన ప్రయోజనం వివిధ పంపిణీ నెట్వర్క్ నిర్మాణాలకు అనుగుణంగా దాని సామర్ధ్యం. వినియోగదారులు లోడ్ స్విచింగ్ కోసం C యూనిట్లు, ట్రాన్స్ఫార్మర్ రక్షణ కోసం F యూనిట్లు, సర్క్యూట్ బ్రేకర్ ప్రొటెక్షన్ ఉన్న V యూనిట్లను ఉపయోగించవచ్చు అవసరం, మరియు మీటరింగ్ మరియు వోల్టేజ్ కొలత అవసరమైనప్పుడు M లేదా PT యూనిట్లు.
రింగ్ మెయిన్ నెట్వర్క్ అప్లికేషన్ల కోసం, రింగ్ మెయిన్ క్యాబినెట్ను రూపొందించడానికి వివిధ మాడ్యూళ్లను కలపవచ్చు. భవిష్యత్ విస్తరణ ఎప్పుడు అవసరం, పూర్తిగా ఇన్సులేట్ చేయబడిన మరియు మూసివేయబడిన బస్బార్ కనెక్టర్లు అదనపు యూనిట్లను మార్చకుండా కనెక్ట్ చేయడానికి అనుమతిస్తాయి ప్రాథమిక స్విచ్ గేర్ వేదిక.
స్టెయిన్లెస్ స్టీల్ గ్యాస్ ట్యాంక్ IP67 రక్షణను అందిస్తుంది, ఇది దుమ్ము మరియు నీరు ప్రైమరీలోకి ప్రవేశించకుండా నిరోధించడంలో సహాయపడుతుంది పరికరాలు కంపార్ట్మెంట్. పరివేష్టిత నిర్మాణం వరదలు మరియు సంక్షేపణకు వ్యతిరేకంగా స్వల్పకాలిక రక్షణను కూడా అందిస్తుంది.
ఈ డిజైన్ పారిశ్రామిక మొక్కలు, భూగర్భ సబ్స్టేషన్లు మరియు తేమ, దుమ్ము లేదా ఇతర ప్రదేశాలకు విలువైనది పర్యావరణ కాలుష్యం సంప్రదాయ విద్యుత్ పరికరాలను ప్రభావితం చేస్తుంది.
| కీలక పరిశీలన | ఉసునే 630A గ్యాస్ ఇన్సులేటెడ్ స్విచ్గేర్ | సంప్రదాయ ఎయిర్-ఇన్సులేటెడ్ స్విచ్గేర్ |
| ప్రైమరీ సర్క్యూట్ | పూర్తిగా గ్యాస్ ట్యాంక్లో మూసివేయబడింది | చుట్టుపక్కల వాతావరణానికి మరింత బహిర్గతం |
| రక్షణ | IP67 గ్యాస్ ట్యాంక్ | సంస్థాపన పరిస్థితులపై మరింత ఆధారపడి ఉంటుంది |
| ఆకృతీకరణ | C/F/V/M/PT మాడ్యులర్ కలయిక | సాధారణంగా స్థిర క్యాబినెట్ కాన్ఫిగరేషన్ |
| విస్తరణ | విస్తరించదగిన ఇన్సులేటెడ్ బస్బార్ కనెక్షన్ | అదనపు సంస్థాపన స్థలం అవసరం కావచ్చు |
| సంస్థాపన | కాంపాక్ట్ నిర్మాణం | సాధారణంగా ఎక్కువ క్లియరెన్స్ అవసరం |
| పర్యావరణ అనుకూలత | దుమ్ము మరియు తేమ నుండి తగ్గిన ప్రభావం | పరిసర పరిస్థితులపై ఎక్కువగా ఆధారపడి ఉంటుంది |
| భద్రత | పరివేష్టిత ప్రైమరీ సర్క్యూట్ మరియు మెకానికల్ ఇంటర్లాక్ | రక్షణ పరికరాల నిర్మాణంపై ఆధారపడి ఉంటుంది |
బహుళ ఫీడర్లు మరియు ట్రాన్స్ఫార్మర్ కనెక్షన్లు ఉన్న ఫ్యాక్టరీల కోసం, కస్టమర్లు సి, ఎఫ్ మరియు వి యూనిట్లను దాని ప్రకారం కలపవచ్చు వివిధ సర్క్యూట్ విధులు. పరివేష్టిత ప్రైమరీ అయితే మాడ్యులర్ స్ట్రక్చర్ సిస్టమ్ కాన్ఫిగరేషన్ను సులభతరం చేస్తుంది సర్క్యూట్ పారిశ్రామిక వాతావరణంలో నమ్మకమైన ఆపరేషన్కు మద్దతు ఇస్తుంది.
ఇన్స్టాలేషన్ స్థలం పరిమితం చేయబడిన చోట, కాంపాక్ట్ గ్యాస్-ఇన్సులేటెడ్ నిర్మాణం మారడం, రక్షణ మరియు మీటరింగ్ను అనుమతిస్తుంది విధులు ఒక చిన్న పాదముద్రలో విలీనం చేయబడతాయి. ప్రాజెక్ట్ అంకితం అవసరమైనప్పుడు M మరియు PT యూనిట్లను జోడించవచ్చు కొలత విధులు.
రింగ్ నెట్వర్క్ అప్లికేషన్ల కోసం, రింగ్ మెయిన్ క్యాబినెట్ను రూపొందించడానికి బహుళ ఫంక్షనల్ మాడ్యూల్లను కలపవచ్చు. ది డిస్ట్రిబ్యూషన్ నెట్వర్క్కు భవిష్యత్తులో విస్తరణ అవసరమైనప్పుడు విస్తరించదగిన బస్బార్ సిస్టమ్ అదనపు సౌలభ్యాన్ని అందిస్తుంది.
మీడియం-వోల్టేజ్ డిస్ట్రిబ్యూషన్ అప్గ్రేడ్ కోసం ఒక తయారీ కస్టమర్ Usune 630A గ్యాస్ ఇన్సులేటెడ్ స్విచ్గేర్ను ఎంచుకున్నారు. ది కస్టమర్ కాంపాక్ట్ ఇన్స్టాలేషన్, నమ్మదగిన ఆపరేషన్ మరియు భవిష్యత్తు విస్తరణపై దృష్టి పెట్టారు. అప్లికేషన్ తర్వాత, కస్టమర్ మాడ్యులర్ C/F/V/M/PT కాన్ఫిగరేషన్ను అభినందించారు, ఇది సిస్టమ్ ఇంటిగ్రేషన్ మరియు మెరుగైన స్థలాన్ని సులభతరం చేసింది వినియోగం.
రింగ్ మెయిన్ డిస్ట్రిబ్యూషన్ ప్రాజెక్ట్ కోసం, కస్టమర్కు ఫ్లెక్సిబుల్ స్విచింగ్ మరియు ప్రొటెక్షన్ ఫంక్షన్లు అవసరం. USRM6 సిరీస్ విస్తరించదగిన మాడ్యూల్ కలయికలు మరియు ఇన్సులేటెడ్ బస్బార్ కనెక్షన్ల ద్వారా అవసరాన్ని తీర్చింది. కస్టమర్ దాని స్థిరమైన ఆపరేషన్, కాంపాక్ట్ డిజైన్ మరియు అనుకూలమైన సిస్టమ్ విస్తరణ సామర్థ్యాన్ని గుర్తించింది.
అధిక తేమతో కూడిన వాతావరణంలో పనిచేసే కస్టమర్ దాని IP67 కారణంగా ఉసునే గ్యాస్ ఇన్సులేటెడ్ స్విచ్గేర్ను ఎంచుకున్నారు. పరివేష్టిత గ్యాస్ ట్యాంక్ డిజైన్. కస్టమర్ తేమ, సంక్షేపణం మరియు బాహ్యానికి వ్యతిరేకంగా మెరుగైన రక్షణను విలువైనదిగా భావించారు కాలుష్యం, నిర్వహణ అవసరాలను తగ్గించడంలో సహాయపడుతుంది.
జెజియాంగ్ ఉసునే ఎలక్ట్రిక్ కో., లిమిటెడ్. ISO 9001 క్వాలిటీ మేనేజ్మెంట్ సిస్టమ్, ISO ప్రకారం నిర్వహణ వ్యవస్థలను ఏర్పాటు చేసింది 14001 ఎన్విరాన్మెంటల్ మేనేజ్మెంట్ సిస్టమ్ మరియు ISO 45001 ఆక్యుపేషనల్ హెల్త్ అండ్ సేఫ్టీ మేనేజ్మెంట్ సిస్టమ్.
విభిన్న అంతర్జాతీయ మార్కెట్ అవసరాలను తీర్చడానికి, Usune మీడియం-వోల్టేజ్ స్విచ్గేర్ ఉత్పత్తులు సంబంధితంగా ఉన్నాయి IEC మరియు GB ప్రామాణిక రకం పరీక్షలు, వర్తించే ఉత్పత్తులు CE ధృవీకరణను పొందుతాయి. ఈ ధృవపత్రాలు మరియు నాణ్యత నిర్వహణ వ్యవస్థలు స్థిరమైన తయారీ నాణ్యతకు మద్దతునిస్తాయి మరియు సాంకేతిక సమయంలో వినియోగదారులకు డాక్యుమెంటేషన్ను అందిస్తాయి మూల్యాంకనం మరియు ప్రాజెక్ట్ సేకరణ.
జెజియాంగ్ ఉసునే ఎలక్ట్రిక్ కో., లిమిటెడ్. మాడ్యులర్ స్విచ్ గేర్ డిజైన్, పూర్తిగా మూసివున్న IP67 గ్యాస్ ఇన్సులేషన్, సౌకర్యవంతమైన విశ్వసనీయ మీడియం-వోల్టేజ్ పంపిణీ పరిష్కారాలను అందించడానికి ఫంక్షనల్ కాన్ఫిగరేషన్లు మరియు నాణ్యత నిర్వహణ.
630A ఎలక్ట్రికల్ ప్యానెల్ గ్యాస్ ఇన్సులేటెడ్ స్విచ్గేర్ను కొనుగోలు చేసే కస్టమర్ల కోసం, ఉసునే తగిన కాన్ఫిగరేషన్లను అందిస్తుంది మారే విధులు, రక్షణ అవసరాలు, మీటరింగ్ అవసరాలు, బస్బార్ ఏర్పాట్లు మరియు ఇన్స్టాలేషన్ ప్రకారం పరిస్థితులు. ఇది కస్టమర్లు వారి వాస్తవ శక్తి చుట్టూ కాంపాక్ట్ మరియు ఫ్లెక్సిబుల్ స్విచ్గేర్ సిస్టమ్ను రూపొందించడానికి అనుమతిస్తుంది పంపిణీ అవసరాలు.
630A అనేది స్విచ్ గేర్ యొక్క రేటెడ్ కరెంట్ కాన్ఫిగరేషన్ను సూచిస్తుంది. అసలు ఆపరేటింగ్ కరెంట్, వోల్టేజ్ స్థాయి మరియు కస్టమర్ యొక్క పంపిణీ వ్యవస్థ మరియు ప్రాజెక్ట్ ప్రకారం విద్యుత్ కాన్ఫిగరేషన్ ఎంచుకోబడాలి అవసరాలు.
సిస్టమ్ C లోడ్ బ్రేక్ స్విచ్ యూనిట్, F లోడ్ బ్రేక్ స్విచ్ + ఫ్యూజ్ కాంబినేషన్ యూనిట్, V సర్క్యూట్ బ్రేకర్ యూనిట్, Mకు మద్దతు ఇస్తుంది. మీటరింగ్ యూనిట్ మరియు PT బస్బార్ PT యూనిట్. ఈ మాడ్యూళ్లను అవసరమైన విద్యుత్ పంపిణీకి అనుగుణంగా కలపవచ్చు విధులు.
ఒక SF6 ఇన్సులేషన్ గ్యాస్ ట్యాంక్లో గరిష్టంగా ఆరు ప్రామాణిక మాడ్యూల్ యూనిట్లు ఏర్పడతాయి. విస్తరించదగిన కాన్ఫిగరేషన్లు కూడా ఉన్నాయి పూర్తిగా ఇన్సులేట్ చేయబడిన మరియు మూసివేయబడిన బస్బార్ కనెక్టర్ల ద్వారా అందుబాటులో ఉంటుంది.
గ్యాస్ ట్యాంక్ IP67 ప్రొటెక్షన్ డిగ్రీని కలిగి ఉంది, ఇది ప్రైమరీ సర్క్యూట్ను దుమ్ము, నీటి ప్రవేశం నుండి రక్షించడంలో సహాయపడుతుంది. సంక్షేపణం మరియు స్వల్పకాల వరద పరిస్థితులు.
