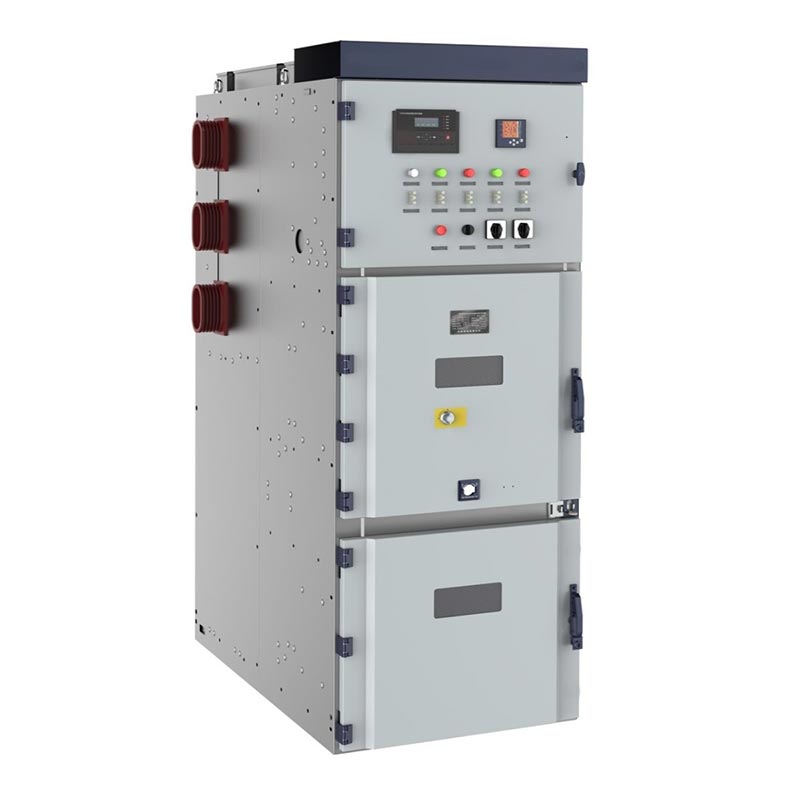

Usune 24kV మీడియం వోల్టేజ్ Lv మరియు Mv స్విచ్ గేర్, KYN28-24 (Z)(GZS1), సాయుధ ఉపసంహరణ ACకి చెందినది మెటల్-పరివేష్టిత స్విచ్ గేర్ వర్గం. ఇది మూడు-దశల AC 50Hz పవర్ సిస్టమ్లకు అనుకూలంగా ఉంటుంది మరియు ప్రధానంగా ఉపయోగించబడుతుంది శక్తి స్వీకరణ, పంపిణీ, సర్క్యూట్ నియంత్రణ, రక్షణ మరియు పర్యవేక్షణ.

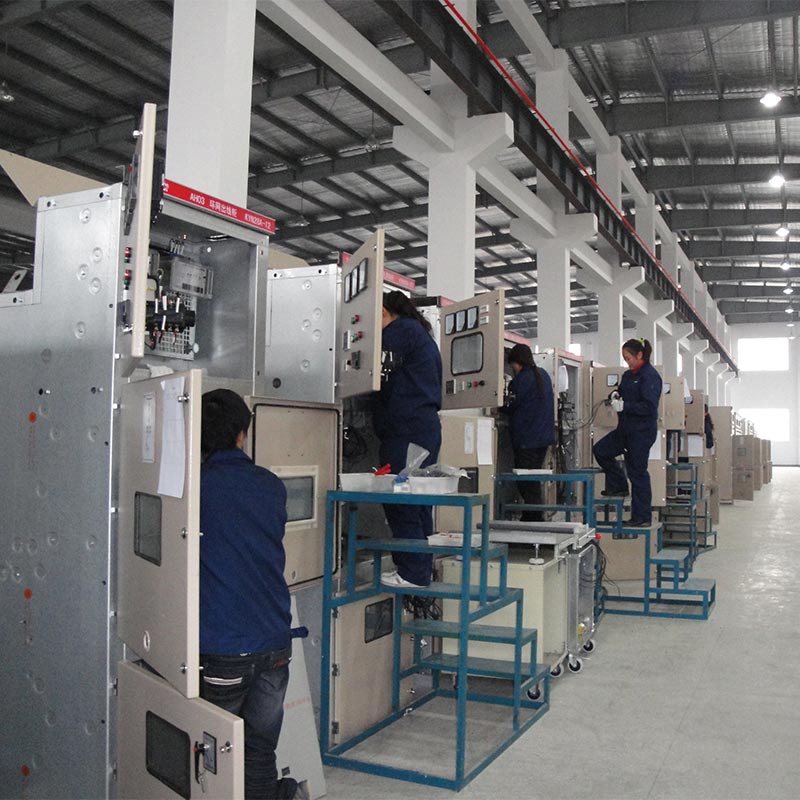

24kV మీడియం వోల్టేజ్ Lv మరియు Mv స్విచ్ గేర్ పవర్ ప్లాంట్లు, సబ్ స్టేషన్లు, పారిశ్రామిక మరియు మైనింగ్లలో విస్తృతంగా ఉపయోగించబడుతుంది. పవర్ రిసెప్షన్, పంపిణీ, నియంత్రణ మరియు రక్షణ కోసం సంస్థలు మరియు ఎత్తైన భవనాలు. ఉసునే యొక్క కోర్ ఉత్పత్తి స్థావరం చైనాలో ఉంది, ఇది అధిక-నాణ్యతను అందించే విశ్వసనీయ వృత్తిపరమైన తయారీదారుని చేస్తుంది ప్రపంచవ్యాప్తంగా ఉన్న వినియోగదారులకు మధ్యస్థ-వోల్టేజ్ విద్యుత్ పంపిణీ పరిష్కారాలు.
తక్కువ వోల్టేజ్ స్విచ్ గేర్
మీడియం వోల్టేజ్ స్విచ్ గేర్
| అంశం | యూనిట్ | పరామితి | |
| రేట్ చేయబడిన వోల్టేజ్ | కె.వి | 24 | |
| రేట్ చేయబడిన ఫ్రీక్వెన్సీ | Hz | 50 | |
| సర్క్యూట్ బ్రేకర్ యొక్క రేట్ కరెంట్ | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| స్విచ్ క్యాబినెట్ యొక్క రేటెడ్ కరెంట్ | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| రేట్ చేయబడిన డైనమిక్ కరెంట్ (4సె) | kA | 16, 20, 25, 31.5, 40, 50 | |
| రేట్ చేయబడిన స్థిరమైన కరెంట్ (పీక్) | kA | 40, 50, 63, 80, 100, 125 | |
| రేట్ చేయబడిన షార్ట్ సర్క్యూట్ బ్రేకింగ్ కరెంట్ | kA | 16, 20, 25, 31.5, 40, 50 | |
| రేటెడ్ షార్ట్ సర్క్యూట్ మేకింగ్ కరెంట్ | kA | 40, 50, 63, 80, 100, 125 | |
| 1నిమి పవర్ ఫ్రీక్వెన్సీ వోల్టేజీని తట్టుకుంటుంది | పోల్-పోల్, పోల్-ఎర్త్ | కె.వి | 65 |
| వేరుచేసే దూరం అంతటా | కె.వి | 79 | |
| మెరుపు ప్రేరణ వోల్టేజీని తట్టుకుంటుంది (పీక్) | పోల్-పోల్, పోల్-ఎర్త్ | కె.వి | 125 |
| వేరుచేసే దూరం అంతటా | కె.వి | 145 | |
| రక్షణ స్థాయి | ఎన్క్లోజర్ కోసం IP4X, గదిని వేరుచేయడానికి IP2X మరియు సర్క్యూట్ బ్రేకర్ రూమ్ ఓపెన్ | ||
| గమనిక: CT యొక్క షార్ట్-సర్క్యూట్ సామర్థ్యాన్ని ప్రత్యేకంగా పరిగణించాలి. | |||
1. GB3906-2006 "3.6-40.5kV AC మెటల్-ఎన్క్లోజ్డ్ స్విచ్గేర్ మరియు కంట్రోల్గేర్"
2. GB/T11022 "హై-వోల్టేజ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్ కోసం సాధారణ సాంకేతిక పరిస్థితులు"
3. IEC62271-200 "1kV పైన మరియు 52kV కంటే తక్కువ వోల్టేజ్ కలిగిన AC మెటల్-ఎన్క్లోజ్డ్ స్విచ్గేర్"
4. DL/T404 "ఇండోర్ AC హై-వోల్టేజ్ స్విచ్గేర్ను ఆర్డర్ చేయడానికి సాంకేతిక పరిస్థితులు"

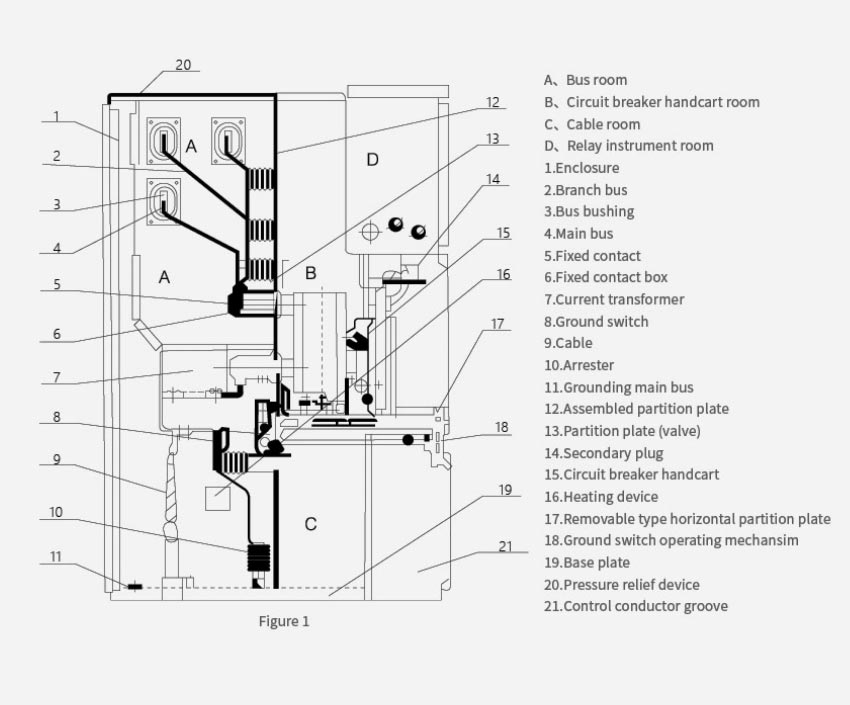

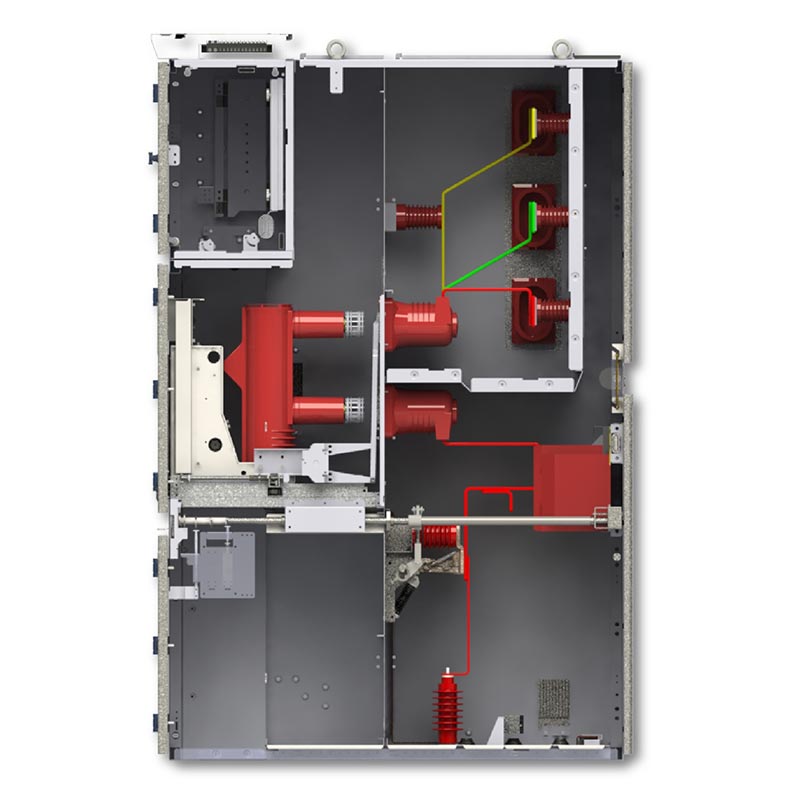

24kV మీడియం వోల్టేజ్ తక్కువ మరియు మీడియం వోల్టేజ్ స్విచ్గేర్ మొత్తం-మెటల్ విభజన నిర్మాణాన్ని అవలంబిస్తుంది. ఫంక్షనల్ ప్రాంతం స్వతంత్రంగా వేరుచేయబడి, తప్పు ఆర్క్ల వ్యాప్తిని సమర్థవంతంగా అణిచివేస్తుంది.
1. సర్క్యూట్ బ్రేకర్ కంపార్ట్మెంట్: తొలగించగల వాక్యూమ్ సర్క్యూట్ బ్రేకర్ ట్రాలీతో అమర్చబడి ఉంటుంది.
2. బస్బార్ కంపార్ట్మెంట్: ప్రధాన బస్బార్లు, బ్రాంచ్ బస్బార్లు మరియు బస్బార్ ఇన్సులేటర్లను కలిగి ఉంటుంది.
3. కేబుల్ కంపార్ట్మెంట్: కరెంట్ ట్రాన్స్ఫార్మర్లు, వోల్టేజ్ ట్రాన్స్ఫార్మర్లు, గ్రౌండింగ్ స్విచ్లు మరియు కేబుల్ టెర్మినల్లను ఇన్స్టాల్ చేస్తుంది.
4. కంట్రోల్ ఇన్స్ట్రుమెంట్ కంపార్ట్మెంట్: రిలేలు, రక్షణ పరికరాలు, సాధనాలు, సెకండరీ వైరింగ్ మరియు
నియంత్రణ
ప్యానెల్లు.
5. ప్రెజర్ రిలీఫ్ ఛానల్: ఫాల్ట్ సేఫ్టీని పెంచడానికి క్యాబినెట్ పైభాగంలో ఆర్క్ రిలీఫ్ పరికరాన్ని ఫీచర్ చేస్తుంది.
1. ఫాల్ట్ ఆర్క్ల వ్యాప్తి మరియు పరస్పర జోక్యాన్ని నిరోధించడానికి ఆల్-మెటల్ ఇండిపెండెంట్ కంపార్ట్మెంట్లు.
2. సమగ్ర మెకానికల్ ఫైవ్ ప్రూఫ్ ఇంటర్లాకింగ్:
- లోడ్ కింద సర్క్యూట్ బ్రేకర్ ట్రాలీని నెట్టడం లేదా లాగడం నిరోధిస్తుంది.
- గ్రౌండింగ్ స్విచ్ మూసివేయబడినప్పుడు సర్క్యూట్ బ్రేకర్ను మూసివేయడాన్ని నిరోధిస్తుంది.
- శక్తివంతంగా ఉన్నప్పుడు గ్రౌండింగ్ స్విచ్ ప్రమాదవశాత్తు మూసివేయడాన్ని నిరోధిస్తుంది.
- శక్తితో కూడిన కంపార్ట్మెంట్లలోకి ప్రమాదవశాత్తూ ప్రవేశించడాన్ని నిరోధిస్తుంది.
- ఐసోలేటింగ్ స్విచ్ తప్పుగా పని చేయడాన్ని నిరోధిస్తుంది.
3. ముందు ఆపరేషన్ మరియు నిర్వహణ కోసం సెంటర్-మౌంటెడ్ తొలగించగల ట్రాలీ, మరమ్మతులను సులభతరం చేస్తుంది.
4. అధిక ఇన్సులేషన్ స్థాయి, కాంపాక్ట్ నిర్మాణం మరియు బలమైన తప్పు నిరోధకత.
5. దేశీయ మరియు అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా, వివిధ విద్యుత్ పంపిణీ పథకాలకు అనుగుణంగా
పెరుగుతున్న పట్టణ ప్రాంతాలకు అనుగుణంగా దాని ద్వితీయ విద్యుత్ పంపిణీ నెట్వర్క్ను అప్గ్రేడ్ చేయడానికి 110kV మున్సిపల్ సబ్స్టేషన్ అవసరం. విద్యుత్ డిమాండ్ మరియు విద్యుత్ సరఫరా విశ్వసనీయతను మెరుగుపరచడం.
36 Usune 24kV మీడియం వోల్టేజ్ Lv మరియు Mv స్విచ్ గేర్ యూనిట్లు 24kV విద్యుత్ పంపిణీ వ్యవస్థ కోసం ఉపయోగించబడ్డాయి.
- స్విచ్ గేర్ యొక్క కాంపాక్ట్ డిజైన్ సబ్స్టేషన్ ఫ్లోర్ స్పేస్లో 30% ఆదా చేసింది.
- ఫైవ్ ప్రూఫ్ ఇంటర్లాకింగ్ సిస్టమ్ మూడు సంవత్సరాల ఆపరేషన్లో ఎటువంటి ఆపరేషనల్ ప్రమాదాలు లేకుండా పనిచేస్తుంది.
- విశ్వసనీయమైన వాక్యూమ్ సర్క్యూట్ బ్రేకింగ్ టెక్నాలజీ అంతరాయం సమయాన్ని 80% కంటే ఎక్కువ తగ్గించి, గణనీయంగా మెరుగుపరుస్తుంది
200,000 నివాసితులకు విద్యుత్ సరఫరా నాణ్యత.
ఆధునిక పెట్రోకెమికల్ కాంప్లెక్స్ను నిర్ధారించడానికి అత్యంత విశ్వసనీయమైన మీడియం-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్ అవసరం క్లిష్టమైన ఉత్పత్తి పరికరాల నిరంతర ఆపరేషన్.
58 Usune 24kV స్విచ్ గేర్ యూనిట్లు అందించబడ్డాయి, ప్రత్యేకంగా కఠినమైన పారిశ్రామిక వాతావరణాల కోసం రూపొందించబడింది మరియు మెరుగుపరచబడింది దుమ్ము మరియు తుప్పు నిరోధకత.
- కఠినమైన ఆన్-సైట్ వాతావరణాన్ని (అధిక ధూళి, రసాయన పొగలు) విజయవంతంగా తట్టుకుంది, స్థిరంగా ఉంది
పనితీరు.
- ఫాస్ట్ ఫాల్ట్ డిస్కనెక్ట్ సామర్ధ్యం (≤ 60ms) ఖరీదైన కంప్రెసర్లు మరియు రియాక్టర్లను తక్కువ సమయంలో దెబ్బతినకుండా కాపాడుతుంది
సర్క్యూట్లు.
- ఫ్రంట్-మౌంటెడ్ మెయింటెనెన్స్ డిజైన్ మెయింటెనెన్స్ డౌన్టైమ్ను 50% తగ్గిస్తుంది, ఉత్పత్తి కొనసాగింపును నిర్ధారిస్తుంది.
A1: ఉత్పత్తి 3.6～12kV, 24kV త్రీ-ఫేజ్ AC 50/60Hz పవర్ సిస్టమ్లకు అనుకూలంగా ఉంటుంది, చాలా మంది అవసరాలను తీరుస్తుంది మధ్యస్థ-వోల్టేజ్ విద్యుత్ పంపిణీ దృశ్యాలు.
A2: అవును. ఉత్పత్తి ఫ్రంట్-ఆపరేటెడ్, ఫ్రంట్-మెయింటెనెన్స్ డిజైన్ను స్వీకరిస్తుంది; సర్క్యూట్ బ్రేకర్ ట్రాలీని తరలించవచ్చు ఇతర సర్క్యూట్ల ఆపరేషన్ను ప్రభావితం చేయకుండా త్వరిత నిర్వహణ మరియు భర్తీ.
A3: అవును. ఉసునే రేట్ చేయబడిన కరెంట్, షార్ట్-సర్క్యూట్ బ్రేకింగ్ కరెంట్, క్యాబినెట్ పరిమాణం, రక్షణ కాన్ఫిగరేషన్, మొదలైనవి, వివిధ ఆపరేటింగ్ పరిస్థితులు మరియు సిస్టమ్ అవసరాలకు అనుగుణంగా ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా.
