EPC కాంట్రాక్టర్లు, ఎలక్ట్రికల్ డిస్ట్రిబ్యూటర్లు, సబ్స్టేషన్లు, ఇండస్ట్రియల్ ప్లాంట్లు మరియు ఇన్ఫ్రాస్ట్రక్చర్ ప్రాజెక్ట్ల కోసం, Kyn28 మీడియం వోల్టేజ్ స్విచ్గేర్ పూర్తి ఇండోర్ మీడియం-వోల్టేజ్ పంపిణీని నిర్మించడానికి కాన్ఫిగర్ చేయదగిన ప్లాట్ఫారమ్ను అందిస్తుంది వ్యవస్థలు.
Usune ISO 9001, ISO 14001 మరియు ISO 45001 నిర్వహణ వ్యవస్థలతో పనిచేస్తుంది. ప్రకారం ఉత్పత్తులు తయారు చేస్తారు వర్తించే IEC మరియు GB ప్రమాణాలు, సంబంధిత మార్కెట్లకు CE సర్టిఫికేషన్ అందుబాటులో ఉంటుంది.
మీడియం-వోల్టేజ్ స్విచ్ గేర్ను ఎంచుకోవడం అనేది క్యాబినెట్ కాకుండా ఎలక్ట్రికల్ సిస్టమ్తో ప్రారంభమవుతుంది. ఉంచే ముందు ఒక ఆర్డర్, ఇంజనీర్లు సాధారణంగా సిస్టమ్ వోల్టేజ్, ఆపరేటింగ్ ఫ్రీక్వెన్సీ, గరిష్ట లోడ్ కరెంట్ని నిర్ధారించాలి, షార్ట్-సర్క్యూట్ స్థాయి, ఫీడర్ల సంఖ్య, రక్షణ అవసరాలు, కేబుల్ అమరిక మరియు ఇన్స్టాలేషన్ వాతావరణం.
ఈ పారామితులు తగిన క్యాబినెట్ కాన్ఫిగరేషన్ మరియు ఎలక్ట్రికల్ భాగాలను నిర్ణయిస్తాయి. Usune సమీక్షించవచ్చు ఎలక్ట్రికల్ సమాచారాన్ని ప్రాజెక్ట్ చేయండి మరియు అదే స్పెసిఫికేషన్ని వర్తింపజేయడానికి బదులుగా తగిన కాన్ఫిగరేషన్ను సిఫార్సు చేయండి ప్రతి ప్రాజెక్ట్.
ఈ ప్రాజెక్ట్ ఆధారిత ఎంపిక పద్ధతి సబ్స్టేషన్లు, ఉత్పాదక ప్లాంట్లు, విద్యుత్కు చాలా ముఖ్యమైనది అనేక మీడియం-వోల్టేజ్ సర్క్యూట్లు కలిసి పనిచేసే మౌలిక సదుపాయాలు మరియు ఇతర సౌకర్యాలు.
ప్రామాణిక Kyn28 మీడియం వోల్టేజ్ స్విచ్గేర్ కాన్ఫిగరేషన్ 3.6kV నుండి 12kV వరకు మీడియం-వోల్టేజ్ సిస్టమ్లకు మద్దతు ఇస్తుంది. ప్రస్తుత రేటింగ్లు 630A నుండి 3150A వరకు ఉన్నాయి.
షార్ట్-సర్క్యూట్ పనితీరు 25kA, 31.5kA, 40kA మరియు 50kA కాన్ఫిగరేషన్లతో సహా అనేక స్థాయిలలో అందుబాటులో ఉంది. ది ఎలక్ట్రికల్ నెట్వర్క్ యొక్క లెక్కించిన ఫాల్ట్ కరెంట్ ప్రకారం తగిన రేటింగ్ ఎంచుకోవాలి సాధారణ ఆపరేటింగ్ లోడ్ ప్రకారం కంటే.
ప్రాజెక్ట్ సేకరణ కోసం, రేట్ చేయబడిన కరెంట్ మరియు షార్ట్-సర్క్యూట్ సామర్థ్యాన్ని అప్స్ట్రీమ్ మరియు డౌన్స్ట్రీమ్తో సరిపోల్చడం సమన్వయ వ్యవస్థ పనితీరును నిర్వహించడానికి విద్యుత్ పరికరాలు అవసరం.
పూర్తి మీడియం-వోల్టేజ్ పంపిణీ వ్యవస్థ సాధారణంగా ఒకటి కంటే ఎక్కువ రకాల క్యాబినెట్లను కలిగి ఉంటుంది. ఇన్కమింగ్ పవర్, అవుట్గోయింగ్ ఫీడర్లు, ట్రాన్స్ఫార్మర్లు, మీటరింగ్ సర్క్యూట్లు, వోల్టేజ్ కొలత మరియు బస్బార్ కనెక్షన్లు అన్నీ అవసరం కావచ్చు వివిధ విధులు.
Usune ఈ సర్క్యూట్ అవసరాలకు అనుగుణంగా స్విచ్ గేర్ లైనప్ను కాన్ఫిగర్ చేయగలదు. ఫలితంగా ఏర్పాటు చేయవచ్చు ఇన్కమింగ్, అవుట్గోయింగ్, PT, మీటరింగ్, బస్ సెక్షనలైజర్ మరియు ఐసోలేషన్ ఫంక్షన్లను ఒక సమన్వయంతో చేర్చండి విద్యుత్ పంపిణీ వ్యవస్థ.
ఇది స్విచ్ గేర్ ఆమోదించబడిన వాటికి నేరుగా అనుగుణంగా ఉండే ప్రాజెక్ట్లకు పరికరాలను అనుకూలంగా చేస్తుంది సింగిల్ లైన్ రేఖాచిత్రం.
సిస్టమ్ స్థాయిలో మీడియం-వోల్టేజ్ రక్షణను పరిగణించాలి. స్విచ్ గేర్, సర్క్యూట్ బ్రేకర్, ప్రొటెక్షన్ రిలే, ట్రాన్స్ఫార్మర్, కేబుల్ మరియు అప్స్ట్రీమ్ రక్షణ పరికరాలు ప్రాజెక్ట్ రక్షణకు అనుగుణంగా కలిసి పని చేయాలి తత్వశాస్త్రం.
Kyn28 మీడియం వోల్టేజ్ స్విచ్గేర్ను అవసరమైన రక్షణ మరియు నియంత్రణ భాగాలతో అనుసంధానించవచ్చు ప్రాజెక్ట్ వివరణకు. వాక్యూమ్ సర్క్యూట్ బ్రేకర్ ప్రాథమిక స్విచింగ్ ఫంక్షన్ను అందిస్తుంది, అయితే సంబంధిత రక్షణ మరియు నియంత్రణ వ్యవస్థను విద్యుత్ రూపకల్పన ప్రకారం కాన్ఫిగర్ చేయవచ్చు.
EPC ప్రాజెక్ట్ల కోసం, ఉసునే క్యాబినెట్ కాన్ఫిగరేషన్ను కస్టమర్ యొక్క రక్షణ అవసరాలతో సమన్వయం చేయవచ్చు మరియు సాంకేతిక డాక్యుమెంటేషన్.

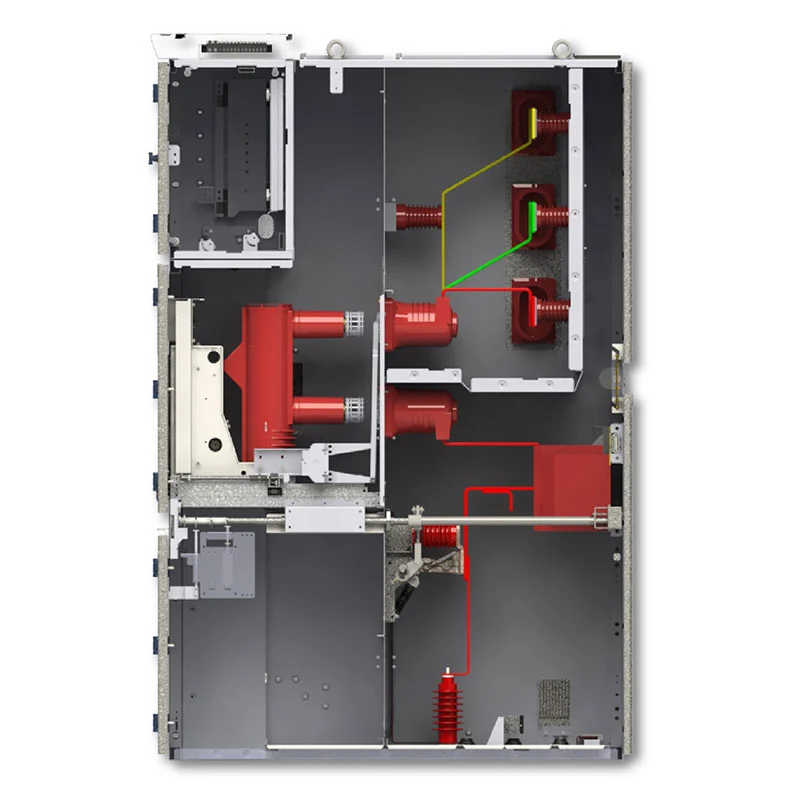

పరికరాలు ప్రాథమిక విద్యుత్ భాగాల కోసం ప్రత్యేక ప్రాంతాలతో మెటల్-పరివేష్టిత క్యాబినెట్ నిర్మాణాన్ని ఉపయోగిస్తాయి, బస్బార్లు, కేబుల్ కనెక్షన్లు మరియు ద్వితీయ నియంత్రణ పరికరాలు.
అంతర్గత అమరిక ఎలక్ట్రికల్ ఇన్స్టాలేషన్ కోసం నిర్వచించిన లేఅవుట్ను అందిస్తుంది మరియు పూర్తి స్విచ్గేర్ను అనుమతిస్తుంది లైనప్ కేబుల్ రూటింగ్, కంట్రోల్ వైరింగ్, ఆపరేటింగ్ యాక్సెస్ మరియు ఎలక్ట్రికల్ రూమ్ కొలతలతో సమన్వయం చేయబడాలి.
బహుళ క్యాబినెట్లతో కూడిన ప్రాజెక్ట్ల కోసం, సర్క్యూట్ల సంఖ్య మరియు అవసరమైన ప్రకారం అమరికను ప్లాన్ చేయవచ్చు ప్రతి క్యాబినెట్ను స్వతంత్ర ఉత్పత్తిగా పరిగణించడం కంటే విధులు.
పరికరాలను ఆర్డర్ చేయడానికి ముందు ఎలక్ట్రికల్ గది పరిస్థితులను నిర్ధారించాలి. ముఖ్యమైన అంశాలు అందుబాటులో ఉన్నాయి సంస్థాపన స్థలం, కేబుల్ ప్రవేశ దిశ, ఆపరేటింగ్ క్లియరెన్స్, పరిసర ఉష్ణోగ్రత, తేమ, ఎత్తు, వెంటిలేషన్, మరియు రవాణా యాక్సెస్.
ప్రామాణిక పరికరాలు ఇండోర్ ఇన్స్టాలేషన్ కోసం ఉద్దేశించబడ్డాయి. పరిసర ఉష్ణోగ్రత -15°C నుండి +40°C వరకు నిర్దేశించబడింది, అయితే రోజువారీ సగటు సాపేక్ష ఆర్ద్రత 95% మించకూడదు మరియు నెలవారీ సగటు 90% మించకూడదు.
అధిక ఎత్తులో లేదా ప్రత్యేక పర్యావరణ పరిస్థితులలో సంస్థాపనల కోసం, ఉసునే సమయంలో సంప్రదించాలి ఇంజినీరింగ్ దశలో తగిన విద్యుత్ మరియు ఇన్సులేషన్ పారామితులను పరిగణించవచ్చు.
ఇన్కమింగ్ క్యాబినెట్లు మీడియం-వోల్టేజ్ సరఫరాను స్విచ్గేర్ బస్బార్ సిస్టమ్కు కనెక్ట్ చేస్తాయి. రేట్ చేయబడిన కరెంట్, రక్షణ అమరిక, కొలత అవసరాలు మరియు ఇన్కమింగ్ కేబుల్ కాన్ఫిగరేషన్ ప్రకారం నిర్ధారించబడాలి అప్స్ట్రీమ్ ఎలక్ట్రికల్ నెట్వర్క్.
అవుట్గోయింగ్ క్యాబినెట్లు ట్రాన్స్ఫార్మర్లు, మోటార్లు, ఉత్పత్తి పరికరాలు లేదా ఇతర దిగువ లోడ్లకు శక్తిని పంపిణీ చేస్తాయి. వారి ప్రాజెక్ట్ యొక్క లోడ్ జాబితా మరియు ఫీడర్ షెడ్యూల్ ప్రకారం పరిమాణం మరియు ప్రస్తుత రేటింగ్ నిర్ణయించబడుతుంది.
ప్రాజెక్ట్కు వోల్టేజ్ కొలత, శక్తి కొలత లేదా అవసరమైన చోట PT మరియు మీటరింగ్ క్యాబినెట్లను చేర్చవచ్చు ఇతర విద్యుత్ పర్యవేక్షణ విధులు.
డిస్ట్రిబ్యూషన్ నెట్వర్క్కు ప్రత్యేక బస్ సెక్షన్లు అవసరమయ్యే చోట బస్ సెక్షనలైజర్ కాన్ఫిగరేషన్లను ఉపయోగించవచ్చు సిస్టమ్ యొక్క వివిధ విభాగాల మధ్య నియంత్రిత కనెక్షన్.
సబ్స్టేషన్లలో, ఇన్కమింగ్ సోర్సెస్, ట్రాన్స్ఫార్మర్ ఫీడర్లు, అవుట్గోయింగ్ సర్క్యూట్ల చుట్టూ పరికరాలను అమర్చవచ్చు. మీటరింగ్ మరియు బస్బార్ సెక్షన్ అవసరాలు. కాన్ఫిగరేషన్ సబ్స్టేషన్ యొక్క ఎలక్ట్రికల్తో సరిపోలవచ్చు సింగిల్ లైన్ రేఖాచిత్రం.
కర్మాగారాల కోసం, స్విచ్ గేర్ ఉత్పత్తి లైన్లు, ట్రాన్స్ఫార్మర్లు, మోటార్లు, మీడియం-వోల్టేజ్ శక్తిని పంపిణీ చేయగలదు. కంప్రెసర్లు, పంపులు మరియు సహాయక వ్యవస్థలు. వాస్తవ లోడ్ ప్రకారం వివిధ ఫీడర్ రేటింగ్లను పేర్కొనవచ్చు పంపిణీ.
మైనింగ్ ప్రాజెక్టులు తరచుగా పంపిణీ చేయబడిన భారీ విద్యుత్ లోడ్లను కలిగి ఉంటాయి. స్విచ్ గేర్ను ట్రాన్స్ఫార్మర్ చుట్టూ కాన్ఫిగర్ చేయవచ్చు ఫీడర్లు, మోటార్లు, వెంటిలేషన్ సిస్టమ్స్, పంపింగ్ పరికరాలు మరియు ప్రాసెసింగ్ సౌకర్యాలు.
పెద్ద వాణిజ్య మరియు ఎత్తైన భవనాలకు మీడియం-వోల్టేజ్ ఇన్కమింగ్ పవర్ మరియు మల్టిపుల్ డౌన్స్ట్రీమ్ అవసరం కావచ్చు ట్రాన్స్ఫార్మర్ సర్క్యూట్లు. భవనం యొక్క విద్యుత్ గది మరియు పంపిణీకి అనుగుణంగా పరికరాలను అమర్చవచ్చు అవసరాలు.
| అంశం | స్పెసిఫికేషన్ |
| మోడల్ | KYN28A-12 |
| రేట్ చేయబడిన వోల్టేజ్ | 3.6kV, 7.2kV, 12kV |
| రేట్ చేయబడిన ఫ్రీక్వెన్సీ | 50Hz / 60Hz |
| రేటింగ్ కరెంట్ | 630A–3150A |
| రేట్ చేయబడిన షార్ట్-సర్క్యూట్ బ్రేకింగ్ కరెంట్ | 25kA, 31.5kA, 40kA, 50kA |
| కరెంట్ను తట్టుకునే స్వల్పకాలిక రేట్ | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| రక్షణ డిగ్రీ | IP4X బాహ్య ఎన్క్లోజర్ / IP2X అంతర్గత కంపార్ట్మెంట్లు |
| పరిసర ఉష్ణోగ్రత | -15°C నుండి +40°C |
| ఎత్తు | ≤1000మీ |
| సంస్థాపన | ఇండోర్ |
| వ్యవస్థ | త్రీ-ఫేజ్ AC |
ప్రాజెక్ట్ వోల్టేజ్, లోడ్ కరెంట్, ఫాల్ట్ లెవెల్, ప్రొటెక్షన్ ప్రకారం తుది స్పెసిఫికేషన్ నిర్ధారించబడాలి పథకం, కేబుల్ అమరిక మరియు సంస్థాపన వాతావరణం.
ఉసునేకు ఎలక్ట్రికల్ పరికరాల తయారీలో 14 సంవత్సరాల కంటే ఎక్కువ అనుభవం ఉంది మరియు దీనికి సాంకేతిక మద్దతును అందిస్తుంది ప్రాజెక్ట్ ఆధారిత మీడియం-వోల్టేజ్ పరికరాల సేకరణ.
వినియోగదారులు సింగిల్-లైన్ రేఖాచిత్రం, వోల్టేజ్ స్థాయి, ప్రస్తుత రేటింగ్, షార్ట్-సర్క్యూట్ అవసరం, క్యాబినెట్ను అందించగలరు పరిమాణం, ఫంక్షనల్ అవసరాలు మరియు సంస్థాపన పరిస్థితులు. Usune అప్పుడు సాంకేతిక నిర్ధారణలో సహాయం చేయవచ్చు మరియు పరికరాల కాన్ఫిగరేషన్.
ప్రామాణిక కాన్ఫిగరేషన్ల కోసం, సాధారణ ఉత్పత్తి కాలం సాంకేతిక నిర్ధారణ తర్వాత సుమారు 15-20 రోజులు మరియు చెల్లింపు. వాస్తవ డెలివరీ సమయం ప్రాజెక్ట్ కాన్ఫిగరేషన్ మరియు ఆర్డర్ పరిమాణంపై ఆధారపడి ఉంటుంది.
KYN28 సిరీస్ కాస్-స్పేస్ రాకెట్ లాంచ్ ప్రాజెక్ట్ కోసం సూచించబడింది.
సాంప్రదాయక వాణిజ్య భవనాలు లేదా కర్మాగారాలు కాకుండా, ఏరోస్పేస్ మౌలిక సదుపాయాలు అనేక ప్రత్యేకతలను కలిగి ఉండవచ్చు వివిధ ప్రాంతాలలో పనిచేసే విద్యుత్ లోడ్లు మరియు సహాయక వ్యవస్థలు. మీడియం-వోల్టేజ్ పంపిణీ పరికరాలు అందువల్ల మొత్తం సౌకర్యం పవర్ ఆర్కిటెక్చర్తో సమన్వయం చేసుకోవాలి.
ఈ ప్రాజెక్ట్ కోసం, స్విచ్ గేర్ కాన్ఫిగరేషన్ సైట్ యొక్క విస్తృత విద్యుత్ పంపిణీలో భాగంగా పరిగణించబడింది పవర్ రిసెప్షన్, సర్క్యూట్ పంపిణీ, రక్షణ మరియు విద్యుత్ నియంత్రణ అవసరాలతో సహా సిస్టమ్.
మీడియం-వోల్టేజ్ ఉన్న ప్రత్యేక ఇంజనీరింగ్ అప్లికేషన్లలో పాల్గొనే ఉసునే సామర్థ్యాన్ని ప్రాజెక్ట్ ప్రదర్శిస్తుంది పరికరాలను జెనరిక్గా సరఫరా చేయకుండా ప్రాజెక్ట్-నిర్దిష్ట విద్యుత్ అవసరాలతో సమన్వయం చేయాలి ప్రామాణిక క్యాబినెట్.
Usune తయారీ, తనిఖీ, కవర్ చేసే సమగ్ర నాణ్యత మరియు ఉత్పత్తి నిర్వహణ వ్యవస్థను వర్తింపజేస్తుంది. పర్యావరణ నిర్వహణ, మరియు వృత్తి భద్రత.
కంపెనీ ISO 9001, ISO 14001 మరియు ISO 45001 ధృవపత్రాలను కలిగి ఉంది. దాని ప్రకారం పరికరాలు రూపొందించబడ్డాయి వర్తించే IEC మరియు GB ప్రమాణాలు, వర్తించే కాన్ఫిగరేషన్లకు CE సర్టిఫికేషన్ అందుబాటులో ఉంది.
రవాణాకు ముందు, పరికరాలు సాధారణ తనిఖీ మరియు సంబంధిత భాగాలు, అసెంబ్లీ, విద్యుత్ కనెక్షన్లు, మరియు పూర్తి పరికరాలు. సాంకేతిక డాక్యుమెంటేషన్ మరియు పరీక్ష నివేదికల ప్రకారం సరఫరా చేయవచ్చు ప్రాజెక్ట్ అవసరాలకు.
ప్రధాన సమాచారంలో సిస్టమ్ వోల్టేజ్, ఫ్రీక్వెన్సీ, రేటెడ్ కరెంట్, షార్ట్-సర్క్యూట్ స్థాయి, ఇన్కమింగ్ సంఖ్య మరియు అవుట్గోయింగ్ సర్క్యూట్లు, రక్షణ అవసరాలు, కేబుల్ అమరిక మరియు సంస్థాపన పరిస్థితులు.
అందించిన కాన్ఫిగరేషన్ 3.6kV, 7.2kV మరియు 12kV సిస్టమ్లకు మద్దతు ఇస్తుంది. చివరి వోల్టేజ్ రేటింగ్ నిర్ధారించబడాలి కస్టమర్ యొక్క ఎలక్ట్రికల్ నెట్వర్క్ ప్రకారం.
అవును. Usune కస్టమర్ యొక్క ఎలక్ట్రికల్ రేఖాచిత్రాన్ని సమీక్షించవచ్చు మరియు క్యాబినెట్ విధులు మరియు రేటింగ్లను కాన్ఫిగర్ చేయవచ్చు ప్రాజెక్ట్ అవసరాలు.
అవును. ఇన్కమింగ్ పవర్, ట్రాన్స్ఫార్మర్ ఫీడర్లు, అవుట్గోయింగ్ సర్క్యూట్లు, మీటరింగ్, వోల్టేజ్ కొలత, కోసం దీన్ని కాన్ఫిగర్ చేయవచ్చు. మరియు ఇండోర్ సబ్స్టేషన్ అప్లికేషన్లలో బస్బార్ సెక్షన్.
Usune యొక్క ఉత్పత్తులు వర్తించే IEC మరియు GB ప్రమాణాల ప్రకారం రూపొందించబడ్డాయి. కంపెనీ ISO 9001, ISO కింద పనిచేస్తుంది 14001, మరియు ISO 45001 నిర్వహణ వ్యవస్థలు, వర్తించే మార్కెట్లకు CE సర్టిఫికేషన్ అందుబాటులో ఉంది.
అవును. Usune సాంకేతిక లక్షణాలు, పరీక్ష నివేదికలు, ఉత్పత్తి డాక్యుమెంటేషన్ మరియు ఇతర ప్రాజెక్ట్-సంబంధితాలను అందించగలదు కస్టమర్ అవసరాలకు అనుగుణంగా పత్రాలు.
ప్రామాణిక కాన్ఫిగరేషన్ల కోసం, సాంకేతిక నిర్ధారణ మరియు చెల్లింపు తర్వాత ఉత్పత్తి సాధారణంగా 15-20 రోజుల తర్వాత జరుగుతుంది. ది వాస్తవ షెడ్యూల్ కాన్ఫిగరేషన్ మరియు పరిమాణంపై ఆధారపడి ఉంటుంది.
మీరు Kyn28 మీడియం వోల్టేజ్ స్విచ్గేర్ను కొనుగోలు చేస్తుంటే, మీ సింగిల్-లైన్ రేఖాచిత్రం, సిస్టమ్ వోల్టేజ్, రేట్ చేయబడిన వాటిని అందించండి ప్రస్తుత, షార్ట్-సర్క్యూట్ స్థాయి, క్యాబినెట్ పరిమాణం, ఫీడర్ అవసరాలు, రక్షణ అవసరాలు మరియు ఇన్స్టాలేషన్ పరిస్థితులు.
Usune విద్యుత్ అవసరాలను అంచనా వేయగలదు మరియు తగిన మీడియం-వోల్టేజ్ స్విచ్ గేర్ కాన్ఫిగరేషన్ను అందిస్తుంది మీ ప్రాజెక్ట్.
