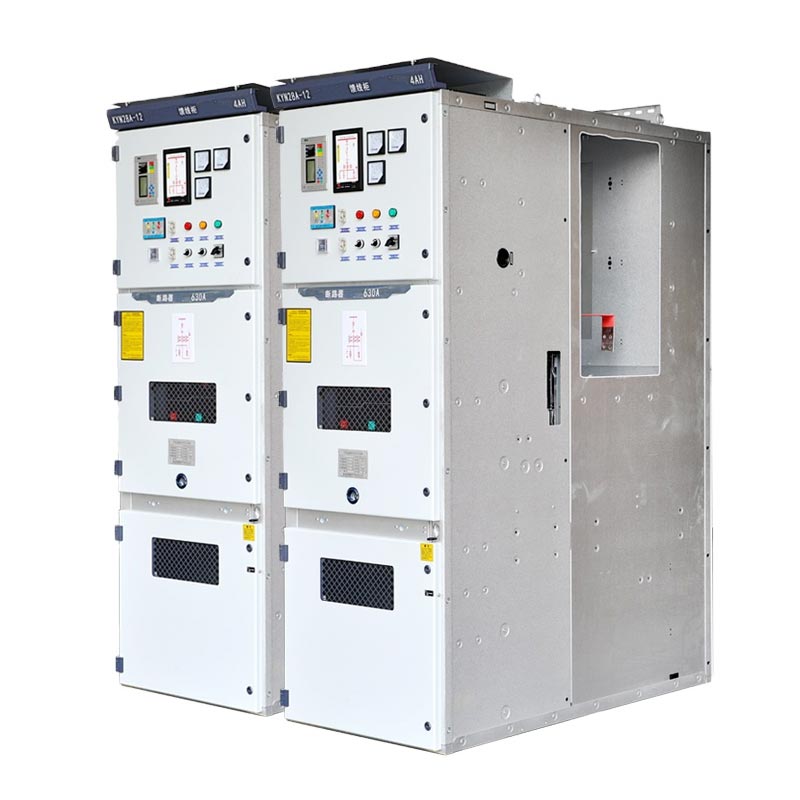

Kyn28 స్విచ్ గేర్ 11kV

Usune Kyn28 స్విచ్‌గేర్ 11kV 3.6kV–12kV, 50Hz త్రీ-ఫేజ్ AC సిస్టమ్‌లకు అనుకూలంగా ఉంటుంది, ఇది పవర్ రిసెప్షన్‌ను అనుమతిస్తుంది, పంపిణీ, నియంత్రణ, రక్షణ మరియు పర్యవేక్షణ. ఇది సింగిల్ బస్‌బార్, సింగిల్ బస్‌బార్ సెక్షనలైజేషన్ మరియు డబుల్‌కు మద్దతు ఇస్తుంది బస్‌బార్ కనెక్షన్ పద్ధతులు, ఇది పవర్ సిస్టమ్‌లలో కీలకమైన పవర్ డిస్ట్రిబ్యూషన్ పరికరం. a యొక్క ప్రధాన ఉత్పత్తిగా ప్రొఫెషనల్ చైనీస్ విద్యుత్ పరికరాల సరఫరాదారు, ఇది ప్రపంచవ్యాప్తంగా విశ్వసనీయమైన మీడియం-వోల్టేజ్ విద్యుత్ పంపిణీగా మారింది పరిష్కారం దాని ఫ్యాక్టరీ తయారీ సామర్థ్యాలు మరియు స్థిరమైన నాణ్యతకు ధన్యవాదాలు.

తక్కువ వోల్టేజ్ స్విచ్ గేర్

మీడియం వోల్టేజ్ స్విచ్ గేర్

కోర్ స్టాండర్డ్స్ వర్తింపు

Usune Kyn28 స్విచ్‌గేర్ 11kV ఉత్పత్తిని నిర్ధారించడానికి అంతర్జాతీయ మరియు దేశీయ ప్రమాణాలకు ఖచ్చితంగా కట్టుబడి ఉంటుంది విశ్వసనీయత, భద్రత మరియు పరస్పర చర్య:

1. IEC 60298 / IEC 62271-200: 1kV నుండి 52kV వరకు రేటెడ్ వోల్టేజీలతో కూడిన AC మెటల్-ఎన్‌క్లోజ్డ్ స్విచ్‌గేర్
2. GB 3906-2006: 3–35kV AC మెటల్-ఎన్‌క్లోజ్డ్ స్విచ్‌గేర్ మరియు కంట్రోల్ క్యాబినెట్‌లు
3. DL/T 404-2007: ఇండోర్ AC హై-వోల్టేజ్ స్విచ్‌గేర్ కోసం సాంకేతిక వివరణ
4. GB/T 11022: హై-వోల్టేజ్ స్విచ్‌గేర్ కోసం సాధారణ వివరణ

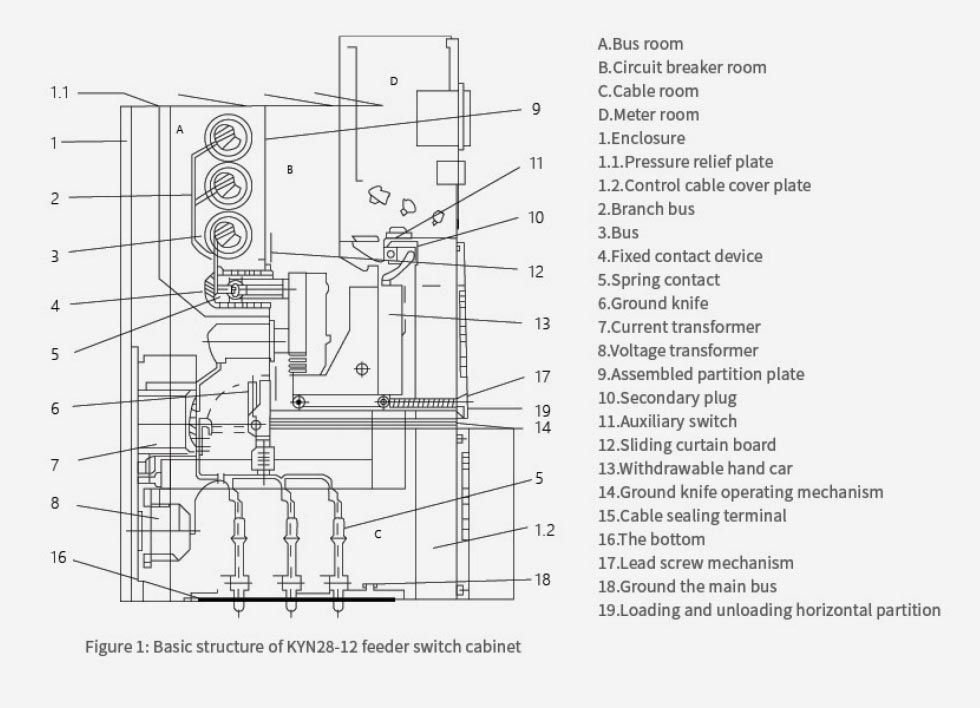

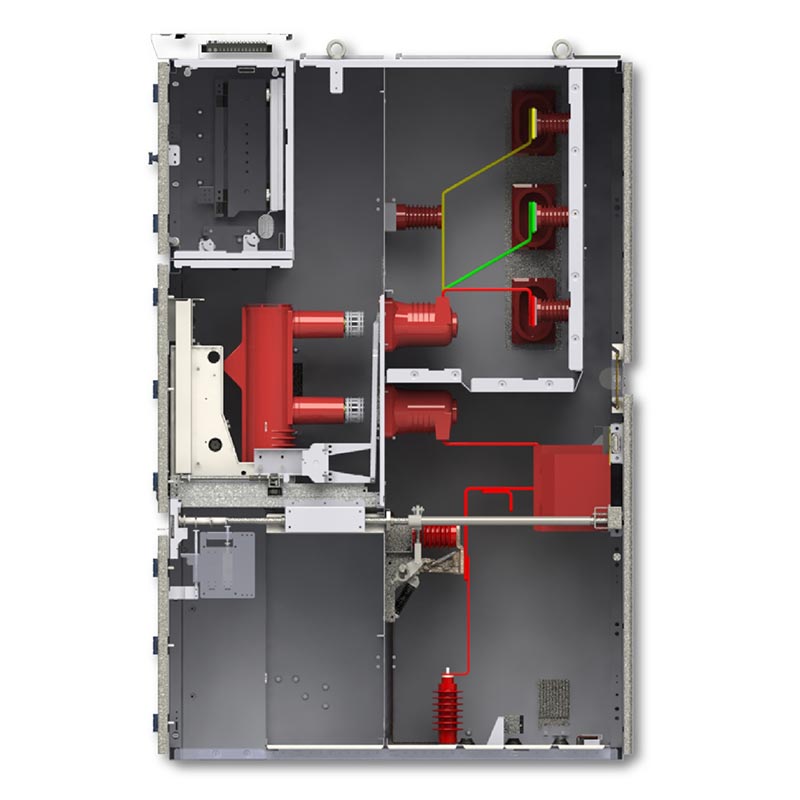

నిర్మాణ మరియు డిజైన్ లక్షణాలు

Kyn28 స్విచ్‌గేర్ 11kV ఎన్‌క్లోజర్ అధిక-నాణ్యత గాల్వనైజ్డ్/కోల్డ్-రోల్డ్‌తో చేసిన మాడ్యులర్ బోల్ట్ నిర్మాణాన్ని స్వీకరించింది. స్టీల్ ప్లేట్, మెటల్ విభజనల ద్వారా ఐదు స్వతంత్ర గ్రౌండింగ్ కంపార్ట్మెంట్లుగా విభజించబడింది, సమర్థవంతంగా తప్పును నివారిస్తుంది ప్రచారం.

1. సర్క్యూట్ బ్రేకర్ కంపార్ట్‌మెంట్: మెకానికల్‌తో తొలగించగల వాక్యూమ్ సర్క్యూట్ బ్రేకర్ ట్రాలీని అమర్చారు ఇంటర్లాకింగ్
2. బస్‌బార్ కంపార్ట్‌మెంట్: స్వతంత్రంగా వేరుచేయబడిన ప్రధాన బస్‌బార్‌లు మరియు బ్రాంచ్ బస్‌బార్‌లను ఇన్‌స్టాల్ చేస్తుంది.
3. కేబుల్ కంపార్ట్‌మెంట్: ట్రాన్స్‌ఫార్మర్లు, గ్రౌండింగ్ స్విచ్‌లు, సర్జ్ అరెస్టర్‌లు మొదలైన వాటిని కలిగి ఉన్న కేబుల్ కనెక్షన్‌ల కోసం ఉపయోగిస్తారు.
4. కంట్రోల్ ఇన్‌స్ట్రుమెంట్ కంపార్ట్‌మెంట్: రిలేలు, సాధనాలు, రక్షణ పరికరాలు మరియు సెకండరీ సర్క్యూట్‌లను ఇన్‌స్టాల్ చేస్తుంది.
5. ప్రెజర్ రిలీఫ్ ఛానల్: పైభాగంలో ప్రెజర్ రిలీఫ్ పరికరం అమర్చబడి, ఆర్క్ ప్రెజర్‌ను సురక్షితంగా విడుదల చేయడానికి అనుమతిస్తుంది ఒక తప్పు విషయంలో.

కోర్ ప్రయోజనాలు

1. తొలగించగల హ్యాండ్‌కార్ట్ డిజైన్: సర్క్యూట్ బ్రేకర్ మరియు PT హ్యాండ్‌కార్ట్‌లు పరస్పరం మార్చుకోగలవు, శీఘ్ర నిర్వహణను అనుమతిస్తుంది మరియు మొత్తం బస్‌బార్ విభాగాన్ని శక్తివంతం చేయకుండా భర్తీ చేయడం.
2. సమగ్ర ఐదు-రక్షణ ఇంటర్‌లాకింగ్: ప్రమాదవశాత్తు సర్క్యూట్ బ్రేకర్ తెరవడం/మూసివేయడాన్ని నిరోధిస్తుంది, నిరోధిస్తుంది హ్యాండ్‌కార్ట్‌ను లోడ్ కింద నెట్టడం/లాగడం, శక్తివంతంగా ఉన్నప్పుడు గ్రౌండింగ్ స్విచ్‌ను మూసివేయడాన్ని నిరోధిస్తుంది, శక్తినివ్వడాన్ని నిరోధిస్తుంది గ్రౌండింగ్ స్విచ్ మూసివేయబడినప్పుడు, మరియు శక్తితో కూడిన కంపార్ట్‌మెంట్లలోకి ప్రమాదవశాత్తూ ప్రవేశించడాన్ని నిరోధిస్తుంది.
3. కాంపాక్ట్ స్ట్రక్చర్: ఫ్రంట్ ఫేసింగ్ ఆపరేషన్ మరియు మెయింటెనెన్స్, ఇన్‌స్టాలేషన్ స్థలాన్ని ఆదా చేయడం.
4. అధిక పర్యావరణ అనుకూలత: అంతర్నిర్మిత కండెన్సేషన్ హీటర్, తేమతో కూడిన వాతావరణాలకు అనుకూలం.

ప్రధాన అప్లికేషన్ రకాలు:

1. ఇన్‌కమింగ్ లైన్ క్యాబినెట్ (పవర్ స్వీకరించడం)
2. అవుట్‌గోయింగ్ లైన్ క్యాబినెట్ (ఫీడర్‌లు/మోటార్‌లకు పవర్‌ని పంపిణీ చేయడం)
3. వోల్టేజ్ ట్రాన్స్ఫార్మర్ మరియు వోల్టేజ్ కొలత క్యాబినెట్
4. మీటరింగ్ క్యాబినెట్ (శక్తి మీటర్‌తో)
5. బస్బార్ విభాగం క్యాబినెట్
6. ఐసోలేషన్ క్యాబినెట్

పర్యావరణ పరిస్థితులు

- పరిసర ఉష్ణోగ్రత: -15℃ ~ +40℃
- రోజువారీ సగటు సాపేక్ష ఆర్ద్రత ≤95%, నెలవారీ సగటు ≤90%
- పేలుడు, తినివేయు వాయువులు లేదా వాహక ధూళి, తీవ్రమైన కంపనం ఉండవు
- ఇండోర్ ఇన్‌స్టాలేషన్ మాత్రమే

ప్రధాన సాంకేతిక పారామితులు

అసలు దరఖాస్తు కేసు

అర్బన్ కమర్షియల్ కాంప్లెక్స్ పవర్ డిస్ట్రిబ్యూషన్ ప్రాజెక్ట్. 50-అంతస్తుల వాణిజ్య సముదాయం (కార్యాలయం + వాణిజ్య + వినోదం) తూర్పు చైనాలో ఇన్‌కమింగ్ లైన్‌లు, అవుట్‌గోయింగ్ లైన్‌లు, PTలు, మీటరింగ్, సహా 18 Usune Kyn28 స్విచ్ గేర్ 11kV యూనిట్లను ఉపయోగిస్తుంది. సెక్షన్ క్యాబినెట్‌లు మరియు ఐసోలేషన్ క్యాబినెట్‌లు, డ్యూయల్ బస్‌బార్‌ల ద్వారా అనవసరమైన విద్యుత్ సరఫరా.

రెండు సంవత్సరాల ఆపరేషన్ తర్వాత, ఎటువంటి ప్రణాళిక లేని విద్యుత్తు అంతరాయాలు లేకుండా 99.98% విద్యుత్ సరఫరా విశ్వసనీయతను సాధించింది. ది స్విచ్ గేర్ త్వరగా భర్తీ చేయబడుతుంది, నిర్వహణ సమయాన్ని గణనీయంగా తగ్గిస్తుంది. కాంపాక్ట్ క్యాబినెట్ లో స్థలాన్ని ఆదా చేస్తుంది పంపిణీ గది, మరియు ఒక కండెన్సేషన్ హీటర్ తేమతో కూడిన వాతావరణంలో స్థిరమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది.

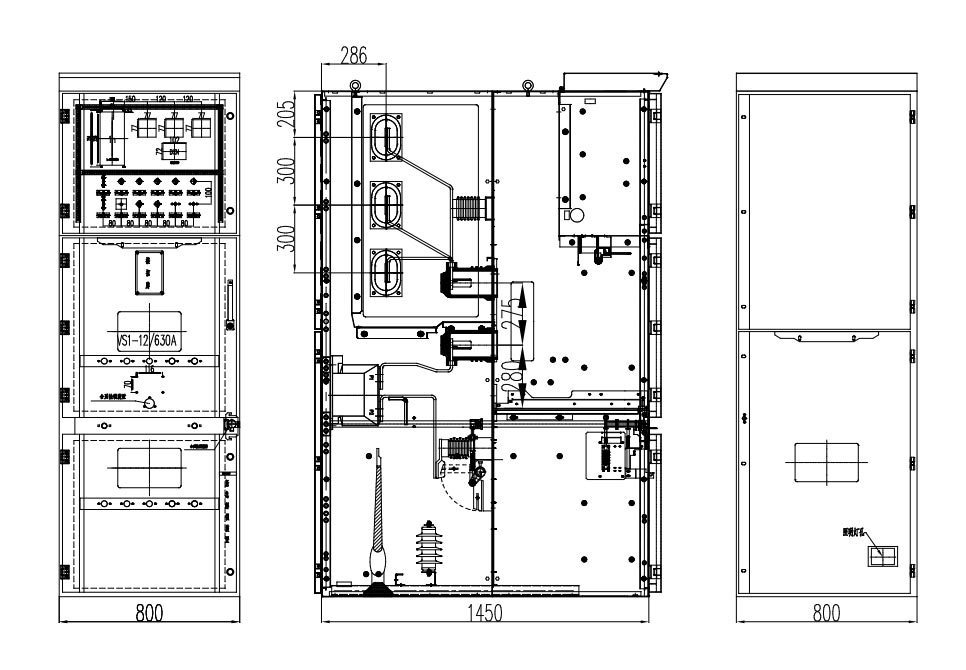

ఉత్పత్తి బాహ్య పరిమాణం

ప్రాజెక్ట్ సూచన

కాస్-స్పేస్ రాకెట్ లాంచ్ ప్రాజెక్ట్

పరీక్ష నివేదిక

తరచుగా అడిగే ప్రశ్నలు

Q1: Usune KYN28 11kV మరియు సాంప్రదాయ స్థిర స్విచ్ గేర్ మధ్య ప్రధాన తేడాలు ఏమిటి?

A: ప్రధాన వ్యత్యాసం ఉపసంహరించదగిన స్విచ్ గేర్ నిర్మాణం. సర్క్యూట్ బ్రేకర్లు స్వతంత్రంగా ఉపసంహరించుకోవచ్చు మరియు పరస్పరం మార్చుకున్నారు, నిర్వహణ సమయంలో పూర్తి విద్యుత్తు అంతరాయం అవసరాన్ని తొలగిస్తుంది. దీని వలన అధిక భద్రత మరియు నిర్వహణ సామర్థ్యం, మరియు స్వతంత్ర కంపార్ట్మెంట్ తప్పు పరిధిని సమర్థవంతంగా పరిమితం చేస్తుంది.

Q2: Kyn28 స్విచ్ గేర్ 11kVని ఎత్తైన ప్రదేశాలలో లేదా ముఖ్యంగా తేమతో కూడిన వాతావరణంలో ఉపయోగించవచ్చా?

జ: అవును. ఒక ప్రొఫెషనల్ తయారీదారుగా, ఉసునే హై-ఎలిట్యూడ్ డీరేటింగ్ డిజైన్, మెరుగైన ఇన్సులేషన్ మరియు అందిస్తుంది తుప్పు రక్షణ, మరియు తేమతో కూడిన వాతావరణంలో నమ్మకమైన ఆపరేషన్‌ను నిర్ధారించడానికి అంతర్నిర్మిత హీటర్.

Q3: ఉత్పత్తి వారంటీ మరియు అమ్మకాల తర్వాత సేవ గురించి ఏమిటి?

జ: మొత్తం మెషీన్ 12 నెలల వారంటీతో వస్తుంది, ఇది గ్లోబల్ టెక్నికల్ టీమ్, ఇది రోజుకు 24 గంటలు మరియు వేగంగా ప్రతిస్పందిస్తుంది ప్రధాన ప్రాంతాలలో ఆన్-సైట్ సేవ అందుబాటులో ఉంది. మేము దీర్ఘకాలిక నిర్వహణ మరియు సాంకేతిక శిక్షణను కూడా అందిస్తాము.
