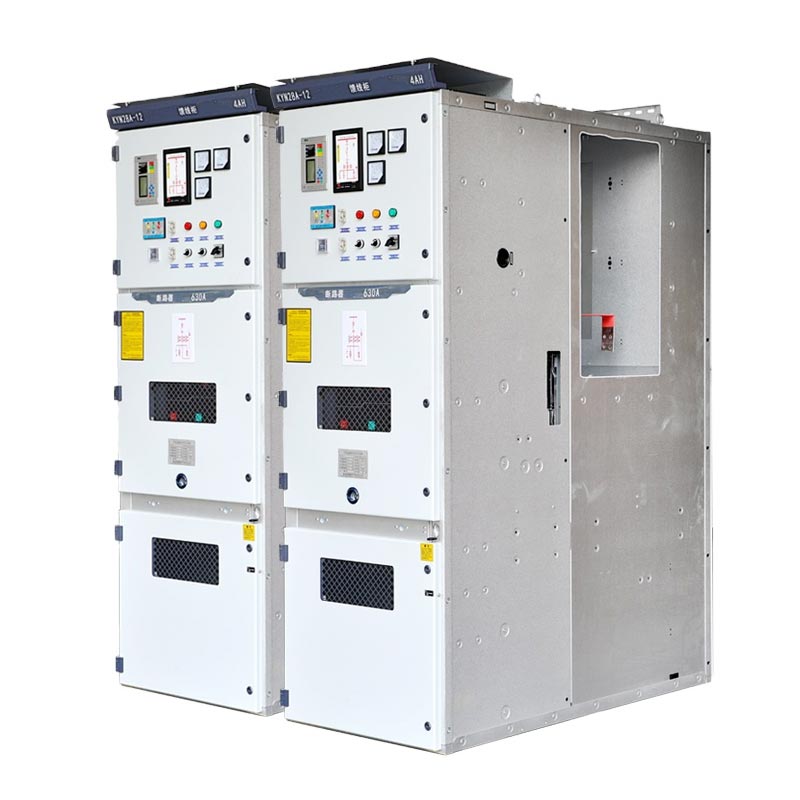

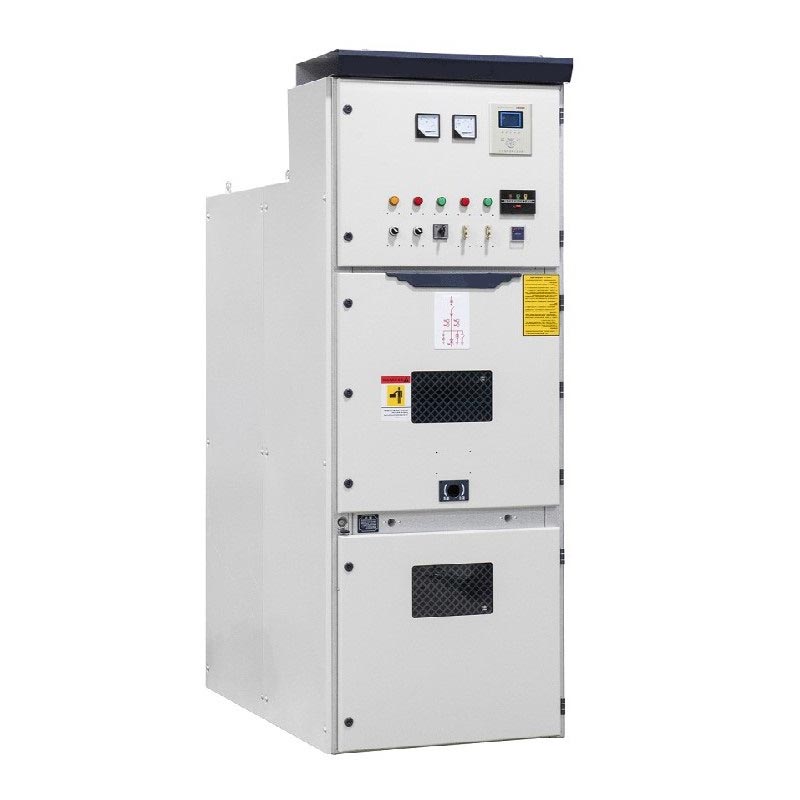

మీడియం వోల్టేజ్ 11kv ఇండోర్ Vcb ప్యానెల్

Usune మీడియం వోల్టేజ్ 11kV ఇండోర్ VCB ప్యానెల్ (KYN28 సిరీస్) అనేది ఒక సాయుధ, ఉపసంహరణ, మెటల్-పరివేష్టిత స్విచ్ గేర్ మీడియం-వోల్టేజ్ పవర్ గ్రిడ్‌ల సురక్షితమైన మరియు సమర్థవంతమైన స్వీకరణ, పంపిణీ, నియంత్రణ మరియు రక్షణ కోసం రూపొందించబడింది. ఇది పవర్ సిస్టమ్‌లో కోర్ డిస్ట్రిబ్యూషన్ యూనిట్, సాధారణ మరియు తప్పు రెండింటిలోనూ స్థిరమైన సిస్టమ్ ఆపరేషన్‌ను నిర్ధారిస్తుంది పరిస్థితులు.

- వర్తించే సిస్టమ్స్: 3.6～12kV / 24kV త్రీ-ఫేజ్ AC 50/60Hz
- ప్రమాణాలు: IEC 62271-200, GB 3906, DL/T 404
- కోర్ నిర్మాణం: ఆర్మర్డ్ మెటల్ ఎన్‌క్లోజర్, తొలగించగల ట్రాలీ నిర్మాణం
- రక్షణ రేటింగ్: క్యాబినెట్ IP4X, ఇంటీరియర్ IP2X

తక్కువ వోల్టేజ్ స్విచ్ గేర్

మీడియం వోల్టేజ్ స్విచ్ గేర్

మోడల్ మరియు సాంకేతిక పారామితులు

1. మోడల్ సిరీస్

2. ప్రధాన సాంకేతిక పారామితులు

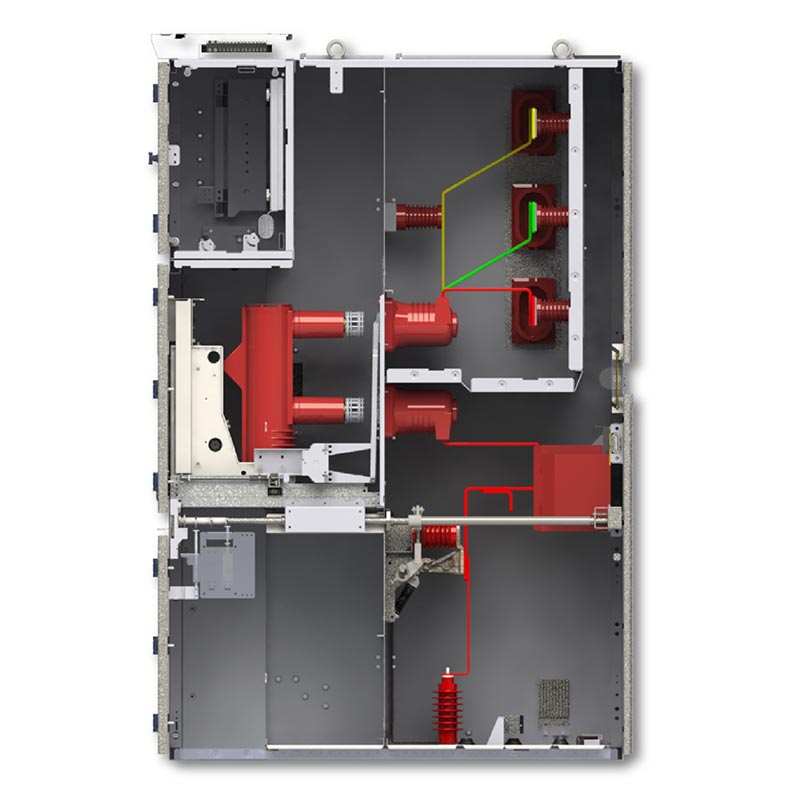

నిర్మాణం మరియు కంపార్ట్మెంట్ డిజైన్

మీడియం వోల్టేజ్ 11kV ఇండోర్ Vcb ప్యానెల్ ఐదు స్వతంత్ర గ్రౌండెడ్ మెటల్ కంపార్ట్‌మెంట్లను వేరు చేయడానికి స్టీల్ ప్లేట్‌లను ఉపయోగిస్తుంది, ఫాల్ట్ ఆర్క్‌ల వ్యాప్తిని సమర్థవంతంగా అణచివేయడం మరియు వ్యక్తిగత భద్రతను నిర్ధారించడం:

1. సర్క్యూట్ బ్రేకర్ కంపార్ట్‌మెంట్: అంతర్నిర్మిత తొలగించగల వాక్యూమ్ సర్క్యూట్ బ్రేకర్ ట్రాలీ (VS1/ZN63A, VD4, మొదలైనవి), అమర్చారు మెకానికల్ ఇంటర్‌లాకింగ్‌తో, ట్రాలీ పని, పరీక్ష మరియు డిస్‌కనెక్ట్ చేయబడిన స్థానాల మధ్య మారడానికి అనుమతిస్తుంది.

2. బస్‌బార్ కంపార్ట్‌మెంట్: ఇతర కంపార్ట్‌మెంట్‌ల నుండి పూర్తిగా వేరుచేయబడిన ప్రధాన బస్‌బార్లు మరియు బ్రాంచ్ బస్‌బార్‌లను కలిగి ఉంటుంది తప్పు ప్రచారం నిరోధించడానికి.

3. కేబుల్ కంపార్ట్‌మెంట్: కరెంట్ ట్రాన్స్‌ఫార్మర్లు (CTలు), వోల్టేజ్ ట్రాన్స్‌ఫార్మర్లు (PTలు), గ్రౌండింగ్ స్విచ్‌లు, కేబుల్ టెర్మినల్స్, మరియు కేబుల్ కనెక్షన్ మరియు రక్షణ కోసం సర్జ్ అరెస్టర్లు.

4. కంట్రోల్ ఇన్‌స్ట్రుమెంట్ కంపార్ట్‌మెంట్: హౌస్ ప్రొటెక్టివ్ రిలేలు, ఇన్‌స్ట్రుమెంట్స్, కంట్రోల్ స్విచ్‌లు, ఇండికేటర్ లైట్లు మరియు పర్యవేక్షణ మరియు ఆపరేషన్ కోసం ద్వితీయ సర్క్యూట్లు.

5. ప్రెజర్ రిలీఫ్ ఛానల్: ఆర్క్ ప్రెజర్ మరియు గ్యాస్‌ను సురక్షితంగా విడుదల చేయడానికి పైభాగంలో ప్రెజర్ రిలీఫ్ పరికరాన్ని ఫీచర్ చేస్తుంది అంతర్గత లోపాల కేసు, క్యాబినెట్ మరియు సిబ్బంది గాయానికి నష్టం జరగకుండా నిరోధించడం.

ప్రధాన లక్షణాలు మరియు ప్రయోజనాలు

1. తొలగించగల హ్యాండ్‌కార్ట్ డిజైన్: మీడియం వోల్టేజ్ 11kV ఇండోర్ Vcb ప్యానెల్ హ్యాండ్‌కార్ట్ పూర్తిగా మార్చుకోగలిగింది, అనుమతిస్తుంది పూర్తి బస్‌బార్ అంతరాయం అవసరం లేకుండా వేగవంతమైన తనిఖీ మరియు భర్తీ కోసం, పనికిరాని సమయాన్ని గణనీయంగా తగ్గిస్తుంది.
2. సమగ్ర ఐదు-నివారణ మెకానికల్ ఇంటర్‌లాకింగ్:
- సర్క్యూట్ బ్రేకర్లు ప్రమాదవశాత్తు తెరవడం మరియు మూసివేయడం నిరోధిస్తుంది
- లోడ్ కింద సర్క్యూట్ బ్రేకర్ ట్రాలీని నెట్టడం లేదా లాగడం నిరోధిస్తుంది
- శక్తివంతంగా ఉన్నప్పుడు గ్రౌండింగ్ స్విచ్ ప్రమాదవశాత్తు మూసివేయడాన్ని నిరోధిస్తుంది
- క్లోజ్డ్ పొజిషన్‌లో ఉన్నప్పుడు గ్రౌండింగ్ స్విచ్‌కు శక్తినివ్వడాన్ని నిరోధిస్తుంది
- శక్తివంతం చేయబడిన కంపార్ట్‌మెంట్‌లోకి ప్రమాదవశాత్తు ప్రవేశాన్ని నిరోధిస్తుంది

3. పూర్తిగా మూసివున్న స్వతంత్ర కంపార్ట్‌మెంట్‌లు: మెటల్ విభజనలు ఫంక్షనల్ ప్రాంతాలను వేరు చేస్తాయి, ఆర్క్‌ను సమర్థవంతంగా అణిచివేస్తాయి ప్రచారం మరియు పరస్పర జోక్యం.

4. ఫ్రంట్ ఆపరేషన్ మరియు మెయింటెనెన్స్: క్యాబినెట్ ముందు నుండి అన్ని కార్యకలాపాలు మరియు నిర్వహణ పూర్తి చేయవచ్చు, సంస్థాపన స్థలాన్ని ఆదా చేయడం.

5. అధిక విశ్వసనీయత మరియు అధిక భద్రత: అంతర్జాతీయ ప్రధాన స్రవంతి ప్రమాణాలకు అనుగుణంగా, అధిక ఇన్సులేషన్ స్థాయిలు మరియు బలమైన తప్పు నిరోధకత.

6. మాడ్యులర్ డిజైన్: ఇన్‌కమింగ్ లైన్ క్యాబినెట్, అవుట్‌గోయింగ్ లైన్ క్యాబినెట్, మీటరింగ్ క్యాబినెట్‌గా ఫ్లెక్సిబుల్‌గా కాన్ఫిగర్ చేయవచ్చు. బస్‌బార్ సెక్షన్ క్యాబినెట్, మొదలైనవి

ప్రధాన అప్లికేషన్ దృశ్యాలు

1. ఇన్‌కమింగ్ లైన్ క్యాబినెట్ (పవర్ గ్రిడ్ రిసెప్షన్)

2. అవుట్‌గోయింగ్ లైన్ క్యాబినెట్ (లోడ్‌లు, మోటార్లు మరియు ట్రాన్స్‌ఫార్మర్‌లకు పవర్ డిస్ట్రిబ్యూషన్)

3. మోటార్ కంట్రోల్ క్యాబినెట్ (పెద్ద మోటార్ స్టార్ట్-అప్, స్టాపింగ్ మరియు ప్రొటెక్షన్)

4. ట్రాన్స్‌ఫార్మర్ ఫీడర్ క్యాబినెట్ (డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్ ప్రొటెక్షన్)

5. బస్‌బార్ సెక్షనింగ్ క్యాబినెట్ (బస్‌బార్ సెక్షనింగ్ మరియు ఆటోమేటిక్ ట్రాన్స్‌ఫర్ స్విచింగ్)

వాస్తవ అప్లికేషన్ కేసులు

కేసు 1: జియాంగ్సు ప్రావిన్స్‌లో ఒక పెద్ద పెట్రోకెమికల్ ఇండస్ట్రియల్ పార్క్

ప్రాజెక్ట్ సవాళ్లు: పెట్రోకెమికల్ ప్లాంట్ విద్యుత్ సరఫరా కొనసాగింపు, భద్రత మరియు కోసం చాలా ఎక్కువ అవసరాలను కలిగి ఉంది తప్పు సహనం, దీర్ఘకాలిక స్థిరమైన ఆపరేషన్ అవసరం.
పరిష్కారం: 36 Usune KYN28A-12 వాక్యూమ్ సర్క్యూట్ బ్రేకర్ క్యాబినెట్‌లు సిస్టమ్ ఇన్‌కమింగ్ మరియు అవుట్‌గోయింగ్ లైన్‌ల కోసం ఉపయోగించబడ్డాయి మరియు పెద్ద మోటార్ నియంత్రణ.
ఆపరేటింగ్ ఫలితాలు: పెద్ద లోపాలు లేకుండా 8 సంవత్సరాలకు పైగా నిరంతర మరియు స్థిరమైన ఆపరేషన్, సమర్థవంతంగా సాధించడం ఓవర్‌లోడ్ మరియు షార్ట్-సర్క్యూట్ రక్షణ, అంతరాయం లేని ఉత్పత్తికి భరోసా.

కేసు 2: జెజియాంగ్ ప్రావిన్స్‌లోని వాణిజ్య సముదాయం

ప్రాజెక్ట్ సవాళ్లు: ఎత్తైన భవనం యొక్క విద్యుత్ పంపిణీ గదిలో పరిమిత స్థలం, కాంపాక్ట్, సురక్షితమైన మరియు అవసరం సులభంగా నిర్వహించగల పరికరాలు.
పరిష్కారం: 22 Usune KYN28A-12 స్విచ్ గేర్ యూనిట్లను ఫ్రంట్ యాక్సెస్ చేయగల నిర్మాణంతో కాన్ఫిగర్ చేయండి.
ఆపరేటింగ్ ఫలితాలు: అధిక స్థల వినియోగం, అనుకూలమైన నిర్వహణ మరియు క్లిష్టమైన లోడ్‌ల కోసం నమ్మకమైన రక్షణ బిల్డింగ్ లైటింగ్, ఎయిర్ కండిషనింగ్ మరియు ఫైర్ ప్రొటెక్షన్.

ప్రాజెక్ట్ సూచన

కాస్-స్పేస్ రాకెట్ లాంచ్ ప్రాజెక్ట్

పరీక్ష నివేదిక

తరచుగా అడిగే ప్రశ్నలు

Q1: KYN28A-12 మరియు KYN28-24 మధ్య తేడా ఏమిటి?

A: ప్రధాన వ్యత్యాసం రేట్ చేయబడిన వోల్టేజ్ స్థాయి: KYN28A-12 12kV (10kV తరగతి) సిస్టమ్‌లకు అనుకూలంగా ఉంటుంది, అయితే KYN28-24 24kV (20kV తరగతి) సిస్టమ్‌లకు అనుకూలంగా ఉంటుంది. రెండూ వాటి సంబంధిత వోల్టేజ్ స్థాయిల ప్రకారం రూపొందించబడ్డాయి ఇన్సులేషన్ దూరం, ఇన్సులేషన్ కాంపోనెంట్ ఎంపిక మరియు అంతర్గత కాంపోనెంట్ రేటెడ్ పారామితుల పరంగా.

Q2: ఎగుమతి ప్రాజెక్ట్‌ల కోసం Usune ఈ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ క్యాబినెట్‌ను అనుకూలీకరించగలదా?

జ: అవును. ఒక ప్రొఫెషనల్ తయారీదారుగా, ఉసునే ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా పారామితులను సర్దుబాటు చేయవచ్చు IEC మరియు ANSI వంటి విభిన్న ప్రాంతీయ ప్రమాణాలు మరియు సర్క్యూట్ బ్రేకర్ మోడల్‌లు, ప్రొటెక్టివ్ రిలేలు మరియు కొలతలు.

Q3: మీడియం వోల్టేజ్ 11kV ఇండోర్ Vcb ప్యానెల్ యొక్క సేవా జీవితం మరియు నిర్వహణ చక్రం ఏమిటి?

A: సాధారణ నిర్వహణ పరిస్థితుల్లో, రూపొందించిన సేవా జీవితం 20-30 సంవత్సరాలు. రొటీన్ మెయింటెనెన్స్ ప్రధానంగా ఇన్సులేషన్ టెస్టింగ్, సర్క్యూట్ బ్రేకర్ లక్షణ తనిఖీలు మరియు రిలే క్రమాంకనం ఉన్నాయి. ఉపసంహరించుకోదగిన ట్రాలీ నిర్మాణం శీఘ్ర భర్తీకి అనుమతిస్తుంది, నిర్వహణ పనికిరాని సమయాన్ని గణనీయంగా తగ్గిస్తుంది.
