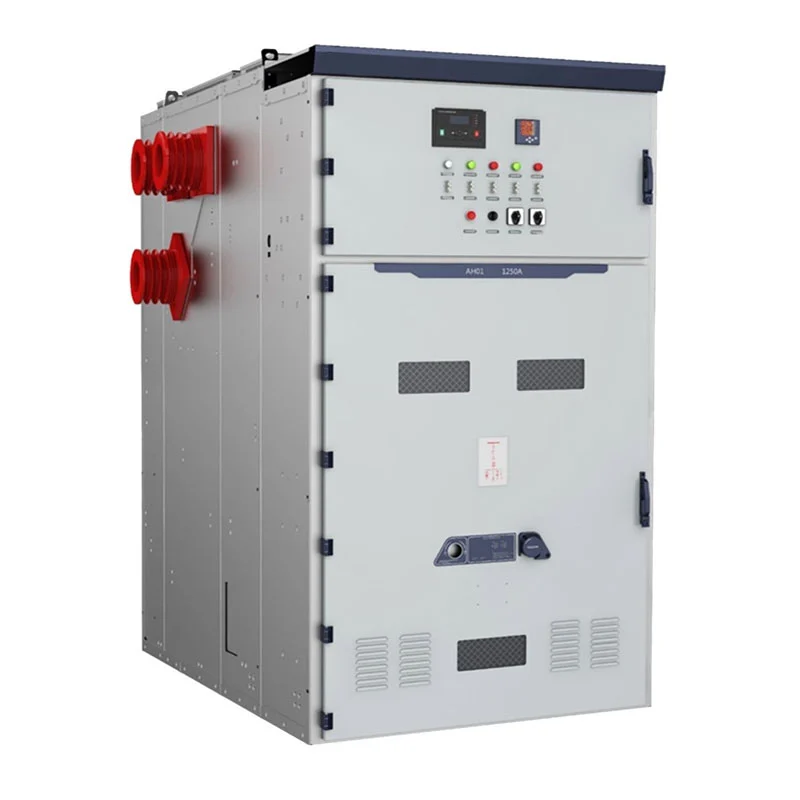

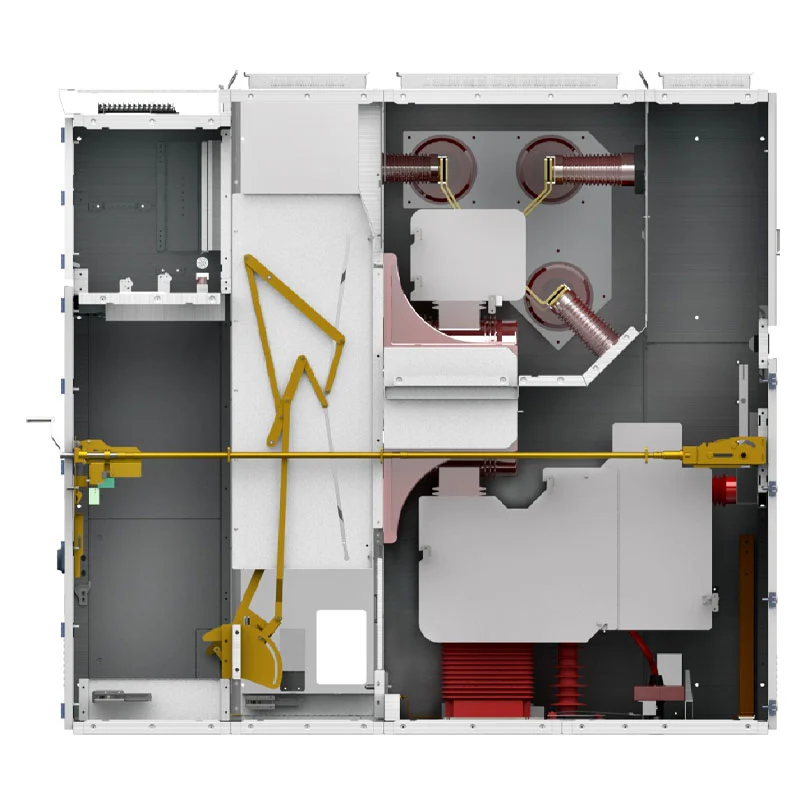

KYN61-40.5 33kV ఇండోర్ VCB స్విచ్‌గేర్ ప్యానెల్ ప్రాథమిక మరియు ద్వితీయ సర్క్యూట్‌లను వేరు చేయడానికి మెటల్-క్లాడ్ స్ట్రక్చర్‌ను ఉపయోగిస్తుంది, ప్రధాన మార్గం VCB, బస్ లింక్‌లు, కేబుల్ టెర్మినేషన్ జోన్ మరియు గ్రౌండింగ్ ఎలిమెంట్‌లను కలిగి ఉంటుంది, సెకండరీ పరికరాలు ప్రాజెక్ట్ నిర్దేశించిన విధంగా రక్షణ, మీటరింగ్, నియంత్రణ, సిగ్నలింగ్ మరియు కమ్యూనికేషన్ అవసరాలను నిర్వహిస్తాయి. ఈ విధానం సాధారణ క్యాబినెట్ టెంప్లేట్ కాకుండా వాస్తవ పవర్ నెట్‌వర్క్‌ను ప్రతిబింబించేలా లైనప్‌ను అనుమతిస్తుంది. ఫంక్షనల్ కంపార్ట్‌మెంట్లు స్పష్టంగా వివరించబడ్డాయి-బ్రేకర్ ఛాంబర్, బస్‌బార్ బే, కేబుల్ వాల్ట్ మరియు ఇన్‌స్ట్రుమెంటేషన్ విభాగం-ఇంజనీర్‌లు ఇన్‌స్టాలేషన్, వైరింగ్, కమీషనింగ్ మరియు అప్‌కీప్‌ను ఖచ్చితత్వంతో మ్యాప్ చేయడానికి అనుమతిస్తుంది. సర్క్యూట్ ఏర్పాట్లు ఇన్‌కమింగ్ ఫీడ్‌లు (బస్సుకు అప్‌స్ట్రీమ్ పవర్ అందుకోవడం), అవుట్‌గోయింగ్ ఫీడర్‌లు (ట్రాన్స్‌ఫార్మర్లు, మోటార్లు లేదా ప్రాసెస్ లోడ్లను సరఫరా చేయడం), PT-ఆధారిత వోల్టేజ్ నిఘా, ఆపరేషనల్ ఫ్లెక్సిబిలిటీ కోసం బస్ సెక్షనలైజింగ్ మరియు ఎనర్జీ మానిటరింగ్ కోసం డెడికేటెడ్ మీటరింగ్.
KYN61-40.5 33kV ఇండోర్ VCB స్విచ్‌గేర్ ప్యానెల్ ప్రాథమిక మరియు ద్వితీయ సర్క్యూట్‌లను వేరు చేయడానికి మెటల్-క్లాడ్ స్ట్రక్చర్‌ను ఉపయోగిస్తుంది, ప్రధాన మార్గం VCB, బస్ లింక్‌లు, కేబుల్ టెర్మినేషన్ జోన్ మరియు గ్రౌండింగ్ ఎలిమెంట్‌లను కలిగి ఉంటుంది, సెకండరీ పరికరాలు ప్రాజెక్ట్ నిర్దేశించిన విధంగా రక్షణ, మీటరింగ్, నియంత్రణ, సిగ్నలింగ్ మరియు కమ్యూనికేషన్ అవసరాలను నిర్వహిస్తాయి. ఈ విధానం సాధారణ క్యాబినెట్ టెంప్లేట్ కాకుండా వాస్తవ పవర్ నెట్‌వర్క్‌ను ప్రతిబింబించేలా లైనప్‌ను అనుమతిస్తుంది. ఫంక్షనల్ కంపార్ట్‌మెంట్లు స్పష్టంగా వివరించబడ్డాయి-బ్రేకర్ ఛాంబర్, బస్‌బార్ బే, కేబుల్ వాల్ట్ మరియు ఇన్‌స్ట్రుమెంటేషన్ విభాగం-ఇంజనీర్‌లు ఇన్‌స్టాలేషన్, వైరింగ్, కమీషనింగ్ మరియు అప్‌కీప్‌ను ఖచ్చితత్వంతో మ్యాప్ చేయడానికి అనుమతిస్తుంది. సర్క్యూట్ ఏర్పాట్లు ఇన్‌కమింగ్ ఫీడ్‌లు (బస్సుకు అప్‌స్ట్రీమ్ పవర్ అందుకోవడం), అవుట్‌గోయింగ్ ఫీడర్‌లు (ట్రాన్స్‌ఫార్మర్లు, మోటార్లు లేదా ప్రాసెస్ లోడ్లను సరఫరా చేయడం), PT-ఆధారిత వోల్టేజ్ నిఘా, ఆపరేషనల్ ఫ్లెక్సిబిలిటీ కోసం బస్ సెక్షనలైజింగ్ మరియు ఎనర్జీ మానిటరింగ్ కోసం డెడికేటెడ్ మీటరింగ్.
సరైన ఆపరేటింగ్ సీక్వెన్స్‌లను అమలు చేసే మెకానికల్ ఇంటర్‌లాక్ సిస్టమ్ ద్వారా భద్రత పొందుపరచబడింది, తప్పుడు బ్రేకర్ ఆపరేషన్, విత్‌డ్రాబుల్ ఎలిమెంట్ యొక్క ఆన్-లోడ్ కదలిక, లైవ్ కండక్టర్‌లతో ఎర్తింగ్, ఎర్త్ స్విచ్ మూసివేయడంతో శక్తివంతం చేయడం మరియు లైవ్ జోన్‌లలోకి అనుకోకుండా ప్రవేశించడాన్ని నిరోధించే ఐదు-ప్రూఫ్ ప్రోటోకాల్‌ను కలిగి ఉంటుంది. అదనంగా, విభాగాల మధ్య మెటల్ అడ్డంకులు అంతర్గత లేఅవుట్‌ను నిర్వహిస్తాయి మరియు టాప్-మౌంటెడ్ ప్రెజర్ రిలీఫ్ ఛానల్ సురక్షితంగా అంతర్గత దోష శక్తిని బయటకు పంపుతుంది. వాక్యూమ్ బ్రేకర్ ప్రైమరీ స్విచింగ్ మరియు ఆర్క్-క్వెన్చింగ్‌ను అందిస్తుంది, అయితే అనుబంధిత రిలే మరియు కంట్రోల్ సూట్‌లను కస్టమర్ యొక్క రక్షణ తత్వశాస్త్రానికి అనుకూలీకరించవచ్చు, అప్‌స్ట్రీమ్ మూలాల నుండి కేబుల్‌లు మరియు ట్రాన్స్‌ఫార్మర్‌ల వరకు అన్ని భాగాలు-గణించిన తప్పు పరిస్థితులలో కచేరీలో పనిచేస్తాయని నిర్ధారిస్తుంది.
KYN61-40.5 33kV ఇండోర్ VCB స్విచ్‌గేర్ ప్యానెల్ చుట్టూ నిర్మించబడిన ఈ బహుముఖ ప్లాట్‌ఫారమ్, విభిన్న రంగాలలో అప్లికేషన్‌ను కనుగొంటుంది: ఇండోర్ సబ్‌స్టేషన్‌లు విద్యుత్ తీసుకోవడం, ట్రాన్స్‌ఫార్మర్ టై-ఇన్‌లు, ఫీడర్ డిస్పాచ్ మరియు కొలత కోసం దీనిని ఉపయోగించుకుంటాయి; మీడియం-వోల్టేజ్ సహాయక నెట్‌వర్క్‌లు మరియు జనరేటర్-లింక్డ్ సిస్టమ్‌ల కోసం పవర్ ప్లాంట్లు దీనిని ప్రభావితం చేస్తాయి; మోటార్లు, కంప్రెసర్లు మరియు ఉత్పత్తి లైన్లకు శక్తినిచ్చే పెద్ద పారిశ్రామిక ప్రదేశాలు; వెంటిలేషన్ మరియు పంపింగ్ వంటి భారీ పంపిణీ లోడ్లను నిర్వహించే మైనింగ్ కార్యకలాపాలు; మరియు బహుళ భవనాలు మరియు పరికరాల క్లస్టర్‌లలో సమకాలీకరించబడిన పంపిణీ అవసరమయ్యే ప్రత్యేక మౌలిక సదుపాయాలు. ఆమోదించబడిన సింగిల్-లైన్ రేఖాచిత్రం మరియు సైట్-నిర్దిష్ట డిమాండ్‌లతో భౌతిక శ్రేణిని సమలేఖనం చేయడం ద్వారా, సంక్లిష్టమైన అధిక-వోల్టేజ్ పంపిణీ సవాళ్ల కోసం ఉసునే ఒక బలమైన, భద్రత-అనుకూల పరిష్కారాన్ని అందిస్తుంది.
ఉసునే మీడియం-వోల్టేజ్ స్విచ్ గేర్ అప్లికేషన్‌లకు ప్రాజెక్ట్ రిఫరెన్స్‌గా అందిస్తోంది కాస్-స్పేస్ రాకెట్ లాంచ్ ప్రాజెక్ట్.
ప్రత్యేక అవస్థాపన అనేది రాకెట్ లాంచ్ సదుపాయానికి కేంద్రంగా ఉంటుంది, ఇక్కడ అనేక విద్యుత్ లోడ్లు వేర్వేరు క్రియాత్మక ప్రాంతాలలో చెదరగొట్టబడతాయి. విద్యుత్ పంపిణీ వ్యవస్థ తప్పనిసరిగా సమన్వయంతో కూడిన ఇన్‌కమింగ్ సర్క్యూట్‌లు, ఫీడర్ రక్షణ, విద్యుత్ ఐసోలేషన్, కొలత మరియు నియంత్రణను అందించాలి.
ఈ ప్రాజెక్ట్‌లో, స్విచ్ గేర్ సైట్ యొక్క మీడియం-వోల్టేజ్ విద్యుత్ పంపిణీ అమరికలో భాగంగా ఏర్పడింది. విస్తృత అవస్థాపనతో ఏకీకరణ అనేది విద్యుత్ పరికరాల కోసం ఒక ప్రాజెక్ట్ అవసరం, ఇది స్వతంత్ర క్యాబినెట్ ఇన్‌స్టాలేషన్‌గా నిర్వహించబడదు.
KYN61-40.5 33kV ఇండోర్ VCB స్విచ్‌గేర్ ప్యానెల్‌తో సహా — మీడియం-వోల్టేజ్ డిస్ట్రిబ్యూషన్ పరికరాలను సరఫరా చేయడంలో Usune యొక్క అనుభవం నిర్దిష్ట విద్యుత్ వ్యవస్థ అవసరాలతో కూడిన ప్రత్యేక ఇంజనీరింగ్ ప్రాజెక్ట్‌ల కోసం ఈ అప్లికేషన్‌లో ప్రతిబింబిస్తుంది.
| అంశం | స్పెసిఫికేషన్ |
| సిరీస్ | KYN61 |
| రేట్ చేయబడిన వోల్టేజ్ | 3.6kV, 7.2kV, 12kV, 24kV, 36kV |
| రేట్ చేయబడిన ఫ్రీక్వెన్సీ | 50Hz / 60Hz |
| రేటింగ్ కరెంట్ | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| రేట్ చేయబడిన షార్ట్-సర్క్యూట్ బ్రేకింగ్ కరెంట్ | 25kA, 31.5kA, 40kA, 50kA |
| కరెంట్‌ను తట్టుకునే స్వల్పకాలిక రేట్ | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| రక్షణ డిగ్రీ | IP4X బాహ్య ఎన్‌క్లోజర్ / IP2X అంతర్గత కంపార్ట్‌మెంట్లు |
| పరిసర ఉష్ణోగ్రత | -15°C నుండి +40°C |
| సాపేక్ష ఆర్ద్రత | రోజువారీ సగటు ≤95%; నెలవారీ సగటు ≤90% |
| ఎత్తు | ≤1000మీ |
| సంస్థాపన | ఇండోర్ |
| వ్యవస్థ | త్రీ-ఫేజ్ AC |
అసలు ప్రాజెక్ట్ వోల్టేజ్, కరెంట్, ఫాల్ట్ లెవెల్ ప్రకారం తుది విద్యుత్ కాన్ఫిగరేషన్ నిర్ధారించబడాలి, ఇన్సులేషన్ అవసరాలు, రక్షణ పథకం మరియు సంస్థాపన పరిస్థితులు.
33kV-తరగతి స్విచ్‌గేర్ కోసం, సేకరణ పూర్తి విద్యుత్ వ్యవస్థను కవర్ చేయాలి, కేబినెట్ కౌంట్ మాత్రమే కాదు-వోల్టేజ్ రేటింగ్, లోడ్ కరెంట్, షార్ట్-సర్క్యూట్ స్థాయి, ఫీడర్ పరిమాణం, ట్రాన్స్‌ఫార్మర్ సామర్థ్యం, కేబుల్ అమరిక, రక్షణ మరియు మీటరింగ్ అవసరాలను నిర్ధారించండి. క్యాబినెట్ విధులు (ఇన్‌కమింగ్, అవుట్‌గోయింగ్, PT, మీటరింగ్, బస్ సెక్షనలైజర్, ఐసోలేషన్) ఒకే-లైన్ రేఖాచిత్రం ప్రకారం మిళితం చేయబడతాయి, ట్రాన్స్‌ఫార్మర్లు, కేబుల్‌లు, రక్షణ పరికరాలు మరియు దిగువ లోడ్‌లతో అసమతుల్యతను నివారిస్తాయి. ఒక సాధారణ లైనప్‌లో ఇన్‌కమింగ్ క్యాబినెట్, ట్రాన్స్‌ఫార్మర్లు లేదా మేజర్ లోడ్‌ల కోసం అవుట్‌గోయింగ్ క్యాబినెట్‌లు మరియు PT/మీటరింగ్ క్యాబినెట్‌లు ఉంటాయి; ఒకే సబ్‌స్టేషన్‌లు మరియు పెద్ద బహుళ-క్యాబినెట్ సిస్టమ్‌లకు సరిపోయే ద్వంద్వ మూలాలు లేదా విభజించబడిన బస్ విభాగాల కోసం బస్ సెక్షనలైజింగ్‌ను జోడించవచ్చు.

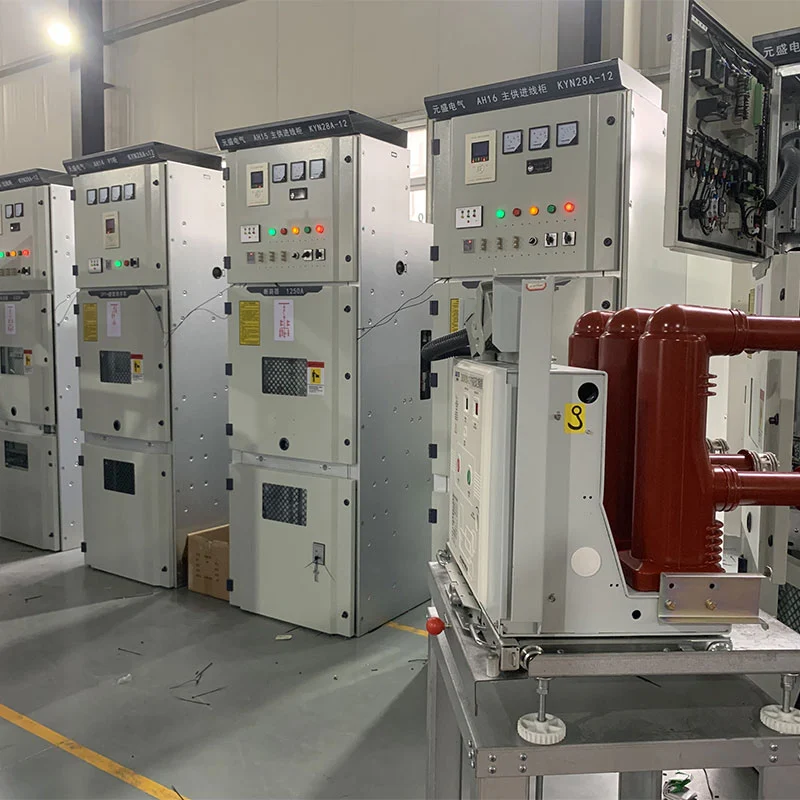

డెలివరీకి ముందు, స్విచ్ గేర్ అసెంబ్లీ, ప్రైమరీ కనెక్షన్‌లు, సెకండరీ వైరింగ్, మెకానికల్ ఆపరేషన్ మరియు ఎలక్ట్రికల్ ఫంక్షన్‌ల కోసం తనిఖీ చేయబడుతుంది, వీటిలో ఉపసంహరించదగిన మెకానిజం, బ్రేకర్ ఆపరేషన్, ఇంటర్‌లాకింగ్, గ్రౌండింగ్ మరియు క్యాబినెట్ నిర్మాణం ఉన్నాయి. రవాణాకు ముందు ధృవీకరణ కోసం Usune తనిఖీ రికార్డులు మరియు పరీక్ష డాక్యుమెంటేషన్‌ను అందిస్తుంది. దాని ప్రారంభ రేటింగ్‌కు మించి, మీడియం-వోల్టేజ్ స్విచ్‌గేర్ తప్పనిసరిగా వ్యవస్థీకృత ఆపరేషన్, ప్రణాళికాబద్ధమైన నిర్వహణ, భవిష్యత్ సర్క్యూట్ నిర్వహణ మరియు స్థిరమైన నెట్‌వర్క్ ఇంటిగ్రేషన్‌కు మద్దతు ఇవ్వాలి. KYN61-40.5 33kV ఇండోర్ VCB స్విచ్‌గేర్ ప్యానెల్ యొక్క కంపార్టమెంటలైజ్డ్ నిర్మాణం ప్రాథమిక మరియు ద్వితీయ పరికరాల లేఅవుట్‌ను నిర్వచిస్తుంది, అయితే దాని ఉపసంహరణ బ్రేకర్ డిజైన్ స్విచింగ్ యూనిట్‌ను సర్వీసింగ్ కోసం తరలించడానికి అనుమతిస్తుంది-దీర్ఘకాలిక నిర్వహణను సులభతరం చేస్తుంది.
అందించిన స్పెసిఫికేషన్‌లో 3.6kV, 7.2kV, 12kV, 24kV మరియు 36kV కాన్ఫిగరేషన్‌లు ఉన్నాయి. వాస్తవ రేట్ వోల్టేజ్ కస్టమర్ పవర్ సిస్టమ్ ప్రకారం నిర్ధారించబడాలి.
సరఫరా చేయబడిన స్పెసిఫికేషన్ 36kV రేటెడ్ కాన్ఫిగరేషన్‌ను జాబితా చేస్తుంది, ఇది 33kV-క్లాస్ సిస్టమ్స్ సబ్జెక్ట్ కోసం పరిగణించబడుతుంది వాస్తవ సిస్టమ్ అవసరాలు, ఇన్సులేషన్ స్థాయి మరియు వర్తించే ప్రమాణాల నిర్ధారణకు.
ఇది మీడియం-వోల్టేజ్ శక్తిని స్వీకరించడం, పంపిణీ చేయడం, మారడం, రక్షణ, కొలత మరియు నియంత్రణ కోసం ఉపయోగించబడుతుంది ఇండోర్ త్రీ-ఫేజ్ AC పవర్ సిస్టమ్స్.
అందించిన కాన్ఫిగరేషన్‌లు 630A నుండి 3150A వరకు ఉంటాయి. గరిష్టంగా సరైన రేటింగ్ ఎంచుకోవాలి నిరంతర లోడ్ మరియు ప్రాజెక్ట్ రూపకల్పన.
అందుబాటులో ఉన్న రేటింగ్‌లలో 25kA, 31.5kA, 40kA మరియు 50kA ఉన్నాయి, వర్తించే విలువ లెక్కించబడిన లోపం ద్వారా నిర్ణయించబడుతుంది విద్యుత్ వ్యవస్థ స్థాయి.
అవును. Usune ప్రకారం ఇన్‌కమింగ్, అవుట్‌గోయింగ్, PT, మీటరింగ్, బస్ సెక్షనలైజర్ మరియు ఐసోలేషన్ ఫంక్షన్‌లను కాన్ఫిగర్ చేయవచ్చు కస్టమర్ యొక్క సింగిల్-లైన్ రేఖాచిత్రం మరియు సాంకేతిక అవసరాలు.
Usune ISO 9001, ISO 14001 మరియు ISO 45001 నిర్వహణ వ్యవస్థల క్రింద పనిచేస్తుంది. ఉత్పత్తులు ప్రకారం రూపొందించబడ్డాయి వర్తించే IEC మరియు GB ప్రమాణాలు, వర్తించే కాన్ఫిగరేషన్‌లకు CE సర్టిఫికేషన్ అందుబాటులో ఉంది.
అవును. Usune ప్రకారం సాంకేతిక లక్షణాలు, పరీక్ష నివేదికలు, డ్రాయింగ్లు మరియు ఇతర ప్రాజెక్ట్ డాక్యుమెంటేషన్ అందించవచ్చు కస్టమర్ మరియు ఇంజనీరింగ్ అవసరాలు.
ప్రామాణిక కాన్ఫిగరేషన్ ఇండోర్ ఇన్‌స్టాలేషన్ కోసం రూపొందించబడింది. అధిక ఎత్తు, ఎత్తు వంటి ప్రత్యేక పరిస్థితులు ఆర్డరింగ్ చేయడానికి ముందు తేమ, లేదా అసాధారణ పర్యావరణ పరిస్థితులు నిర్ధారించబడాలి.
