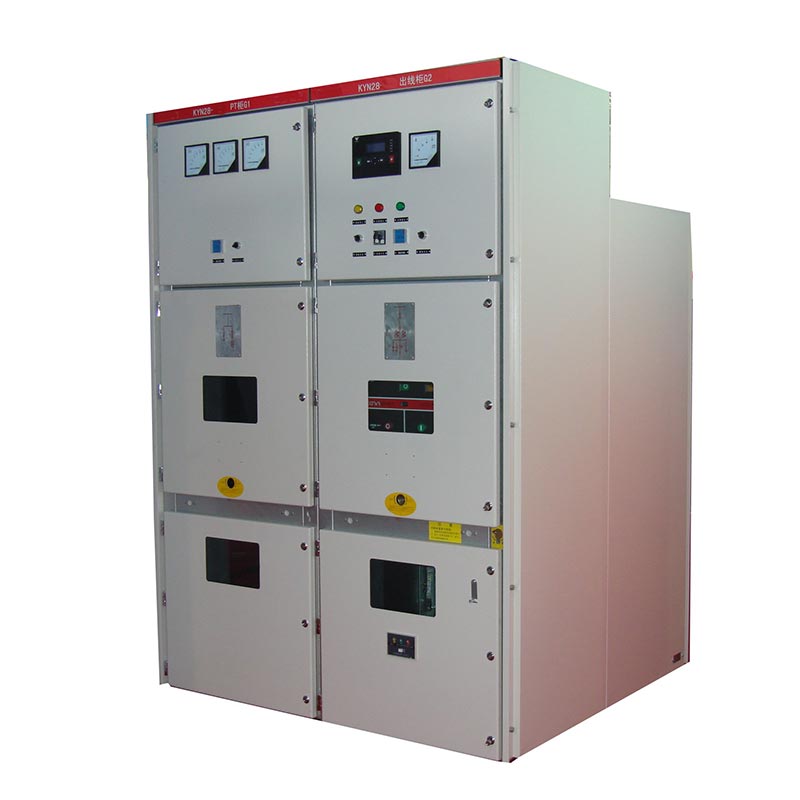

Kyn28 స్విచ్ గేర్ 20kv

Usune Kyn28 స్విచ్ గేర్ 20kV అనేది ఇండోర్ త్రీ-ఫేజ్ AC మెటల్-క్లోజ్డ్ స్విచ్ గేర్, ఇది ప్రధానంగా 24kV పవర్‌లో ఉపయోగించబడుతుంది. వ్యవస్థలు, విద్యుత్ శక్తి యొక్క స్వీకరణ, పంపిణీ, నియంత్రణ, రక్షణ మరియు పర్యవేక్షణను ప్రారంభించడం.

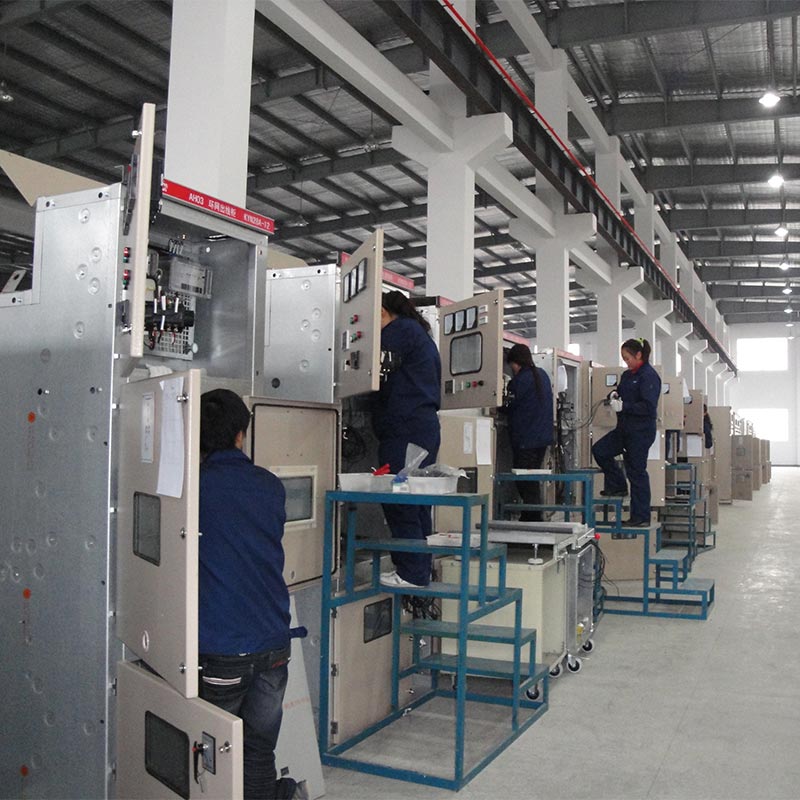

ఉత్పత్తి IP4X రక్షణ రేటింగ్ (క్యాబినెట్)తో ఎయిర్ ఇన్సులేషన్ + హీట్-ష్రింక్బుల్/ఎపాక్సీ కోటింగ్ ఇన్సులేషన్‌ను ఉపయోగిస్తుంది. దీని కాంపాక్ట్ స్ట్రక్చర్ మరియు అధిక ఇన్సులేషన్ స్థాయి వివిధ ఇండోర్ పవర్ డిస్ట్రిబ్యూషన్ దృశ్యాలకు అనుకూలంగా ఉంటుంది. ఒక మీడియం-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ సొల్యూషన్ ప్రొఫెషనల్ చైనీస్ తయారీదారుచే తయారు చేయబడింది, ఈ ఉత్పత్తి, దానితో స్థిరమైన పనితీరు మరియు ప్రామాణిక రూపకల్పన, ప్రపంచవ్యాప్తంగా ఉన్న వినియోగదారుల కోసం విశ్వసనీయమైన అధిక-నాణ్యత సరఫరాదారు ఎంపికగా మారింది. అన్ని ప్రధాన ఉత్పత్తి మా స్వంత ఫ్యాక్టరీలో పూర్తయింది.

తక్కువ వోల్టేజ్ స్విచ్ గేర్

మీడియం వోల్టేజ్ స్విచ్ గేర్

ప్రధాన సాంకేతిక పారామితులు

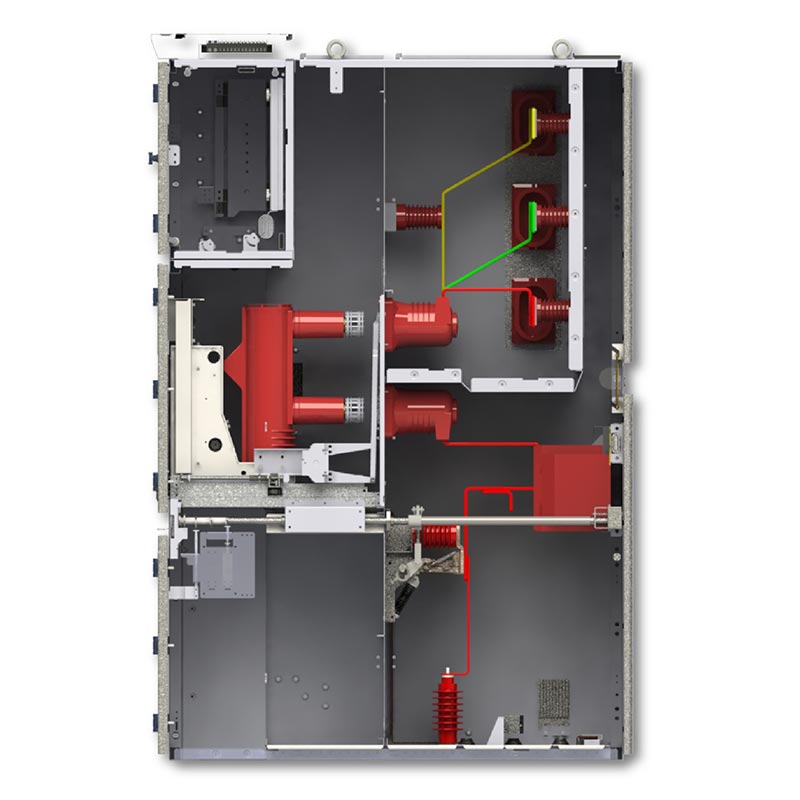

క్యాబినెట్ కంపార్ట్మెంట్ నిర్మాణం

1. సర్క్యూట్ బ్రేకర్ కంపార్ట్‌మెంట్: VS1/ZN63/VD4 రకం వాక్యూమ్ సర్క్యూట్ బ్రేకర్ ట్రాలీలను ఇన్‌స్టాల్ చేస్తుంది.
2. బస్‌బార్ కంపార్ట్‌మెంట్: ప్రధాన బస్‌బార్లు, బ్రాంచ్ బస్‌బార్లు మరియు ఇన్సులేటర్‌లను ఏర్పాటు చేస్తుంది.
3. కేబుల్ కంపార్ట్‌మెంట్: CTలు, PTలు, గ్రౌండింగ్ స్విచ్‌లు, కేబుల్ టెర్మినల్స్ మొదలైన వాటిని అమర్చారు.
4. కంట్రోల్ ఇన్‌స్ట్రుమెంట్ కంపార్ట్‌మెంట్: రిలేలు, రక్షణ పరికరాలు, సాధనాలు మరియు సెకండరీ సర్క్యూట్‌లను ఇన్‌స్టాల్ చేస్తుంది.
5. ప్రెజర్ రిలీఫ్ ఛానల్: కార్యాచరణ భద్రతను మెరుగుపరచడానికి పైభాగంలో ఆర్క్ రిలీఫ్ పరికరాన్ని అమర్చారు.

కోర్ ఉత్పత్తి లక్షణాలు

1. తప్పు ప్రచారం మరియు పరస్పర జోక్యాన్ని నిరోధించడానికి ఆల్-మెటల్ ఐసోలేషన్ నిర్మాణం.
2. ప్రమాదవశాత్తూ తెరవడం, మూసివేయడం లేదా శక్తివంతంగా ప్రవేశించడాన్ని నిరోధించడానికి ఐదు ప్రూఫ్ మెకానికల్ ఇంటర్‌లాకింగ్‌ను పూర్తి చేయండి కంపార్ట్మెంట్లు.
3. సెంటర్-మౌంటెడ్ రిమూవబుల్ ట్రాలీ, ఫ్రంట్ సైడ్ ఆపరేషన్ మరియు మెయింటెనెన్స్ కోసం అనుమతిస్తుంది, రిపేర్లను సులభతరం చేస్తుంది.
4. Kyn28 స్విచ్‌గేర్ 20kV అధిక ఇన్సులేషన్ స్థాయి, బలమైన తప్పు నిరోధకత, కాంపాక్ట్ నిర్మాణాన్ని కలిగి ఉంది మరియు దీనికి అనుకూలంగా ఉంటుంది వివిధ విద్యుత్ పంపిణీ పథకాలు.
5. స్థిరమైన మరియు నమ్మదగిన నాణ్యతతో అంతర్జాతీయ మరియు జాతీయ ప్రమాణాలను కలుస్తుంది.

వాస్తవ ప్రపంచ అప్లికేషన్ కేసు

పారిశ్రామిక పార్కులో విద్యుత్ పంపిణీ స్టేషన్ ప్రాజెక్ట్. కీలకమైన ప్రాంతీయ పారిశ్రామిక పార్కులో అనేకం ఉన్నాయి ఫ్యాక్టరీ భవనాలు, కార్యాలయ భవనాలు మరియు సహాయక శక్తి సౌకర్యాలు, అధిక విశ్వసనీయత అవసరం మరియు విద్యుత్ సరఫరాలో భద్రత. ప్రాజెక్ట్ 16 Usune Kyn28 స్విచ్ గేర్ 20kV యూనిట్లను ఎంపిక చేసింది, 1250A కరెంట్ మరియు 31.5kA యొక్క షార్ట్-సర్క్యూట్ బ్రేకింగ్ కరెంట్.

ప్రారంభించినప్పటి నుండి రెండు సంవత్సరాలకు పైగా, పరికరాలు స్థిరంగా పనిచేస్తాయి, షార్ట్-సర్క్యూట్ లోపాలను త్వరగా క్లియర్ చేస్తాయి ఎటువంటి భద్రతా సంఘటనలు లేకుండా. ముందు మౌంటెడ్ నిర్వహణ నిర్మాణం గణనీయంగా నిర్వహణ కష్టాన్ని తగ్గిస్తుంది మరియు పనికిరాని సమయం, పార్క్ యొక్క కార్యకలాపాలు మరియు నిర్వహణ విభాగం నుండి అధిక ప్రశంసలను పొందింది.

ఉత్పత్తి బాహ్య పరిమాణం

ప్రాజెక్ట్ సూచన

కాస్-స్పేస్ రాకెట్ లాంచ్ ప్రాజెక్ట్

పరీక్ష నివేదిక

తరచుగా అడిగే ప్రశ్నలు

Q1: KYN28-24 స్విచ్ గేర్‌కు ఏ వోల్టేజ్ స్థాయిలు వర్తిస్తాయి?

A1: ఈ ఉత్పత్తి 24kV వోల్టేజీని కలిగి ఉంది మరియు 50/60Hz త్రీ-ఫేజ్ AC పవర్ సిస్టమ్స్ కవరింగ్‌తో అనుకూలంగా ఉంటుంది 3.6～12kV మరియు 24kV స్థాయిలు.

Q2: స్విచ్ గేర్‌తో ఏ రకమైన వాక్యూమ్ సర్క్యూట్ బ్రేకర్‌ని ఉపయోగించాలి?

A2: ప్రామాణిక కాన్ఫిగరేషన్‌లో VS1 (ZN63) రకం వాక్యూమ్ సర్క్యూట్ బ్రేకర్ ట్రాలీ ఉంటుంది మరియు దీనికి కూడా అనుకూలంగా ఉంటుంది VD4 వంటి పరిశ్రమ-ప్రామాణిక సర్క్యూట్ బ్రేకర్లు, బలమైన పరస్పర మార్పిడిని అందిస్తాయి.

Q3: Kyn28 స్విచ్‌గేర్ 20kV పారిశ్రామిక మరియు మైనింగ్ ఎంటర్‌ప్రైజెస్ వంటి భారీ-లోడ్ అప్లికేషన్‌లకు అనుకూలంగా ఉందా మరియు డేటా సెంటర్లు?

A3: అవును. ఉత్పత్తి గరిష్టంగా 3150A రేట్ మరియు 31.5kA యొక్క షార్ట్-సర్క్యూట్ బ్రేకింగ్ కరెంట్‌ను కలిగి ఉంది, బలమైన తట్టుకోగల సామర్థ్యాన్ని ప్రదర్శించడం మరియు పారిశ్రామికంలో క్లిష్టమైన లోడ్ల విద్యుత్ పంపిణీ అవసరాలను తీర్చడం మరియు మైనింగ్ ఎంటర్‌ప్రైజెస్, డేటా సెంటర్‌లు, ఎత్తైన భవనాలు మరియు ఇతర సారూప్య అప్లికేషన్‌లు.
