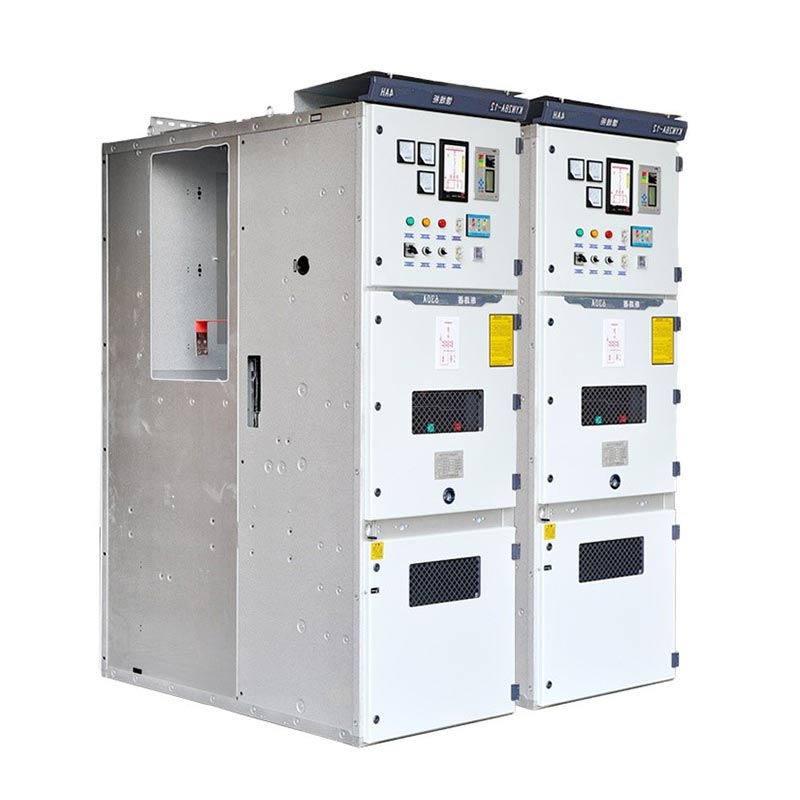

Kyn28 స్విచ్ గేర్ 6kv

Usune Kyn28 స్విచ్‌గేర్ 6kV అనేది ఇండోర్ AC ఆర్మర్డ్ ఉపసంహరించదగిన మెటల్-పరివేష్టిత స్విచ్‌గేర్, దీనికి తగినది 3.6kV~12kV వోల్టేజ్ స్థాయిలు, 50/60Hz త్రీ-ఫేజ్ AC పవర్ సిస్టమ్స్, మరియు పవర్‌లో కోర్ కంట్రోల్ మరియు ప్రొటెక్షన్ పరికరం ప్రసారం మరియు పంపిణీ ప్రక్రియ. Zhejiang Usune Electric ద్వారా స్వతంత్రంగా అభివృద్ధి చేయబడింది మరియు తయారు చేయబడింది, ఇది ఉత్పత్తి అధునాతన డిజైన్ కాన్సెప్ట్‌లు మరియు పరిణతి చెందిన తయారీ ప్రక్రియలు, బ్యాలెన్సింగ్ భద్రత, విశ్వసనీయత మరియు ఆచరణాత్మకత. ఇది సింగిల్ బస్‌బార్ మరియు సింగిల్ బస్‌బార్ సెగ్మెంటెడ్ సిస్టమ్‌ల విద్యుత్ పంపిణీ అవసరాలను తీరుస్తుంది, పెద్ద ఎత్తున సాధిస్తుంది శక్తి, లోహశాస్త్రం, రసాయన మరియు నిర్మాణ పరిశ్రమలలో అప్లికేషన్, సురక్షితమైన మరియు సమర్థవంతమైన దోహదపడుతుంది స్థిరమైన పనితీరుతో గ్లోబల్ పవర్ సిస్టమ్స్ యొక్క ఆపరేషన్.

తక్కువ వోల్టేజ్ స్విచ్ గేర్

మీడియం వోల్టేజ్ స్విచ్ గేర్

కోర్ సాంకేతిక పారామితులు

స్ట్రక్చరల్ డిజైన్ మరియు కోర్ ఫీచర్లు

1. తొలగించగల మాడ్యులర్ డిజైన్

Kyn28 Switchgear 6kV కోర్ కాంపోనెంట్, వాక్యూమ్ సర్క్యూట్ బ్రేకర్ (VS1, VD4, మొదలైన వాటికి అనుకూలమైనది) ఇన్‌స్టాల్ చేయబడింది మొబైల్ ట్రాలీలో. సాధారణ నిర్వహణ, పరీక్ష లేదా భర్తీ కోసం, సర్క్యూట్ బ్రేకర్ ట్రాలీ మాత్రమే ఉండాలి ఆపరేషన్ కోసం తీసివేయబడింది, మొత్తం క్యాబినెట్‌ను శక్తివంతం చేయాల్సిన అవసరం లేకుండా, నిర్వహణ సమయాన్ని గణనీయంగా తగ్గిస్తుంది మరియు విద్యుత్తు అంతరాయాల ప్రభావాన్ని తగ్గించడం. ట్రాలీ సార్వత్రికమైనది మరియు త్వరగా భర్తీ చేయబడుతుంది, వ్యవస్థను మెరుగుపరుస్తుంది ఆపరేషన్ మరియు నిర్వహణ సామర్థ్యం.

2. మెటల్-క్లాడ్ కంపార్ట్మెంటలైజ్డ్ స్ట్రక్చర్

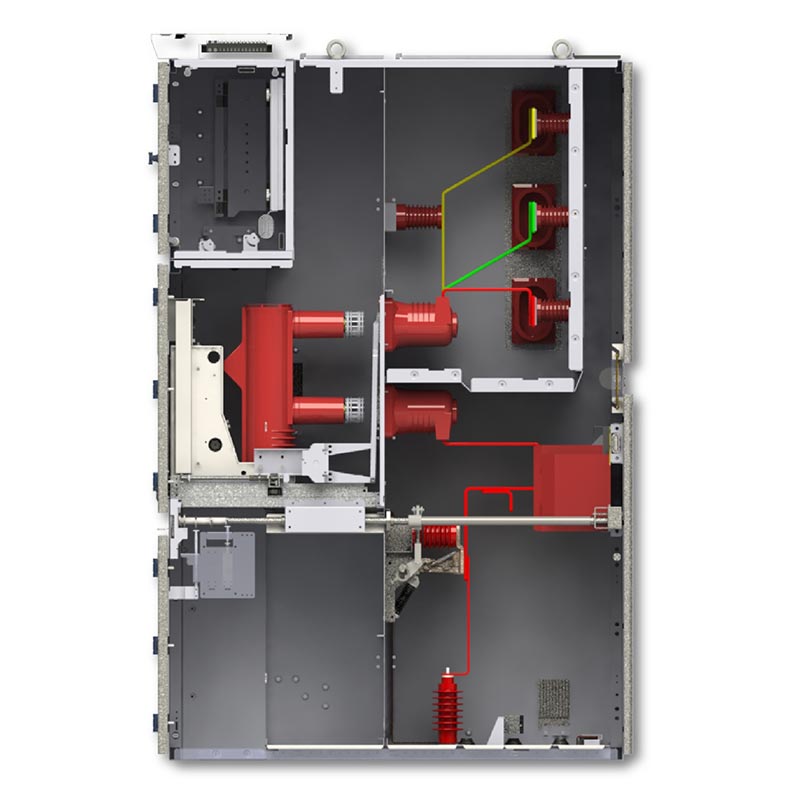

Kyn28 స్విచ్‌గేర్ 6kV క్యాబినెట్ మెటల్ విభజనల ద్వారా నాలుగు స్వతంత్ర కంపార్ట్‌మెంట్‌లుగా విభజించబడింది: ఒక బస్‌బార్ కంపార్ట్‌మెంట్, ఒక సర్క్యూట్ బ్రేకర్ కంపార్ట్‌మెంట్, ఒక కేబుల్ కంపార్ట్‌మెంట్ మరియు తక్కువ-వోల్టేజ్ ఇన్‌స్ట్రుమెంట్ కంపార్ట్‌మెంట్. ప్రతి కంపార్ట్‌మెంట్ యొక్క ప్రత్యక్ష భాగాలు పూర్తిగా వేరుచేయబడి, దశ-నుండి-దశల వ్యాప్తిని సమర్థవంతంగా నివారిస్తాయి మరియు ఫేజ్-టు-గ్రౌండ్ షార్ట్-సర్క్యూట్ లోపాలు, క్యాస్కేడింగ్ వైఫల్యాలను నివారించడం, విద్యుత్ షాక్ ప్రమాదాన్ని తగ్గించడం నిర్వహణ, మరియు పరికరాల కార్యాచరణ భద్రతను మెరుగుపరచడం.

3. సమగ్ర ఐదు-నివారణ ఇంటర్‌లాకింగ్ రక్షణ

మెకానికల్ + ఎలక్ట్రికల్ డ్యూయల్ ఫైవ్-ప్రివెన్షన్ ఇంటర్‌లాకింగ్ సిస్టమ్‌తో అమర్చబడి, దానిలో తప్పు ఆపరేషన్‌ను తొలగిస్తుంది మూలం:

- సర్క్యూట్ బ్రేకర్ల ప్రమాదవశాత్తు తెరవడం లేదా మూసివేయడం నిరోధిస్తుంది;

- లోడ్ కింద సర్క్యూట్ బ్రేకర్ ట్రాలీని నెట్టడం/తీసివేయడాన్ని నిరోధిస్తుంది;

- శక్తివంతంగా ఉన్నప్పుడు గ్రౌండింగ్ స్విచ్ మూసివేయడాన్ని నిరోధిస్తుంది;

- గ్రౌండింగ్ స్విచ్ మూసివేయబడినప్పుడు ప్రమాదవశాత్తు శక్తిని నిరోధిస్తుంది;

- శక్తివంతం చేయబడిన కంపార్ట్‌మెంట్‌లోకి ప్రమాదవశాత్తు ప్రవేశాన్ని నిరోధిస్తుంది.

4. కాంపాక్ట్, సమర్థవంతమైన మరియు సులభంగా విస్తరించదగినది

క్యాబినెట్ ఒక కాంపాక్ట్ నిర్మాణాన్ని కలిగి ఉంది, సంస్థాపన స్థలాన్ని ఆదా చేస్తుంది. దీని మాడ్యులర్ డిజైన్ సౌకర్యవంతమైన కలయికను అనుమతిస్తుంది మరియు విద్యుత్ పంపిణీ వ్యవస్థ యొక్క విస్తరణ అవసరాలను తీర్చడానికి క్యాబినెట్ రకాల విస్తరణ. ఇది సులభంగా స్వీకరించబడుతుంది సింగిల్ బస్‌బార్ మరియు సింగిల్ బస్‌బార్ సెగ్మెంటెడ్ సిస్టమ్స్ వంటి విభిన్న సిస్టమ్ ఆర్కిటెక్చర్‌లు, భవిష్యత్తును సులభతరం చేస్తాయి సిస్టమ్ నవీకరణలు మరియు ఏకీకరణ.

వర్తించే పర్యావరణ పరిస్థితులు

1. పరిసర ఉష్ణోగ్రత: -10℃ ~ +40℃

2. ఎత్తు: ≤1000మీ (1000మీ కంటే ఎక్కువ ఎత్తులో ఉన్న ప్రాంతాల కోసం అనుకూలీకరించిన డిజైన్‌లు అందుబాటులో ఉన్నాయి)

3. గాలి తేమ: రోజువారీ సగటు సాపేక్ష ఆర్ద్రత ≤95%, నెలవారీ సగటు సాపేక్ష ఆర్ద్రత ≤90% (కన్డెన్సింగ్)

4. చుట్టుపక్కల వాతావరణం: తినివేయు లేదా పేలుడు వాయువులు లేవు, పెద్ద మొత్తంలో దుమ్ము ఉండకూడదు మరియు మండే లేదా పేలుడు పదార్థాలు లేవు మీడియా

సాధారణ అప్లికేషన్ దృశ్యాలు

1. పవర్ ప్లాంట్ సహాయక వ్యవస్థలు: ప్లాంట్ శక్తిని స్వీకరించడం, పంపిణీ చేయడం మరియు రక్షించడం, స్థిరంగా ఉండేలా చూసుకోవడం కోసం ఉపయోగిస్తారు జనరేటర్ సహాయక పరికరాలకు విద్యుత్ సరఫరా;

2. ఇండస్ట్రియల్ మరియు మైనింగ్ ఎంటర్‌ప్రైజ్ పవర్ డిస్ట్రిబ్యూషన్: మైనింగ్ వంటి అధిక-లోడ్ పారిశ్రామిక దృశ్యాలకు అనుకూలం, లోహశాస్త్రం మరియు రసాయన పరిశ్రమలు, విద్యుత్ సరఫరా నియంత్రణ మరియు ఓవర్‌లోడ్/షార్ట్-సర్క్యూట్ రక్షణ అవసరాలను తీర్చడం అధిక శక్తి పరికరాలు;

3. వాణిజ్య మరియు ఎత్తైన భవనాలు: పెద్ద షాపింగ్ మాల్స్, కార్యాలయ భవనాలు, హోటళ్లు మొదలైన సబ్‌స్టేషన్లలో ఉపయోగించబడుతుంది. భవనం శక్తి యొక్క సురక్షితమైన పంపిణీ మరియు శుద్ధి నిర్వహణను సాధించడానికి;

4. పబ్లిక్ సబ్‌స్టేషన్‌లు: పట్టణ మరియు పారిశ్రామిక సబ్‌స్టేషన్‌లలో ప్రధాన మీడియం-వోల్టేజీ విద్యుత్ పంపిణీ పరికరాలుగా, ప్రాంతీయ పవర్ గ్రిడ్ యొక్క స్థిరమైన ఆపరేషన్‌ను నిర్ధారించడం.

వాస్తవ-ప్రపంచ దరఖాస్తు కేసు

కేస్ స్టడీ: జియాంగ్సు ప్రావిన్స్‌లోని ఒక పెద్ద ఉక్కు సమూహం యొక్క రోలింగ్ మిల్ ప్రొడక్షన్ లైన్ కోసం పవర్ డిస్ట్రిబ్యూషన్ ప్రాజెక్ట్

ప్రాజెక్ట్ నేపథ్యం: స్టీల్ గ్రూప్ యొక్క రోలింగ్ మిల్లు వర్క్‌షాప్‌లో ఇప్పటికే ఉన్న స్విచ్‌గేర్ వృద్ధాప్యం మరియు తరచుగా పనిచేయకపోవడం, ఉత్పత్తి లైన్ యొక్క నిరంతర ఆపరేషన్ను ప్రభావితం చేస్తుంది. అధిక విశ్వసనీయత మీడియం-వోల్టేజ్ భర్తీ కోసం స్విచ్ గేర్ అవసరం.

పరిష్కారం: 28 Usune KYN28-6KV స్విచ్ గేర్ యూనిట్లు ఎంపిక చేయబడ్డాయి, 10kV విద్యుత్ పంపిణీ వ్యవస్థకు అనుకూలంగా ఉంటుంది 1600A యొక్క రేటెడ్ కరెంట్ మరియు VS1 వాక్యూమ్ సర్క్యూట్‌తో కాన్ఫిగర్ చేయబడిన 31.5kA (4s) యొక్క స్వల్ప-సమయ తట్టుకునే కరెంట్ బ్రేకర్లు.

అమలు ఫలితాలు: ప్రారంభించిన మూడు సంవత్సరాలలో, పరికరాలు ఎటువంటి వైఫల్యాలు లేకుండా పనిచేస్తాయి. ది ఐదు-పొరల ఇంటర్‌లాకింగ్ సిస్టమ్ తప్పుగా పని చేయడాన్ని సమర్థవంతంగా నివారిస్తుంది మరియు కంపార్ట్‌మెంటలైజ్డ్ స్ట్రక్చర్ నివారిస్తుంది లోపాల వ్యాప్తి. రోలింగ్ మిల్లు ఉత్పత్తి లైన్ యొక్క విద్యుత్ సరఫరా స్థిరత్వం 99.9% మెరుగుపడింది, తగ్గించడం 5 మిలియన్ యువాన్లకు పైగా వార్షిక డౌన్‌టైమ్ నష్టాలు, కస్టమర్ నుండి అధిక ప్రశంసలను పొందుతున్నాయి.

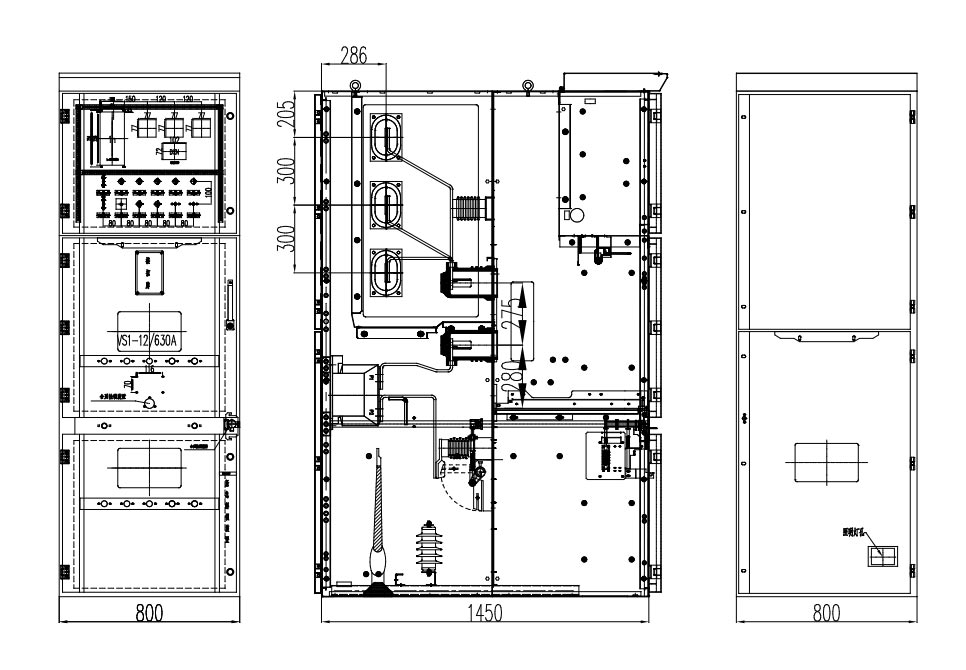

ఔటర్ డైమెన్షన్

ప్రాజెక్ట్ సూచన

కాస్-స్పేస్ రాకెట్ లాంచ్ ప్రాజెక్ట్

పరీక్ష నివేదిక

తరచుగా అడిగే ప్రశ్నలు

Q1: సాంప్రదాయ ఫిక్స్‌డ్ స్విచ్‌గేర్‌తో పోలిస్తే Kyn28 స్విచ్‌గేర్ 6kV యొక్క ప్రధాన ప్రయోజనాలు ఏమిటి?

A: సాంప్రదాయిక స్థిర స్విచ్‌గేర్‌తో పోలిస్తే, Usune KYN28-6KV యొక్క అతిపెద్ద ప్రయోజనం దాని తొలగించగల డిజైన్. సర్క్యూట్ బ్రేకర్ ట్రాలీని స్వతంత్రంగా తరలించవచ్చు, మొత్తం క్యాబినెట్‌ను ఆపివేయవలసిన అవసరాన్ని తొలగిస్తుంది నిర్వహణ, విద్యుత్తు అంతరాయాల ప్రభావాన్ని గణనీయంగా తగ్గిస్తుంది. అదే సమయంలో, దాని మెటల్-ఆర్మర్డ్ కంపార్ట్మెంటలైజ్ చేయబడింది నిర్మాణం మరియు సమగ్ర ఐదు ప్రూఫ్ ఇంటర్‌లాకింగ్ సిస్టమ్ మెరుగైన భద్రతను అందిస్తాయి. మాడ్యులర్ డిజైన్ సులభతరం చేస్తుంది విస్తరణ మరియు సిస్టమ్ ఏకీకరణ, సంక్లిష్టమైన విద్యుత్ పంపిణీ అవసరాలకు అనుగుణంగా మరియు మొత్తం మీద తక్కువ ఫలితంగా జీవితచక్ర నిర్వహణ ఖర్చులు.

Q2: ఈ స్విచ్‌గేర్‌ను అధిక-ఎత్తు లేదా ప్రత్యేక వాతావరణాలకు అనుగుణంగా మార్చవచ్చా? అనుకూలీకరణ చక్రం అంటే ఏమిటి?

జ: అవును. అధిక-ఎత్తు పరిసరాలలో>1000మీ, ఉసునే ఇన్సులేషన్ డిజైన్ మరియు కాంపోనెంట్ ఎంపికను ఆప్టిమైజ్ చేస్తుంది. కోసం తినివేయు, అధిక తేమ మరియు మురికి వాతావరణం వంటి ప్రత్యేక వాతావరణాలు, అనుకూలీకరించిన పరిష్కారాలు యాంటీ తుప్పు పూతలు, మెరుగైన సీలింగ్ మరియు డస్ట్ ప్రూఫ్ అడ్డంకులు అందించబడతాయి. ప్రమాణం కోసం ఉత్పత్తి చక్రం అనుకూలీకరణ సంక్లిష్టత మరియు ఆర్డర్ పరిమాణంపై ఆధారపడి, అనుకూలీకరించిన ఉత్పత్తులు సుమారు 15-20 రోజులు.

Q3: తయారీదారుగా, Usune ఏ అమ్మకాల తర్వాత మరియు సాంకేతిక మద్దతు సేవలను అందిస్తుంది?

జ: సోర్స్ ఫ్యాక్టరీగా, ఉసునే పూర్తి జీవితచక్ర సేవలను అందిస్తుంది: ప్రీ-సేల్స్‌లో సొల్యూషన్ డిజైన్, పారామీటర్ ఉన్నాయి ఎంపిక, మరియు సాంకేతిక సంప్రదింపులు; సేల్స్ ఫాలో-అప్‌లో ప్రొడక్షన్ ప్రోగ్రెస్ ట్రాకింగ్ మరియు ఫ్యాక్టరీ టెస్టింగ్ ఉంటాయి సహకారం; అమ్మకాల తర్వాత ఉచిత ఇన్‌స్టాలేషన్ మరియు కమీషనింగ్, ఆపరేటర్ శిక్షణ, 1-సంవత్సరం పరికరాల వారంటీ, జీవితకాల విడిభాగాల సరఫరా మరియు నిర్వహణ సేవలు మరియు సాంకేతిక అవసరాలకు 24-గంటల ప్రపంచ ప్రతిస్పందనను నిర్ధారించడానికి స్థిరమైన పరికరాలు ఆపరేషన్.
